Економічність, всеїдні ГОРЕЛКА Дудишева

Дудишев Валерій Дмитрович, Росія, Самара
Самарський технічний університет

ФОРМУЛА ВИНАХОДУ

1. Пальник, що містить корпус, вхідний паливопровід і сопло, що відрізняється тим, що вона забезпечена пристроєм економії основного палива, наприклад, газу, що містить интенсификатор горіння факела полум'я, генератор додаткового паливного газу, активізатори компонентів паливної суміші.

2. Пальник по п. 1 відрізняється тим, що интенсификатор горіння факела полум'я містить джерело електричного поля, що вводиться в факел полум'я з параметрами, наприклад, напруженістю поля, достатніми для більш повного згоряння компонентів палива, завихритель факела полум'я і електричний запальник - стабілізатор горіння.

3. Пальник по п.п. 1, 2 відрізняється тим, що в факел полум'я введено постійне електричне поле з вектором поля, що збігається з віссю обертання факела полум'я.

4. Пальник по п. 1, 2 відрізняється тим, що в факел полум'я введено змінне електричне поле, з вектором поля, перпендикулярним осі обертання факела полум'я з регульованою частотою.

5. Пальник по п.п. 1 - 4 відрізняється тим, що в факел полум'я одночасно введені поздовжнє і поперечне електричні поля.

6. Пальник по п.п. 1 - 5 відрізняється тим, що джерело, що створює електричне поле в полум'ї пальника, виконаний у вигляді регульованого блоку високої напруги електрично приєднаного до електродів, розміщених навколо факела полум'я.

7. Пальник по п.п. 1 - 6 відрізняється тим, що електроди виконані, наприклад, кільцевими, причому різного діаметру, один з яких розміщений в підставі (гирло) факела полум'я, а інші кільцеві електроди розташовані коаксіально факелу полум'я вздовж до його вершини і вище, причому діаметри кільцевих електродів повинні перевищувати діаметри факела полум'я з умови неприпустимість електричного пробою між електродами по смолоскипу полум'я у всіх режимах роботи пальника.

8. Пальник по д.а. 1 - 7 відрізняється тим, що один електрод виконаний кільцевих з тангенціальними вводами компонентів паливної суміші і розміщений в підставі полум'я коаксіальним з ним, а інший електрод виконаний, наприклад, у вигляді трубчастого радіатора через який пропускають рідину для приготування пара.

9. Пальник по п. 1, 2, 8 відрізняється тим, що завихритель факела полум'я конструктивно поєднаний з кільцевих електродом, що знаходяться в підставі полум'я.

10. Пальник по п. 1, 13, 14 відрізняється тим, що завихритель факела полум'я конструктивно поєднаний з вихровим змішувачем компонентів паливної суміші.

11. Пальник по п. 1 відрізняється тим, що електроіскровий запальник паливної суміші містить кільцевої і центральний електроди, джерело електричного поля і соленоїд, розміщений на центральному електроді, причому в якості кільцевого електрода воспламенителя використаний вихровий змішувач компонентів палива, а в якості центрального електрода - сопло пальника.

12. Пальник по п.п. 1 відрізняється тим, що генератор додаткового паливного газу, одержуваного, наприклад, з рідини складається з ємності з рідиною, електроосмотичного насоса - випарника і електричного диссоциатор іспарённой рідини.

13. Пальник по п. 11 відрізняється тим, що ємність з рідиною забезпечена емульгатором, наприклад, для змішування води і (або) вуглеводневих розчинів, що надходять з накопичувальної ємності через дозатор вуглеводнів, причому дана ємність приєднана до капілярного елементу пальника і теплообміннику електрода.

14. Пальник по п. 11 відрізняється тим, що електроосмотіческій насос-випарник забезпечений джерелом електричного знакопостоянного поля, два електроди, капілярний елемент, розміщений в корпусі пальника, пропущений через сопло назовні, причому один електрод розміщений в нижній частині капілярного елемента, а інший електрод вище зрізу капілярного елемента і електрично з'єднаної до виходів джерела знакопостоянного електричного поля.

15. Пальник по п. 10 відрізняється тим, що диссоциатор містить поєднаний джерело знакопостоянного і знакозмінного електрички полів і електроди, розміщені на рівні зрізу капілярного елемента в площині перпендикулярній осі обертання факела полум'я і електрично приєднаних до виходів джерела суміщених полів.

16. Пальник по п. 1 відрізняється тим, що генератор паливного газу, одержуваного з пара містить ємність з рідиною, трубчастий теплообмінник -електрод, що знаходиться в зоні горіння і інжектор - дозатор.

17. Пальник по п. 1 відрізняється тим, що генератор паливного газу, одержуваного з будь-яких рідких і (або) твердих вуглеводневих відходів доповнено газифікатором твердих вуглеводневих відходів, наприклад, нафтошламів, містить ємність з цими відходами, розміщену біля або в самій зоні горіння і ємність з рідиною з'єднану трубопроводом з нею, редуктор тиску паливного газ.

18. Пальник по п. 1 відрізняється тим, що додатковий паливний газ одночасно отримують з рідини, пара та з будь-яких рідких і (або) твердих вуглеводневих відходів.

19. Пальник по п.п. 1 відрізняється тим, що генератор додаткового паливного газу приєднаний через газопровід з вихровим змішувачем компонентів паливної суміші і (або) з факелом полум'я.

20. Пальник по п., Що відрізняється тим, що вихровий змішувач виконаний у вигляді вихрової труби з тангенціальними вводами основного палива, окислювача, пара і додаткового паливного газу Котира забезпечений дозаторами компонентів паливної суміші.

21. Пальник по п. 14, 15 відрізняється тим, що завихритель паливної суміші конструктивно поєднаний з нижньому електродом і размежён в підставі факела полум'я пальника.

22. Пальник по п.п. 1 відрізняється тим, що активізатори компонентів паливної суміші виконані у вигляді джерел електричного і (або) магнітного полів.

23. Пальник по п. 1 відрізняється тим, що вона доповнена пристроєм автоматичного перекладу роботи з основного палива на додатковий паливний газ і пар.

24. Пальник по п. 1-23 відрізняється тим, що вона повністю або частково електроізольований від всіх зовнішніх струмопровідних елементів відповідних до неї патрубків та (або) металоконструкцій.

Пальник

Корисна модель відноситься до пальників, точніше до пальників з комбінованим паливом.

Найбільш близьким пристроєм того ж призначення до заявленої корисної моделі по сукупності ознак є звичайна горілка, яка містить порожнистий корпус, вхідний паливопровід і сопло, для розпилення палива-прототип - в кн. Політехнічний словник, М., 1976 г., с.121. Метою винаходу є підвищення екнеомічності і екологічної чистоти відомої пальника.

До причин, що перешкоджає досягненню зазначеного нижче технічного результату при використанні відомого пристрою, прийнятого за прототип, відноситься те, що в прототипі для горіння використано тільки основне паливо і звичайне горіння, тому дана пальник вельми неекономічна і не забезпечує глибоку повноту згоряння палива.
Сутність корисної моделі полягає в іншій конструкції пальника і використанні паливного газу, одержуваного з водних розчинів додатку.

Сутність нової пальника, запропонованої в корисної моделі полягає в модернізованої конструкції відомої пальника, і введення в неї пристрій економії палива, що забезпечує вихровий змішування і повне спалювання паливних сумішей, що включають основне паливо, пар рідин і додатковий паливний газ, в наелектризованої факелі обертового полум'я, що дозволяє гранично повно спалювати будь-які вуглеводневі відходи і суттєво економити основне паливо (від 30 до 50%).

Зазначений технічний результат при здійсненні корисної моделі досягається тим, що у відомому пристрої, що містить корпус пальника, вхідний паливопровід і сопло, введені активизатор паливної суміші палива з окислювачем, активизатор горіння факела полум'я, виконані у вигляді джерела (ів) електричного поля, пристроєм приготування пара і паливного газу, і завіхрітелі палива, окислювача, паливного газу, пара і самого полум'я.

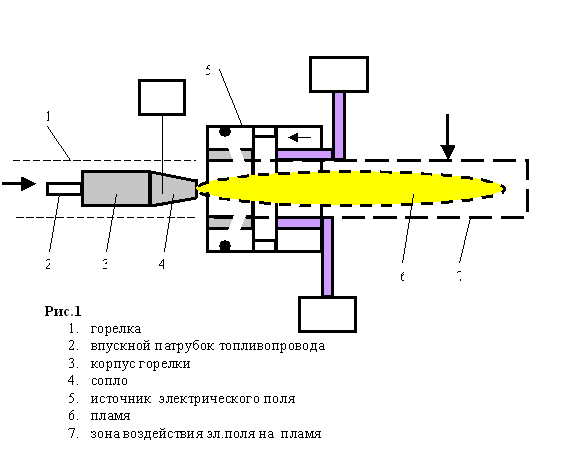

На рис. 1, 2 зображена в спрощеному вигляді пропонована удосконалена пальник.

Пальник, містить корпус 1, вхідний паливопровід 2, сопло 3, интенсификатор горіння, що містить блок 4, що включає в себе регульований джерело 5 знакопостоянного електричного поля, з'єднаний з електродом 6, виконаний у вигляді вихрового змішувача компонентів паливної суміші і електрод 7, виконаний у вигляді полого електропровідного циліндра, розміщеного коаксіально до факела полум'я 8 і з зазором по відношенню до нього, регульований джерело 9, знакозмінного електричного поля, з'єднаний з електродами 10, а і завихритель 11 факела полум'я 8 і електричний запальник - стабілізатор горіння факела полум'я 8, що містить кільцевої електрод, сполучений з завихрювачем 11, центральний електрод 12, джерело 13 електричної напруги і соленоїд 14, розміщений, наприклад, на центральному електроді 12. Пальник забезпечена генератором 15 і ще двома генераторами додаткового паливного газу, які будуть розглянуті нижче. Пальник забезпечена і активизатором компонентів паливної суміші, що містить джерела 16, 17 електричного поля і сітчастий кільцевої електрод 18, розміщений коаксіально і електроізольований від корпусу в вихровому змішувачі 6, а інший електрод сполучений з вхідним топливопроводом 2. Генератор додаткового паливного газу 15 містить ємність 16 з рідиною 17, емульгатор 18 і дозатор 19, ємність 16 приєднана патрубком 20 до змішувача 21 основного палива і вуглеводневої розчину, що надходить через дозатор 19. До складу генератора додаткового паливного газу 15 входить і електроосмотіческій насос - випарник, що містить капілярний елемент 22, розміщений в корпусі 1 пальника і два сітчастих електрода 22 і 23, причому електрод 23 розміщений на початку капілярного елемента 22, електрод 24 розміщений за межами капілярного елемента 22 і ці електроди 23, 24 електрично прісоедіненина до виходів джерела 25 знакопостоянного електричного поля. Вихід електроосматіческого насоса-випарника приєднаний до диссоциатор, який містить поєднаний джерело 26 знакопостоянного і знакозмінного електрички полів і електроди 27, розміщені на рівні зрізу капілярного елемента в площині перпендикулярній осі обертання факела полум'я 8 і електрично приєднаних до виходів джерела 26. Пальник забезпечена другим генератором додаткового паливного газу, одержуваного з рідини, наприклад, з вуглеводневих розчинів, що містить ємність 28 з рідиною 29, емульгатор 30, яка через дозатор 31 приєднана до теплообмінника 32, розміщеному на підлогою циліндрі - електроді 7, причому вихід теплообмінника - парогенератора 32 приєднаний до форсунки 33 з вихідним соплом, спрямованим в ядро ​​факела полум'я 8. Пальник забезпечена третьою генератором додаткового паливного газу виконаного, наприклад, у вигляді газифікатора рідких, твердих та інших вуглеводневих відходів містить ємність-накопичувач 37 з відходами, яка через дозатор 38 приєднана до теплообмінника 39, розміщеному на підлогою циліндрі - електроді 7, вихід теплообмінника 39 прісоедтнён до форсунки 40, сопло якої направлено в ядро ​​факела полум'я 8. в окремому випадку, форсунки 32 і 40 можуть бути суміщені в загальній конструкції, причому сопло форсунки 32 є зовнішньою коаксіальної по відношенню до сопла форсунки 40. Всі три генератора паливного газу мають по два вихідних патрубка, перші з яких введені через форсунки в зону горіння, а другі їх виходи введені тангенціально в вихровий змішувач 6.

Пальник працює наступним чином:

Основне паливо, наприклад, природний газ через паливопровід 2 подають з одного боку через змішувач 21, де разом з вуглеводневої емульсією перетворюється в капілярному елементі 22 допомогою джерел електричних полів 25,26 і електродів 23. 24, 27 приєднаних до їх виходів, в паливний газ , який подають в центр вихрового змішувача 6, а з іншого боку основне паливо подають тангенціально через патрубок 41в вихровий змішувач 6, в який тангенціально одночасно вводять пар вуглеводневої рідини з теплообмінника 32 через патрубок 35, паливний газ з теплообмінника 39 через патрубок 36, а й окислювач через патрубок 34. Одночасно з завихренням компонентів паливної суміші здійснюють їх активізацію по засобом обробки їх електричними полями від джерел полів 16, 17 через електроди, один з яких введений в центр робочого зазору змішувача 6, а в якості другого електрода використані самі патрубки 34, 35, 36, 41. Інтенсифікація горіння факела полум'я 8 здійснюють за допомогою його завихрення через завихритель полум'я 11, а й електричними полями знакопостоянного і знакозмінного напруги від джерел 5, 9, подаються через електроди 6.7,10 в факел полум'я 8, як в поздовжньому, так і поперечному напрямку щодо осі обертання факела полум'я 8, окремо або одночасно. Одночасно паливні компоненти через форсунки 33, 40 подають безпосередньо в ядро наелектризованого факела полум'я 8, в якому вони інтенсивно згоряють завдяки потужному інтенсифікує впливу електричних полів, накладених на факел полум'я 8.
