МЕТОД І ПРИСТРІЙ ЕКОНОМІЇ ЕЛЕКТРОЕНЕРГІЇ

Заявка на винахід РФ -ФІПС № 2004134418 з пріоритетом від 26.11.04
Підлога. рішення ФИПС про видачу патенту - березень 2005

Дудишев Валерій Дмитрович, Росія, Самара
Самарський технічний університет

ОПИС ВИНАХОДИ

Винахід відноситься до напівпровідникових перетворювачів електроенергії, керованим регуляторам напруги, а конкретніше, до пристроїв економії електроенергії і вентильним компенсаторам реактивної потужності.

Найбільш близьким пристроєм того ж призначення до заявленої корисної моделі по сукупності ознак є вентильний пристрій компенсації реактивної потужності індуктивного навантаження, що містить силові керовані вентилі і силові конденсатори - прототип (Супроновіч Г.А. «Поліпшення коеффициента потужності перетворювальних установок», М .: Вища школа, 1986, с. 66).

При всіх перевагах прототипу, існуюче пристрій економії електроенергії в вигляді керованих конденсаторних батарей досить дороге і громіздке і не забезпечує достатньо повної компенсації реактивної потужності, особливо в динамічних режимах зміни коефіцієнта потужності навантаження.

Крім того, конденсаторні батареї володіють зниженою надійністю в умовах перенапруг У разі індуктивних навантажень великих потужностей, що працюють в динамічних режимах конденсаторний компенсатор реактивної потужності -прототіп- дуже дорогий і ненадійний в реалізації .і експлуатації. Тому реально конденсаторні батареї як компенсатори реактивної потужності знаходять обмежене застосування, особливо в міських та магістральних електромережах, і, як наслідок, виникає істотний перевитрата електроенергії споживачів електроенергії і їх витрати. В умовах неухильного зростання цін на електроенергію дана проблема підвищення коефіцієнта потужності електроустановок стає все гостріше. Метою винаходу є пошук і обгрунтування високоефективного нового методу і пристрою компенсації реактивної потужності навантаження для поліпшення вхідного коефіцієнта потужності мережі по відношенню до даної навантаженні, причому взагалі без силових конденсаторів.

Технічний результат, даного винаходу полягає в удосконаленні пристрої економії електроенергії, взятого за прототип і приводить до усунення контуру обміну реактивної потужністю навантаження і вхідної мережі, а значить і до значної економії електроенергії.

Зазначений технічний результат досягається тим, що в відоме пристрій, що містить вентильний пристрій компенсації реактивної потужності індуктивного навантаження, що включає силові керовані вентилі і силові конденсатори, за рахунок введення оригінального, повністю керованого регулятора напруги, який за допомогою усунення контуру обміну реактивної енергії індуктивного навантаження і електричної мережі змінного струму досягається ефект автоматичної стабілізації вхідного коефіцієнта потужності на рівні, близькому до одиниці, при зміні характеру і величини навантаження в широких межах взагалі без силових компенсуючих конденсаторів.

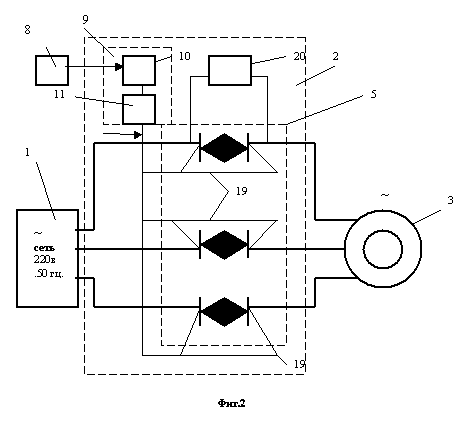

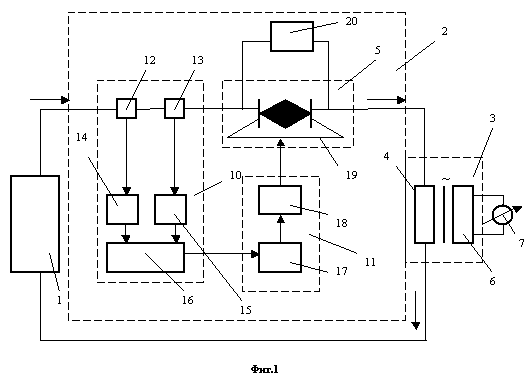

На фіг. 1 показано пропонований пристрій економії електроенергії в однофазному виконанні, на фіг. 2 -Показати пристрій економії електроенергії в трифазному виконанні. Електрична мережа 1 приєднана через регулятор напруги 2 до електричної індуктивному навантаженні 3. На фіг. 1 індуктивне навантаження показана, наприклад, у вигляді однофазного трансформатора напруги з первинної обмоткою 4, приєднаної до силової частини 5 регулятора напруги 2 і вторинною обмоткою 6, приєднаної до корисної електричної навантаженні 7. Силова частина 5 регулятора напруги 2 виконана з повністю керованими напівпровідниковими ключами двосторонньої провідності і приєднана по ланцюгу управління 8 до системи управління 9, що містить датчик 10 кута фазового зсуву, напруги і струму навантаження, і формувачі 11 імпульсів управління регулятором 2. Датчик напруги 12 і датчик струму 13 приєднані через відповідні формувачі 14, 15 на входи логічної схеми 16 типу «І - НЕ» відповідний інтервалах знакопостоянства напруги і струму, вихід якої приєднаний до системи формування керуючих імпульсів 11, що містить регулятор шпаруватості 17, наприклад, одновибратор , і формувач імпульсів 18, наприклад, типу генератора Ройер, на входи управління силових вентилів 19 регулятора напруги 2 зашунтувати зустрічно включеними стабілітронами 20.

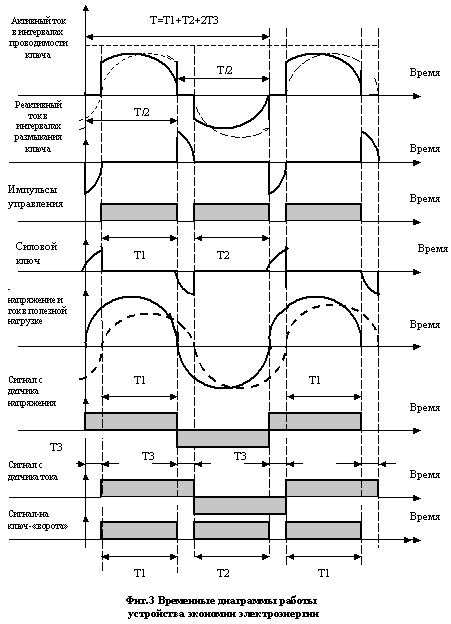

Тимчасові діаграми, що пояснюють роботу пристрою, показані на фіг.3

Регулятор напруги працює наступним чином. З подачею силового напруги з мережі 1 змінного струму на силові вентилі 5 на його на електричної індуктивному навантаженні 3, з'являється змінна напруга з частотою мережі і величиною, яка визначається регулятором шпаруватості 17 і формувачем імпульсів 18. Включення датчика 10 кута фазового зсуву напруги і струму навантаження 3 змінює роботу регулятора напруги, а саме ширина керуючих імпульсів з виходу регулятора шпаруватості 17 стає змінною в функції величини фазового кута зрушення з датчика 10, а точніше стає рівної тривалості і знакопостоянного інтервалу вхідних струму і напруги , який формується логічною схемою 16 типу «і-НЕ», Ця відмінність призводить до появи нової якості регулятора напруги 2, що приводить до повного усунення контуру обміну реактивної потужності між мережею 1 і навантаженням 3. Дійсно, по команді датчика 10 відбувається комутація повністю керованого вентиля 5 в даний момент закінчення інтервалу протікання активної складової повного вхідного струму навантаження 3, що усуває контур протікання реактивного струму через мережу 1 та навантаження 3. В результаті запасена в індуктивності першого контуру 4 навантаження 3 енергія трансформується у вторинний контур 6, приєднаний електрично до корисного навантаження 7. Ця збережена енергія витрачається, наприклад, в однофазної індукційної печі для додаткового нагріву металу, або створює в разі трифазної індуктивного навантаження у вигляді, наприклад, трифазного асинхронного електродвигуна додаткову корисну потужність в роторі асинхронного двигуна, тобто корисно використовується, а не витрачається на теплові втрати, як раніше. Після закінчення знакозмінного інтервалу датчик 10 знову дає команду на включення силового повністю керованого вентиля 5, і процес повторюється. Регулювання напруги і активної потужності навантаження 3 здійснюється регулятором шпаруватості 17 в інтервалі знакопостоянства вхідного струму і напруги. Таким чином, функції регулювання і стабілізації вихідної напруги і споживаної потужності у регулятора напруги 2 зберігаються. Стабілітрони 20 знімають короткочасні перенапруги в силових вентилях 5 при їх комутації. Завдяки усуненню контуру обміну реактивної потужності між індуктивним навантаженням 3 і мережею 1 досягається ефект автоматичної стабілізації вхідного коефіцієнта потужності на рівні, близькому до одиниці, при зміні характеру і величини навантаження в широких межах, що призводить до значної економії електроенергії. У разі .індуктівних навантажень (індукційні печі, ТРАНСФОРМАТОРИ, ТРИВАЛО ПРАЦЮЮТЬ на холостому ходу і МАЛИХ НАВАНТАЖЕННЯХ) ця економія ЕЛЕКТРОЕНЕРГІЇ в разі застосування даного пристрою може досягати 30-50%.

Винахід може бути широко і з користю застосоване в будь-яких електричних ланцюгах де є реактивні елементи починаючи від персонального комп'ютера і пилососа, зварювального трансформатора, силового трансформатора біля вашого будинку, і до ліній електропередач в містах та країнах, аж до Єдиної світової енергосистеми. Винахід має світове значення і раніше вже перевірено в реальних дослідах.

ФОРМУЛА ВИНАХОДУ

1. Пристрій економії електроенергії в електричних навантаженнях реактивного характеру, що містить напівпровідниковий регулятор напруги, який відрізняється тим, що регулятор напруги виконаний на повністю керованих ключах, наприклад, на силових транзисторах, і забезпечений системою контролю і управління параметрів навантаження, що забезпечує повністю регулювання ключів регулятора напруги повне усунення інтервалів протікання реактивних струмів між електричною мережею і навантаженням в широкому діапазоні зміни коефіцієнта потужності навантаження.

2. Пристрій за п. 1, яке відрізняється тим, що повністю керовані вентилі регулятора напруги двосторонньої провідності включені послідовно в фази індуктивного навантаження, а схема управління ними містить електронний блок, до складу якого пристрій вимірювання фазового зсуву між фазною напругою і струмом навантаження, і формувач імпульсів вентилів регулятора напруги, з тривалістю, що дорівнює часу протікання активної потужності з мережі в навантаження.

3. Пристрій за п. 1, 2 відрізняється тим, що пристрій вимірювання фазового зсуву містить датчики фазної напруги і струму електричного навантаження індуктивного характеру, формувачі вихідних сигналів цих датчиків, що порівнює пристрій на вхід якого приєднані виходи зазначених формирователей сигналів з датчиків, логічний пристрій для фіксування інтервалу у відповідності до сигналів з формувачів.

4. Пристрій за п. 1, яке відрізняється тим, що керовані вентилі регулятора зашунтовані пристроями компенсації напруги.

РЕФЕРАТ

Винахід відноситься до області електротехніки, перетворювальної техніки, а саме до пристроїв економії електроенергії.

Технічний результат, даної корисної моделі полягає в спрощенні і здешевленні відомого пристрою економії елетроенергіі, взятого за прототип і призводить до усунення контуру обміну реактивної потужністю навантаження і вхідної мережі, а значить і до значної економії електроенергії.

Зазначений технічний результат досягається тим, що в відоме пристрій, що містить вентильний пристрій компенсації реактивної потужності індуктивного навантаження, що включає силові керовані вентилі і силові конденсатори, за рахунок введення оригінального, повністю керованого регулятора напруги, який за допомогою усунення контуру обміну реактивної енергії індуктивного навантаження і електричної мережі змінного струму досягається ефект автоматичної стабілізації вхідного коефіцієнта потужності на рівні, близькому до одиниці, при зміні характеру і величини навантаження в широких межах взагалі без силових компенсуючих конденсаторів.

УВАГА !

Креслення дослідних установок - пояснення до винаходу - є НОУ-ХАУ автора і надаються
по ЗАПИТУ на комерційній основі

Версія для друку
Автор: Дудишев Валерій Дмитрович
PS Матеріал захищений.
Дата публікації 27.02.2005гг
