ВИНАХІД
Патент Російської Федерації RU2169245
ПРИСТРІЙ ДЛЯ ВИДАЛЕННЯ ЛЬОДУ З карниза даху будівель і споруд

Ім'я заявника: Анісімов Георгій Іванович; Кокосадзе Олександр Елгуджевіч; Ярошенко Данило Григорович
Ім'я винахідника: Анісімов Г.І .; Кокосадзе А.Е .; Ярошенко Д.Г.
Ім'я патентовласника: Анісімов Георгій Іванович; Кокосадзе Олександр Елгуджевіч; Ярошенко Данило Григорович
Адреса для листування: 113105, Москва, Варшавське ш. 17, ВАТ "Оргенергострой", зав. відділом ОВНТ-29 Анісімову Г.І.
Дата початку дії патенту: 1999.05.26

Винахід відноситься до галузі будівництва, зокрема до пристроїв для видалення льоду з карнизів дахів. Технічним результатом винаходу є підвищення ефективності боротьби з обмерзанням карнизів дахів. Пристрій з видалення льоду з карнизів дахів будівель і споруд забезпечено пружними в протилежному напрямку дії механічних імпульсів штоками, з одного боку пов'язаними з пружним елементом, виконаним у вигляді лінійного хвилеводу, механічно розв'язаного з карнизом даху, а з іншого боку - з джерелом механічних імпульсів, встановленим на вузол кріплення. Введення пружних штоків дозволило сконцентрувати імпульс сили від джерела його обурення на лінійний хвилевід, тим самим збільшуючи в ньому первісну амплітуду силового обурення, а розв'язка цього хвилеводу від карниза даху дозволяє поширюватися вимушеним пружним коливанням від цього силового обурення вздовж лінійного хвилеводу на велику довжину, ніж у відомого пристрою.

ОПИС ВИНАХОДИ

Винахід відноситься до області техніки, яка сприяє видаленню льоду або бурульок з карнизів дахів різних будівель і споруд. Ця область може бути розширена в бік використання цього винаходу для видалення інею з площин і елементів літальних апаратів, що піддаються цьому явищу під час польоту, антенних пристроїв і інших подібних пристроїв, схильних до обмерзання.

Відомо пристрій для видалення льоду з карнизів дахів будівель і споруд, що включає розташований уздовж карниза рухливий жорсткий елемент для нанесення ударів по полою [1].

Недоліком відомого пристрою є низька ефективність роботи пристрою через обмерзання самого пристрою переміщення жорсткого елемента уздовж карниза, а, крім того, його використання для висотних будівель практично виключено.

Найбільш близьким за технічною сутністю є пристрій для видалення льоду з карнизів дахів будівель і споруд, що включає джерело механічних імпульсів з вузлом його кріплення на будівлі або споруді і пружний елемент, розташований уздовж карниза даху, пов'язаний з джерелом механічних імпульсів [2].

Причиною, що перешкоджає отриманню необхідного технічного результату, є низька ефективність впливу пружного елемента на лід за рахунок жорсткого кріплення останнього до карнизу, в результаті чого порушується коливання в пружному елементі затухають в найближчій зоні впливу джерела механічних імпульсів. Крім того, конструкція вузла кріплення, встановленого і на карнизі даху, демпфує механічні імпульси від джерела, що додатково знижує ефективність видалення льоду.

В основу винаходу поставлена ​​задача досягнення технічного результату шляхом підвищення ефективності роботи пристрою з видалення льоду з карнизів дахів будівель і споруд, яка вирішується введенням подпружиненного в протилежному напрямку дії механічних імпульсів штоками, з одного боку, пов'язаними з пружним елементом, виконаним у вигляді лінійного хвилеводу, механічно розв'язаного з карнизом даху, а з іншого боку - джерелом механічних імпульсів, встановленим на вузол кріплення.

Введення пружних штоків дозволило сконцентрувати імпульс сили від джерела його обурення на лінійний хвилевід, тим самим збільшуючи в ньому первісну амплітуду силового обурення, а розв'язка цього хвилеводу від карниза даху дозволяє поширюватися вимушеним пружним коливанням від цього силового обурення вздовж лінійного хвилеводу на значно більшу довжину, ніж у відомого пристрою [2].

Крім того, лінійний хвилевід виконаний у вигляді будь-якого металевого профілю, перетин якого забезпечує жорсткість по допустимому прогину на довжині між кріпленнями двох сусідніх штоків при навантаженому льодом стані.

Зазначена конструктивна особливість лінійного хвилеводу дозволяє забезпечити стабільне поширення пружних коливань на розрахункову довжину цього хвилеводу.

Більш того, величина зазору механічної розв'язки між карнизом даху і пружним елементом повинна бути більше величини амплітуди порушуваних коливань лінійного хвилеводу від джерела механічних імпульсів, причому вказаний хвилевід повинен бути розташований в зоні інтенсивного льодоутворення у краю карниза.

Величина зазору механічної розв'язки і вказівку розташування лінійного хвилеводу у краю карниза дозволяє ліквідацію льоду, наприклад, у вигляді бурульок, у самого кореня їх освіти, при цьому ліквідуючи небезпеку зіткнення хитається поверхні хвилеводу з карнизом.

Цілком розумно, що вузол кріплення встановлений на стіні будівлі або споруди з зовнішньої або внутрішньої сторони.

Дана установка вузла кріплення підвищує жорсткість всієї системи в сторону віддачі при механічних імпульсах, тим самим збільшуючи амплітуду впливу на лінійний хвилевід.

і розумним є те, що, вузол кріплення виконаний у вигляді труби, соосной штоку, жорстко закріпленої в стіні будівлі і забезпеченою з протилежного боку кріпленню лінійного хвилеводу порожниною для установки джерела механічних імпульсів між підпружиненим штоком і упором, закріпленим на трубі.

Таке технічне рішення дозволить підвищити комфортність технічного обслуговування, а й з'являється можливість перевстановлення джерел імпульсів з однієї порожнини в іншу, тим самим значно збільшується довжина оброблюваного карниза від одного пристрою. Крім того, з'являється можливість обробки безлічі будівель і споруд від одного пристрою.

Ще одним технічним рішенням є те, що джерело механічних імпульсів виконаний у вигляді плоскої котушки вихрових струмів і забезпечений генератором імпульсних струмів, електрично пов'язаних з котушкою, а між котушкою і штоком додатково встановлена ​​пластина, виконана з матеріалу високої електропровідності.

Таке виконання джерела механічних імпульсів дозволить виробляти механічні імпульси тривалістю приблизно від десятка доль до декількох мікросекунд, що при малих енергетичних витратах на виробництво імпульсу дозволить розвивати велику потужність удару по лінійному волноводу.

І, нарешті, між котушкою вихрових струмів і штоком встановлена ​​додаткова котушка вихрових струмів, електрично пов'язана з першою котушкою.

Дане технічне рішення дозволить збільшити коефіцієнт корисної дії переходу електромагнітних процесів в механічну енергію.

В кінцевому підсумку, технічний результат впровадження пропонованого винаходу в порівнянні з прототипом дозволить значно підвищити ефективність роботи пристрою в цілому, безпосередньо пов'язану з підвищенням ефективності видалення льоду з карнизів. Більш того, пристрій може працювати від різних видів джерел механічних імпульсів, включаючи магнітно імпульсні системи, електромагніти, вібратори, механічні, пневматичні, порохові та інші види акумуляторів, і навіть можливе використання ручних механічних ударів. Звичайно, в кожному окремому випадку повинна зіставлятися економічна доцільність, ефективність і продуктивність зачистки карнизів дахів від льоду.

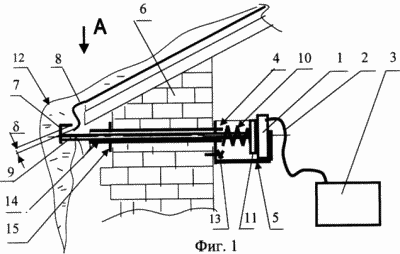

На фіг. 1 зображено в поздовжньому розрізі пристрій для видалення льоду з карнизів дахів будівель і споруд у виконанні установки вузла кріплення з внутрішньої (горищних) сторони стіни.

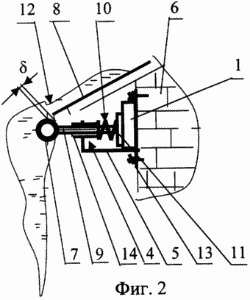

На фіг. 2 - те ж у виконанні установки вузла кріплення із зовнішньої сторони стіни.

На фіг. 3 зображений вид А по фіг. 1 і фіг. 2.

Пристрій для видалення льоду з карнизів дахів будівель і споруд містить джерело механічних імпульсів 1, підключений через кабель 2 до блоку живлення 3 і встановлений в порожнину 4 вузли кріплення 5, який жорстко закріплений на стіні 6 будівлі або споруди, пружний елемент, виконаний у вигляді лінійного хвилеводу 7, розташованого вздовж карниза даху 8, а й штоки 9, які мають пружини 10, підтискають ці штоки через пластину 11 до джерела механічних імпульсів 1. штоки 9 з іншого кінця жорстко або шарнірно пов'язані з лінійним хвилеводом 7, виконаним у вигляді будь-якого металевого профілю, як, наприклад, на фіг. 1 у вигляді куточка, а на фіг. 2 - труби, але з умовою володіння жорсткості по допустимому прогину на довжині l ₁ і l ₂ між кріпленнями двох сусідніх штоків 9, причому хвилевід 7 механічно розв'язаний з карнизом даху через зазор , Рівний деякій величині, більшої величини амплітуди порушуваних коливань і в той же час розташований в зоні інтенсивного льодоутворення 12. Вузол кріплення 5 жорстко встановлений за допомогою шпильок 13 на стіні будівлі 6 з зовнішньої (фіг. 1) або внутрішньої (фіг. 2) сторони , а крім того, забезпечений трубою 14, в якій розташовується з можливістю переміщення шток 9, а сама труба закріплюється або всередині стіни, із зовнішнього боку, за допомогою фланця 15, а з внутрішньої - за допомогою вузла кріплення 5.

Крім того, блок живлення 3 може бути виконаний у вигляді генератора імпульсних струмів, джерело механічних імпульсів 1 - плоскою котушки вихрових струмів, а пластина 11 виконана з електропровідного матеріалу або у вигляді другої плоскої котушки, електрично пов'язаної з першою.

При досягненні критичної величини обмерзання, яка встановлюється для кожного окремого випадку, включається блок живлення 3, і якщо він виконаний у вигляді генератора імпульсних струмів, то в ньому накопичується електрична енергія і при досягнення заданого рівня вона за короткий проміжок часу подається через кабель 2 на джерело механічних імпульсів у вигляді котушки вихрових струмів, в якій електрична енергія перетворюється в магнітне поле, яке взаємодіє з пластиною 11, що має високу електропровідність, або з другої котушкою, наприклад, послідовно підключеної до першої, а в результаті відбувається різке відштовхування пластини або додаткової котушки 11 від джерела механічних імпульсів (основний котушки) 1. у свою чергу пластина або додаткова котушка приводить в поступальний рух підпружинений шток 9, який вдаряє по лінійному волноводу 7, збуджуючи в останньому елементі вимушені пружні коливання. Ці коливання, поширюючись на всю довжину хвилеводу, струшують лід як з самого хвилеводу, так і з карниза даху 8. Після здійснення корисної роботи шток 9 повертається у вихідне положення за рахунок пружини 10.

БІБЛІОГРАФІЧНІ ДАНІ

1. Антипенко А.А. Патент РФ N 2096567, кл. E 04 D 13/076, 13.03.96 р
2. Левін І.Є. Патент РФ N 1638285, кл. E 04 D 13/06, 24.02.89 р

ФОРМУЛА ВИНАХОДУ

1. Пристрій для видалення льоду з карнизів дахів будівель і споруд, що включає джерело механічних імпульсів з вузлом його кріплення на будівлі або споруді і пружний елемент, розташований уздовж карниза даху, пов'язаний з джерелом механічних імпульсів, що відрізняється тим, що воно додатково забезпечено пружними в протилежному напрямку дії механічних імпульсів штоками, з одного боку пов'язаними з пружним елементом, виконаним у вигляді лінійного хвилеводу, механічно розв'язаного з карнизом даху, а з іншого боку - c джерелом механічних імпульсів, встановленим на вузол кріплення.
2. Пристрій за п.1, що відрізняється тим, що лінійний хвилевід виконаний у вигляді будь-якого металевого профілю, перетин якого забезпечує жорсткість по допустимому прогину на довжині між кріпленнями двох сусідніх штоків при навантаженому льодом стані.
3. Пристрій за п.1, що відрізняється тим, що величина зазору механічної розв'язки між карнизом даху і пружним елементом повинна бути більше величини амплітуди порушуваних коливань лінійного хвилеводу від джерела механічних імпульсів, причому вказаний хвилевід повинен бути розташований в зоні інтенсивного льодоутворення у краю карниза.
4. Пристрій за п.1, що відрізняється тим, що вузол кріплення встановлений на стіні будівлі або споруди з зовнішньої або внутрішньої сторони.
5. Пристрій за п.1, що відрізняється тим, що вузол кріплення виконаний у вигляді труби, соосной c штоком, жорстко закріпленої в стіні будівлі і забезпеченою з протилежного боку кріплення лінійного хвилеводу порожниною для установки джерела механічних імпульсів між підпружиненим штоком і упором, закріпленим на трубі.
6. Пристрій за п.1, що відрізняється тим, що джерело механічних імпульсів виконаний у вигляді плоскої котушки вихрових струмів і забезпечений генератором імпульсних струмів, електрично пов'язаних з котушкою, а між котушкою вихрових струмів і штоком встановлена ​​пластина, виконана з матеріалу високої електропровідності.
7. Пристрій за допомогою одного з пп.1 - 6, що відрізняється тим, що між котушкою вихрових струмів і штоком встановлена ​​додаткова котушка вихрових струмів, електрично пов'язана з основною котушкою.

Версія для друку
Дата публікації 01.11.2006гг
