ВИНАХІД
Патент Російської Федерації RU2285136
Двигуни внутрішнього згоряння СТАШЕВСЬКОГО І.І.
Ім'я заявника: Сташевський Іван Іванович (RU)
Ім'я винахідника: Сташевський Іван Іванович (RU)
Ім'я патентовласника: Сташевський Іван Іванович (RU)
Адреса для листування: 352243, Краснодарський край, м Новокубанск 3, вул. Ленінградська, 19, кв.116, І.І.Сташевскому
Дата початку дії патенту: 2004.12.14
Винахід відноситься до двигунобудування, зокрема до двигунів внутрішнього згоряння, що працює на водні. Винахід дозволяє спростити конструкцію, знизити вагу і зменшити розмір двигуна, підвищити потужність. Двигун внутрішнього згоряння містить системи живлення, запалювання, змащення, конденсатор, ємність з розташованої в ній батареєю, що містить електроди, насос, вакуум-балон, забезпечений вакуум-регулятором, вакуум-насоси. Двигун складається з литого циліндра, в стінах якого розташовані поздовжні канали, паралельні один одному по периметру циліндра і послідовно з'єднані між собою за допомогою П-подібних каналів, розташованих в литих торцевих кришках через прокладки гвинтових з'єднань. Усередині циліндра розташовані обертові лопаті ротора, жорстко закріплені на валу за допомогою барабана, лопаті поділяють циліндр на чотири камери. Кожна камера в поперечному перерізі виконана у формі трикутника, камери виконані з можливістю роботи в чотиритактному циклі: всмоктування, стиснення, розширення і вихлопу парів води; перетворення водню і кисню в теплоту робочого тіла, перетворення теплоти робочого тіла в механічну енергію; переміщення пари в турбіну за допомогою насоса. Усмоктувальна камера циліндра сполучена з ємністю електролізера або пристрої для розщеплення води через газопроводи. У циліндрі розташований мікроперемикач, з'єднаний зі свічок через котушку запалювання за допомогою електричного кола, що живиться від акумулятора або генератора. Система мастила забезпечена масляним баком, сполученим з мастилопроводом, сальником, порожнистим валом, радіальними каналами. Двигун і турбіна з'єднані з електричними генераторами з можливістю перетворення механічної енергії в електричну енергію.
ОПИС ВИНАХОДИ
Винахід відноситься до автомобільної промисловості і може бути використано на тракторах, річкових і морських судах, теплоходах, тягачах та інших машинах.
Відомий двигун внутрішнього згоряння, що містить кривошипно-шатунний механізм, газорозподільний механізм, системи харчування, запалювання, змащення, охолодження; конденсатор, електролізер, трубу вихлопних газів, з'єднану з конденсатором за допомогою насоса, ємність електролізера, забезпечену батареєю. Батарея містить пластинчасті, перфоровані, гофровані, щеткообразние, коміркові, коміркові стільникові, коміркові Гребешкова або трубчасті електроди. Електроди жорстко з'єднані між собою через діелектричні шайби за допомогою болтів і гайок, електроди встановлені паралельно, межу ними є зазор і різна полярність. Електролізер забезпечений камерою накопичення, вакуум-насосами вакуум-регулятором (див. Патент РФ 2188328, опубл. 27.08.2002).
Відомий двигун внутрішнього згоряння Ванкеля, що містить ротор, вал, водяне охолодження, циліндр, свічки запалювання. Ротор обертається усередині циліндра за спеціальною кривої (епітрохоїді). Вал ротора жорстко з'єднаний з зубчастим колесом, яке входить в зачеплення з рухомою шестернею. Ротор зубчастим колесом обкатується навколо шестерні, його межі ковзають по напрямних циліндра. Маса і розміри двигуна в 2-3 рази менше відповідних їм по потужності двигунів іншої конструкції (Політехнічний словник, М. 1976, с 69).
Метою винаходу є спрощення конструкції, зниження ваги і розміру двигуна, підвищення потужності і розширення технологічних можливостей, підвищення продуктивності при розщепленні води на водень і кисень.
Поставлена мета досягається в двигуні внутрішнього згоряння, що містить системи живлення, запалювання, змащення, конденсатор, ємність, з розташованої в ній батареєю, що містить електроди, насос, вакуум-балон, забезпечений вакуум-регулятором, вакуум-насоси. Згідно винаходу двигун складається з литого циліндра, в стінах якого розташовані поздовжні канали, паралельні один одному по периметру циліндра і послідовно з'єднані між собою за допомогою П-подібних каналів, розташованих в литих торцевих кришках через прокладки гвинтових з'єднань, всередині циліндра розташовані обертові лопаті ротора, жорстко закріплені на валу за допомогою барабана, лопаті поділяють циліндр на чотири камери, кожна камера в поперечному перерізі виконана у формі трикутника, камери виконані з можливістю роботи в чотиритактному циклі: всмоктування, стиснення, розширення і вихлопу парів води; перетворення водню і кисню в теплоту робочого тіла, перетворення теплоти робочого тіла в механічну енергію; переміщення пари в турбіну за допомогою насоса, усмоктувальна камера циліндра сполучена з ємністю електролізера або пристрої для розщеплення води через газопроводи, в циліндрі розташований мікроперемикач, з'єднаний зі свічок через котушку запалювання за допомогою електричного кола, що живиться від акумулятора або генератора, система мастила забезпечена масляним баком , сполученим з мастилопроводом, сальником, порожнистим валом, радіальними каналами, двигун і турбіна з'єднані з електричними генераторами з можливістю перетворення механічної енергії в електричну енергію.
Парні електроди можуть бути з'єднані межу собою і з джерелом змінного струму за допомогою електричного перетворювача, виконаного з можливістю перетворення змінного струму в постійний струм, однополярні непарні електроди з'єднані між собою і з джерелом змінного струму через електромашинні перетворювач і генератор електричних імпульсів, причому електромашинні перетворювач виконаний з можливістю перетворення змінного струму в постійний струм, струму низької напруги в струм високої напруги, генератор електричних імпульсів виконаний з можливістю створення електричних імпульсів, регулювання частоти імпульсів і тривалості дії імпульсів в режимі резонансу відповідно до частоти резонансу молекул води.
Електроди можуть бути виконаними пластинчастими, або гофрованими, або перфорованими, або осередковою, або щеткообразнимі, або осередковою стільниковими, або осередковою Гребешкова, або трубчастими.
За рахунок пристрою для розщеплення води забезпечується підвищення продуктивності.
За рахунок застосування двигуна знижується маса і розміри двигуна в 2-3 рази, підвищується потужність двигуна.
За рахунок періодичних вибухів замість спалювання в камері двигуна забезпечується виділення пари і виділення великої кількості енергії в обмеженому об'ємі за короткий проміжок часи з дуже високим тиском.
За рахунок використання різних варіантів камер згоряння двигуна забезпечується розширення технологічних можливостей.
За рахунок обертового ротора з порожнинами, розміщеними всередині циліндра, здійснюється чотиритактний цикл без застосування спеціального механізму газорозподілу.
За рахунок електричних генераторів, з'єднаних з ротором двигуна і турбіною за допомогою валів забезпечується перетворення механічної енергії в електричну енергію.
За рахунок з'єднання камери вихлопу з турбіною за допомогою насоса забезпечується прискорене видалення газів з камери вихлопу, стабілізація тиску газу, підвищення продуктивності турбіни.
За рахунок поздовжніх каналів, розташованих по периметру циліндра двигуна, забезпечується відведення тепла зі стін циліндра двигуна циркулюючої водою за допомогою насоса і отримання на виході пара.
За рахунок застосування регуляторів рівня рідини в вакуум-балоні і деаератори забезпечується підтримання в заданих межах рівня рідини.
За рахунок з'єднання масляного бака з кінцями лопатей ротора через маслопровод, сальник, порожнистий вал, масляні канали, клапана забезпечується автоматична змащення тертьових поверхонь лопатей і циліндра мастильним матеріалом в міру необхідності.
При дослідженні заявленого технічного рішення по патентних, науковим і науково-технічним матеріалів не виявлено така сукупність ознак, що дозволяє судити про суттєвості заявлених ознак.
Суть винаходу пояснюється кресленнями:

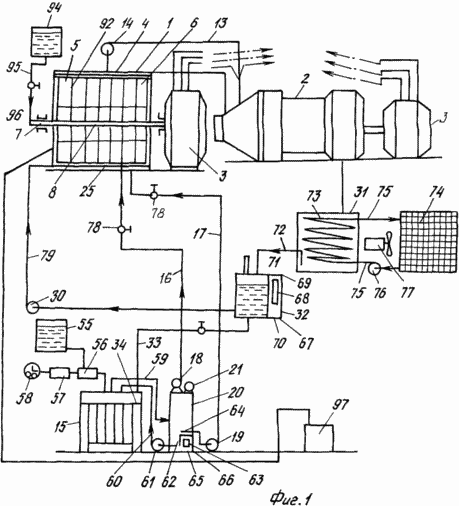

Фиг.1 зображена загальна схема пристрою двигуна

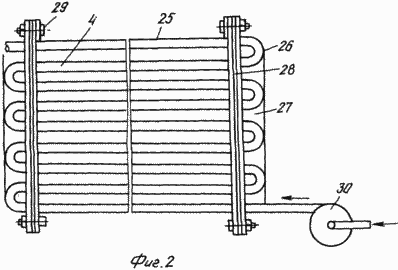

 Фиг.2 зображено з'єднання водяних каналів циліндра і його кришок |
 Фіг.3 зображений поперечний розріз двигуна, перший варіант |
 Фіг.4 - то ж, другий варіант |
 Фіг.5 - то ж, третій варіант |
 Фіг.6 - то ж, четвертий варіант |
 Фіг.7 - то ж, п'ятий і шостий варіанти |
 Фіг.8 - то ж, сьомий варіант |
 Фіг.9 зображено пристрій дозатора і соленоїда |

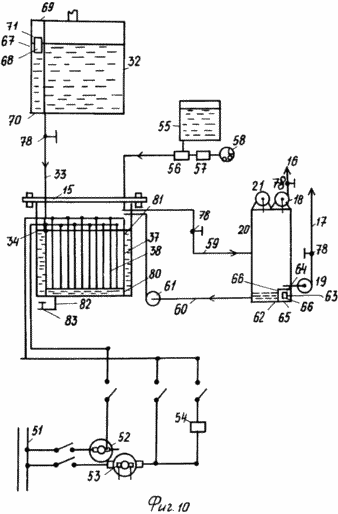

 Фіг.10 зображена схема пристрою |

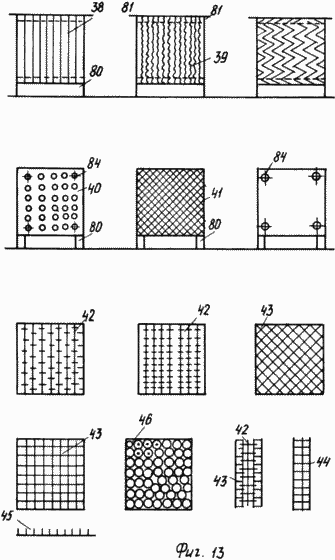

 Фіг.13 зображені варіанти електродів |
 Фіг.11 зображена схема з'єднання електродів в батарею |
 Фіг.12 зображена батарея |
Винахід включає двигун 1, реактивну парову турбіну 2, електричний генератор 3. Двигун 1 складається з литого циліндра 4, виготовленого на ливарних машинах під тиском, ротора 5 з лопатями 6, жорстко закріпленими на підлогою валу 7 за допомогою барабанів 8. Лопаті 6 поділяють ємність циліндра 4 на рівні чотири камери 9, 10, 11, 12, поживну камеру 9, камеру стискання 10, камеру 11 розширення, камеру 12 випуску відпрацьованих газів. Камери 9-12 в поперечному перерізі виконані у формі трикутника, виконані з можливістю дозування газу водню і кисню за допомогою порожнин 6 ротора 5, перетворення палива водню і кисню (гримучого газу) в теплоту робочого тіла (на водяну пару) шляхом періодичних вибухів малої потужності гримучого газу, що супроводжується звільненням великої кількості енергії в обмеженому об'ємі за короткий проміжок часу з високим тиском, перетворення теплоти робочого тіла в механічну енергію. Камера 12 з'єднана з реактивної паровою турбіною 2 за допомогою паропроводу 13 і відцентрового електричного насоса 14, виконаного з можливістю прискорення видалення водяної пари з камери 12 в парову турбіну 2, стабілізації тиску газу, підвищення потужності і ККД. Ємність 15 може бути ємністю пристрої для розщеплення води або ємністю електролізера.
Поживна камера 9 двигуна 1 з'єднана з ємністю 15 пристрої для розщеплення води через патрубки, водневий 16 і кисневий 17 газопроводи, вакуум-насоси 18 і 19, вакуум-балон 20. Вакуум-балон 20 забезпечений вакуум-регулятором 21. На верхній боковій поверхні циліндра 4 розташований підпружинений мікроперемикач 22. мікроперемикач 22 з'єднаний зі свічок запалювання 23 через котушку запалювання 24 за допомогою електричного кола, виконаних з можливістю займання гримучого газу в камері від іскри високої напруги в момент переміщення лопаті 6 до заданої точки. Стіни циліндра 4 забезпечені поздовжніми каналами 25, розташованими по периметру циліндра, паралельно один одному на рівній відстані один від одного. Канали 25 послідовно з'єднані між собою за допомогою напівкруглих каналів 26, розташованих в литих торцевих кришках 27. Циліндр 4 з'єднаний з кришками 27 через прокладки 28 за допомогою гвинтових з'єднань 29. За допомогою електричного насоса 30 забезпечується подача холодної води в канали 25, охолодження циліндра 4 , відведення тепла, отримання водяної пари на виході і переміщення водяної пари в турбіну 2. Турбіна 2 з'єднана з каналами 25 водяної сорочки через електричний насос 30, ємність конденсатора 31, деаератор 32. деаератор 32 з'єднаний з ємністю 15 пристрої для розщеплення води за допомогою трубки 33. Трубка 33 забезпечена зворотним клапаном 34.
Кожна камера може бути виконана в другому варіанті. Другий варіант такої ж, як перший варіант, відрізняється від нього тим, що кожна камера має в поперечному перерізі форму трикутника, де зовнішня сторона камери описує форму дуги циліндра, внутрішня сторона прямолінійна, має закруглені кути на кінцях трикутника. Висота трикутника камери виконана в формі дуги. Всі спарені лопаті 6 ротора зігнуті в одну сторону.
Кожна камера може бути виконана в третьому варіанті. Третій варіант (фіг.4) такий же, як другий варіант, відрізняється від нього тим, що одна сторона лопаті 6 ротора 5 прямолінійна, дві інші сторони вигнуті у формі дуги.
Кожна камера може бути виконана в четвертому варіанті. Четвертий варіант (фіг.5) такий же, як 1-3 варіанти, відрізняється від них тим, що всі сторони лопатей 6 спарені і зігнуті в одну сторону. Кожна камера в поперечному перерізі має форму трикутника. Зовнішня сторона камери описує форму дуги циліндра 4, внутрішня сторона виконана в формі зігнутої лінії. Висота трикутника виконана в формі дуги.
Кожна камера може бути виконана в п'ятому варіанті. П'ятий варіант (фіг.6) такий же, як варіанти 1-4, відрізняється від них тим, що на барабані 8 жорстко закріплені вигнуті лопаті 6 ротора 5.
Кожна камера може бути виконана в шостому варіанті. Шостий варіант (фіг.7) такий же, як п'ятий варіант, відрізняється від нього тим, що на барабані 8 ротора 5 жорстко закріплені усічені напівкруглі спарені лопаті 6 із закритою радіальної стороною камери, де зовнішня сторона камери описує форму дуги циліндра. Внутрішня сторона камери має вигнуту ламану лінію. Висота трикутника виконана прямолінійною.
Кожна камера може бути виконана в сьомому варіанті. Сьомий варіант такої ж, як шостий варіант, відрізняється від нього тим, що висота трикутника має форму дуги.
Кожна камера може бути виконана в восьмому варіанті. Восьмий варіант (фіг.8) відрізняється від 1-7 варіанта тим, що на кінцях лопатей 6 ротора 5 жорстко закріплені підпружинені черевики 35 за допомогою плоских пластинчастих пружин 36.
У ємності 15 пристрої для розщеплення води розташована знімна, взаємозамінна батарея 37. Батарея 37 складається з пластинчастих 38, або гофрованих 39, або перфорованих 40, або сітчастих 41, або щеткообразних 42, або осередкових 43, або чарункових стільникових 44, або осередкових гребішковою 45 , або трубчастих 46 електродів з нержавіючої сталі, виготовлених на ливарних машинах під тиском. Електроди можуть бути використані в комбінованих варіантах. Між осередкових електродів 43 або 44, 45 можуть бути встановлені щеткообразние електроди, з'єднані між собою через діелектричні шайби 47 за допомогою болтів 48 і гайок 49 і розрізних пружних шайб 50. Електроди розташовані паралельно один одному, між ними є зазор і одна полярність. Голки щеткообразних електродів 42 встановлені в центр кожного осередку чарункових електродів, між стінами осередків і голками є належний зазор і одна полярність. Парні електроди з'єднані між собою і джерелом змінного струму 51 за допомогою електричного перетворювача 52. Виконано з можливістю перетворення змінного струму в постійний струм і перетворення параметрів електричного струму в слабкий електричний струм 10 -3 А. Непарні електроди, однополярні, з'єднані між собою і джерелом змінного струму через електромашинні перетворювач 53 і генератор електричних імпульсів 54. електромашинний перетворювач 53 виконаний з можливістю перетворення змінного струму в постійний струм, струму низької напруги в струм високої напруги. Генератор електричних імпульсів виконаний з можливістю створення електричних імпульсів і з можливістю регулювання напруги, частоти імпульсів, тривалості дії імпульсів в режимі резонансу для приведення у відповідність з частотою резонансу молекул води, для зарядки води тієї ж полярністю. Ємність 15 з'єднана з ємністю 55 з рідкої лугом (їдкий натрій або їдкий калій) через дозатор 56. Дозатор 56 забезпечений соленоїдом 57 і реле часу 58, виконаними з можливістю управління дозуванням рідкої лугу через відрізок часу. Ємність 15 для розщеплення води поєднана з вакуум-балоном 20 за допомогою газогону 59 і водопроводу 60 через електричний насос 61. Вакуум-балон 20 з'єднаний з камерою 9 двигуна 1 через водневий 16 і кисневий 17 газопроводи і вакуум-насоси 18 і 19, виконані з можливістю вилучення водню і кисню в процесі розщеплення води в ємності 15, відділення водню і кисню в вакуумі за рахунок різниці питомої ваги газів, і переміщення водню по газопроводу 16, а кисню газопроводом 17 в камеру 9 двигуна 1. у вакуум-балоні 20 розташований регулятор рівня рідини, виконаний з камери поплавця 62 і поплавка 63. У верхньому і нижньому підставі поплавця 63 розташовані пластини постійного магніту 66, взаємодіючі з герконами 64 і 65. Геркон 64 працює на замикання електричного кола, що живить електричний насос 61, а геркони 65 працюють на розмикання електричного кола 61. Деаератор 32 призначений для видалення з води газів. Деаератор 32 забезпечений регулятором рівня рідини, що складається з камери поплавця 67 поплавка 68. У верхньому і нижньому підставі поплавковою камери 67 розташована геркони 69 і 70. Геркон 69 працює на замикання електричного кола. Геркон 70 працює на розмикання електричного кола електричного насоса 30. На поплавці 68 у верхньому і нижньому підставі розташовані пластини 71 з постійного магніту. Ємність 31 конденсатора з'єднана з ємністю деаератора 32 за допомогою сифона 72. Змійовик 73 конденсатора 31 у верхньому і нижньому підставі з'єднаний з радіаторної батареєю 74 за допомогою водопроводу 71 і електричного насоса 76. Радиаторная батарея 74 забезпечена електричним вентилятором 77. На газопроводах 16 і 17 розташовані вентилі 78. Деаератор 32 з'єднаний з водяним контуром з водяними каналами 25 за допомогою водопроводу 79. Батарея 37 містить ніжки 80 і бічні розпірки 81, виготовлені з діелектричного матеріалу. У ємності 15 на дні розташована зливна трубка 82 з краном 83.
Пристрій працює наступним чином. Замикаємо електричне коло, що живить однополярної електроди 38, або 39-46, вакуум-насоси 18 і 19, реле часу 58, електричні насоси 14 і 76 і електричний вентилятор 77. Електричний струм, проходячи через електричний перетворювач 52, перетворює змінний електричний струм в постійний ток, перетворює параметри електричного струму в слабкий електричний струм 10 -3 А. Електромашинний перетворювач 53 перетворює змінний електричний струм в постійний електричний струм, струм низької напруги - в струм високої напруги. Генератор електричних імпульсів перетворює електричний струм в електричні імпульси. Виробляємо регулювання напруги, частоти імпульсів, тривалості дії імпульсів в режимі резонансу, шляхом регулювання наводимо регулювання відповідно до частоти резонансу молекул води. Молекули води заряджаються однієї полярністю, виділяється водень і кисень. При цьому висока частота імпульсу призводить до утворення ступеневої піднімає потенціалу на електродах до тих пір, поки не досягне точки розпаду молекул води і не виникає короткочасний імпульс струму. Виникає скачок. Цей скачок замикає імпульс на кілька циклів, дозволяючи воді відновитися. При цьому виділяється водень і кисень. Далі всі операції повторюються. Вакуум-насоси 18 і 19 створюють низький тиск в вакуум-балоні 20 і ємності 15. У результаті вакууму в ємності 15 відбувається вилучення водню і кисню в процесі розщеплення води в вакуум-балоне 20 відбувається поділ водню і кисню від різниці цільного ваги газів, водень переміщається вгору і за допомогою вакуум-насоса 18 переміщається в камеру 9 двигуна 1. Кисень переміщається вниз і за допомогою вакуум-насоса 19 з вакуум-балона 20 переміщається в камеру 9 двигуна 1.
Пристрій для розщеплення води може бути виконано в другому варіанті - у вигляді електролізера з ємністю 15. Аноди розташовані між катодами. Аноди з'єднані між собою і з джерелом змінного струму через електромашинні перетворювач 53. Електромашинний перетворювач 53 виконаний з можливістю перетворення змінного струму в постійний струм. Ємність 15 електролізера містить батарею 37 з електродами 38-45 розташованими паралельно один одному, між ними є належний зазор і різна полярність. Ємність 15 електролізера наповнена електролітом (дистильованою водою з добавкою невеликої порції рідкої лугу). На катоді протікає реакція відновлення, на аноді - реакція окислення. Ємність 15 електролізера герметично закрита і призначена для безперервної роботи і виконана з нержавіючої сталі або інших матеріалів, стійких до електроліту, і має прямокутну форму. Електроди можуть бути пластинчастими 38, або гофрованими 39, перфорованими 40, сітчастими 41, щеткообразнимі 42, осередкова 43, осередкова стільниковими 44, осередкова Гребешкова 45, трубчастими 46 з нержавіючої сталі. Електроди 38 або 39-45 на кутах мають отвори 84, через них однотипні електроди жорстко з'єднані між собою в батарею 37 через шайби 47 за допомогою болтів 48, гайок 49 і розрізних пружних шайб 50. Між електродами є належний зазор і різна полярність. Батарея 37 може містити комбіновані електроди: коміркові 43, або коміркові стільникові 44, коміркові Гребешкова електроди 45, розташовані між ними щеткообразние електроди 42, де в центр кожного осередку встановлені голки щеткообразних електродів з двох сторін. Між голками щеткообразних електродів і стінами осередків є належний зазор і різна полярність. Соленоїд 57 складається з котушки індуктивності 85, сердечника 86, пружини 87. Сердечник 86 жорстко з'єднаний зі штоком 88. Шток 88 з'єднаний з поршнем 89. Поршень 89 розташований в циліндрі 90. На стінці циліндра 90 розташований мікроперемикач 91. Кінці лопатей 6 ротора 5 з'єднані з порожнистим валом 7, які суміщають функцію магістрального розподільного маслопроводу. Вал 7 з'єднаний з радіальними каналами 92, на їх кінцях розташовані клапана 93. Порожній вал 7 з'єднаний з масляним баком 94 за допомогою маслопроводу 95 і сальника 96. Масляний бак розташований вище рівня двигуна 1. Котушка 24 запалювання з'єднана з акумулятором 97 за допомогою електричного кола .
Розщеплення води на водень і кисень може проводитися в другому варіанті - в електролізері. Другий варіант такої ж, як перший варіант, відрізняється від нього тим, що розщеплення води проводитися за допомогою електролізу води в ємності 15, де розташована батарея 37 з електродами 38 або 39-46. Аноди розташовані між катодами. Аноди з'єднані між собою і джерелом змінного струму через електромашинні перетворювач 53. Електромашинний перетворювач 53 перетворює змінний струм в постійний струм. Зовнішнє напруга електричного струму має бути достатньої величини. На поверхні електродів 38 або 39-46 проходять електрохімічні реакції катодні і анодні. Електричний струм в електроліті являє собою процес руху іонів до катодам. Катіони - позитивні заряджені іони водню рухаються до катодам, аніони - іони кисню рухаються до анода. Електричний струм у зовнішній ланцюга являє процес руху електродів від анода до катода. На катоді і на аноді відбуваються реакції нейтралізації іонів, які призводять до утворення атомів і молекул і виділенню водню і кисню з електроліту. Найважливіший фактор, який впливає на природу і швидкість електрохімічних реакцій це величина електроднихпотенціалів, при яких протікає електроліз води. Різниця потенціалів розряду аніона і катіона, що входять до складу електроліту називається напруженістю даного електроліту. Для збільшення катодних реакцій змінюють катодний потенціал в сторону від'ємного значення, а для збільшення швидкості анодних реакцій анодний потенціал змінюють в сторону позитивного значення. Вакуум-регулятор 21 автоматично підтримує в заданих параметрах низького тиску. Водень і кисень переміщається в камеру 9 двигуна 1 по газопроводах 16 і 17 через вентиль 78.
Камера 9 наповнюється воднем і киснем, газ змішується і утворюється гримучий газ. Електричний насос 14 переміщує повітря з камери 12. У різних камерах в циліндрі 4 створюється різний тиск, який призводить до обертання лопатей 6 ротора 5. Як тільки гримучий газ переміститься в камеру 11, лопать 6 включить з мікроперемикач 22, він замкне електричний ланцюг, що живить котушку запалювання 24, вона створить в свічці запалювання 23 висока напруга, від іскри якої запалиться гримучий газ (водень і кисень), в момент переміщення лопатей 6. Відбувається вибух, в результаті звільняється велика кількість енергії в обмеженому об'ємі за короткий проміжок часу, гримучий газ перетворюється на водяну пару з високим тиском. Тиск в камері буде нерівномірно, в гострому куті камери тиск буде мінімальним, на бічних сторонах тиск буде більшим, але там стіни дуже міцні. Висота трикутної камери це рухома сторона, тому все тиск в камері буде направлено тільки вперед і гази, відштовхуючись від похилих сторін трикутної камери, переміщують лопаті 6 ротора 5 навколо осі за годинниковою стрілкою. Водяна пара з високим тиском і високою температурою переміщується з камери 12 через паропровід 13 в реактивну парову турбіну 2. За допомогою електричного відцентрового лопатевого насоса відбувається прискорення переміщення водяної пари в турбіну 2, повне звільнення камери 12 від газів, підвищення потужності і ККД і стабілізація тиску газів. Водень і кисень безперервно переміщаються з ємності 15 по газопроводах 16 і 17. У камері 9 водень змішується з киснем, утворюючи гримучий газ. Лопаті 6 дозують (відсікаючи) порцію газу і переміщаючи газ з камери 9 в камеру 11 через камеру 10. Як тільки газ перемістився в камеру 11, лопать 6 включить мікроперемикач 22, який замкне електричний ланцюг, що живить котушку запалювання 24. При цьому створюється висока напруга в свічці 23 запалювання за допомогою електричної іскри запалюється гримучий газ, відбувається вибух. Далі всі операції повторюються. При цьому лопаті 6 переміщаються, переміщаючи газ з одного місця в інше, здійснюючи чотиритактний цикл. В камеру 9 надходить порція водню і кисню, в камері 10 відбувається стиснення, в камері 11 займання і розширення газу, в камері 12 випуск відпрацьованих газів. Електричний насос 14 видаляючи відпрацьовані гази - водяна пара приводить прискорення обертанню порожнин 6 ротора 5. З воднем і киснем в вакуум-балон 20 надходить невелика частина водяної пари. Водяна пара конденсується на стінках вакуум-балона 20 і краплями стікає на дно вакуум-балона 20, накопичується. Як тільки рівень рідини підніметься до рівня геркона, 64 поплавок 63 спливає в камері поплавця 62. Постійний магніт 66 поплавка 63 взаємодіє з герконом 64. Геркон 64 замикає електричний ланцюг, що живить електричний насос 61. Насос 61 переміщує конденсат з вакуум-балона 20 в ємність 15 в початкове положення. Як тільки рівень конденсату переміститься на дно вакуум-балона, поплавок 63 з заїжджим магнітом 66 контактує з герконом 65. Геркон 65 розмикає електричний ланцюг, що живить електричний насос 61. Робота насоса 61 припиняється. За певний відрізок часу спрацьовує реле часу 58 і розмикає електричний ланцюг, що живить соленоїд 57. У соленоїді 57 зникає магнітне поле. Під дією пружини 87 і сердечника 86 переміщаються за межі соленоїда 57, переміщаючи шток 88 поршня 89 дозатора 56. Дозатор 56 дозує порцію рідкої лугу. Як тільки поршень 89 переміститься до кінця циліндра 90, він контактує з мікроперемикачем 91. Мікроперемикач 91 розмикає електричний ланцюг, що живить соленоїд 57 і реле часи 58. Котушка індуктивності 85 створює магнітне поле. Під дією магнітного поля сердечник 96 втягується всередину соленоїда 57, стискаючи пружину 86. Сердечник 86 переміщує шток 88. Шток 88 переміщує поршень 89 в циліндрі 90 в початкове положення. Далі всі операції повторюються. При обертанні лопатей 6 ротора 5 з масляного бака 94 переміщається самопливом змазує матеріал на труться поверхні циліндра 4 і лопаті 6 ротора 5 по мірі необхідності. У ємності конденсатора 31 відбувається перехід газоподібних парів води в рідкий стан. За допомогою електричного насоса 76, змійовика 73, радіаторної батареї 74 і вентилятора 77 відбувається охолодження води. Відведення тепла виробляється циркулюючим теплоносієм від конденсатора 31 в радіаторну батарею за допомогою електричного насоса 76 і відведення тепла радіаторної батареї 74 повітряним потоком за допомогою електричного вентилятора 77. Як тільки конденсат наповниться вище рівня сифона 72, сифон 72 спрацьовує і переміщує конденсат самопливом з ємності конденсатора 31 в ємність деаератора 32. З деаератора 32 видаляються гази в атмосферу і відбувається накопичення конденсату. Як тільки рівень конденсату підніметься до верхнього рівня в камері поплавця 67, спливе поплавець 68. Постійний магніт 71 поплавка 68 взаємодіє з міськкомом 69. Геркон 69 замикає електричний ланцюг, що живить електричний насос 30. Електричний насос 30 переміщує конденсат 32 в канали 25 водяної сорочки двигуна 1. Як тільки рівень конденсату переміститься до дна ємності 32, поплавок 68 переміститься на дно камери поплавця 68, при цьому постійний магніт 71 контактує з герконом 70. Геркон 70 розмикає електричний ланцюг, що живить електричний насос 30. насос 30 припиняє працювати. Далі всі операції повторюються. Дистильована вода переміщається з ємності деаератора 32 в ємність 15 самопливом по мірі необхідності. Зворотний клапан 34 підтримує заданий рівень рідини в ємності 15.
ФОРМУЛА ВИНАХОДУ
1. Двигун внутрішнього згоряння, що містить системи живлення, запалювання, змащення, конденсатор, ємність з розташованої в ній батареєю, що містить електроди, насос, вакуум-балон, забезпечений вакуум-регулятором, вакуум-насоси, що відрізняється тим, що двигун складається з литого циліндра , в стінах якого розташовані поздовжні канали, паралельні один одному по периметру циліндра і послідовно з'єднані між собою за допомогою П-подібних каналів, розташованих в литих торцевих кришках через прокладки гвинтових з'єднань, всередині циліндра розташовані обертові лопаті ротора, жорстко закріплені на валу за допомогою барабана , лопаті поділяють циліндр на чотири камери, кожна камера в поперечному перерізі виконана у формі трикутника, камери виконані з можливістю роботи в чотиритактному циклі: всмоктування, стиснення, розширення і вихлопу парів води; перетворення водню і кисню в теплоту робочого тіла, перетворення теплоти робочого тіла в механічну енергію; переміщення пари в турбіну за допомогою насоса, усмоктувальна камера циліндра сполучена з ємністю електролізера або пристрої для розщеплення води через газопроводи, в циліндрі розташований мікроперемикач, з'єднаний зі свічкою через котушку запалювання за допомогою електричного кола, що живиться від акумулятора або генератора, система мастила забезпечена масляним баком , сполученим з мастилопроводом, сальником, порожнистим валом, радіальними каналами, двигун і турбіна з'єднані з електричними генераторами з можливістю перетворення механічної енергії в електричну енергію.
2. Двигун по 1, який відрізняється тим, що парні електроди з'єднані межу собою і з джерелом змінного струму за допомогою електричного перетворювача, виконаного з можливістю перетворення змінного струму в постійний струм, однополярні непарні електроди з'єднані між собою і з джерелом змінного струму через електромашинні перетворювач і генератор електричних імпульсів, причому електромашинні перетворювач виконаний з можливістю перетворення змінного струму в постійний струм, струму низької напруги в струм високої напруги, генератор електричних імпульсів виконаний з можливістю створення електричних імпульсів, регулювання частоти імпульсів і тривалості дії імпульсів в режимі резонансу відповідно до частоти резонансу молекул води.
3. Двигун по п.1, що відрізняється тим, що електроди виконані пластинчастими.
4. Двигун по п.1, що відрізняється тим, що електроди виконані гофрованими.
5. Двигун по п.1, що відрізняється тим, що електроди виконані перфорованими.
6. Двигун по п.1, що відрізняється тим, що електроди виконані осередковою.
7. Двигун по п.1, що відрізняється тим, що електроди виконані щеткообразнимі.
8. Двигун по п.1, що відрізняється тим, що електроди виконані осередковою стільниковими.
9. Двигун по п.1, що відрізняється тим, що електроди виконані осередковою Гребешкова.
10. Двигун по п.1, що відрізняється тим, що електроди виконані трубчастими.
Версія для друку
Дата публікації 28.12.2006гг
