ВИНАХІД
Патент Російської Федерації RU2289023
ПНЕВМАТИЧНИЙ РОТОРНИЙ ДВИГУН
Ім'я заявника: ЗАТ "інструм-РЕНД" (RU)
Ім'я винахідника: Устинов Віталій Валентинович (RU)
Ім'я патентовласника: ЗАТ "інструм-РЕНД" (RU)
Адреса для листування: 606100, Нижегородська обл., М Павлово, вул. Чапаєва, 43, корп.3, ЗАТ "Інструм-Ренд"
Дата початку дії патенту: 2005.01.25
Винахід відноситься до машинобудування і може бути використане в різних галузях промисловості, в тому числі для приводу міксерів. Пневматичний роторний двигун містить статор з вихлопними отворами і ротор з радіальними лопатками і валом. Двигун забезпечений електричним генератором, встановленим на валу двигуна, і електронним частотоміром, що забезпечує безперервну інформацію про частоту обертання валу двигуна, перший висновок виходу генератора через перший розв'язують елемент підключений до першого висновку конденсатора і першого висновку входу живлення електронного частотоміра, а через другий розв'язують елемент - до інформаційного входу електронного частотоміра, причому другий висновок виходу генератора підключений до другого висновку конденсатора і другого висновку входу живлення електронного частотоміра. Забезпечується можливість безперервно контролювати частоту обертання валу.
ОПИС ВИНАХОДИ
Винахід відноситься до машинобудування і може бути використане в різних галузях промисловості, в тому числі для приводу міксерів.
Відомий пневматичний роторний двигун, що містить статор з вихлопними отворами і ротор з радіальними лопатками і валом (див. АС №966245, кл. F 01 З 1/00 від 15.10.1984 р).
Недоліком вказаного двигуна є відсутність інформації про частоту обертання валу двигуна.
Технічний результат винаходу - розширення технологічних можливостей за рахунок отримання безперервної інформації про частоту обертання валу двигуна.
Поставлений технічний результат досягається тим, що пневматичний роторний двигун, що містить статор з вихлопними отворами і ротор з радіальними лопатками і валом, забезпечений електричним генератором, встановленому на валу двигуна і електронним частотоміром, перший висновок виходу генератора через перший розв'язують елемент підключений до першого висновку конденсатора і і першого висновку входу живлення електронного частотоміра, а через другий розв'язують елемент - до інформаційного входу частотоміра, причому другий висновок виходу генератора підключений до другого висновку конденсатора і другого висновку входу живлення електронного частотоміра.

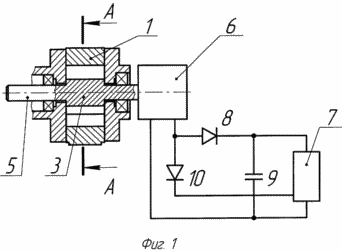

 Фіг.1 зображений пневмодвигун, поздовжній розріз |
 Фиг.2 - розріз А-А |
Пневматичний роторний двигун містить статор 1 з вихлопними отворами 2, ротор 3 з радіальними лопатками 4 і валом 5, електричний генератор 6, встановлений на валу 5 двигуна і електронний частотомір 7 перший висновок виходу генератора 6 через перший розв'язують елемент 8 підключений до першого висновку конденсатора 9 і першого висновку входу живлення електронного частотоміра 7, а через другий розв'язують елемент 10 - до інформаційного входу частотоміра 7, причому другий висновок виходу генератора 7 підключений до другого висновку конденсатора і другого висновку входу живлення електронного частотоміра 7.
Пневматичний ротаційний двигун працює наступним чином. При подачі повітря ротор 3 отримує обертання через тиск повітря на лопатки 4.
При цьому генератор 6 і починає обертатися, на його виході з'являються електричні імпульси, частота яких пропорційна частоті обертання валу 5 двигуна. Ці імпульси з виходу генератора 6 надходять на висновки конденсатора 9, на якому формується постійна напруга, яке надходить на живить вхід електронного частотоміра 7.
Електронний частотомір 7 починає працювати, вимірюючи частоту надходять на інформаційний вхід імпульсів з виходу генератора 6 і відображаючи значення частоти обертання на цифровому індикаторі частотоміра 7.
При зміні частоти обертання валу 5 двигуна змінюється частота електричних імпульсів з виходу генератора 6, тому на цифровому індикаторі і змінюються показання і відображається значення нової частоти обертання валу 5 двигуна.
Використання в пневматичному двигуні, що містить статор з вихлопними отворами і ротор з радіальними лопатками і валом електричного генератора, встановленого на валу двигуна і електронного частотоміра, перший висновок виходу генератора через перший розв'язують елемент підключений до першого висновку конденсатора і першого висновку входу живлення електронного частотоміра, а через другий розв'язують елемент - до інформаційного входу електронного частотоміра, причому другий висновок виходу генератора підключений до другого висновку конденсатора і другого висновку входу живлення електронного частотоміра, дозволило розширити функціональні можливості пневмодвигателя за рахунок отримання безперервної інформації про частоту обертання валу двигуна.
ФОРМУЛА ВИНАХОДУ
Пневматичний роторний двигун, що містить статор з вихлопними отворами і ротор з радіальними лопатками і валом, що відрізняється тим, що двигун забезпечений електричним генератором, встановленим на валу двигуна, і електронним частотоміром, що забезпечує безперервну інформацію про частоту обертання валу двигуна, перший висновок виходу генератора через перший розв'язують елемент підключений до першого висновку конденсатора і першого висновку входу живлення електронного частотоміра, а через другий розв'язують елемент до інформаційного входу електронного частотоміра, причому другий висновок виходу генератора підключений до другого висновку конденсатора і другого висновку входу живлення електронного частотоміра.
