ВИНАХІД. ДИСКОВИЙ КІЛЬЦЕВОЇ РОТОРНИЙ Двигуни внутрішнього згоряння. Патент Російської Федерації RU2105889

Ім'я заявника: Зотов Михайло Григорович; Носов Валерій Романович
Ім'я винахідника: Зотов Михайло Григорович
Ім'я патентовласника: Зотов Михайло Григорович; Носов Валерій Романович
Адреса для листування:
Дата початку дії патенту: 1995.09.12

Використання: дисковий кільцевої роторний двигун внутрішнього згоряння може бути використаний як двигун внутрішнього згоряння, компресор або насос. Суть винаходу: циліндри виконані на диску, рухомо закріпленому на осі і з'єднаному з порожнистим ротором так, що вони обертаються з однаковою кутовою швидкістю; поршні виконані на розділових пластинах, рухливо закріплених на підлогою роторі і осі так, що забезпечується рух пари поршень циліндрів відносно один-одного; вісь і порожнистий циліндричний ротор своїми кінцями рухомо закріплені в торцевих кришках, циліндричні шайби полого ротора кріпляться один до одного спицями, утворюючи "біляче колесо".

ОПИС ВИНАХОДИ

Винахід відноситься до роторно-поршневих двигунів і може бути використано в якості двигуна внутрішнього згоряння, компресора або насоса.

Відомий роторно-поршневий двигун Ванкеля, де ступінь герметизації робочої камери досить висока, але конструкція складна у виготовленні [1]

Відома роторно-пластинчаста машина, яка може працювати в режимі двигуна, що містить нерухомий корпус з внутрішньою циліндричною расточкой, порожнистий циліндричний ротор встановлений в расточке з ексцентриситетом до її осі. Розточування має вікна підведення і відведення робочого середовища. У роторі виконані профільовані радіальні пази з встановленими в них вкладишами, в яких розміщені розділові пластини. Розділові пластини встановлені в вушках, що охоплюють вісь, збігається з віссю розточення. Недоліком даної конструкції є мала ступінь герметизації робочих камер [2]

Для усунення зазначених недоліків пропонується конструкція дискового кільцевого роторного двигуна, в якому на розділових пластинах з двох сторін кріпляться поршні, а циліндри виконані на диску, рухомо сидить на осі, так що поршні входять в циліндри, забезпечуючи рух пари поршень-циліндр відносно один-одного . Порожній ротор рухливо кріпиться з двох сторін до лівої і правої торцевої кришок корпусу, на ньому виконано зубчасте колесо для відбору крутного моменту. Аналогічним чином і до торцевих кришок кріпиться і вісь. Диск з'єднаний з порожнистим ротором шатуном або з використанням сателітного зубчастого колеса, так що диск і порожній ротор обертаються з однаковою кутовою швидкістю.

ДИСКОВИЙ КІЛЬЦЕВОЇ РОТОРНИЙ Двигуни внутрішнього згоряння

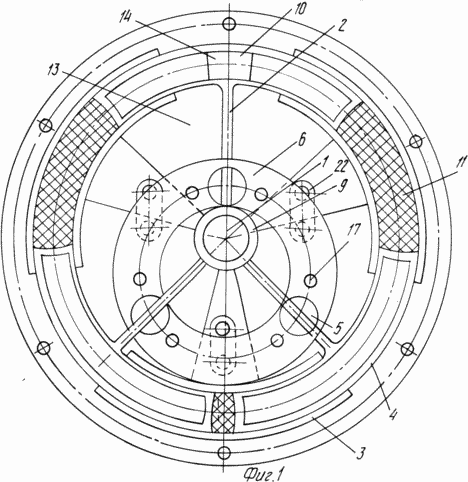

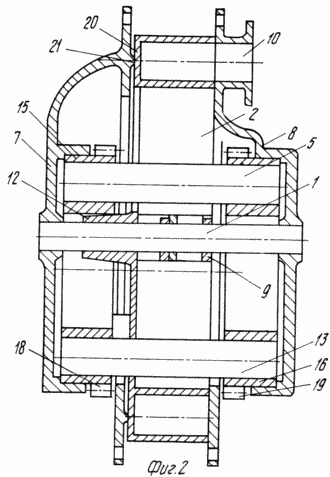

На фіг. 1 показаний запропонований дискової кільцевої двигун, виконаний у вигляді двигуна внутрішнього згоряння, поперечний розріз: на фіг. 2 той же, поздовжній розріз.

ДИСКОВИЙ КІЛЬЦЕВОЇ РОТОРНИЙ Двигуни внутрішнього згоряння

Дисковий кільцевої роторний двигун містить вісь 1, рухливо закріплену в фасонних торцевих кришках 7 і 8, на вісь за допомогою вушок 9 одним кінцем кріпляться розділові пластини 2, на розділовій пластині з двох сторін виконаний поршень 4, на осі 1 і рухомо закріплений диск 12 з циліндрами 3 так, що поршні сусідніх пластин входить в циліндр, утворюючи камеру згоряння 11; диск 12 ковзає по поверхні 21 торцевої кришки 7; в диску є вікна 13, через які проходять вкладиші 5 і спиці 17. Роздільна пластина 2 за допомогою вкладиша 5 з пазом сполучається з ексцентрично розташованим щодо осі 1 порожнистим ротором 6, що складається з двох циліндричних шайб 15 і 16, скріплених між собою спицями 17 , утворюючи таким чином "біляче колесо". Своїми циліндричними шайбами ​​15 і 16 порожнистий ротор 6 рухомо закріплений в лівій 7 і правої 8 торцевих кришках, на циліндричних шайбах кріпляться зубчасті колеса 18 і 19 для відбору крутного моменту. Диск 12 з'єднаний з порожнистим ротором 6 шатуном 22; в торцевій кришці 8 є вікно 14 для продувки камери згоряння і 10 для подачі паливної суміші, а й кріпиться паливний насос або свічки запалювання.

Дисковий кільцевої роторний двигун внутрішнього згоряння працює таким чином. При русі полого ротора 6 за годинниковою стрілкою стиснення повітря (для дизельного варіанту) або паливної суміші відбувається в правій половині двигуна в камері 11, обсяг якої в міру повороту полого ротора 6 зменшується. Коли камера згоряння 11 досягає свого нижнього положення, відбувається вприскування палива (в дизельному варіанті), запалення суміші пальне-повітря від свічки запалювання (не відображено). У лівій половині двигуна продукти згоряння, впливаючи на стінки камери згоряння, повертають порожнистий ротор 6 за годинниковою стрілкою і, коли камера згоряння досягає свого верхнього положення, через вікно 14 проводиться її продування, наповнення камери згоряння паливної сумішшю через вікно 10. Далі процес повторюється.

ФОРМУЛА ВИНАХОДУ

  1. Дисковий кільцевої роторний двигун внутрішнього згоряння, що містить корпус з віссю, вікна підведення і відведення робочого середовища, порожнистий циліндричний ротор з пазами, ексцентрично розміщений по відношенню до осі, встановлені у вкладишах розділові пластини, на одному кінці яких виконані вушка, що охоплюють вісь, що відрізняється тим , що на пластинах з двох її сторін виконаний поршень, а циліндри виконані на диску, рухомо закріпленому на осі так, що забезпечується рух пари поршень-циліндр відносно один одного, утворюючи з пар поршень-циліндр кільце.

  2. Двигун по п.1, що відрізняється тим, що диск з'єднаний з порожнистим ротором так, що вони обертаються з однаковою кутовою швидкістю.

  3. Двигун по п.1, що відрізняється тим, що вісь і порожнистий циліндричний ротор своїми кінцями рухомо закріплені в торцевих кришках.

  4. Двигун по п.1, що відрізняється тим, що циліндричні шайби полого ротора кріпляться один до одного спицями, утворюючи "біляче колесо".

  5. Двигун по п.1, що відрізняється тим, що корпус виконаний у вигляді двох торцевих кришок, з'єднаних між собою кріпильними деталями, на кришках розташовані вікна підведення і відведення робочого середовища, а й свічка запалювання або насос для вприскування палива.
