ВИНАХІД
Патент Російської Федерації RU2130686
Обертачів використовується енергія ПОСТІЙНИХ МАГНІТІВ

Обертачів використовується енергія ПОСТІЙНИХ МАГНІТІВ. АЛЬТЕРНАТИВНИЙ ДВИГУН. АЛЬТЕРНАТИВНИЙ рушія. НОВІ ТИПИ ДВИГУНІВ. НОУ ХАУ. ВПРОВАДЖЕННЯ. ПАТЕНТ. ТЕХНОЛОГІЇ.

ВИНАХІД. Обертачів використовується енергія ПОСТІЙНИХ МАГНІТІВ. Патент Російської Федерації RU2130686

Ім'я заявника: Ватолин Євген Степанович
Ім'я винахідника: Ватолин Євген Степанович
Ім'я патентовласника: Ватолин Євген Степанович
Адреса для листування: 111395, Москва, вул.Червона Казанець 3-1-186, Ватоліна Е.С.
Дата початку дії патенту: 1997.12.15

Використання - як привід обертання. Вращатель містить статор, постійні магніти якого подпружінени і встановлені рухомо назовні однойменними полюсами. Постійні магніти ротора встановлені на його зовнішній стороні з обома полюсами назустріч магнітів статора. Постійні магніти кільцеподібного коромисла-маховика встановлені однойменними полюсами всередину назустріч однойменним полюсів статора і розташовані з зовнішньої сторони навколо статора. В результаті взаємодії магнітів статора, ротора і кільцеподібного коромисла-маховика відбувається обертання ротора навколо своєї осі всередині статора. Технічний результат полягає в зменшенні опору обертанню ротора. Сили, що перешкоджають обертанню ротора, виключає коромисло-маховик.

ОПИС ВИНАХОДИ

Винахід відноситься до машинобудування і може використовуватися в інших галузях народного господарства.

Відомо пристрій / 1 / - привід, що включає статор, постійні магніти якого встановлені всередину однойменними полюсами, ротор, постійні магніти якого встановлені на його зовнішній стороні обома полюсами, вісь і підшипники.

Недоліком відомого пристрою є недостатня потужність.

Метою винаходу є збільшення потужності пристрою за рахунок зменшення опору ротора обертанню.

Поставлена мета досягається тим, що вращатель складається з здвоєного статора, постійні магніти якого подпружінени і встановлені рухомо назовні однойменними полюсами, здвоєного ротора, постійні магніти якого встановлені на його зовнішній стороні обома полюсами назустріч магнітів статора, і кільцевого мотовила-маховика, постійні магніти якого встановлені однойменними полюсами всередину назустріч однойменним полюсів статора і розташованого з зовнішньої сторони навколо статора.

Обертачів використовується енергія ПОСТІЙНИХ МАГНІТІВ

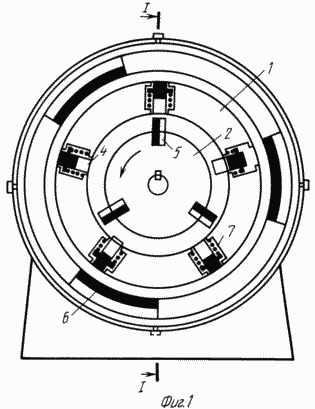

Фіг. 1 зображений вращатель, поздовжньогорозрізу

Обертачів використовується енергія ПОСТІЙНИХ МАГНІТІВ

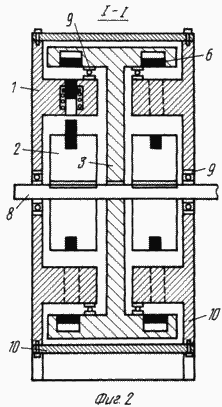

Фіг. 2. то-же, вид збоку

Вращатель містить здвоєний статор - 1, здвоєний ротор 2, який жорстко з'єднаний з віссю 8, кільцеподібне мотовило-маховик 3, і жорстко з'єднаний з віссю 8, постійні магніти здвоєного статора 4, постійні магніти ротора 5, постійні магніти мотовила-маховика 6, пружини постійних магнітів 7, вісь 86, підшипники 9 і кожух 10.

Обертачів працює наступним чином

Постійні магніти, встановлені в роторі і в статорі різнойменними полюсами, притягуються один до одного, в результаті чого відбувається поворот ротора на деякий кут. У момент, коли магніт ротора увійде в зону дії магніту статора, магніт коромисла-маховика підійде до однойменного магніту статора і відштовхне останній в тіло статора, в результаті чого пружина 8 стиснеться і протилежний кінець магніту статора вийде за межі статора всередину і буде притягувати різнойменний магніт ротора. Відбудеться поворот ротора на певний кут. При подальшому повороті ротора магніт коромисла-маховика мине магніт статора і останній під дією пружини 8 переміститься в верх статора і звільнить шлях магніту ротора. Потім відбувається взаємодія наступних трьох постійних магнітів / статора, коромисла-маховика і ротора /, розташованих по колу в сторону обертання / через один /, знову магніт коромисла-маховика заштовхне всередину магніт статора і знову станеться взаємодія магнітів статора і ротора, останній знову повернеться на деякий кут, а потім магніт статора пересунеться усередину статора, і так далі цикл повторюється з наступними магнітами.

Таким чином відбувається безперервне обертання ротора навколо своєї осі всередині статора.

Принцип роботи обох статорів і роторів аналогічний.

Полюса магнітів відтінені чернением.

ДЖЕРЕЛА ІНФОРМАЦІЇ

  1. Патент РФ N 20199016, H 02 N, 1994 г.

ФОРМУЛА ВИНАХОДУ

Вращатель, що складається зі статора, постійні магніти якого встановлені всередину однойменними полюсами, з ротора, постійні магніти якого встановлені на його зовнішній стороні обома полюсами, осей і підшипників, що відрізняється тим, що постійні магніти статора забезпечені пружинами і встановлені рухомо, а з зовнішнього боку навколо статора розміщено жорстко пов'язане з віссю ротора кільцеподібне коромисло-маховик з постійними магнітами, які однойменними полюсами тієї ж полярності звернені в бік однойменних полюсів магнітів статора так, що в момент входу магніту ротора в зону дії магніту статора магніт коромисла-маховика відштовхне його в тіло статора , стискаючи пружину і виводячи його для тяжіння з різнойменних полюсом магніту ротора.
