ВИНАХІД
Патент Російської Федерації RU2286002
п'єзоелектричні ДВИГУН
Ім'я заявника: Державна освітня установа вищої професійної освіти "Воронезька державна лісотехнічний академія" (RU)
Ім'я винахідника: Меремьянін Юрій Іванович (RU); Бушуєв Володимир Валерійович (RU); Бушуєва Людмила Миколаївна (RU); Володькина Ольга Василівна (RU)
Ім'я патентовласника: Державна освітня установа вищої професійної освіти "Воронезька державна лісотехнічний академія" (RU)
Адреса для листування: 394613, г.Воронеж, вул. Тімірязєва, 8, Воронезька державна лісотехнічний академія, патентний відділ
Дата початку дії патенту: 2005.04.22
Двигун призначений для використання в електротехніці, наприклад в пристроях приводу самописців і стрічкових механізмів магнітних носіїв інформації. Двигун містить п'єзоелементи у вигляді біморфних пластин і рухливий вузол у вигляді храпового механізму; пластини розташовані радіально, одні кінці пластин закріплені нерухомо на підставі, вільні кінці пластин охоплені пасіку, що зв'язує їх з храповим механізмом, причому площину розташування пластин перпендикулярна осі обертання храпового механізму. Винахід забезпечує підвищення ККД за рахунок збільшення моменту обертання.
ОПИС ВИНАХОДИ
Винахід відноситься до електротехніки і може бути використано в пристроях приводу самописців і стрічкових механізмів магнітних носіїв інформації.
Найбільш близьким до винаходу є синхронний п'єзоелектричний двигун, що містить п'єзоелементи у вигляді біморфних пластин і рухливий вузол (SU 430459 А, кл. Н 01 L 41/08, опубл. 30.05.1974).
Недоліком вказаного двигуна є невисокий момент обертання, що забезпечується двигуном.
Завдання винаходу - збільшення моменту обертання двигуна.
Поставлена задача вирішується за рахунок того, що в п'єзоелектричному двигуні, що містить п'єзоелементи у вигляді біморфних пластин і рухливий вузол, останній виконаний у вигляді храпового механізму, а біморфний пластини одним кінцем закріплені нерухомо на підставі і розташовані радіально в одній площині, вільні кінці біморфних пластин охоплені Пасіка, що зв'язує їх з храповим механізмом, причому площину розташування пластин перпендикулярна осі обертання храпового механізму.

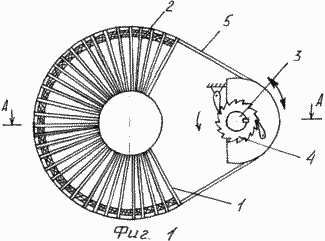

 Фиг.1 схематично зображено п'єзоелектричний двигун |

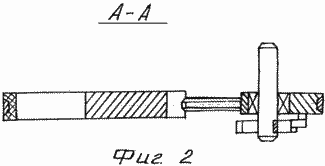

 Фиг.2 - його розріз по А-А |
Двигун містить біморфний п'єзоелементи 1, склеєні гумою 2, вихідний вал 3, храповий механізм 4, пасик 5.
ДВИГУН працює наступним чином
При подачі змінної напруги на біморфний п'єзоелементи 1 останні згинаються і їх рухливі кінці роблять коливальні рухи з частотою напруги, що подається. Пасіка, що охоплює ці рухливі кінці, починає і здійснювати коливальні рухи, які передаються храповими механізму, перетворюючого коливальні рухи в обертальний рух вихідного вала 3.
Для підвищення моменту обертання двигуна безліч біморфних п'єзоелементів електрично з'єднані паралельно, радіально встановлені і охоплені пасіку, утворюючи шків. Рух через пасик передається на храповий механізм.
В результаті цього Згинальна момент кожної пластини підсумовується один з одним і виходить значний за величиною момент обертання.
У порівнянні з відомими п'єзоелектричними двигунами в заявляється пристрої вище ресурс роботи через відсутність зносостійких прокладок, так як момент обертання передається через гумовий пасик. Ресурс роботи пасіка із силіконової гуми стабільний і дуже тривалий. Крім того, існуючі п'єзоелектричні двигуни з великим моментом обертання вимагають для свого харчування використання спеціальних перетворювачів постійної напруги в напругу ультразвукової частоти (В.В.Лавріненко, І.А.Карташов, BCВішневскій. "П'єзоелектричні двигуни", Москва. "Енергія". 1980 , с.32-33, 83-89).
Для описуваного п'єзоелектричного двигуна джерелом живлення може бути звичайна мережу з частотою 50 Гц.
ФОРМУЛА ВИНАХОДУ
П'єзоелектричний двигун, що містить п'єзоелементи у вигляді біморфних пластин і рухливий вузол, який відрізняється тим, що рухливий вузол виконаний у вигляді храпового механізму, а біморфний пластини одним кінцем закріплені нерухомо на підставі і розташовані радіально в одній площині, вільні кінці біморфних пластин охоплені пасіку, що зв'язує їх з храповим механізмом, причому площину розташування пластин перпендикулярна осі обертання храпового механізму.
