ВИНАХІД
Патент Російської Федерації RU2130684
ВАМАС-рушія
Ім'я заявника: Єгоров-Кузьмін Олександр Степанович; Чайкіна Валентина Михайлівна
Ім'я винахідника: Єгоров-Кузьмін Олександр Степанович; Чайкіна Валентина Михайлівна
Ім'я патентовласника: Єгоров-Кузьмін Олександр Степанович; Чайкіна Валентина Михайлівна
Адреса для листування: 129626, Москва, пр-т Миру 112-262, Чайкіної В.М.
Дата початку дії патенту: 1997.05.20
Використання: для повідомлення безпосередній тяги і руху в будь-якому заданому напрямку різних електрифікованим транспортних об'єктах, таким, як трамвай, тролейбус, електровоз, акумуляторний автомобіль, провідні вагони електропоїздів, метрополітену, надводні та підводні суду, а й і літальні апарати. Рушій складається з якоря з робочої обмоткою петлевого або хвильового видів індуктора, з чергується магнітної полярністю полюсів. Якір і індуктор виконані плоскими і механічно міцно з'єднані один з одним і з об'єктом тяги. При пропущенні по робочій обмотці ВАМАС-рушія постійного струму в ній виникає результуюча сила Ампера, тягне обмотку, а з нею і об'єкт тяги в обраному напрямку. При цьому відпадає необхідність в силових електродвигунах з супутніми їм редукторами, а й з приводяться ними в обертання гребними або повітряними гвинтами. Колісні ж пари відповідних об'єктів тяги позбавляються функції тяжіння, залишаючись лише засобом опори, кочення і напрямки руху об'єкта тяги. В цьому і полягає технічний результат.
ОПИС ВИНАХОДИ
Винахід відноситься до електротехніки і може бути використано в електрофікованого транспортних засобах.
Найбільш близьким до пропозиції по технічній сутності і призначенню є рушій, що складається з ряду подвійних соленоїдів з струмом, рівномірно розподілених по кільцю, в робочих зазорах яких встановлено обтічний постійним струмом провідник у вигляді кільця / см. Журнал "Техника молодежи" N 3, 1933, стр. 6-7, фіг. 2 3 /.
Принцип дії заявленого рушія, як і відомого, заснований на використанні сили Ампера F A = B · l · I, яка виникає в провіднику l зі струмом I, що знаходиться в однорідному магнітному полі з індукцією B так, що вісь провідника перпендикулярна силовим лініям поля. Напрямок сили F A визначається правилом лівої руки. При цьому в якості рушійних середовища використовується фізичний вакуум, що знаходиться в стані магнітного поля.
 |
 |
 |
 |

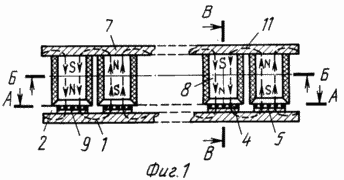

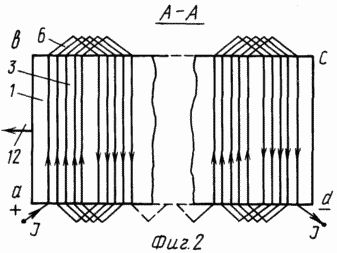

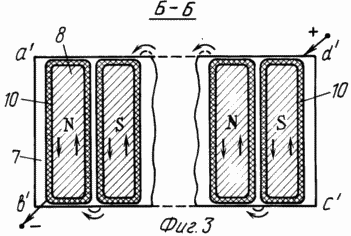

Винахід пояснюється кресленнями, де на фіг. 1 схематично представлений вид рушія в розрізі. На фіг 2 дан розріз по А-А, який зображає робочу / якірну / обмотку. На фіг. 3 дан розріз по Б-Б, який показує перетин індуктора. На фіг. 4 дан розріз по В-В, уточнююче форму і розміри полюсів і ВАМАС-рушій в цілому.
Якір 1 виконаний у вигляді феромагнітної прямокутної плити a'b'c'd. Робоча / якірна / обмотка зібрана беспазовим на її гладких виступах 2.
Прямолінійні довжиною l активні провідники 3 паралельні один одному і зібрані в однакові по їх числу групи, розташовані в зонах полюсів. Обмотка показана одношарової, виконаної з провідників круглого перетину. Однак вона може складатися з декількох шарів, а й може бути виконана з провідника квадратного або прямокутного перерізу.
Активні провідники 3 робочої обмотки з'єднані послідовно і утворюють в даному випадку петлеву обмотку. Від плюсового затиску ток, послідовно обійшовши всі провідники обмотки, приходить до мінусової клеми. Харчування обмотки здійснюється від контактів, наприклад, що ковзають по проводах контактної мережі.
Група активних провідників в магнітному полі N -полярності позначена позицією 4, група активних провідників в магнітному полі S -полярності позначена позицією 5, лобові частини робочої обмотки позначені позицією 6.
Ярмо 7 індуктора виконано у вигляді феромагнітної плити a'b'c'd ', подібної якірної плиті.
До ярму 7 індуктора приєднані полюса 8 з наконечниками 9 і з обмоткою збудження 10, що забезпечує чергуються магнітну полярність полюсів. Позицією 11 показано обрис магнітних силових ліній.
Вектором 12 позначена результуюча сила тяги, що розвивається ВАМАС-рушієм при пропущенні по його робочій обмотці постійного струму.
Вектор 12 лежить в площині робочої обмотки, перпендикулярно до середин активних провідників, і до силових ліній магнітного поля полюсів, що пронизує провідники.
Між виступами якірної плити встановлені / невідображені на кресленнях / прокладки, що розділяють групи провідників з метою запобігання їх зміщення силами Ампера. Торцеві частини ab і dc якірної плити з'єднані феромагнітними планками відповідно з a'b'і c'd 'ярма 7 індуктора для поліпшення умов ходу магнітних силових ліній у кінцевих полюсів.
На кресленнях ці планки не показані. Чи не показаний і металевий кожух, що прикриває весь ВАМАС-рушій з метою екранування його від поверхневого електричного поля Землі, яке може виключити можливість роботи ВАМАС-рушія.
ВАМАС-рушій може поєднуватися з будь-яким з сучасних електрифікованих засобів поступального руху, виключаючи з їх складу електродвигун, неминуче пов'язаний з ним редуктор і його зчеплення з провідною колісною парою, - що має місце в наземних і підземних транспортних об'єктах. У випадках же надводних і підводних об'єктів разом з електродвигуном виключаються гребні гвинти, їх вали і отвори в підводної частини корпусу судів, через які проходять вали.
ФОРМУЛА ВИНАХОДУ
Рушій, що містить індуктор, що складається з ярма, прикріплених до нього полюсів з наконечниками і обмоткою збудження, і беспазовим якір з робочою обмоткою, що відрізняється тим, що ярмо редуктора і якір мають вигляд прямокутних феромагнітних плит, механічно взаємопов'язаних так, що активні провідники робочої обмотки якоря зосереджені паралельними групами, підібраними до якоря в зонах полюсів індуктора, обмотка збудження якого створює чергуються магнітну полярність його полюсів, забезпечуючи при подачі в обмотку збудження і в робочу обмотку постійного струму результуючу силу тяги, що лежить в площині робочої обмотки перпендикулярно до середин активних провідників робочої обмотки і до пронизливим її силовим лініям магнітного поля полюсів індуктора, а рушій в цілому закритий металевим кожухом і скріплений з рамою або корпусом об'єкта тяги.
Версія для друку
Дата публікації 28.11.2006гг
