ВИНАХІД
Патент Російської Федерації RU2265526
КОЛІСНИЙ рушія
Ім'я заявника: Тамбовський державний технічний університет (ТДТУ) (RU)
Ім'я винахідника: Курочкін І.М. (RU); Челноков С.С. (RU)
Ім'я патентовласника: Тамбовський державний технічний університет (ТДТУ) (RU)
Адреса для листування: 392000, г.Тамбов, вул. Радянська, 106, ТДТУ, патентний відділ
Дата початку дії патенту: 2003.06.23
Колісний рушій містить пневматичну шину, обід, диск, штангові грунтозацепи, кожен з яких шарнірно закріплений до пальців, концентрично розташованим щодо центру диска на відстані "а" від зовнішнього кола рушія, при цьому довжина штанги грунтозацепа більше величини "а". Кожен грунтозацепи наділений властивостями штовхає механізму, обладнаний опорним черевиком, подпружинен щодо диска і тільки одним своїм кінцем шарнірно закріплений на пальці під кутом до осьовим лініям колеса з можливістю повороту в площині диска. В результаті поліпшуються тягово-зчіпні властивості рушія.
ОПИС ВИНАХОДИ
Винахід відноситься до колісних рушіїв транспортних засобів підвищеної прохідності, призначеним для руху по різним ґрунтам в умовах бездоріжжя.
Відомі активні колеса, що містять маточину, секційний обід, силові елементи, виконані у вигляді одного або декількох гідроциліндрів і впливають на обід для створення тягового зусилля, а й розподільник для почергової подачі робочого середовища в силові елементи (авторські свідоцтва СРСР №441176, кл. У 60 В 19/00, 1971 і №1641652, кл. У 60 У 19/00, 1985).
Однак внаслідок використання текучого речовини в гідравлічних або пневматичних пристроях, що створюють тягове зусилля, подібні активні колеса розвивають невисоку швидкість, утруднене їх рух на підйом, а рух назад неможливо.
Відомі колісні рушії, що містять пневматичну шину, обід, диск з симетрично розташованими по колу додатковими грунтозацепами, які або жорстко закріплені на диску, або здатні рухатися в напрямку осьових ліній колісного рушія (журнал "Трактори і сільськогосподарські машини", 2002, №2, стор .31, рис. "Знімні пристрої проти ковзання, а), б), в), г), е), ж)"). Відомі колісні рушії, що містять пневматичну шину, обід, диск з симетрично розташованими по його окружності пальцями, на яких шарнірно встановлені додаткові грунтозацепи, здатні повертатися в площині, перпендикулярній площині диска (журнал "Трактори і сільськогосподарські машини", 2002, №2, стор. 31, рис. "Знімні пристрої проти ковзання, д)").
Недоліком таких пристроїв є їх пасивність у реалізації тягового зусилля колісного рушія і короткий період дії утримує сили грунтозацепа.
Технічною задачею винаходу є поліпшення тягово-зчіпних властивостей рушія за рахунок збільшення корисної дії грунтозацепа шляхом наділення його активними властивостями штовхає механізму.

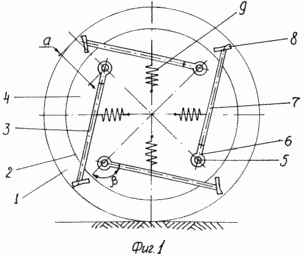

 Фиг.1 представлений колісний рушій в неактивному стані, вид збоку |

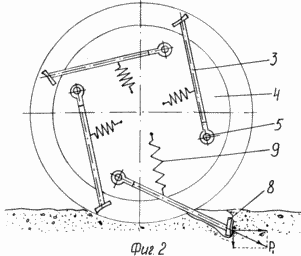

 Фиг.2 - колісний рушій в русі по слабонесущем грунті, вид збоку |
Колісний рушій містить пневматичну шину 1, обід 2, грунтозацепи-штовхачі 3, диск 4, на поверхні якого концентрично щодо його центру на відстані "а" від зовнішнього кола рушія симетрично розташовані пальці 5. Кожен грунтозацепи-штовхач складається з сережки 6 для шарнірного кріплення до пальця 5, штанги 7 і черевика для взаємодії з грунтом 8. Грунтозачепи-штовхачі 3 розташовані під кутом
до осьовим лініям колеса і мають довжину, більшу, ніж величина "а". Кожен грунтозацепи-штовхач 3 подпружинен щодо диска колеса за допомогою пружини 9 і може повертатися щодо пальця в площині диска на кут, величина якої обмежена поворотним дією пружини.
Колісна рушія працює наступним чином
При русі по твердій поверхні дорожнього покриття кожен грунтозацепи-штовхач 3 за допомогою пружини 9 знаходиться в неактивному стані так, що черевик 8 не контактує з поверхнею. При русі в умовах бездоріжжя колісний рушій занурюється в грунт на певну глибину таким чином, що при повороті колеса башмак 8 і занурюється в грунт. У разі початку буксування за рахунок збільшення окружної швидкості колісного рушія грунтозацепи-штовхач 3 отримує додатковий момент і занурюється на велику глибину. При подальшому повороті колісного рушія грунт під черевиком 8 ущільнюється і перешкоджає подальшому руху грунтозацепа 3, тим самим створюється необхідна опора для штовхає дії грунтозацепа, отримавши яку, транспортний засіб за рахунок дії горизонтальної складової від сили P 1 призупиняє буксування і рухається вперед. При подальшому повороті колісного рушія за рахунок того, що грунтозацепи-штовхач може повертатися щодо пальця в площині, паралельній площині диска, дія сили Р 1 триває до тих пір, поки наступний грунтозацепи-штовхач не отримає опору. Після цього настає момент, коли дія утримує сили слабшає настільки, що сила поворотного дії пружини 9 змушує грунтозацепи-штовхач 3 повернутися в неробочий стан.
ФОРМУЛА ВИНАХОДУ
Колісний рушій, що містить пневматичну шину, обід, диск, штангові грунтозацепи, кожен з яких шарнірно закріплений до пальців, концентрично розташованим щодо центру диска на відстані а від зовнішнього кола рушія, при цьому довжина штанги грунтозацепа більше величини а, що відрізняється тим, що кожен грунтозацепи наділений властивостями штовхає механізму, обладнаний опорним черевиком, подпружинен щодо диска і тільки одним своїм кінцем шарнірно закріплений на пальці під кутом до осьовим лініям колеса з можливістю повороту в площині диска.
Версія для друку
Дата публікації 30.12.2006гг
