ВИНАХІД
Патент Російської Федерації RU2132109
ГЕНЕРАТОР МЕХАНІЧНОЇ ЕНЕРГІЇ
Ім'я заявника: БАУР Олексій Юрійович; Огарков Вадим Михайлович
Ім'я винахідника: БАУР Олексій Юрійович; Огарков Вадим Михайлович
Ім'я патентовласника: БАУР Олексій Юрійович; Огарков Вадим Михайлович
Адреса для листування: +141021, Московська обл. Митищі, ул.Летная 30, корп.1, кв.33, Баурова Олексію Юрійовичу
Дата початку дії патенту: 1996.04.09
Винахід відноситься до галузі машинобудування і може бути використано в рухових (тягових) системах для переміщення об'єктів у просторі і в пристроях перетворення механічної енергії в інші види енергії. Винахід дозволяє знизити втрати і досягти більш високого значення величини енергії, що генерується, а й створити конструктивно простіші пристрої - генератори механічної енергії, що забезпечують ефективне отримання і перетворення механічної енергії в інші види енергії. Генератор механічної енергії містить джерело магнітного поля, виконаний у вигляді осесиметричною магнітної системи, і матеріальні тіла, виконані у вигляді встановлених з можливістю обертання роторів, механічно пов'язаних з системами попередньої розкрутки роторів і з системами приєднання роторів до споживачів механічної енергії і виконаних у вигляді тіл обертання , при цьому принаймні частина роторів виконана у вигляді кілець, що охоплюють зовнішню поверхню джерела магнітного поля, зазначені кільцеві ротори генератора виконані у вигляді сепараторів з встановленими в них з можливістю обертання додатковими роторами-роликами, введеними своїми зовнішніми поверхнями в механічне зачеплення з зовнішньої бічної поверхнею джерела магнітного поля, при цьому додаткові ротори-ролики виконані у вигляді циліндричних постійних магнітів з осьової намагніченістю. Варіанти виконання пристрою припускають різне виконання магнітної системи.
ОПИС ВИНАХОДИ
Пропонований винахід відноситься до галузі машинобудування і може бути використано в рухових (тягових) системах для переміщення об'єктів у просторі і в пристроях перетворення механічної енергії в інші види енергії.
Відомі пристрої для генерування механічної енергії, засновані на відкиданні з деякою швидкістю частини маси генератора - реактивні двигуни (див., Наприклад, [1 - 7]).
Недоліком цих пристроїв є неефективність генерування механічної енергії, обумовлена малим ККД теплових рушіїв, і суттєва неекологічність процесу і пристроїв, пов'язана з необхідністю викиду в навколишнє об'єкт середу продуктів згоряння робочої речовини реактивного рушія-генератора механічної енергії. Вимога наявності запасу палива для реактивного рушія негативного позначається на масових характеристиках такого генератора і об'єкта-споживача механічної енергії.
Відомо і пристрій для генерування механічної енергії, засноване на створенні в генераторі магнітного поля і переміщенні в цьому полі тел, механічно пов'язаних з об'єктом-споживачем механічної енергії. Цей пристрій містить джерело магнітного поля, матеріальні тіла, механічно пов'язані з об'єктом-споживачем механічної енергії, і засіб для переміщення цих тіл в магнітному полі генератора механічної енергії (див., Наприклад, [8]).
Це пристрій заснований на принципі електромагнітного прискорення зовнішнього середовища з дипольної микроструктурой без її іонізації і може використовуватися для генерування механічної енергії (наприклад, для створення тяги) як на Землі, так і в космосі.
Недоліками цього пристрою є обмежена область застосування (необхідна підходяще середовище) і відносно високі енерговитрати на генерування необхідних збуджуючих електромагнітних полів.
Найбільш близьким за технічною сутністю і досягається результату до пропонованого винаходу є пристрій - генератор механічної енергії, засноване на способі генерування механічної енергії, використовуваної для переміщення об'єкта-споживача механічної енергії в просторі, що включає в себе створення в генераторі магнітного поля з векторним потенціалом, орієнтованим під кутом 90 o - 270 o до космологическому векторному потенціалу, і переміщення в цьому полі тел, механічно пов'язаних з об'єктом-споживачем механічної енергії, в області знижених значень потенціалу, що дорівнює сумі зазначених векторних потенціалів.
Цей генератор механічної енергії містить джерело магнітного поля, виконаний у вигляді тороидальной струмового обмотки, матеріальні тіла, розміщені у внутрішній порожнині обмотки, і кошти для переміщення цих тіл, виконані у вигляді механізмів зміни положення тіл відносно поверхні обмотки.
Механізми зміни положень тел можуть бути виконані у вигляді рівномірно розміщених уздовж поверхні обмотки тяг, жорстко пов'язаних з корпусом об'єкта-споживача механічної енергії і забезпечених приводами їх висунення-прибирання уздовж радіальних напрямків утворює кола торів поверхні обмотки (див. [9] - прототип).
При цьому реалізується несиметричне розподіл речовини в околиці області простору, яка характеризується зменшеним сумарним векторних потенціалом A сум. , Що дорівнює сумі векторного потенціалу A джерела магнітного поля в пристрої-генераторі і космологічного векторного потенціалу A г, що відповідно до фізичними теоретичними уявленнями і підтверджують їх експериментальними даними, викладеними, наприклад, в роботах [10 - 21], призводить до виникнення сили F , що впливає на переміщувані тіла, механічно пов'язані з об'єктом-споживачем механічної енергії, і переміщує за рахунок виробленої при цьому процесі механічної енергії об'єкт в просторі.
Недоліками пристрою-прототипу є відносно мала величина розвивається сили, а отже, і мала величина генерованої механічної енергії, а й значні енергетичні втрати. Пристрій конструктивно досить складно; для відбору від нього генерується механічної енергії (для підключення до пристрою інших споживачів і / або перетворювачів механічної енергії в інші види енергії, наприклад, в електричну) необхідні складні додаткові пристрої і системи їх управління.
Метою пропонованого винаходу є усунення зазначених недоліків прототипу і створення конструктивно більш простих пристроїв - генераторів механічної енергії, що забезпечують зниження втрат при генеруванні і досягнення більш високого значення енергії, що генерується, тобто більш ефективне, ніж в прототипі, отримання механічної енергії.
Пропонується три варіанти конструкції пристрою, що забезпечують одержання того самого технічного результату, але які не можуть бути охоплені одним загальним пунктом формули винаходу.
У першому варіанті конструкції пристрою мета винаходу досягається за рахунок того, що в генераторі механічної енергії, що містить магнітну систему і матеріальні тіла, магнітна система генератора виконана у вигляді осесимметричного джерела магнітного поля і муздрамтеатру, виконаного у вигляді встановлених на полюсах наконечників, розвинених в радіальному відносно осі джерела магнітного поля напрямку і пов'язаних між собою на периферії, а матеріальні тіла виконані у вигляді встановлених з можливістю обертання роторів, механічно пов'язаних з системами попередньої розкрутки роторів і з системами приєднання роторів до споживачів механічної енергії і виконаних у вигляді тіл обертання, принаймні частина маси яких розміщена в просторі між бічною поверхнею джерела магнітного поля і елементами, що зв'язують на периферії полюсні наконечники магнітної системи генератора,
- при цьому принаймні частина роторів виконана у вигляді кілець, що охоплюють зовнішню бічну поверхню джерела магнітного поля генератора, і осі яких розміщені на осі симетрії джерела магнітного поля генератора,
- зазначені кільцеві ротори генератора виконані у вигляді сепараторів з встановленими в них з можливістю обертання додатковими роторами-роликами, введеними своїми зовнішніми поверхнями в механічне зачеплення з зовнішньої бічною поверхнею джерела магнітного поля генератора,
- при цьому додаткові ротори виконані у вигляді циліндричних постійних магнітів з осьової намагніченістю.
У другому варіанті конструкції пристрою мета винаходу досягається за рахунок того, що в генераторі механічної енергії, що містить магнітну систему і матеріальні тіла, магнітна система генератора виконана у вигляді двох коаксіально розташованих осесиметричних соленоїдів,
- а матеріальні тіла виконані у вигляді встановлених з можливістю обертання роторів, механічно пов'язаних з можливістю обертання роторів, механічно пов'язаних з системами попередньої розкрутки роторів і з системами приєднання роторів до споживачів механічної енергії
- при цьому принаймні частина роторів виконана у вигляді кілець, що охоплюють зовнішній соленоїд, і осі яких розташовані на осі симетрії соленоїдів,
- зазначені кільцеві ротори генератора виконані у вигляді сепараторів з встановленими в них з можливістю обертання додатковими роторами-роликами, введеними своїми зовнішніми поверхнями в механічне зачеплення з зовнішньої бічною поверхнею зовнішнього соленоїда,
- при цьому додаткові ротори виконані у вигляді циліндричних постійних магнітів з осьової намагніченістю.
У третьому варіанті конструкції пристрою мета винаходу досягається за рахунок того, що в генераторі механічної енергії, що містить магнітну систему, виконану у вигляді тороидальной струмового обмотки, і матеріальні тіла,
- матеріальні тіла розміщені зовні тороида і виконані у вигляді встановлених з можливістю обертання роторів, механічно пов'язаних з системами попередньої розкрутки роторів і з системами під'єднані роторів до споживачів механічної енергії і виконаних у вигляді тіл обертання, осі яких розташовані перпендикулярно до площин утворює окружності тороида,
- принаймні частина роторів виконана у вигляді кілець, що охоплюють тороид в перетинах утворює окружності тороида, осі яких відбуваються через центр утворює окружності тороида,
- зазначені кільцеві ротори генератора виконані у вигляді сепараторів з встановленими в них з можливістю обертання додатковими роторами-роликами, введеними своїми зовнішніми поверхнями в механічне зачеплення з зовнішньої бічною поверхнею джерела магнітного поля генератора,
- при цьому додаткові ротори виконані у вигляді циліндричних постійних магнітів з осьової намагніченістю.
У всіх трьох варіантах конструкції генератора механічної енергії в якості механічного зачеплення додаткових роторів з зовнішньої бічною поверхнею джерела магнітного поля генератора може бути використано зубчасте, фрикційне або будь-яке інше зачеплення. Всю масу або принаймні частина маси роторів будь-якого варіанту пристрою рекомендується виконувати з речовини з щільністю не менше 8000 кг / м 3, наприклад з танталу.
При виконанні пристроїв - генераторів механічної енергії - зазначеним чином сила F, що виникає внаслідок створення нерівномірного розподілу речовини в області простору, яка характеризується зменшеним сумарним векторних потенціалом A сум. , Що дорівнює сумі векторного потенціалу A джерела магнітного поля генератора механічної енергії і космологічного векторного потенціалу A г, і що впливає на матеріальні тіла, розміщені в цій області, по крайней мере частиною своєї маси і обертаються навколо осей, перпендикулярних площинах, в яких розташовані вектори векторного потенціалу магнітного поля генератора механічної енергії і космологічного векторного потенціалу, після досягнення цим тілами (за рахунок їх попередньої розкрутки) режиму вільного инерциального обертання (тобто режиму рівності нулю моменту зовнішніх сил відносно центра інерції тіла), призводить до подальшого розкручування тел, внаслідок чого генерується при цьому механічна енергія може бути відведена до споживачів (наприклад, до електрогенератора або до обертових елементів транспортних засобів), що оптимальним чином забезпечується запропонованими варіантами конструкції пристрою. При цьому повністю виключаються або зводяться до мінімуму енергетичні втрати, зумовлені ефектами, що виникають при обертанні електропровідних тіл в магнітному полі.
Винахід відповідає критеріям для отримання патенту:
- критерію новизни, оскільки запропоноване технічне рішення невідомо з сучасного рівня техніки (відсутні відомості про аналоги, які стали загальнодоступними до дати пріоритету винаходу);
- критерієм наявності винахідницького рівня, оскільки він для спеціаліста явно не випливає з рівня техніки (Ця інформація базується на нових фізичних принципах і явищах, див., наприклад, [10 - 21]);
- критерієм промисловій придатності, оскільки отримано дослідне експериментальне підтвердження існування нових фізичних явищ, на яких базується винахід, і впливу виникають при цьому сил на матеріальні тіла (див., наприклад, [16 - 21]).
Суть винаходу пояснюється кресленнями, на яких зображено:

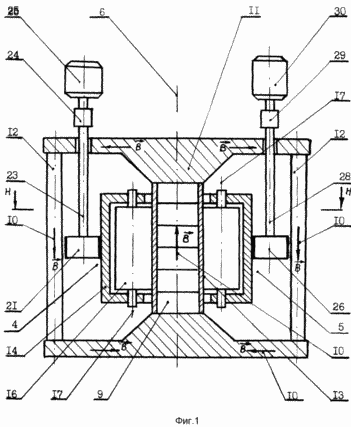

Фіг. 1 - принципова конструктивна схема першого варіанту генератора механічної енергії з джерелом магнітного поля - циліндричної осесиметричною магнітною системою, виконаної у вигляді набору постійних магнітів з осьової намагніченістю, зовні якої розміщені ротори - обертові матеріальні тіла, один з яких виконаний у вигляді кільцевого сепаратора, з встановленими в ньому додатковими роторами, виконаними у вигляді циліндрів-роликів, закріплених в сепараторі з можливістю їх обертання, і введеними своїми зовнішніми поверхнями в механічне зачеплення з зовнішньої бічною поверхнею джерела магнітного поля генератора;

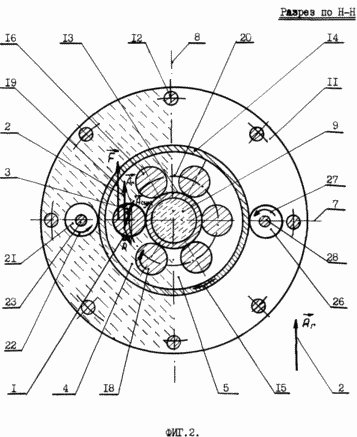

Фіг. 2 -разрез по Н-Н генератора по фіг. 1 із зазначенням взаємного розташування вектор-потенціалу A джерела магнітного поля генератора, космологічного векторного потенціалу A г і вектора сили F, що діє на матеріальне тіло (ротор-ролик) і обертає його;

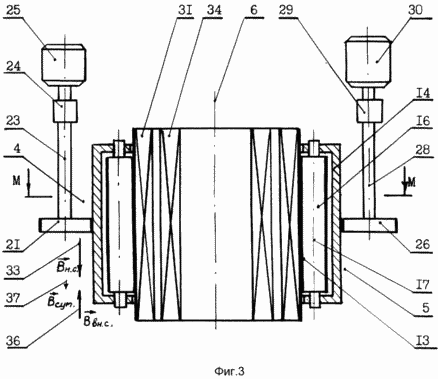

Фіг. 3 - принципова конструктивна схема другого варіанту генератора механічної енергії з осесиметричним джерелом магнітного поля, виконаним у вигляді двох коаксіально розташованих соленоїдів, що мають протилежно спрямовані вектори магнітної індукції створюваних ними магнітних полів, і ротором, виконаним у вигляді кільцевого сепаратора з встановленими в ньому додатковими роторами, виконаними у вигляді циліндрів-роликів, закріплених в сепараторі з можливістю їх обертання, і введеними своїми зовнішніми поверхнями в механічне зачеплення з зовнішньої бічною поверхнею джерела магнітного поля генератора;

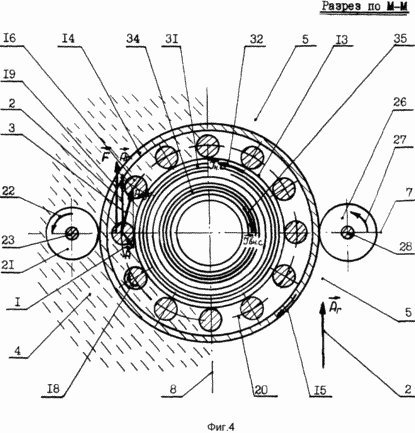

Фіг. 4 - розріз по М-М генератора по фіг. 3 із зазначенням взаємного розташування вектор-потенціалу A джерела магнітного поля генератора, космологічного векторного потенціалу A г і вектора сили F, що діє на матеріальне тіло (ротор-ролик) і обертає його;

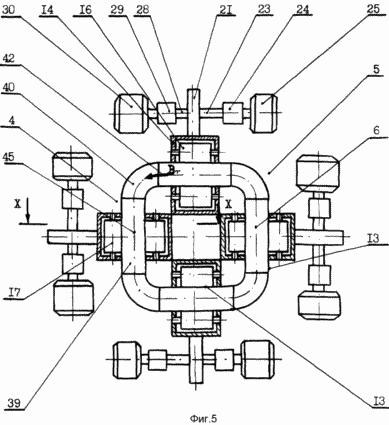

Фіг. 5 - принципова конструктивна схема третього варіанту генератора механічної енергії, тороїдальна струмовий обмотка якого виконана у вигляді окремих прямолінійних ділянок, пов'язаних між собою криволінійними переходниками, і роторами, виконаними у вигляді кільцевих сепараторів з встановленими в них додатковими роторами, виконаними у вигляді циліндрів-роликів, закріплених в сепараторі з можливістю їх обертання, і введеними своїми зовнішніми поверхнями в механічне зачеплення з зовнішньої бічною поверхнею джерела магнітного поля генератора;

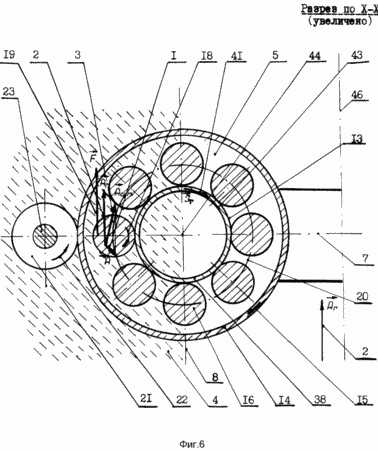

Фіг. 6 - розріз по Х-Х генератора по фіг. 5 із зазначенням взаємного розташування вектор-потенціалу A джерела магнітного поля генератора, космологічного векторного потенціалу A г і вектора сили F, що діє на матеріальні тіла (ротор-ролик) і обертає його.
На кресленнях позначено:
поз. 1 - вектор-потенціал (A) джерела магнітного поля генератора механічної енергії; (Вказано на фіг. 2, 4, 6);
поз. 2 - космологічний вектор-потенціал (A г); (Фіг. 2, 4, 6);
поз. 3 - сумарний вектор-потенціал (A сум.), Що дорівнює сумі векторного потенціалу 1 (A) джерела магнітного поля генератора механічної енергії і космологічного векторного потенціалу 2 (A г); (Фіг. 2, 4, 6);
поз. 4 область простору зі зниженим сумарним векторних потенціалом 3 (A сум.); (Фіг. 1 - 6);
поз. 5 - область простору з незмінним, постійним сумарним векторних потенціалом, рівним космологическому векторному потенціалу 2 (A г) (фіг. 1 - 6);
поз. 6 - вісь симетрії джерела магнітного поля генератора механічної енергії (одночасно - вісь обертання ротора-сепаратора 14); (Фіг. 1, 3, 5);
поз. 7 - горизонтальна вісь поперечного перерізу генератора механічної енергії, яка визначає в сукупності з вертикальною віссю 8 площину розташування векторів 1 (A), 2 (A г), перпендикулярну осях 6, 17 обертання роторів 14, 16; (Фіг. 2, 4, 6);
поз. 8 - вертикальна вісь поперечного перерізу генератора механічної енергії, яка визначає в сукупності з горизонтальною віссю 7 площину розташування векторів 1 (A), 2 (A г), перпендикулярну осях 6, 17 обертання роторів 14, 16; (Фіг. 2, 4, 6);
поз. 9 - джерело магнітного поля, виконаний у вигляді постійного циліндричного магніту з осьової намагніченістю; (Фіг. 1, 2);
поз. 10 - вектор індукції (B) джерела 9 магнітного поля генератора механічної енергії із замкнутим магнітопроводом; (Фіг. 1);
поз. 11 - полюсной наконечник муздрамтеатру першого варіанту конструкції генератора механічної енергії; (Фіг. 1, 2);
поз. 12 - магнітопроводящій стрижень; (Фіг. 1, 2);
поз. 13 - зовнішня бокова поверхня джерела магнітного поля (постійного магніту 9 - фіг. 1, 2); сукупності зовнішнього 31 і внутрішнього 34 соленоїдів - фіг. 3, 4; тороидальной струмового обмотки 38 (її ділянок 39, 40 - фіг. 6), що обмежує область простору з мінімумом сумарного векторного потенціалу 3 (A сум.);
поз. 14 - матеріальне тіло - ротор, виконаний у вигляді циліндричного кільця - сепаратора; (Фіг. 1 - 6);
поз. 15 - напрямок обертання ротора-сепаратора 14; (Фіг. 2, 4, 6);
поз. 16 - матеріальне тіло - ротор, виконаний у вигляді циліндра - ролика, встановлений з можливістю його обертання в сепараторі 14; (Фіг. 1 - 6);
поз. 17 - вісь обертання ротора-ролика 16; (Фіг. 1, 3, 5);
поз. 18 - напрямок обертання ротора 16; (Фіг. 2, 4, 6);
поз. 19 - сумарна механічна сила (F), що виникає в області 4 зниженого значення сумарного потенціалу 3 (A сум.) І вращающая матеріальні тіла - ротори 14, 16; (Фіг. 2, 4, 6);
поз. 20 - траєкторія руху точок осі 17 обертання матеріального тіла (ротора-ролика 16) при обкатці їм поверхні 13, що охоплює область простору з мінімумом сумарного потенціалу 3 (A сум.), А й збігається з цієї траєкторією окружність розміщення осей 17 роторів-роликів 16 в роторі-сепараторі 14; (Фіг. 2, 4, 6);
поз. 21 - диск для попередньої розкрутки ротора-сепаратора 14 (фіг. 1 - 6) і (фіг. 5, 6) для механічного зв'язку ротора-сепаратора 14 зі споживачем 30 механічної енергії;
поз. 22 - напрямок обертання диска 21; (Фіг. 2, 4, 6);
поз. 23 - вал диска 21 для попередньої розкрутки ротора-сепаратора 14; (Фіг. 1 - 6);
поз. 24 - керована муфта системи 25 попередньої розкрутки роторів 14, 16; (Фіг. 1, 3, 5);
поз. 25 - система попередньої розкрутки роторів 14, 16; (Фіг. 1, 3, 5);
поз. 26 - диск для механічного зв'язку ротора-сепаратора 14 зі споживачем 30 генерується механічної енергії;
поз. 27 - напрямок обертання диска 26; (Фіг. 2, 4);
поз. 28 - вал диска 26 (фіг. 1 - 4) та диска 21 (фіг. 5) для механічного зв'язку ротора-сепаратора 14 зі споживачем 30 генерується механічної енергії;
поз. 29 - керована муфта споживача 30 генерується механічної енергії; (Фіг. 1, 3, 5);
поз. 30 - споживач генерується механічної енергії; (Фіг. 1, 3, 5);
поз. 31 - зовнішній соленоїд джерела магнітного поля магнітної системи соленоідального типу; (Фіг. 3, 4);
поз. 32 - напрямок струму (I н.с.) в зовнішньому соленоїді 31; (Фіг. 4);
поз. 33 - вектор (B н.с.) індукції магнітного поля зовнішнього соленоїда 31; (Фіг. 3);
поз. 34 - внутрішній соленоїд джерела магнітного поля магнітної системи соленоідального типу; (Фіг. 3, 4);
поз. 35 - напрямок струму (I вн.с.) у внутрішньому соленоїді 34; (Фіг. 4);
поз. 36 - вектор (B вн.с.) індукції магнітного поля внутрішнього соленоїда 34; (Фіг. 3);
поз. 37 - вектор (B сум.) Індукції сумарного магнітного поля від зовнішнього 31 і від внутрішнього 34 соленоїдів; (Фіг. 3);
поз. 38 - тороїдальна струмовий обмотка; (Фіг. 6);
поз. 39 - прямолінійний ділянку тороидальной струмового обмотки 38; (Фіг. 5);
поз 40 - вигнутий перехідник тороидальной струмового обмотки 38; (Фіг. 5);
поз. 41 - напрямок струму (I т) в тороидальной струмового обмотці 38 (в її ділянках 39, 40); (Фіг. 6);
поз. 42 - вектор (B т) індукції магнітного поля тороидальной струмового обмотки 38 (її ділянок 39, 40); (Фіг. 5);
поз. 43 - утворює коло тороида 38 (його ділянок 39, 40); (Фіг. 6);
поз. 44 - центр утворює окружності 43 тороида 38 (його ділянок 39, 40); (Фіг. 6);
поз. 45 - дотична до осі 6 симетрії тороїда 38; (Фіг. 5);
поз. 46 - утворює вісь тороида 38, навколо якої проводиться обертання утворює окружності 43 при формуванні тороида 38; (Фіг. 6).
Відповідно до креслення в першому варіанті конструкції генератор механічної енергії (фіг. 1, 2) містить магнітну систему, виконану у вигляді осесимметричного щодо осі 6 симетрії джерела 9 магнітного поля 10 (B), зокрема у вигляді постійного циліндричного магніту 9 з осьової намагніченістю , і муздрамтеатру, виконаного у вигляді встановлених на плюсах джерела 9 магнітного поля полюсних наконечників 11, розвинених в радіальному відносно осі 6 джерела 9 магнітного поля напрямку і пов'язаних між собою на периферії за допомогою набору магнітопроводящіх стрижнів 12, а й матеріальні тіла, виконані у вигляді встановлених з можливістю обертання роторів.
Частина цих роторів виконана у вигляді кілець 14, що охоплюють зовнішню бічну поверхню 13 джерела 9 магнітного поля 10 (B) генератора; осі кілець 14 розміщені на осі 6 симетрії джерела 9 магнітного поля генератора.
Зазначені кільцеві ротори 14 генератора виконані у вигляді сепараторів, з встановленими в них по колу 20 з можливістю обертання навколо осей 17, паралельних осі 6, додатковими роторами-роликами 16, введеними своїми зовнішніми поверхнями в механічне зачеплення (наприклад, фрикційне або зубчасте) з зовнішньої бічною поверхнею 13 джерела 9 магнітного поля 10 (B) генератора, при цьому додаткові ротори 16 виконані у вигляді циліндричних постійних магнітів з осьової (уздовж осі 17) намагніченістю.
Матеріальні тіла - ротори-сепаратори 14 (а через них і ротори-ролики 16) через диск 21, вал 23 і керовану муфту 24 механічно пов'язані з системою 25 попередньої розкрутки цих роторів (наприклад, з електромотором), а через диск 26, вал 28 і керовану муфту 29 механічно пов'язані зі споживачем 30 генерується механічної енергії (наприклад, з електрогенератором).
У другому варіанті конструкції генератор механічної енергії (фіг. 3 - 4) містить магнітну систему - джерело магнітного поля 37 B сум. , Виконану у вигляді двох коаксіально розташованих осесиметричних соленоїдів: зовнішнього 31 і внутрішнього 34, і матеріальні тіла, виконані у вигляді встановлених з можливістю обертання роторів.
Частина цих роторів виконана у вигляді кілець 14, що охоплюють зовнішній соленоїд 31; осі кілець 14 розміщені на осі 6 симетрії соленоїдів 31, 34.
Зазначені кільцеві ротори 14 генератора виконані у вигляді сепараторів з встановленими в них по колу 20 з можливістю обертання навколо осей 17, паралельних осі 6, додатковими роторами-роликами 16, введеними своїми зовнішніми поверхнями в механічне зачеплення (наприклад, фрикційне або зубчасте) з зовнішньої бічної поверхнею 13 джерела магнітного поля 37 (B сум.) генератора (з зовнішньої бічною поверхнею 13 зовнішнього соленоїда 31), при цьому додаткові ротори 16 виконані у вигляді циліндричних постійних магнітів з осьової (уздовж осі 17) намагніченістю.
Матеріальні тіла - ротори-сепаратори 14 (а через них і ротори-ролики 16) через диск 21, вал 23 і керовану муфту 24 механічно пов'язані з системою 25 попередньої розкрутки цих роторів (наприклад, з електромотором), а через диск 26, вал 28 і керовану муфту 29 механічно пов'язані зі споживачем 30 генерується механічної енергії (наприклад, з електрогенератором).
У третьому варіанті конструкції генератор механічної енергії (фіг. 5 - 6) містить магнітну систему, виконану у вигляді тороидальной струмового обмотки 38 (яка, в свою чергу, може бути виконана у вигляді окремих прямолінійних ділянок 39, сполучених між собою криволінійними переходниками 40 (фіг . 5)), і матеріальні тіла, розміщені зовні тороида 38 (зовні його ділянок 39, 40) і виконані у вигляді встановлених з можливістю обертання роторів.
Частина цих роторів виконана у вигляді кілець 14, що охоплюють тороид 38 (його ділянки 39) в перетинах утворює окружності 43 тороида 38; осі 6 кілець 14 проходять через центр 44 утворює окружності 43 тороида 38 і розташовані перпендикулярно до площин утворює окружності 43 тороида 38.
Зазначені кільцеві ротори 14 генератора виконані у вигляді сепараторів з встановленими в них по колу 20 з можливістю обертання навколо осей 17, паралельних дотичним 45 до осі 6 симетрії тороїда 38, додатковими роторами-роликами 16, введеними своїми зовнішніми поверхнями в механічне зачеплення (наприклад, фрикційне або зубчасте) з зовнішньої бічною поверхнею 13 джерела магнітного поля 42 (B т) генератора (з зовнішньої бічною поверхнею 13 тороида 38 (його ділянок 39)), при цьому додаткові ротори 16 виконані у вигляді циліндричних постійних магнітів з осьової (уздовж осі 17) намагниченностью.
Матеріальні тіла - ротори-сепаратори 14 (а через них і ротори-ролики 16) через диск 21, вал 23 і керовану муфту 24 механічно пов'язані з системою 25 попередньої розкрутки цих роторів (наприклад, з електромотором), а через той же диск 21, вал 28 і керовану муфту 29 механічно пов'язані зі споживачем 30 генерується механічної енергії (наприклад, з електрогенератором).
Генератор механічної енергії працює наступним чином:
У першому варіанті конструкції генератора, зображеному на фіг. 1, 2 і виконаному відповідно до п. 1 формули винаходу, джерелом 9 магнітного поля, виконаним у вигляді постійного циліндричного магніту з осьової (уздовж осі 6) намагніченістю, (або, наприклад, аналогічним йому соленоидом) в областях 4 і 5 простору між бічною поверхнею 13 джерела 9 магнітного поля і елементами (магнітопроводящімі стрижнями 12), що зв'язують на периферії полюсні наконечники 11 магнітної системи генератора, створюють магнітне поле 10 (B), вектор-потенціал 1 (A) якого в областях 4, 5 простору розташовується в площинах , перпендикулярних осі 6 симетрії джерела 9 магнітного поля 10 (B) (тобто в площинах, які визначаються, наприклад, сукупністю горизонтальної 7 і вертикальної 8 осей поперечного перерізу генератора механічної енергії - фіг. 2).
Основна частина індукції (B) цього магнітного поля сконцентрована в магніті 9, в полюсних наконечниках 11 і в периферійних елементах муздрамтеатру (в магнітопроводящіх стрижнях 12), так що у внутрішньому просторі муздрамтеатру в областях 4, 5 між бічною поверхнею 13 джерела 9 магнітного поля і периферійними елементами 12 створена локальна зона зі зниженим значенням індукції (B) магнітного поля магнітної системи генератора механічної енергії.
Потім пристрій орієнтують таким чином, щоб забезпечити створення в тій же частині його внутрішнього простору між бічною поверхнею 13 джерела 9 магнітного поля 10 (B) і набором магнітопроводящіх стрижнів 12 в зоні, де розміщені повністю або частиною своєї маси матеріальні тіла-ротори 14 і 16 , області 4 зі зниженим значенням сумарного векторного потенціалу 3 (A сум.), що дорівнює сумі векторного потенціалу 1 (A) джерела 9 магнітного поля 10 (B) генератора механічної енергії і космологічного векторного потенціалу 2 (A г).
Як відомо (див., Наприклад, [9]), це досягається шляхом орієнтування вектор-потенціалу 1 (A) джерела 9 магнітного поля магнітної системи генератора механічної енергії під кутом від 90 o до 270 o до вектору космологічного векторного потенціалу 2 (A г ) (оскільки відповідно до теорії і експериментами [10-21] величина космологічного векторного потенціалу 2 (A г) при його взаємодії з будь-яким іншим векторним потенціалом струму може бути лише зменшена до деякого сумарного векторного потенціалу 3 (A сум.) і не може бути збільшена, наприклад, при збігу напрямків космологічного вектора-потенціалу 2 (A г) і іншого вектора-потенціалу, що взаємодіє з 2 (A г)).
При інший взаємної орієнтації векторів 1 (A) і 2 (A г) в просторі утворюється область 5 з незміненим по відношенню до величини космологічного векторного потенціалу 2 (A г) (рівного величині 2 (A г)) постійним значенням сумарного векторного потенціалу 3 ( A сум.).
Як видно з векторних діаграм на фіг. 2, 4, 6, максимальне зменшення сумарного векторного потенціалу 3 (A сум.) Має місце при протилежних напрямках вектора 2 (A г) і взаємодіє з ним вектор-потенціалу 1 (A), тобто при їх взаємному розташуванні під 180 o.
(Зауважимо при цьому, що графічно иллюстрируемое на фіг. 2, 4, 6 складання векторів 1 (A) і 2 (A г) показано умовно і служить тільки для наочності; аналітично їх сума виражається складним математичним рядом, див., Наприклад, [ 19, 20]).
Експериментально встановлено (див., Наприклад, [20, стр. 37], [21, стр. 5], що напрямок поля космологічного векторного потенціалу 2 (A г) з досить великою точністю практично постійно в області Сонячної системи і має на Землі координати : пряме сходження: 270 o ± 7 o і схиляння: +30 o.
(Зазначені числові значення координат дано при використанні другої екваторіальної системи небесних координат, див., Наприклад, [22, стр. 26-30, рис.5]).
Ці координати практично збігаються з координатами добре відомої в астрономії точки апекса Сонця (точки на небесній сфері, до якої спрямований вектор швидкості Сонця [22, стр. 456-457]) - див., Наприклад, [20, стр. 39], [ 21, стор. 5], що слід і з теорії [15, 20].
Тобто, в будь-якій точці Землі завжди відомо напрямок вектора 2 (A г) і зміни цього напрямку при добовому і річному русі Землі, а й відомо напрямок (і величина) векторного потенціалу 1 (A) джерела магнітного поля для кожного конкретного пристрою і будь-якого його намагніченого і / або струмопровідних елементів відповідно до фізико-математичним визначенням терміна "векторний потенціал" (див., наприклад, [23, стр. 219]).
(Зокрема, наприклад, напрямок векторного потенціалу A джерела магнітного поля, створюваного електричним струмом I, збігається поблизу провідника зі спрямуванням цього струму I).
У зображених на кресленнях пристроях вектор-потенціал 1 (A) спрямований по концентричних колах, які лежать в площинах, перпендикулярних осі 6 симетрії джерела магнітного поля генератора механічної енергії, тобто в площинах, паралельних площині, яка визначається сукупністю осей 7 і 8.
Таким чином, практично необхідний для роботи генератора його орієнтування в просторі здійснюється шляхом направлення осі 7 або 8, або будь-який інший осі, що лежить в тій же або в будь-який інший з паралельних один одному площинах, кожна з яких визначається системою осей типу 7, 8, в напрямку (у другій екваторіальній системі небесних координат): пряме сходження: 2170 o ± 7 o і схиляння: +30 o (тобто, по суті, в напрямку апекса Сонця) і шляхом підтримки (відстеження збереження) цього напрямку протягом всього часу роботи генератора. Останнє легко забезпечується відомими аналогічними системами орієнтування в просторі і стеження за необхідними фізичними об'єктами в відомих пристроях, наприклад такими, як системи управління рухом телескопів, геліоустановок і т. П. При цьому зазначена система орієнтування для запропонованого генератора навіть простіше, ніж такі ж системи для телескопів, геліоустановок і т.п. пристроїв, тому що внаслідок азимутальной симетрії конструкції генератора в потрібному напрямку повинна бути спрямована не якась одна конкретна, жорстко визначена в просторі вісь, а площину, перпендикулярна осі 6 симетрії джерела магнітного поля, тобто згадана вісь може бути розташована в цій площині в будь-якому азимутному положенні, в тому числі і бути змінної у напрямку в процесі роботи генератора (при збереженні, природно, завжди орієнтована в просторі зазначеній площині, яка визначається сукупністю осей 7 і 8).
В результаті описаних вище операцій в області 4 має місце одночасне зменшення і сумарного вектор-потенціалу 3 (A сум.) І індукції (B) магнітного поля генератора.
Включивши муфти 24, системою 25 через вал 23, обертаючи диск 21 в напрямку 22, здійснюють попередню розкрутку в напрямках 15 і 18 відповідно ротора-сепаратора 14 і встановлених в ньому роторів-роликів 18, які при цьому здійснюють рух обкатки зовнішньої бокової поверхні 13 джерела 9 магнітного поля (B), що обмежує область простору з мінімумом сумарного потенціалу 3 (A сум.).
Оскільки впливає на матеріальні тіла-ротори 14 і 16 сила 19 (F) збільшується зі зростанням швидкості обертання роторів, то після подолання всіх сил опору (тертя, електродинамічні сили ...) обертаються ротори виходять на режим вільного инерциального обертання (тобто на режим рівності нулю моменту зовнішніх сил відносно центра інерції тіла (в число цих сил входить і рушійна сила 19 (F)), а далі відбувається подальше збільшення кутової швидкості роторів 14, 16 і обертається ними в напрямку 27 диска 26 і генерування механічної енергії.
Включенням керованої муфти 29 через вал 28 забезпечується відведення енергії, що генерується від матеріальних тіл: від ротора-сепаратора 14 і встановлених в ньому роторів-роликів 16 до її споживання 30.
Згаданий вище режим досягнення рівності нулю моменту зовнішніх сил відносно центра інерції тіла, після якого здійснюють зняття попереднього розкручує впливу (відключення системи 25 муфтою 24), визначається, наприклад, шляхом реєстрації при роботі генератора залежно числа обертів електродвигуна системи 25 попередньої розкрутки роторів 14, 16 від напруги, що подається на обмотку електродвигуна, і фіксується по тій точці перегину цієї залежності, після якої зростання числа обертів починає здійснюватися без збільшення (і навіть при зниженні) величини подається на обмотку електродвигуна напруги.
При підключенні навантаження - споживача 30 механічної енергії в пристрої виникають додаткові сили, які гальмують ротори 14 і 16. Ці сили обумовлені витратами енергії на супроводжуючу описуваний процес генерування механічної енергії униполярного генерування електричної енергії, ефективність якого, як відомо (див., Наприклад, [23 , стор. 549-553]), залежить від величини магнітної індукції (B) в зоні розташування тіл, що обертаються і від швидкості їх обертання. Будь-які зміни швидкості обертання матеріальних тел-роторів, викликані, наприклад, зміною навантаження на споживача 30, призводять до додаткових ( "уніполярним") втрат енергії в пристрої. Особливо несприятливі умови при цьому створюються для роторів-роликів 16, які знаходяться в області градієнтного зміни величини індукції (B) магнітного поля, внаслідок чого навіть при постійних швидкостях обертання цих роторів по масі їх матеріальних тіл відбувається безперервне перетікання електричних струмів з відповідними втратами.
Однак оскільки конструкція першого варіанту пристрою забезпечує конструкцію і замикання силових ліній магнітного поля 10 (B) за масою полюсних наконечників 11 і елементів 12 магнітної системи, в зоні 4 (як зазначено вище) величина індукції (B) магнітного поля мала і, отже, малі втрати енергії при її генеруванні, тобто ефективність процесу генерування механічної енергії висока.
У другому варіанті конструкції генератора, зображеному на фіг. 3, 4 і виконаному відповідно до п. 2 формули винаходу, шляхом заживлення протилежно спрямованими струмами 32 (I н.с.) і 35 (I вн.с.) відповідно зовнішнього 31 і внутрішнього 34 соленоїдів джерела магнітного поля в генераторі створюють магнітне поле, вектор-потенціал 1 (A) якого розташовується в площинах, перпендикулярних осі 6 симетрії джерела магнітного поля (т. е. в площинах, паралельних площині, яка визначається сукупністю осей 7 і 8).
Через відмінності в радіальних розмірах соленоїдів 31 і 34, а і внаслідок можливості пропускання по цим соленоїд різних за абсолютною величиною струмів 32 (I н.с.) і 35 (I вн.с.) (тобто внаслідок можливості створення різних за величиною значень магнітної індукції 33 (B н.с.) і 33 (B вн.с.)) в просторі зовні бічній поверхні 13 джерела магнітного поля утворюється локальна зона зі зниженим значенням індукції 37 (B сум.) сумарного від зовнішнього 31 і від внутрішнього 34 соленоїдів магнітного поля (B сум. = B н.с.) + (B вн.с.).
Потім пристрій орієнтують таким чином, щоб забезпечити створення в тій же локальній зоні простору зовні від бічної поверхні 13 джерела магнітного поля (від соленоїдів 31, 34) в області, де розміщені повністю або частиною своєї маси матеріальні тіла 14 і 16, області 4 зі зниженим значенням сумарного потенціалу 3 (A сум.).
Це здійснюється і, як і для першого варіанту конструкції генератора, шляхом направлення осі 7 або 8, або будь-який інший осі, що лежить в тій же або в будь-який інший з паралельних один одному площинах, кожна з яких визначається системою осей типу 7, 8, в напрямку (у другій екваторіальній системі небесних координат): пряме сходження: 270 o ± 7 o і схиляння: +30 o (тобто, по суті, в напрямку апекса Сонця) і шляхом підтримки (відстеження збереження) цього напрямку протягом усього часу роботи генератора. (Або, іншими словами, шляхом орієнтування осі 6 симетрії джерела (31, 34) магнітного поля 37 (B сум.) Генератора перпендикулярно напрямку космологічного вектор-потенціалу 2 (A г)).
В результаті в області 4 простору має місце одночасне зменшення і сумарного вектор-потенціалу 3 (A сум.) І індукції 37 (B сум.) Магнітного поля генератора.
Включивши муфти 24, системою 25 через вал 23, обертаючи диск 21 в напрямку 22, здійснюють попередню розкрутку в напрямках 15 і 18 відповідно ротора-сепаратора 14 і встановлених в ньому роторів-роликів 16, які при цьому здійснюють рух обкатки зовнішній бічній поверхні 13 джерела (31, 34) магнітного поля 37 (B сум.), що обмежує область простору з мінімумом сумарного потенціалу 3 (A сум.).
Оскільки впливає на матеріальні тіла-ротори 14 і 16 сила 19 (F) збільшується зі зростанням швидкості обертання роторів, то після подолання всіх сил опору (тертя, електродинамічні сили ...) обертаються ротори виходять на режим вільного інерційного обертання (тобто на режим рівності нулю моменту зовнішніх сил відносно центра інерції тіла (в число цих сил входить і рушійна сила 19 (F)) і далі відбувається подальше збільшення кутової швидкості роторів 14, 16 і обертається ними в напрямку 27 диска 26 і генерування механічної енергії.
Включенням керованої муфти 29 через вал 28 забезпечується відведення енергії, що генерується від матеріальних тіл: від ротора-сепаратора 14 і встановлених в ньому роторів-роликів 16 до її споживачеві 30.
Так само, як і в першому варіанті конструкції генератора, в другому варіанті конструкції при підключенні споживача 30 механічної енергії в пристрої виникають додаткові сили, які гальмують ротори 14 і 16. Ці сили обумовлені витратами енергії на супроводжуючу описуваний процес генерування механічної енергії униполярного генерування електричної енергії. Будь-які зміни швидкості обертання матеріальних тел-роторів, викликані, наприклад, зміною навантаження на споживача 30, призводять до додаткових ( "уніполярним") втрат енергії в пристрої. Особливо несприятливі умови при цьому створюються для роторів-роликів 16, які знаходяться в області градієнтного зміни величини індукції 37 (B сум.) Магнітного поля, в наслідок чого, навіть при постійних швидкостях обертання цих роторів, по масі їх матеріальних тіл відбувається безперервне перетікання електричних струмів з відповідними втратами.
Однак оскільки конструкція другого варіанту пристрою за рахунок додавання в магнітній системі генератора двох осесиметричних магнітних полів з протилежно спрямованими векторами 33 (B н.с.) і 36 (B вн.с.) магнітної індукції забезпечує зниження абсолютної величини індукції 37 (B сум. ) сумарного магнітного поля генератора в зоні 4, то згадані втрати енергії при її генеруванні малі і ефективність процесу генерування механічної енергії висока.
У третьому варіанті конструкції генератора, зображеному на фіг. 5, 6 і виконаному відповідно до п. 3 формули винаходу, шляхом заживлення струмом 41 (I т) тороидальной струмового обмотки 38 (і її елементів 36, 40) в генераторі створюють магнітне поле, вектор-потенціал 1 (A) якого розташовується в площинах, перпендикулярних осі 6 симетрії джерела магнітного поля (тобто в площинах, які визначаються площиною відповідної утворює окружності 43 тороида 38 (його ділянок 39, 40)).
Оскільки в тороіде магнітне поле з індукцією 42 (B т) цілком локалізовано всередині його обсягу (див., Наприклад, [24]) в просторі зовні бічній поверхні 13 тороида 38 (його ділянок 39, 40) (зовні джерела магнітного поля) поза тороида створюється зона, в якій індукція 42 (B т) відсутня, а вектор-потенціал 1 (A) має деяку цілком певну величину (див., наприклад, [25]), яка може бути заміряна, зокрема, за допомогою надпровідних квантових інтерферометрів (СКВИДов) [26].
Потім пристрій орієнтують таким чином, щоб забезпечити створення в тій же локальній зоні простору зовні від бічної поверхні 13 джерела магнітного поля (від тороидальной струмового обмотки 38 (від її ділянок 39, 40)) в просторі, де розміщені повністю або частиною своєї маси матеріальні тіла 14 і 16, області 4 зі зниженим значенням сумарного потенціалу 3 (A сум.).
Це може здійснюватися і, як і для першого і другого варіантів конструкції генератора, шляхом направлення осі 7 або 8 (а в загальному випадку - площині, яка визначається сукупністю осей 7 і 8 - фіг. 6) в напрямку (у другій екваторіальній системі небесних координат) : пряме сходження: 270 o ± 7 o і схиляння: +30 o (тобто, по суті, в напрямку апекса Сонця) і шляхом підтримки (відстеження збереження) цього напрямку протягом всього часу роботи генератора. (Або, іншими словами, шляхом орієнтування дотичній 45 до осі 6 симетрії тороїда 38 (осі ділянок 39, 40), паралельної осі 17 обертання роторів 14, 16, перпендикулярно напрямку космологічного вектор-потенціалу 2 (A г). Останнє рівнозначно орієнтування площині, в якій утворює коло 43 тороида 38 (39, 40) розташовується перпендикулярно осі 17 обертання принаймні одного з матеріальних тел-роторів 14, 16, тобто паралельно вектору 2 (A г) космологічного векторного потенціалу).
Найбільш оптимальним варіантом орієнтування генератора для третього варіанту конструкції є постійна підтримка в необхідному напрямку (пряме сходження: 270 o ± 7 o і схиляння: +30 o) осі 46 (утворює осі тороїда 38, навколо якої проводиться обертання утворює окружності 43 при формуванні тороида 38 (39, 40) - фіг. 6), оскільки при цьому забезпечується постійне збереження перпендикулярності вектору 2 (A г) площині, яка визначається замкнутої віссю 6 тороида 3 8 (39, 40) (уздовж якої переміщують центр 44 утворює окружності 43 при її обертанні навколо осі 46 - фіг. 5), а отже, в цьому випадку завжди працюють одночасно всі чотири генератора, зображені на фіг. 5 з різних сторін тороида 38 (39, 40), оскільки осі 17 всіх матеріальних тел-роторів 14, 16 цих генераторів лежать в площині кола 6, тобто всі осі 17 перпендикулярні в просторі вектору 2 (A г).
В результаті в області 4 простору має місце зменшення сумарного вектора-потенціалу 3 (A сум.), А індукція 42 (B т) джерела магнітного поля генератора в цій області практично дорівнює нулю.
Включивши муфти 24, системою 25 через вал 23, обертаючи диск 21 в напрямку 22, здійснюють попередню розкрутку в напрямках 15 і 18 відповідно ротора-сепаратора 14 і встановлених в ньому роторів-роликів 18, які при цьому здійснюють рух обкатки зовнішній бічній поверхні 13 джерела 38 (39, 40) магнітного поля 42 (B т), що обмежує область простору з мінімумом сумарного потенціалу 3 (A сум.).
Оскільки впливає на матеріальні тіла-ротори 14 і 16 сила 19 (F) збільшується зі зростанням швидкості обертання роторів, то після подолання всіх сил опору (тертя, електродинамічні сили ...) обертаються ротори виходять на режим вільного инерциального обертання (тобто на режим рівності нулю моменту зовнішніх сил відносно центра інерції тіла (в число цих сил входить і рушійна сила 19 (F)), а далі відбувається подальше збільшення кутової швидкості роторів 14, 16 і обертається ними в напрямку 22 диска 21 і генерування механічної енергії.
Включенням керованої муфти 29 через вал 28 забезпечується відведення енергії, що генерується від матеріальних тіл: від ротора-сепаратора 14 і встановлених в ньому роторів-роликів 16 до її споживачеві 30.
На відміну від першого і від другого варіантів конструкції генератора в розглянутому третьому варіанті конструкції магнітне поле генератора повністю сконцентрована у внутрішній порожнині тороида 38 (його ділянок 39, 40) (силові лінії поля замкнені всередині тороїда), внаслідок чого при роботі пристрою (при обертанні роторів 14, 16 не виникають додаткові сили, які гальмують ротори, які в першому і в другому варіантах конструкції генератора обумовлені витратами енергії на уніполярні генерування в роторах 14, 16 електричної енергії, тобто в третьому варіанті пристрою непродуктивних втрат енергії немає, ефективність процесу генерування механічної енергії висока.
У всіх трьох варіантах конструкції генератора механічної енергії виконання матеріальних тел 14, 16 (або частини їх маси) з речовини з досить великою щільністю (не менше 8000 кг / м 3, наприклад з танталу) дає можливість збільшити в одиниці об'єму матеріальних тел кількість частинок, на которые действует сила 19 (F), и вследствие этого уменьшить габаритные размеры генератора (или при сопоставимых размерах повысить его силовые, а следовательно, и энергетические характеристики).
Проведенные предварительные исследования подтвердили реализуемость заложенных в изобретение физических принципов.
ДЖЕРЕЛА ІНФОРМАЦІЇ
Исследование ракетных двигателей на жидком топливе. /Пер. з англ. під ред. В.А. Ильинского. - М.: Мир, 1964.
JK Bock "Raumfahrzeug mit abdeckbaren Triedwerken", патент ФРГ N 21 36 129 (17.09.81 г., заявка от 20.07.71 г.), патентовладелец - Erno Raumfahrttechnil GmbH, Bremen, DE, МКИ: B 64 G 1/58.
WL Cable "Raumfahrzeug", патент ФРГ N 25 58 354 (20.12.79 г., заявка от 23.12.74 г., приоритет США 23.12.74 г. заявка N 535810), патентовладелец - RCA Corp., New York, NY, USA, МКИ: B 64 G 1/10.
JA Peterson "Chemically cooled rocket", патент США N 3 230 705 (25.01.66 г. , заявка N 209020 от 11.07.62 г.), патентовладелец - TRW Inc., Ohio, USA, нац. кл. 60-204.
FR Herud "Thrust Chamber", патент США N 3 710 572 (16.01.73 г., заявка N 103758 от 4.01.71 г.), патентовладелец - Textron Inc., Providence, RI, USA, нац. кл. 60-204.
LW Norman, SC Hunter "Method and apparatus for reaction propulsion", патент США N 3 777 487 (11.12.73 г., заявка N 881049 от 9.02.61 г.), патентовладелец - The Garrett Corporation, Los Angelos, Calif., USA, нац. кл. 60-204.
DR Criswell "Multiconfiguration reusable space transportation system", патент США N 4 834 324 (30.05.89 р .. заявка N 883979 від 10.07.86 р протягом заявки N 548949 від 7.11.83 р), нац. кл. 244-160.
Астронавтика і ракетодинаміки. Експрес-інформація. - М .: ВІНІТІ, N 39, с. 22 - 24.
Ю.А. Баур, В.М. Огарков. Спосіб переміщення об'єкта в просторі і пристрій для його здійснення. Міжнародна публікація N WO 94/08137 від 14.04.94 р за міжнародною заявкою N PCT / RU92 / 00180 від 30.09.92 р - прототип.
Ю. А. Баур, Ю. М. Бабаєв, В.К.Аблеков. Про одну модель слабкого, сильного і електромагнітного взаємодій. Доповіді Академії наук. 1981, т. 259, N 5, стор. 1080.
Ю. А. Баур, Ю. Н.Бабаев, В.К.Аблеков. Про неоднозначність швидкості поширення електромагнітного поля. Доповіді Академії наук, 1982, т. 262, N 1, с. 68.
Ю. А. Баур, Ю. М. Бабаєв, В.К.Аблеков. Електромагнітний вакуум і сильні взаємодії. Доповіді Академії наук, 1982, т. 265, N 5, с. 1108.
Ю. Н.Бабаев, Ю.А.Бауров. Про походження фундаментальних констант і деяких квантових чисел. Препринт ІЯД АН СССРЮ П-0362. - М., 1984.
Ю.Н.Бабаев, Ю.А.Бауров. Нейтрино в дискретно просторі і космологія. Препринт ІЯД АН СРСР, П-0386, Москва, 1985 г.
Фізика плазми і деякі питання загальної фізики. Збірник наукових праць ЦНИИМАШ. - 1990, стор. 71, 84.
Ю.А.Бауров, Е.Ю.Кліменко, С.І.Новіков. Експериментальне спостереження магнітної анізотропії простору. Доповіді Академії наук СРСР. 1990, т. 315, N 5, с. 1116 - 1120. УДК 539.12.01.
Yu.A. Baurov, E.Yu. Klimenko, SI Novikov "Experimental observation of space magnetic anisotropy", Phisics Letters A 162 (1992), p. 32 - 34, North-Holland.
Ю.А.Бауров, П.М.Рябов. Експериментальні дослідження магнітної анізотропії простору за допомогою кварцових пьезорезонансних ваг. Доповіді Академії наук. 1992 року, т. 236, N 1, стор. 73 - 77.
Yu.A.Baurov Space magnetic anisotropy and new interaction in nature. Phisics Letters A 181 (1993), p. 283 - 288, North-Holland.
Ю.А.Бауров. Про структуру фізичного простору і новому взаємодії в природі. Фізична думка Росії, N 1, 1994, серпень, стор. 18 - 41,
Ю. А. Баур, Б.М.Серегін, А.В.Черніков. Експериментальні дослідження взаємодії сільноточних систем з фізичним вакуумом і реалізація нового принципу руху. Фізична думка Росії. N 1, 1994, серпень, стор. 1 - 6,
П. І.Бакулін, Е.В.Кононовіч, В.І.Мороз. Курс загальної астрономії. Вид. 5-е, перероблене. - М.: Наука, Головна редакція фізико-математичної літератури, 1983, стор. 26 - 30, рис. 5; стр. 456 - 457.
И.Е.Тамм. Основи теорії електрики. - М .: Наука, Головна редакція фізико-математичної літератури, 8-е изд., 1966, стор. 219, стор. 549 - 553.
Б.М.Яворскій, А.А.Детлаф. Довідник з фізики для інженерів та студентів вищих навчальних закладів. - М .: Наука, Головна редакція фізико-математичної літератури, 4-е изд., 1968, стор. 433.
IR Walker. Verification of the Aharonov-Bohm effect in superconductors by use of toroidal flux geometry. Physical Reviev B, V 33, N, p. 5028 - 5029 (1986) /
В.В. Шмідт. Введення в фізику надпровідників. - М .: Наука, Головна редакція фізико-математичної літератури, 4-е изд., 1982, с. 108 - 121.
ФОРМУЛА ВИНАХОДУ
Генератор механічної енергії, що містить магнітну систему і матеріальні тіла, що відрізняється тим, що магнітна система генератора виконана у вигляді осесимметричного джерела магнітного поля і муздрамтеатру, виконаного у вигляді встановлених на полюсах джерела магнітного поля полюсних наконечників, розвинених в радіальному відносно осі джерела магнітного поля напрямку і пов'язаних між собою на периферії, а матеріальні тіла виконані у вигляді встановлених з можливістю обертання роторів, механічно пов'язаних з системами попередньої розкрутки роторів і з системами приєднання роторів до споживачів механічної енергії і виконаних у вигляді тіл обертання, принаймні частина маси яких розміщена в просторі між бічною поверхнею джерела магнітного поля і елементами, що зв'язують на периферії полюсні наконечники магнітної системи генератора, при цьому принаймні частина роторів виконана у вигляді кілець, що охоплюють зовнішню бічну поверхню джерела магнітного поля генератора, і осі яких розміщені на осі симетрії джерела магнітного поля генератора , зазначені кільцеві ротори генератора виконані у вигляді сепараторів з встановленими в них з можливістю обертання додатковими роторами-роликами, введеними своїми зовнішніми поверхнями в механічне зачеплення з зовнішньої бічною поверхнею джерела магнітного поля генератора, при цьому додаткові ротори виконані у вигляді циліндричних постійних магнітів з осьової намагніченістю .
Генератор механічної енергії, що містить магнітну систему і матеріальні тіла, що відрізняється тим, що магнітна система генератора виконана у вигляді двох коаксіально розташованих осесиметричних соленоїдів, а матеріальні тіла виконані у вигляді встановлених з можливістю обертання роторів, механічно пов'язаних з системами попередньої розкрутки роторів і з системами приєднання роторів до споживачів механічної енергії, при цьому принаймні частина роторів виконана у вигляді кілець, що охоплюють зовнішній соленоїд, і осі яких розташовані на осі симетрії соленоїдів, зазначені кільцеві ротори генератора виконані у вигляді сепараторів з встановленими в них з можливістю обертання додатковими роторами-роликами , введеними своїми зовнішніми поверхнями в механічне зачеплення з зовнішньої бічною поверхнею зовнішнього соленоїда, при цьому додаткові ротори виконані у вигляді циліндричних постійних магнітів з осьової намагніченістю.
Генератор механічної енергії, що містить магнітну систему, виконану у вигляді тороидальной струмового обмотки, і матеріальні тіла, що відрізняється тим, що матеріальні тіла розміщені зовні тороида і виконані у вигляді встановлених з можливістю обертання роторів, механічно пов'язаних з системами попередньої розкрутки роторів і з системами приєднання роторів до споживачів механічної енергії і виконаних у вигляді тіл обертання, осі яких розташовані перпендикулярно до площин утворює окружності тороида, принаймні частина роторів виконана у вигляді кілець, що охоплюють тороид в перетинах утворює окружності тороида, і осі яких проходять через центр утворює окружності тороида, зазначені кільцеві ротори генератора виконані у вигляді сепараторів, з встановленими в них з можливістю обертання додатковими роторами-роликами, введеними своїми зовнішніми поверхнями в механічне зачеплення з зовнішньої бічною поверхнею джерела магнітного поля генератора, при цьому додаткові ротори виконані у вигляді циліндричних постійних магнітів з осьової намагніченістю.
Версія для друку
Дата публікації 28.12.2006гг
Коментарі
Коментуючи, пам'ятайте про те, що зміст і тон Вашого повідомлення можуть зачіпати почуття реальних людей, проявляйте повагу та толерантність до своїх співрозмовників навіть у тому випадку, якщо Ви не поділяєте їхню думку, Ваша поведінка за умов свободи висловлювань та анонімності, наданих інтернетом, змінює не тільки віртуальний, але й реальний світ. Всі коменти приховані з індексу, спам контролюється.
