ВИНАХІД
Патент Російської Федерації RU2057681
Магнітодинамічний Кондукційний рушія

English

Ім'я заявника: Граннікова Галина Михайлівна; Чіча Едуард Михайлович
Ім'я винахідника: Граннікова Галина Михайлівна; Чіча Едуард Михайлович
Ім'я патентовласника: Граннікова Галина Михайлівна; Чіча Едуард Михайлович
Адреса для листування:
Дата початку дії патенту: 1992.08.20

Призначення: суднобудування, рушії морських суден.

Суть винаходу: рушій містить джерело багатофазного напруги, з'єднаний з обмотками соленоїдів, а й джерело струму, з'єднаний з двома електродами. Магніти розташовані симетрично осі, що з'єднує електроди. Магнітне поле потоку заряджених частинок, взаємодіючи з магнітними полями соленоїдів, надає руху провідне середовище (морську воду) і тим самим створює тягу судна.

ОПИС ВИНАХОДИ

Винахід відноситься до суднобудування, а саме рушіїв морських суден.

Відомий прийнятий як прототип магнітогідродинамічний рушій тунельного типу, що містить джерело багатофазного напруги, з'єднаний з парними обмотками соленоїдів, розміщених симетрично відносно поздовжньої осі.

Винахід призначений для вирішення технічної задачі підвищення питомої тяги і зменшення габаритів рушія.

Зазначена задача вирішується тим, що в відомий рушій введений джерело струму, електрично з'єднаний з двома електродами, при цьому соленоїди розташовані симетрично щодо осі, що з'єднує електроди.

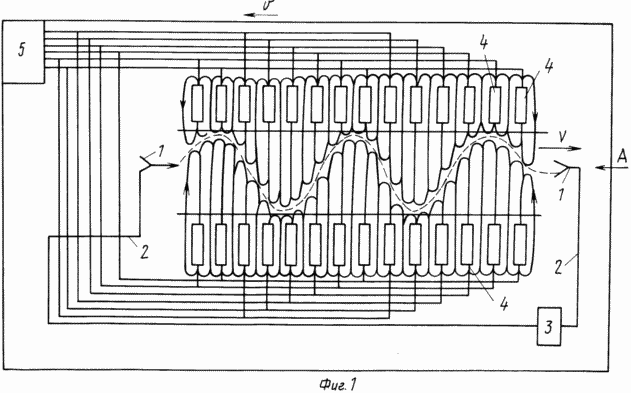

Фіг. 1 представлений пропонований рушій

Фиг.2 вид по стрілці А на фіг. 1

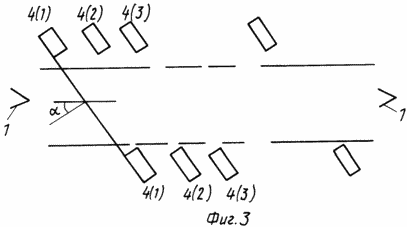

Фіг.3 виконання соленоїдів у вигляді кілець

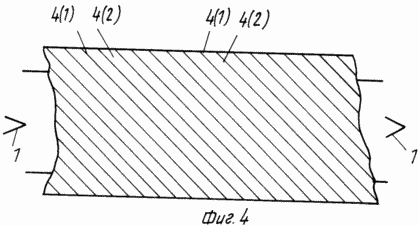

Фіг.4 виконання соленоїдів у вигляді різьбових ліній

Електроди 1 з'єднані двома лініями зв'язку 2 з джерелом 3 струму. Відповідні соленоїди 4 електрично приєднані до відповідних фазах багатофазного джерела напруги 5.

Рушія працює наступним чином

Магнітні поля протилежно встановлених частин соленоїдів, спрямовані зустрічно один одному, змінюються з частотою f, а магнітні поля сусідніх соленоїдів зрушені відносно один одного на кут дорівнює куту зсуву фаз джерела напруги. При цьому дотична, проведена до магнітних силових ліній соленоїдів, розташованих уздовж осі, що з'єднує електроди, набуде вигляду синусоїди. Відомо прагнення заряджених частинок рухатися уздовж магнітних силових ліній, отже, потік заряджених частинок під дією електричного поля джерела струму і буде рухатися по синусоїді уздовж провідного середовища, що з'єднує електроди. При протіканні змінного струму по соленоїд "синусоїда", по якій рухаються заряджені частинки, і буде переміщатися уздовж провідного середовища, при цьому в рух будуть захоплюватися нові частинки середовища їх, які разом з іншими частинками зміщуються в бік руху синусоїди. В цьому випадку частинки провідного середовища будуть відкидатися в одну сторону, а соленоїди, встановлені механічно на корпусі судна з іншими частинами пристрою, в протилежну.

У цьому пристрої зовнішнє магнітне поле складається з магнітних полів всіх соленоїдів, в тому числі протилежно спрямованих, в результаті є можливість значно послабити зовнішнє магнітне поле, при цьому змінне магнітне поле значно простіше екранувати і екіпаж судна можливо розмістити ближче до рушія, тим самим зменшити габарити і компактність рушія, зробивши його обтічної форми.

Цей пристрій дозволяє і виконати соленоїди у вигляді кілець, що охоплюють провідне середовище і нахилених під кутом до осі, що з'єднує електроди згідно фіг.3. Обмотки соленоїдів можуть бути виконані у вигляді різьбових ліній згідно фіг.4.

ФОРМУЛА ВИНАХОДУ

Магнітодинамічний Кондукційний рушія, що містить джерело багатофазного напруги, з'єднаний з парними обмотками соленоїдів, що відрізняється тим, що в нього введений джерело струму, електрично з'єднаний з двома електродами, при цьому соленоїди розташовані симетрично щодо осі, що з'єднує електроди.

Версія для друку
Дата публікації 28.12.2006гг
