ВИНАХІД
Патент Російської Федерації RU2271302
СПОСІБ ПЕРЕМІЩЕННЯ ТІЛА В МОРСЬКИЙ ВОДІ І ПРИСТРІЙ ДЛЯ ЙОГО РЕАЛІЗАЦІЇ
Ім'я заявника: Дозорів Том Анатолійович (RU); Смирнов Геннадій Васильович (RU)
Ім'я винахідника: Дозорів Том Анатолійович (RU); Смирнов Геннадій Васильович (RU)
Ім'я патентовласника: Дозорів Том Анатолійович (RU); Смирнов Геннадій Васильович (RU)
Адреса для листування: 117461, Москва, а / я 43, Т.А. Дозоровим, Г.В.Смірнову
Дата початку дії патенту: 2004.09.27
Винахід відноситься до суднобудування, а саме до рушіїв надводних і підводних судів. Спосіб переміщення тіла в морській воді полягає в створенні на поверхні тіла, що рухається взаємно перпендикулярних електричного і магнітного полів, електричне поле забезпечують електродами, гальванічно пов'язаними з водою і розташованими по колу на поверхні тіла в площині, перпендикулярній напряму руху, а магнітне поле магнітами, розташованими всередині або зовні корпусу тіла. Технічний результат полягає у виключенні механічної ступені в передачі енергії двигуна навколишньому середовищу.
ОПИС ВИНАХОДИ
Пропонований винахід відноситься до транспортної техніки і може бути використано при створенні надводних і підводних морських суден.
Відомий спосіб руху у водному середовищі, що використовує реактивну тягу електрогідравлічного двигуна, пристрій для реалізації якого містить електроди, які контактують із середовищем руху (1).
Відомий рушій у водному середовищі, який реалізує вплив магнітного поля на середу руху і що містить електричні магніти (2).
Відомі способи і пристрої не дозволяють отримати високий ККД енергетичного джерела, що приводить в дію пристрої пересування у воді.
СУТНІСТЬ ВИНАХОДИ
Пропоновані спосіб і пристрої, його реалізують, вирішують задачу приводу транспортних пристроїв в морському середовищі з максимальним узгодженням параметрів джерела енергії (електричного) з навантажувальні характеристиками пристроїв споживання (приводу). При цьому абсолютно відсутній механічна щабель в передачі енергії двигуна навколишньому середовищу (гвинт судна).
Спосіб переміщення тіла в морській воді залежить від вплив магнітного поля на середу руху. Відмінністю способу від прототипу є те, що на поверхні тіла створюють взаємно перпендикулярні електричне та магнітне поля, при цьому електричне поле забезпечують електродами, що мають електричний контакт із середовищем і розташованими по колу на поверхні тіла в площині, перпендикулярній напряму руху, що викликає вектор тяги за рахунок криволінійного руху іонів розчинених солей в магнітному полі.
Пристрій для переміщення тіла в морській воді складається з корпусу, на якому закріплені магніти і електроди. Відмінністю першого варіанту пристрою є те, що U-образні магніти розташовані всередині корпусу і утворюють на поверхні тіла чергуються в площині, перпендикулярній руху, магнітні полюси, між якими зовні тіла паралельно руху розташовані електроди, з'єднані попарно з джерелом постійного струму, при цьому вектори намагніченості полюсів перпендикулярні поверхні тіла.
Відмінністю другого варіанту пристрою є те, що плоскі магніти розташовані зовні між кільцевими електродами і утворюють в площині, перпендикулярній руху тіла, замкнутий магнітне поле, вектор намагніченості якого паралельний поверхні тіла,
Викладені відмінності способу і реалізують його пристроїв дозволяють використовувати морське середовище, в якій рухається судно як робоче тіло, елементи якого рухаються навколо судна відповідно до загальновідомим законом Лоренца (3). При цьому широкий діапазон зміни межелектронного відстаней і низькі робочі напруги, що вимагаються від джерела струму на борту, забезпечують максимально узгоджені параметри джерела енергії руху і навантажувального межелектронного опору, тобто загальний ккд рушія.
МОЖЛИВІСТЬ РЕАЛІЗАЦІЇ ВИНАХОДИ
Як приклади реалізації способу на кресленнях (фіг.1 і фіг.2) показані варіанти пристроїв для пересування тіла в воді. Пристрій містить корпус судна 1, електроди 2, постійні магніти 3, джерело живлення 4.

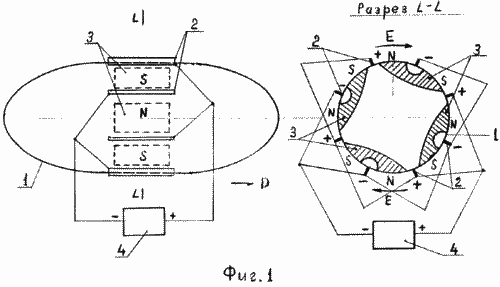

Варіант пристрою на фіг.1 працює наступним чином.
У зануреному стані електроди 2, з'єднані попарно з полюсами джерела струму, утворюють на поверхні тіла (судна) 1 електричне поле Е (позначено стрілками), в якому рухаються заряджені іони. Зазвичай в розчинах солей провідність забезпечує якийсь один тип іонів. Для NaCl (основна сіль морської води) аніон хлору більш рухливий. Рухаючись по стрілці Е і перетинаючи магнітне поле Н, як частка, що має заряд, іон відхиляється в напрямку D. Перетинаючи різноспрямований магнітне поле (S, N), іони, кожен в зоні дії свого поля, будуть відхилятися в напрямку D. Таким образам, тіло (судно) отримає протидіючу силу, яка змусить його переміщатися в морській водному середовищі в протилежному напрямку. Змінивши полярність джерела струму на зовнішніх електродах, ми змусимо рухатися тіло (судно) в протилежному напрямку D. Різниця струмів електродів з протилежних сторін створює поворотний вектор корпусу судна.

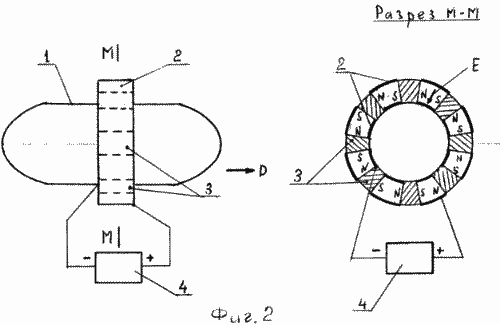

На кресленні фіг.2 показаний варіант пристрою, в якому магнітне поле Н оточує тіло дотично, а електричне поле Е направлено радіально між кільцевими електродами 2. У цьому випадку іони, рухаючись від негативного внутрішнього електрода до позитивного зовнішнього, відхиляються в напрямку D. Тіло (судно) отримує протилежний імпульс руху.
Без експериментального дослідження зараз важко визначити, який варіант пристрою буде більш досконалий в реальних умовах. Головними факторами, що забезпечують максимальну рушійну силу, будуть напруженості магнітного і електричного полів, що взаємодіють в середовищі оточення.

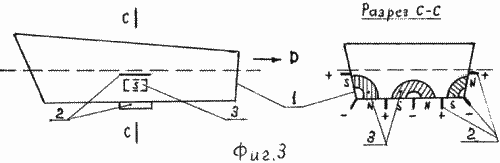

Для надводних (поверхневих) судів можуть бути різні варіанти пристроїв, приклад одного з них зі збереженням індексів елементів показаний на кресленні фіг.3.
Головними чинниками, що визначають практичну реалізацію пропозиції, є пошук оптимальних варіантів матеріалу постійних магнітів і електродів контакту з водою. На сьогодні ними є магніти з матеріалу типу КС-37 і електроди платинової групи.
ДЖЕРЕЛА ІНФОРМАЦІЇ
Патент Росії №2031050, кл. У 63 11/00.
Патент Росії №2057681, кл. У 63 Н 1/30.
Довідник з фізики X.Кухлінг "Мир", 1982, с.348-349
ФОРМУЛА ВИНАХОДУ
Пристрій для переміщення тіла в морській воді, що складається з електродів і магнітів, закріплених на корпусі тіла, яке відрізняється тим, що U-образні магніти розташовані всередині корпусу і утворюють на поверхні тіла чергуються по кільцю в площині, перпендикулярній напряму руху тіла, магнітні полюси, між якими зовні тіла паралельно напрямку руху розташовані електроди, з'єднані попарно з джерелом постійного струму.
Версія для друку
Дата публікації 04.11.2006гг
