ВИНАХІД
Патент Російської Федерації RU2201648
електрохімічних ДВИГУН

Електрохімічних ДВИГУН. АЛЬТЕРНАТИВНИЙ ДВИГУН. АЛЬТЕРНАТИВНИЙ рушія. НОУ ХАУ. ВПРОВАДЖЕННЯ. ПАТЕНТ. ТЕХНОЛОГІЇ.

ВИНАХІД. Електрохімічних ДВИГУН. Патент Російської Федерації RU2201648

Ім'я заявника: Санкт-Петербурзький державний морський технічний університет
Ім'я винахідника: Калмиков О.М .; Сеньків А.П.
Ім'я патентовласника: Санкт-Петербурзький державний морський технічний університет
Адреса для листування: 190008, Санкт-Петербург, ул.Лоцманская, 3, СПбГМТУ, патентний відділ, А.М. Маркову
Дата початку дії патенту: 2001.02.02

Винахід відноситься до електротехніки і може бути використано в системах, для функціонування яких необхідна механічна енергія, наприклад в самохідних об'єктах на транспорті або морських судах.

Т ехніческій результат полягає в забезпеченні можливості регулювання частоти обертання валу двигуна шляхом управління значенням сили струму в ланцюзі якоря. Суть винаходу полягає в тому, що в пропонованому електрохімічному уніполярному електродвигуні, що містить індуктор, між полюсами якого на валу фіксовано закріплений якір у вигляді пари електропровідних дисків, встановлених між парами полюсів індуктора в робочих зазорах, що утворюють порожнини, заповнені електролітом, один диск пари покритий шаром катодного матеріалу і встановлений між парами полюсів з одним у напрямку магнітним потоком, відповідні йому поверхні індуктора покриті шаром анодного матеріалу, інший диск покритий шаром анодного матеріалу і встановлений між парами полюсів з протилежним за напрямком магнітним потоком, відповідні другого диску поверхні індуктора покриті шаром катодного матеріалу . Катодні і анодні поверхні індуктора між собою і поверхні дисків між собою з'єднані електрично. При цьому відповідно до винаходу індуктор виконаний щонайменше з двох ізольованих секцій, перша з яких містить поверхні катодного матеріалу, а друга - поверхні анодного матеріалу, причому анодні і катодні поверхні секцій електрично з'єднані через регулюючий елемент.

ОПИС ВИНАХОДИ

Винахід відноситься до електротехніки і може бути використано в системах, для функціонування яких необхідна механічна енергія, наприклад в самохідних автономних об'єктах: автотранспорт, морські судна і т.д.

Відомий уніполярний двигун за патентом США 4024422, кл. Н 02 К 31/04, 1977. Двигун містить індуктор, між полюсами якого на валу фіксовано закріплений дисковий якір. Кожен з дисків виконаний з анодного матеріалу, а частина індуктора з поверхнями, зверненими до периферії дисків, з катодного матеріалу. Осьові магнітні потоки полюсів індуктора спрямовані в одному напрямку. Катодна частина індуктора і диски з анодного матеріалу з'єднані між собою електрично допомогою щіткового контакту.

Найбільш близьким до заявляється винаходу є уніполярний двигун за патентом РФ 2074485, кл. Н 02 К 31/04, 1997. Індуктором цього двигуна є нерухомий постійний магніт, в якому виконані робочі зазори, що утворюють порожнини, які повідомлені із зовнішнім середовищем з властивостями електроліту. Поверхня індуктора в зоні одного робочого зазору покрита шаром анодного матеріалу, а в зоні іншого робочого зазору покрита шаром катодного матеріалу. Катодні і анодні шари, нанесені на поверхню індуктора, з'єднані між собою провідником. Якір електродвигуна складається з двох дисків, закріплених на валу. Поверхня одного диска покрита шаром катодного матеріалу, а поверхню іншого диска покрита шаром анодного матеріалу. Диски встановлені парами в порожнинах індуктора, один диск з пари встановлений між парами полюсів з одним у напрямку осьовим магнітним потоком, інший диск встановлений між парами полюсів з протилежним за напрямком осьовим магнітним потоком. Катодний і анодний шари дисків з'єднані між собою шаром провідника, нанесеного на вал. При заповненні внутрішніх порожнин двигуна електролітом пари сусідніх шарів анодного і катодного матеріалу, нанесених на якір і індуктор, утворюють два хімічних джерела струму, з'єднаних послідовно провідниками в замкнутий контур. Індуктор створює в двох робочих зазорах осьові магнітні потоки протилежного напрямку. Висока напруга, яка в замкнутому контурі, проходить по дискам якоря і взаємодіє з магнітним полем індуктора. В результаті цієї взаємодії на диски якоря діє момент, що обертає ротор.

Однак регулювання швидкості обертання ротора у відомому електродвигуні значно ускладнена, так як індуктор двигуна виконаний з феромагнітного матеріалу і є провідником, причому великого поперечного перерізу, і струм між анодними і катодними шарами індуктора протікає, в основному, не через зовнішній провідник, а через індуктор, що не дає можливість регулювати частоту обертання валу.

Технічним результатом заявляється технічного рішення є можливість регулювання частоти обертання валу шляхом управління значенням сили струму в ланцюзі якоря.

Для досягнення заявляється результату у відомому уніполярному двигуні, що містить індуктор, між полюсами на валу фіксоване закріплений якір у вигляді пари електропровідних дисків. Диски встановлені між парами полюсів індуктора в порожнинах, що заповнюються електролітом. Один диск з пари покритий шаром катодного матеріалу і встановлений між парами полюсів з одним у напрямку магнітним потоком, відповідні йому поверхні індуктора покриті шаром анодного матеріалу, інший диск покритий шаром анодного матеріалу і встановлений між парами полюсів з протилежним за напрямком осьовим магнітним потоком, відповідна йому поверхню індуктора покрита шаром катодного матеріалу. Катодні і анодні поверхні індуктора між собою і поверхні дисків між собою з'єднані електрично. Згідно винаходу індуктор виконаний щонайменше з двох ізольованих секцій, перша з яких містить поверхні катодного матеріалу, а друга - поверхні анодного матеріалу, причому анодні і катодні поверхні секцій електрично з'єднані через регулюючий елемент. В як регулюючий елемент може використовуватися резистор, напівпровідниковий ключ і т.д. Секції встановлені на нерухомій втулці з електроізоляційного матеріалу.

Виконання індуктора з двох секцій, встановлених на нерухомій втулці з електроізоляційного матеріалу, дозволило створити зовнішню електричний ланцюг, в розрив якої включений елемент, який регулює струм, таким чином з'являється можливість змінювати момент і швидкість обертання вихідного валу. При необхідності збільшення потужності двигуна, кількість секцій може бути збільшено.

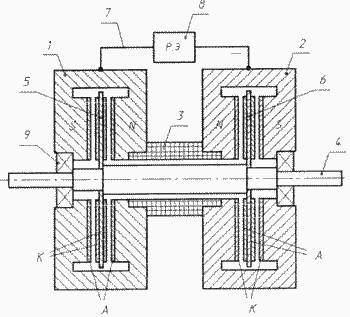

На кресленні наведена пропонована конструкція погружного униполярного електродвигуна.

ВИНАХІД. Електрохімічних ДВИГУН. Патент Російської Федерації RU2201648

Електродвигун містить два нерухомих індуктора 1 і 2, встановлених на нерухомій втулці 3, виконаної з електроізоляційного матеріалу. Поверхня індуктора 1 в зоні робочого зазору покрита шаром анодного матеріалу А, а поверхню індуктора 2 в зоні робочого зазору покрита шаром катодного матеріалу К. На валу 4 закріплені два диска якоря 5 і 6, розташованих в робочих зазорах індуктора. Поверхня диска 5 покрита шаром катодного матеріалу К, а поверхня диска 6 покрита шаром анодного матеріалу А. Вал 4 з'єднує диски 5 і 6 між собою і і електрично, як провідник. Індуктори 1 і 2 з'єднані між собою зовнішнім провідником 7, в розриві якого встановлений регулюючий елемент 8. Вал 4, на якому закріплені диски 5 і 6, встановлений в індуктори 1 і 2 за допомогою підшипників 9.

Двигун працює в такий спосіб. При заповненні внутрішніх порожнин індукторів 1 і 2 електролітом шари анодних і катодних матеріалів, нанесені на поверхні індукторів 1 і 2 та на поверхні дисків 5 і 6, утворюють два хімічних джерела струму, які збуджують струм в замкнутому контурі: диск 5 - вал 4 - диск 6 - електроліт - індуктор 2 - провідник 7 - регулюючий елемент 8 - індуктор 1 - електроліт - диск 5. Причому напрямок електрорухомий сил хімічних джерел струму збігається, так як вони включені згідно. Токи протікають в дисках в радіальному напрямку: в диску 5 ток спрямований від периферії диска до валу 4, а в диску 6 струм направлений від вала 4 до зовнішньої кромці диска. Магнітні потоки, створені індукторами 1 і 2, спрямовані уздовж осі двигуна в протилежному напрямку. При взаємодії струмів, що протікають в дисках 5 і 6 з магнітними потоками індукторів 1 і 2, виникають механічні моменти, що діють на диски 5 і 6 в одному і тому ж напрямку, під дією яких диски 5 і 6 разом з валом 4 двигуна обертаються в підшипниках 9. За допомогою регулюючого елемента 8, в якості якого можна використовувати електронний ключ, резистор, керований випрямляч і т. д., струм, що протікає через диски, можна регулювати, змінюючи таким чином момент і швидкість обертання вихідного валу.

ФОРМУЛА ВИНАХОДУ

  1. Уніполярний електродвигун, що містить індуктор, між полюсами якого на валу фіксовано закріплений якір у вигляді пари електропровідних дисків, встановлених між парами полюсів індуктора в робочих зазорах, що утворюють порожнини, заповнені електролітом, один диск пари покритий шаром катодного матеріалу і встановлений між парами полюсів з одним по напрямку магнітним потоком, відповідні йому поверхні індуктора покриті шаром анодного матеріалу, інший диск покритий шаром анодного матеріалу і встановлений між парами полюсів з протилежним за напрямком магнітним потоком, відповідна йому поверхню індуктора покрита шаром катодного матеріалу, катодні і анодні поверхні індуктора між собою і поверхні дисків між собою з'єднані електрично, що відрізняється тим, що індуктор виконаний щонайменше з двох ізольованих секцій, перша з яких містить поверхні катодного матеріалу, а друга - поверхні анодного матеріалу, причому анодні і катодні поверхні секцій електрично з'єднані через регулюючий елемент.

  2. Електродвигун по п. 1, який відрізняється тим, що секції встановлені на нерухомій втулці з електроізоляційного матеріалу.
