ВИНАХІД
Патент Російської Федерації RU2150984
ЗАСІБ ДЛЯ АВТОМОБІЛЯ "ПАРАДОКС"
Ім'я заявника: Романов-Букін Роман Іванович
Ім'я винахідника: Романов-Букін Роман Іванович
Ім'я патентовласника: Романов-Букін Роман Іванович
Адреса для листування: 125212, Москва, Ленінградське шосе 33, кв.72, Романову- Букіну Р.І.
Дата початку дії патенту: 1999.08.13
Суть винаходу: засіб для пересування в середовищі містить плавуче підставу, встановлені на підставі рухливі елементи і механізм переміщення елементів щодо підстави, що включає встановлену на підставі стійку, електродвигун і планку. Стійка встановлена на підставі зі зміщенням від центру і на ній закріплена пластина, в центрі якої встановлений електродвигун, при цьому по кінцях пластини розташовані упори, а планка встановлена на осі електродвигуна між упорами з можливістю контактування з останніми. Запропоноване засіб призначений для вивчення нетрадиційного руху в умовах плавучості.
ОПИС ВИНАХОДИ
Винахід відноситься до плаваючих механічним засобам, де при зануренні в середу (воду) маса набуває невагомість.
З рівня техніки для запропонованої машини виявлено засіб того ж призначення, розкрите в описі до патенту СРСР, 2031685, кл. A 63 H 23/10, 1995.. Засіб для пересування в середовищі, розкрите в описі до цього патенту, є за сукупністю суттєвих ознак найбільш близьким аналогом запропонованого винаходу і містить плавуче підставу, встановлені на підставі рухливі елементи і механізм переміщення елементів щодо підстави, що включає встановлену на підставі стійку, електродвигун і планку.
Область застосування пропонованого винаходу є вивчення нетрадиційного руху в умовах плавучості, де основним фактором в переміщенні механізму є невагомість (на воді).
Зазначений технічний результат досягається тим, що засіб для пересування в середовищі містить плавуче підставу, встановлені на підставі рухливі елементи і механізм переміщення елементів щодо підстави, що включає встановлену на підставі стійку, електродвигун і планку. Стійка встановлена на підставі зі зміщенням від центру і на ній закріплена пластина, в центрі якої встановлений електродвигун, при цьому по кінцях пластини розташовані упори, а планка встановлена на осі електродвигуна між упорами з можливістю контактування з останнім.
Харчування до електродвигуна подається від батареї або електромережі.

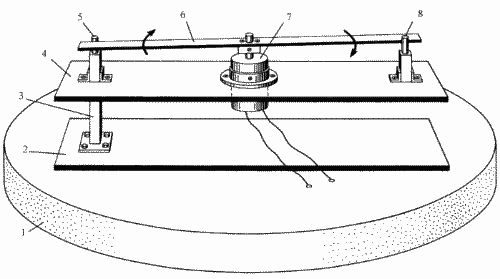

Суть винаходу пояснюється кресленням, де зображено загальний вид засоби:
 |
|
ДЕМОНСТРАЦИЯ І РОБОТА "Парадокс" ЗДІЙСНЮЄТЬСЯ наступним чином
При включенні харчування електродвигуна 7 планка 6, закріплена на осі електродвигуна 7, при потенційному обертанні ротора впирається своїми кінцями в стоять на пластині 4 упори 5 і 8, і статор, закріплений на пластині 4. Е Його дії являють собою і потенційне обертання, але його упором є стійка 3, тобто друга вісь на плавучому підставі 1.
Зусилля ротора і статора, що здійснюються з різних осей, що перебувають на плавучому підставі 2, створюють односпрямоване рух плавучому підставі 2.
Іншими словами, планка 6 ротора створює зусилля на упори 5, 8 - це її дію в сфері центру мас плавучого підстави 2, а дія статора відбувається на радіусі іншої осі, тобто стійці 3, зміщеної від центру мас.
Таким чином, дія ротора і статора відбувається від різних осей обертання, це дає можливість протилежні потенційні обертання ротора і статора і їхні зусилля створити в одному напрямку.
"Парадокс" полягає в тому, що електродвигун 7 здійснює односпрямоване рух плавучому підставі 2 без обертових елементів.
ФОРМУЛА ВИНАХОДУ
Засіб для пересування в середовищі, що містить плавуче підставу, встановлені на підставі рухливі елементи і механізм переміщення елементів щодо підстави, що включає встановлену на підставі стійку, електродвигун і планку, що відрізняється тим, що стійка встановлена на підставі зі зміщенням від центру і на ній закріплена пластина, в центрі якої встановлений електродвигун, при цьому по кінцях пластини розташовані упори, а планка встановлена на осі електродвигуна між упорами з можливістю контактування з останніми.
Версія для друку
Дата публікації 11.11.2006гг
