ВИНАХІД
Патент Російської Федерації RU2200875
ЕЛЕКТРОМАГНІТНИЙ ДВИГУН БОГДАНОВА ДЛЯ СТВОРЕННЯ ТЯГИ
НА НОВИХ ФІЗИЧНИХ ПРИНЦИПИ

Ім'я заявника: Богданов Ігор Глібович
Ім'я винахідника: Богданов Ігор Глібович
Ім'я патентовласника: Богданов Ігор Глібович
Адреса для листування: 111402, Москва, вул. Старий гай, 6, корп.1, кв.151, І.Г. Богданову

Винахід відноситься до області двигунів для створення тяги на нових фізичних принципах для літальних апаратів. Може бути використано для створення тягових систем в авіації та космонавтиці. Двигун для створення тяги на нових фізичних принципах містить систему електроживлення, систему індукційних котушок, пристрій обертання, що складається зі статора і ротора, що містить кільце з обертається речовиною, що забезпечують електромагнітне випромінювання, провідний екран для екранування електромагнітного випромінювання з, принаймні, одним вікном, при цьому поряд з вікном виконана проводить кришка і пристрій переміщення кришки. Винахід дозволяє збільшити тягу двигуна.

ОПИС ВИНАХОДИ

Відомий двигун для створення тяги на нових фізичних принципах для здійснення переміщення об'єкта, що містить джерело магнітного поля, виконаний у вигляді тороидальной струмового обмотки, а вектор-потенціал магнітного поля струмового обмотки спрямований під кутом 90-270 градусів назустріч космологическому векторному потенціалу, в результаті чого у внутрішньої області тороида створюються область з постійним і область зі зниженим векторних потенціалом [1]. В області зі зниженим сумарним векторних потенціалом здійснюють переміщення матеріальних тіл (мас), закріплених на виведених з внутрішньої порожнини тороида і жорстко скріплених з корпусом об'єкта тязі, розміщених рівномірно по поверхні тороида і забезпечених приводами їх висунення-прибирання уздовж радіальних напрямків утворюють кола торів поверхні. Відштовхуючись від галузі фізичного вакууму, в якій відбувається зменшення космологічного векторного потенціалу за рахунок векторного потенціалу джерела магнітного поля, що вноситься в цю область матеріальне тіло, жорстко пов'язане, наприклад, з соленоїдом, захопить його за собою. Таким чином, джерело магнітного поля створює область простору, в якій діє нова сила, і система магніту з тілом рухається в просторі за рахунок енергії фізичного вакууму.

Недоліком двигуна є мала тяга. Наприклад, в експериментах для соленоїдів з магнітним полем від 17 до 150 кгс при вазі моделі 191 кг тяга не перевищувала 4 г [28].

В інших експериментах при полях від 130 до 140 кгс і вазі вантажу від 26 до 30 г тяга склала близько 2,7 дин / г [29].

Для збільшення тяги в двигуні необхідно збільшувати обсяг області, зайнятої магнітним полем, щоб вносити в велику область велику масу матеріального тіла. Збільшення обсягу області, зайнятої магнітним полем, відповідає збільшенню енергії магнітного поля котушки, що запасається в котушці. Тим часом відомо, що з ростом енергії магнітного поля в надпровідному соленоїді ростуть радіальні механічні напруги, які прагнуть його зруйнувати, що заважає збільшувати обсяг області, зайнятої магнітним полем, і відомо, що з ростом розмірів надпровідного соленоїда зменшується щільність струму, поточного по його обмотці внаслідок виникнення індукційних струмів під час заживлення.

Ці два фактори ускладнюють збільшення тяги за рахунок збільшення запасається в надпровідний соленоїді магнітної енергії.

Відомий двигун для створення тяги на нових фізичних принципах диск Сірлом (Диск Серла, Царля, Шарля) [2, 3], що містить ротор, що містить обертається речовина, виконане як замагніченій кільце, закріплене на роликах, виконане з можливістю обертатися навколо осі. Ротор перед зльотом поміщений всередині статора. Двигун забезпечений пристроєм обертання, виконаним з можливістю обертати ротор, виконаний у вигляді замагніченій кільця. Пристрій обертання розганяє електромагнітними силами замагніченій кільце, закріплене на роликах, до великого числа обертів і обертає з великою швидкістю. Кільце, починаючи з деякої швидкості обертання, прискорюється, втрачає вагу і після цього злітає. Був проведений керований політ апарату з Лондона на півострів Корнуолл і назад, що в цілому становить 600 км.

Недоліком двигуна диска Серла є мала тяга під час польоту. Тяга під час польоту є малою, оскільки диск Серла, на думку автора, недостатньо ефективно використовує енергію виникає при обертанні замагніченій диска електромагнітного випромінювання, природа якого буде описана нижче. Це випромінювання, на думку автора, в разі диска Серла після зльоту диска на висоту, що перевищує діаметр диска, просто нагріває атмосферу (повітря) близько диска, і диск Серла просто піднімається вгору в висхідних потоках нагрітого повітря. Такий спосіб створення тяги призводить до неможливості використовувати диск Серла в безповітряному просторі, оскільки у вакуумі не буде потоків висхідного повітря. Що стосується використання диском Серла фотонної тяги від виникає при обертанні диска електромагнітного випромінювання, то ця фотонна тяга, по суті, не використовується, оскільки випромінювання рівномірно поширюється вгору і вниз від диска Серла і сила розсіювання випромінювання, що діє зверху і знизу на диск від випромінювання, взаємно компенсується. Тому результуюча тяга диска Серла під час польоту є малою, оскільки до неї не додається фотонна тяга від виникає при обертанні диска Серла електромагнітного випромінювання, природа якого описується нижче.

Завданням, що стоїть перед винаходом, є збільшення тяги під час польоту.

Зазначена задача вирішується тим, що двигун для створення тяги, що містить систему електроживлення, систему індукційних котушок, пристрій обертання, що складається зі статора і ротора, що містить кільце з обертається речовиною, що забезпечують електромагнітне випромінювання, містить провідний екран для екранування електромагнітного випромінювання з, принаймні , одним вікном, при цьому поруч з вікном виконана проводить кришка і пристрій переміщення кришки.

Зазначена задача вирішується і тим, що екран виконаний у вигляді фігури обертання, при цьому всередині екрану виконана камера з порожниною.

Зазначена задача вирішується і тим, що екран і камера з порожниною встановлені всередині каркаса, виконаного у вигляді багатогранника.

Зазначена задача вирішується і тим, що навколо осі пристрою обертання виконана, принаймні, одна система роликів, з'єднаних з пристроєм обертання.

Зазначена задача вирішується і тим, що одна з індукційних котушок виконана навколо ротора, при цьому площини витків котушки паралельні осі ротора.

Зазначена задача вирішується і тим, що кільце ротора містить, принаймні, один виток обмотки, намотаної на кільце, при цьому обмотка електрично ізольована від кільця і займає кутовий сегмент кільця не більше половини поверхні кільця, а вісь витка лежить в площині кільця.

Зазначена задача вирішується і тим, що обмотка містить надпровідник.

Зазначена задача вирішується і тим, що обертається речовина містить двовимірний провідник.

Зазначена задача вирішується і тим, що площина максимальної провідності двовимірного провідника перпендикулярна осі кільця.

Зазначена задача вирішується і тим, що двовимірний провідник виконаний у вигляді провідної плівки.

Зазначена задача вирішується і тим, що всередині кільця виконаний кріостат.

Зазначена задача вирішується і тим, що двигун містить магнітну котушку, виконану всередині кріостату, яка має, принаймні, одну пару надпровідних обмоток, виконаних одна вздовж іншої і живляться струмами протилежних напрямків.

Зазначена задача вирішується і тим, що обертається речовина містить шаруватий кристал, при цьому площина максимальної провідності шаруватого кристала перпендикулярна осі кільця.

Зазначена задача вирішується і тим, що двигун містить, принаймні, один відбивач, виконаний у вигляді дзеркала, що містить, принаймні, один провідний шар з можливістю відображати електромагнітне випромінювання, причому відбивач виконаний біля вікна.

Зазначена задача вирішується і тим, що двигун містить, принаймні, один пристрій переміщення відбивача, з'єднане з пристроєм обертання.

Зазначена задача вирішується і тим, що двигун містить, принаймні, один пристрій повороту відбивача, з'єднане з пристроєм обертання.

Зазначена задача вирішується і тим, що відбивач містить багатошарову структуру з двовимірними провідниками.

Зазначена задача вирішується і тим, що внутрішня, звернена до пристрою обертання поверхню екрану виконана у вигляді багатошарової структури з двовимірними провідниками.

Зазначена задача вирішується і тим, що енергія Фермі матеріалу шару двовимірного провідника зі зростанням відстані від поверхні ротора в двох сусідніх шарах або не змінюється, або зростає.

Зазначена задача вирішується і тим, що двигун містить підвіс, з'єднаний з екраном, з пристроєм обертання і ротором, що забезпечує можливість вільного обертання пристрою обертання при зміні кута нахилу екрану.

Зазначена задача вирішується і тим, що підвіс виконаний у вигляді карданового підвісу.

Зазначена задача вирішується і тим, що двигун містить, принаймні, одну додаткову котушку поздовжнього магнітного поля, виконану з можливістю створювати в обертовому речовині магнітне поле вздовж осі обертання речовини.

Зазначена задача вирішується і тим, що додаткові котушки подовжнього магнітного поля виконані навколо осі ротора.

Зазначена задача вирішується і тим, що двигун містить, принаймні, один прискорювач електронів з джерелом електронів, при цьому джерело електронів виконаний близько ротора і містить, принаймні, один емісійний катод.

Зазначена задача вирішується і тим, що двигун містить більше двох телескопічних ніжок, виконаних з можливістю змінювати свою довжину, втягуватися всередину двигуна, або притискатися до двигуна.

Зазначена задача вирішується і тим, що двигун містить стикувальні пристрої, виконані з можливістю зістикувати, по крайней мере, два двигуна разом, і, по крайней мере, один комп'ютер, керуючий роботою двигуна, причому після стикування двигунів комп'ютери об'єднуються в єдину локальну обчислювальну мережу.

Таке конструктивне виконання двигуна дозволяє створювати тягу на двох різних фізичних принципах двома різними способами.

Першим способом двигун дозволяє створювати фотонну тягу з тиском на обертається речовина до порядку кілька сотень тонн на квадратний метр поверхні обертається речовини. Фотонну тягу з таким тиском сили розсіювання випромінювання теоретично реально створити за рахунок того, що вдається зняти екранування з декількох видів електромагнітних полів, які спочатку присутні в різних комбінаціях в будь-якій речовині, але не виходять назовні через те, що екрануються рухами вільних електронів і поворотами осей обертання електронних оболонок атомів і ядер.

Ці електромагнітні поля виникають як релятивістський ефект різних видів руху заряджених частинок, що утворюють речовину. Рухи частинок відбуваються всередині речовини. Електричні поля рухомих частинок в залежності від швидкості мають кутову залежність, обумовлену релятивістськими ефектами.

Під час обертання речовини з великою швидкістю електронні оболонки атомів і ядра атомів під дією сумарного випромінювання цих полів виявляються під дією важеля пари сил. Оскільки ядра і електронні оболонки ще обертаються, то під впливом пари сил вони роблять прецесію, яка перешкоджає такого повороту осей власних моментів обертання, при якому ці випромінювання екрануються повністю. Ці електромагнітні поля при обертанні речовини з великою швидкістю частково перестають екрануватися і виходять назовні речовини, створюючи потужне електромагнітне випромінювання. Розподіл інтенсивності цього випромінювання в залежності від кута по відношенню до осі обертання симетрично щодо осі обертання речовини і симетрично відносно площини, що проходить через центр мас обертається речовини перпендикулярно осі обертання. Тому ніякої тяги навколо просто обертового речовини не виникає, хоча випромінювання є.

Фотонна тяга створюється завдяки тому, що ділянка простору поряд з обертається речовиною перекривається провідним екраном. При цьому екран перекриває потік випромінювання в цьому напрямку і відображає частину випромінювання в протилежному напрямку, створюючи тягу.

Для створення тяги в потрібному напрямку частина вікон, виконаних в екрані з можливістю проходу через вікна електромагнітного випромінювання, перекриваються проводять кришками пристроєм переміщення кришки і кришки відображають падаюче на них випромінювання. Частина вікон відкривається, і випромінювання через них виходить з області, оточеної екраном, створюючи фотонну тягу в потрібному напрямку.

і для створення тяги в потрібному напрямку частина випромінювання виводиться з вікон на відбивачі, а відбивачі переміщаються і повертаються пристроями переміщення відбивачів так, щоб відбитий промінь випромінювання відбивався в заданому напрямку, створюючи тягу в потрібному напрямку.

Найбільше випромінювання виникає в двох випадках.

У першому випадку на обертається з великою швидкістю речовина пристрій обертання впливає короткими імпульсами послідовно спочатку магнітним полем, паралельним осі обертання, а потім магнітним полем, перпендикулярним осі обертання. В результаті все обертається речовина починає здійснювати прецесію. При цьому великі області обертається речовини під час прецесії синхронно нахиляють осі магнітних моментів електронних оболонок атомів. Кути нахилу великого числа магнітних моментів електронних оболонок збігаються. У цей час обертаються електрони електронних оболонок атомів мають однакову кутову спрямованість створюваного ними електричного поля, обумовлену їх релятивізмом, за рахунок чого ці області випромінюють.

У другому випадку обертається речовина містить шари двовимірного провідника, виконані перпендикулярно осі обертання. У шарах двовимірного провідника відбуваються коливання і обертання електронів плазмонів. При цьому електрони плазмонів рухаються переважно в одній площині і випромінюють. Випромінювання не екранується обертається з великою швидкістю діелектриком, оскільки для екранування магнітні моменти електронних оболонок атомів діелектрика повинні повернутися перпендикулярно осі обертання, а при створенні важеля сил, що викликають поворот, виникає прецесія, частота якої набагато менше частоти коливань електронів плазмонів.

Оскільки частота випромінювання електронів плазмонів перевищує частоту прецесії, то поля, що виникають в ході прецесії, не можуть повністю екранувати це випромінювання.

Другим способом двигун дозволяє створювати тягу за рахунок використання енергії електромагнітного поля. Для цього обертається речовина містить парамагнетик або ферромагнетик. Обертається речовина може бути виконано у вигляді магніту. Магніт виконаний у вигляді кільця. При обертанні парамагнетика або феромагнетика обертається речовина за рахунок магнітомеханіческіх явищ додатково намагничивается і створює навколо себе магнітне поле. Під час обертання парамагнетика або феромагнетика можливо додаткове збільшення намагніченості за рахунок поляризаційного парамагнетизм, який не відчуває тенденції до насичення. В результаті у що обертається речовині створюються магнітні поля з напруженістю, що перевищує напруженість магнітного поля, що досягається в надпровідних магнітних системах.

При цьому вектор-потенціал магнітного поля обертається речовини спрямований під кутом 90-270 градусів назустріч космологическому векторному потенціалу. В область з магнітним полем обертається речовини вносять масу речовини, наприклад матеріальні тіла, за допомогою пристрою переміщення маси речовини. В результаті чого близько обертається речовини створюються область з постійним і область зі зниженим векторних потенціалом. В області зі зниженим сумарним векторних потенціалом здійснюють переміщення мас речовини (матеріальних тіл), виконаних всередині кілець карданового підвісу, за допомогою пристрою переміщення мас речовини. Оскільки кільце карданового підвісу і виконано у вигляді магніту, то всередині кільця додатково шляхом переміщення всередині кільця матеріального тіла утворюється область зниженого векторного потенціалу.

Відштовхуючись від галузі фізичного вакууму, в якій відбувається зменшення космологічного векторного потенціалу за рахунок векторного потенціалу джерела магнітного поля, яку вносить в цю область маса речовини, наприклад матеріальне тіло, жорстко пов'язане, наприклад, з кільцем карданового підвісу, захоплює його за собою. Таким чином, джерело магнітного поля створює область простору, в якій діє нова сила, і система магніту з тілом рухається в просторі за рахунок енергії фізичного вакууму.

Не виявлено технічних рішень, що досягають виконання поставленого завдання аналогічними технічними засобами.

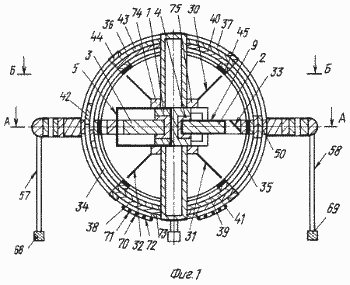

На фіг. 1 ізобажена прінціпіално схема торсіонного двигуна Богданова при горизонтальній тязі з відкритими бічними вікнами і закритими верхніми і нижніми вікнами.

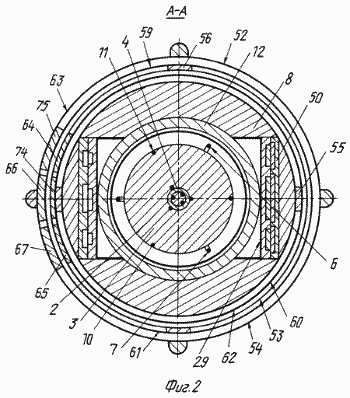

На фіг.2 зображено розріз А-А.

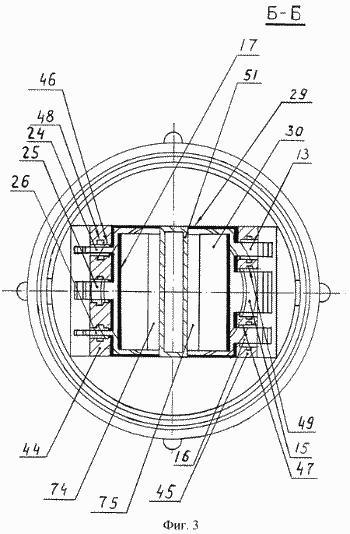

На фіг.3 зображений розріз Б-Б.

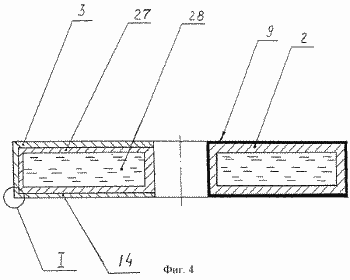

На фіг.4 зображений розріз основного кільця.

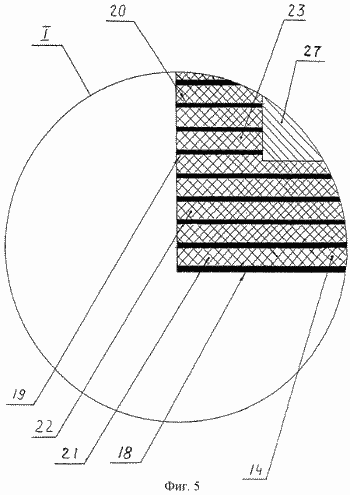

На фіг.5 зображений розріз багатошарової структури.

Двигун оснащений пристроєм обертання 1, що містить ротор 2 з обертається речовиною, що містить основне кільце 3, при цьому пристрій обертання виконано з можливістю обертати ротор і разом з ним входить до його складу основне кільце. Ротор, а разом з ним і основне кільце з'єднане системою роликів або підшипників 4 із статором пристрою обертання.

Пристрій обертання містить три індукційних котушки поперечного магнітного поля 5, 6, 7, виконані навколо основного кільця ротора симетрично щодо осі ротора з можливістю створення магнітного поля поперек осі обертання, при цьому силові лінії магнітного поля котушки йдуть перпендикулярно осі обертання речовини. Котушки виконані на рівній відстані один від одного.

Двигун містить систему електроживлення 8, що містить систему електроживлення індукційних котушок. Індукційна котушка виконана збоку від основного кільця, при цьому площина кільця перпендикулярна площині витків індукційної котушки, причому виток індукційної котушки зігнутий так, що оточує частину кільця, і кільце виконано з можливістю обертатися навколо частини витка так, що виток оточує ділянку кільця.

Кільце містить, принаймні, три витка обмотки 9, 10, 11, намотаною на кільце, при цьому обмотка електрично ізольована від кільця, причому вісь витка лежить в площині кільця, при цьому обмотка займає по площі не всю поверхню кільця. Витки обмотки електрично ізольовані один від одного. Між витками ділянку поверхні кільця не містить обмотки. Площа поверхні основного кільця без обмоток перевищує площу поверхні кільця, покритої обмотками. Витки обмотки виконані симетрично щодо осі обертання речовини.

Пристрій обертання містить, принаймні, одну котушку поздовжнього магнітного поля 12, виконану з можливістю створювати в обертовому речовині магнітне поле вздовж осі обертання речовини. Котушка поздовжнього магнітного поля виконана навколо осі обертання речовини. Котушки поперечного магнітного поля виконані поруч один з одним, при цьому навколо них виконана котушка поздовжнього магнітного поля, яка їх оточує.

Обертається речовина основного кільця на окремих ділянках, містить або шар двовимірного провідника, або одну багатошарову структуру з шарами двовимірних провідників, або кілька багатошарових структур з шарами двовимірних провідників. На фіг.4 і 5 приведена багатошарова структура 14.

Двовимірні провідники являють собою штучно створені електропровідні системи на кордоні розділу двох погано провідних середовищ, наприклад вакуум - діелектрик, напівпровідник - діелектрик [20]. Приклад двовимірного провідника - шар електронів, утримуваний над поверхнею діелектрика з негативним спорідненістю до електрону (наприклад, рідкого гелію) силами електростатичного зображення (електрони поляризують діелектрик і притягуються до нього), а й зовнішнім постійним електричним полем, прикладеним перпендикулярно поверхні діелектрика. Аналогічно в гетероструктурах (наприклад, на основі арсеніду галію) у вільній поверхні напівпровідників утворюється двовимірний шар з надлишковою концентрацією рухливих носіїв заряду або зінверсної провідністю. Двовимірний шар утворюється через вигину зон і при додатку різниці потенціалів до структури метал - діелектрик - напівпровідник. Двовимірними провідниками є і тонкі плівки металів. і двовимірні провідники бувають в шаруватих кристалах.

Основне кільце містить багато двовимірних провідників, наприклад проводять плівок, виконаних з металу товщиною від 0,01 до 0,1 мікрона, між якими виконані плівки з діелектрика. Провідні плівки виконані паралельними один одному і перпендикулярними осі обертання ротора. Багато двовимірних провідників, розділених діелектриками, утворюють багатошарову структуру.

Усередині багатошарової структури виконані шари двовимірних провідників 18, 19, 20. Між шарами двовимірного провідника виконані шари діелектрика 21, 22, 23. Шари діелектрика електрично відокремлюють один від одного шари двовимірних провідників. Структури виконані багатошаровими. Площина максимальної провідності двовимірного провідника перпендикулярна осі ротора. Двовимірний провідник виконаний у вигляді проводять плівок, при цьому площина плівки перпендикулярна осі ротора. Товщина плівки вибирається якомога менше, наприклад, порядку декількох міжатомних відстаней.

Деякі ділянки багатошарової структури виконані на торцевих поверхнях основного кільця. Назвемо їх торцевими ділянками багатошарової структури.

Торцевої ділянку багатошарової структури основного кільця може містити від 5 до 50 провідних плівок. Орієнтовна товщина плівок з діелектрика від 0,1 до 10 мікрон. Провідні плівки можуть бути виконані з феромагнетика.

Деякі ділянки багатошарової структури виконані з бічних сторін основного кільця. Назвемо їх бічні ділянки багатошарової структури.

Двовимірні провідники можуть бути виконані у вигляді феромагнітних плівок.

Структури виконані у вигляді пластин, крім того, додатково шари діелектрика можуть бути виконані як діелектричний хвилевід з можливістю пропускати уздовж площини шару діелектрика електромагнітне випромінювання з довжиною хвилі випромінювання плазмонів. Для цього показник заломлення у діелектрика в центрі шару діелектрика повинен бути більше, ніж на краях шару діелектрика близько двовимірного провідника.

Вихід діелектричного хвилеводу виконаний на бічній поверхні основного кільця. Для виведення з хвилеводу випромінювання на бічній поверхні основного кільця виконаний торець діелектричного хвилеводу з можливістю виведення з торця випромінювання, що поширюється всередині хвилеводу.

Вращающемое речовина основного кільця, що входить до складу ротора, може містити двовимірний провідник, виконаний як шаруватий кристал [21]. Шаруватий кристал являє собою кристал із шаруватим типом кристалічної упаковки і, відповідно, сильною анізотропією руху електронів. Як шаруватого кристала, який може містити обертається речовина, можна запропонувати, наприклад, інтерканалірованное з'єднання діхалькогеніда перехідного металу типу ТаS ₂ з пиридином. Для цього з'єднання спостерігається висока анізотропія провідності близько 10 ^5.

Якщо обертається основне кільце містить багатошарову систему двовимірних провідників, наприклад проводять плівок, розділених діелектриками, або шаруваті кристали, площину плівки перпендикулярна осі обертання речовини, площину двовимірного провідника перпендикулярна осі обертання речовини і площину або напрямок максимальної провідності шаруватого кристала перпендикулярна осі обертання речовини.

Поверхня основного кільця, що входить до складу ротора, виконана у вигляді багатошарової структури з двовимірними провідниками. Багатошарова структура поверхні основного кільця може містити двовимірні провідники, виконані або з одного матеріалу, або з різних матеріалів. При цьому енергія Фермі матеріалів двовимірних провідників в міру віддалення від поверхні основного кільця, від поверхні ротора не убуває, тобто або енергія Фермі не змінюється, або зростає в напрямку від поверхні вглиб основного кільця, тобто в міру віддалення від поверхні основного кільця.

Усередині основного кільця виконаний кріостат 27 з можливістю охолоджувати двовимірні провідники в структурах з двовимірним провідником. Усередині кріостату налитий холодоагент 28, в якості якого може бути виконаний рідкий гелій.

Пристрій обертання пов'язане з провідним екраном 29, виконаним з провідного матеріалу.

Близько пристрою обертання виконані відбивачі випромінювання торцевої поверхні 17, 30, 31, 32 і відбивач випромінювання бічній поверхні 33. Відбивач виконаний у вигляді плоского дзеркала з провідним шаром, наприклад, з металу з можливістю відображати електромагнітне випромінювання. Чотири відбивача випромінювання торцевої поверхні виконані навпроти торцевих ділянок, яким можна довіряти відбивачі випромінювання торцевої поверхні 17, 30, 31, 32. По крайней мере, один відбивач випромінювання бічній поверхні, наприклад відбивач 33, виконаний навпаки бічній поверхні основного кільця. Відбивач випромінювання бічній поверхні 33 нахилений до вертикалі під кутом приблизно 45 градусів. Відбивач випромінювання бічній поверхні виконаний у вигляді кільця, з якого вирізані ділянки кільця в місцях розташування індукційних котушок поперечного магнітного поля.

Відбивач може бути виконаний у вигляді багатошарової структури з двовимірними провідниками. Багатошарова структура відбивача може містити двовимірні провідники, виконані або з одного матеріалу, або з різних, при цьому енергія Фермі матеріалів двовимірних провідників в міру віддалення від відбиває робочої поверхні відбивача не убуває, тобто або вона не змінюється, або зростає в напрямку від робочої поверхні вглиб відбивача, тобто в міру віддалення від ротора. На іншій, на задній, на неробочому боці відбивача може бути виконаний додатковий кріостат з рідким гелієм з можливістю охолодження відбивача.

Внутрішня, звернена до пристрою обертання поверхню екрану може бути виконана у вигляді багатошарової структури з двовимірними провідниками. Багатошарова структура внутрішньої поверхні екрану може містити двовимірні провідники, виконані або з одного матеріалу, або з різних матеріалів. При цьому енергія Фермі матеріалів двовимірних провідників в міру віддалення від поверхні основного кільця, від поверхні ротора не убуває, тобто або енергія Фермі не змінюється, або зростає в напрямку від поверхні вглиб екрану, тобто в міру віддалення від поверхні основного кільця.

Усередині екрана може бути виконаний кріостат з можливістю охолоджувати двовимірні провідники в структурах з двовимірним провідником. Усередині кріостату налитий холодоагент, в якості якого може бути виконаний рідкий гелій. Зовнішня поверхня кріостату виконана з провідного матеріалу з можливістю екранування випромінювання.

В екрані спереду і ззаду від осі обертання речовини відносно напрямку руху тягової системи з двигуном виконані бічні вікна 13, 15, 16, 24, 25, 26, 34, 35 з можливістю вільного проходу через вікно електромагнітного випромінювання. Екран виконаний навколо пристрою обертання і оточує пристрій обертання. Над основним кільцем в екрані виконані верхні вікна 36, 37, а під основним кільцем в екрані виконані нижні вікна 38, 39. З екраном з'єднані проводять кришки 40, 41, 42, 43, виконані з провідного матеріалу поруч з вікнами з можливістю відкривати і закривати вікна. З кришками з'єднане пристрій переміщення кришки 50, що містить каркаси 44, 45, виконане з можливістю переміщати кришку щодо вікна всередині каркасів так, щоб кришка відкривала або закривала вікно з можливістю закривати або відкривати прохід через вікно електромагнітного випромінювання. Частина екрану виконана на внутрішній поверхні пристрою переміщення кришки 50, зверненої до пристрою обертання. З цієї частини екрану частину екрану виконана на внутрішній поверхні каркаса 45 (входить до складу пристрою переміщення кришки 50), зверненої до пристрою обертання. Бічні вікна 13, 15, 16, 24, 25, 26, 34, 35, верхні вікна 36, 37 і нижні вікна 38, 39 виконані не тільки в екрані, але і в пристрої переміщення кришки 50. В тому числі ці вікна виконані і в каркасах 44, 45, що входять до складу пристрою переміщення кришки 50.

Відбивач виконаний біля вікна. Відбивачі виконані з можливістю змінювати кут нахилу по відношенню до площини кільця. Відбивачі виконані всередині екрану.

Двигун містить пристрої повороту відбивача 74, 75, з'єднані з екраном, виконані з можливістю повертати і переміщати відбивач щодо основного кільця, а й змінювати кут нахилу відбивача по відношенню до площини кільця.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. Ю.А.Бауров, В.М.Огарков. Спосіб переміщення об'єкта в просторі і пристрій для його здійснення. Фізична думка Росії. 1, 1994, серпень, с. 66.

2. В. А.Чернобров. Енциклопедія непізнаного. М., 1998, с. 104.

3. Ігор Царьов. Енциклопедія чудес. М., 1998, с. 413.

4. Гороскоп. 10, 1999, с. 3.

5. І.Г.Богданов. Магнітна котушка Богданова. Патент 2123215. Пріоритет від 19.09.1997.

6. Б.М.Яворскій, А.А.Детлаф. Довідник з фізики. 1996, с. 283.

7. Космічні двигуни: Стан і перспективи. М., 1988.

8. Брехня Г. Сверхпроводящие магнітні системи. 1976.

9. Богданов І. Г. електроракетні Двигун Богданова. Патент 2046210. Заявка 5064411. Пріоритет винаходу 5 жовтня 1992.

10. Кейлін В. Є., Черноплеков Н. А. Технічна надпровідність, надпровідні магнітні системи. М., 1988.

11. Фізичні величини. Довідник. Під редакцією Григор'єва І.С., Мейліхова Ю.З. М., 1991, с. 448.

12. Дюдерштадт Дж., Мозес Г. інерціальна термоядерний синтез. Пер. з англ. М., 1984.

13. Л.Д.Ландау, Е.М.Ліфшіц. Теорія поля. М., 1973, с. 124.

14. Фізична енциклопедія. Том 3. М., 1992, с. 601.

15. Ф.Качмарек. Введення в фізику лазерів. М., 1981, с. 530.

16. Л.Д.Ландау, Е.М.Ліфшіц. Теорія поля. М., 1973, с. 280.

17. Б.М.Яворскій, А.А.Детлаф. Довідник з фізики. 1996, с. 705.

18. Савелій Кашницький. Смерть подібна стрижці волосся. Московський комсомолець. 24 грудня 1999 року, с. 4.

19. В. П.Бурдаков, Ю.І.Данілов. Фізичні проблеми космічної тягової енергетики. 1969, с. 154.

20. Фізична енциклопедія. Том 1. М., 1988, с. 565.

21. Фізична енциклопедія. Том 2. М., 1990, с. 252.

22. Фізична енциклопедія. Том 3. М., 1992, с. 116.

23. Фізична енциклопедія. Том 3. М., 1992, с. 119.

24. Фізична енциклопедія. Том 1. М., 1988, с. 293.

25. Фізична енциклопедія. Том 2. М., 1990, с. 664.

26. В. П.Бурдаков, Ю.І.Данілов. Фізичні проблеми космічної тягової енергетики. 1969, с. 37.

27. В. П.Бурдаков, Ю.І.Данілов. Фізичні проблеми космічної тягової енергетики. 1969, с. 36.

28. Ю. А. Баур, Б.М.Серегін, А.В.Черніков. Експериментальні дослідження взаємодії сільноточних систем з фізичним вакуумом і реалізація нового принципу руху. Фізична думка Росії. 1, 1994, серпень, с. 66.

29. Ю. А. Баур. Про структуру фізичного простору і новому взаємодії в природі. Фізична думка Росії. 1, 1994, серпень, с. 18.

30. Фізична енциклопедія. Том 1. М., 1988, с. 569.

31. Фізична енциклопедія. Том 4. М., 1994, с. 405.

32. Ю. А. Баур, Б.М.Серегін, А.В.Черніков. Експериментальні дослідження взаємодії сільноточних систем з фізичним вакуумом і реалізація нового принципу руху. Фізична думка Росії. 1, 1994, серпень, с. 1.

33. Ю. А. Баур, Е. Ю.Кліменко, С.І.Новіков. ДАН, 1990, т. 315, 5, с. 1116-1120.

34. Ю.А.Бауров, П.М.Рябов. ДАН, 1992, т. 326, 1, с. 73-77.

35. Ю. А.Бауров. В сб .: Фізика плазми і деякі питання загальної фізики. ЦНИИМАШ, 1990, с. 71-83, 84-91.

36. Ю.Н.Бабаев, Ю.А.Бауров. Препринт ІЯД АН СРСР, П-0362. М., 1984.

37. Ю.Н.Бабаев, Ю.А.Бауров. Препринт ІЯД АН СРСР, П-0368. М., 1985.

ФОРМУЛА ВИНАХОДУ

1. Двигун для створення тяги, що містить систему електроживлення, систему індукційних котушок, пристрій обертання, що складається зі статора і ротора, що містить кільце з обертається речовиною, що забезпечують електромагнітне випромінювання, що відрізняється тим, що містить провідний екран для екранування електромагнітного випромінювання з, принаймні, одним вікном, при цьому поруч з вікном виконана проводить кришка і пристрій переміщення кришки.
2. Двигун для створення тяги за п. 1, який відрізняється тим, що екран виконаний у вигляді фігури обертання, при цьому всередині екрану виконана камера з порожниною.
3. Двигун для створення тяги за п. 2, який відрізняється тим, що екран і камера з порожниною встановлені всередині каркаса, виконаного у вигляді багатогранника.
4. Двигун для створення тяги за п. 2, який відрізняється тим, що навколо осі пристрою обертання виконана, принаймні, одна система роликів, з'єднаних з пристроєм обертання.
5. Двигун для створення тяги за п. 2, який відрізняється тим, що одна з індукційних котушок виконана навколо ротора, при цьому площини витків котушки паралельні осі ротора.
6. Двигун для створення тяги за п. 5, який відрізняється тим, що кільце ротора містить, принаймні, один виток обмотки, намотаної на кільце, при цьому обмотка електрично ізольована від кільця і займає кутовий сегмент кільця не більше половини поверхні кільця, а вісь витка лежить в площині кільця.
7. Двигун для створення тяги за п. 6, який відрізняється тим, що обмотка містить надпровідник.
8. Двигун для створення тяги за п. 1, який відрізняється тим, що обертається речовина містить двовимірний провідник.
9. Двигун для створення тяги за п. 8, який відрізняється тим, що площина максимальної провідності двовимірного провідника перпендикулярна осі кільця.
10. Двигун для створення тяги за п. 8, який відрізняється тим, що двовимірний провідник виконаний у вигляді провідної плівки.
11. Двигун для створення тяги за п. 8, який відрізняється тим, що всередині кільця виконаний кріостат.
12. Двигун для створення тяги за п. 11, який відрізняється тим, що містить магнітну котушку, виконану всередині кріостату, яка має, принаймні, одну пару надпровідних обмоток, виконаних одна вздовж іншої і живляться струмами протилежних напрямків.
13. Двигун для створення тяги за п. 1, який відрізняється тим, що обертається речовина містить шаруватий кристал, при цьому площина максимальної провідності шаруватого кристала перпендикулярна осі кільця.
14. Двигун для створення тяги за п. 3, який відрізняється тим, що містить, принаймні, один відбивач, виконаний у вигляді дзеркала, що містить, принаймні, один провідний шар з можливістю відображати електромагнітне випромінювання, причому відбивач виконаний біля вікна.
15. Двигун для створення тяги за п. 14, який відрізняється тим, що містить, принаймні, один пристрій переміщення відбивача, з'єднане з пристроєм обертання.
16. Двигун для створення тяги за п. 15, який відрізняється тим, що містить, принаймні, один пристрій повороту відбивача, з'єднане з пристроєм обертання.
17. Двигун для створення тяги за п. 16, який відрізняється тим, що відбивач містить багатошарову структуру з двовимірними провідниками.
18. Двигун для створення тяги за п. 3, який відрізняється тим, що внутрішня, звернена до пристрою обертання поверхню екрану виконана у вигляді багатошарової структури з двовимірними провідниками.
19. Двигун для створення тяги по одному з пп. 8, 17 або 18, який відрізняється тим, що енергія Фермі матеріалу шару двовимірного провідника зі зростанням відстані від поверхні ротора в двох сусідніх шарах або не змінюється, або зростає.
20. Двигун для створення тяги за п. 1, який відрізняється тим, що містить підвіс, з'єднаний з екраном, з пристроєм обертання і ротором, що забезпечує можливість вільного обертання пристрою обертання при зміні кута нахилу екрану.
21. Двигун для створення тяги за п. 20, який відрізняється тим, що підвіс виконаний у вигляді карданового підвісу.
22. Двигун для створення тяги за п. 1, який відрізняється тим, що містить, принаймні, одну додаткову котушку поздовжнього магнітного поля, виконану з можливістю створювати в обертовому речовині магнітне поле вздовж осі обертання речовини.
23. Двигун для створення тяги за п. 22, який відрізняється тим, що додаткові котушки подовжнього магнітного поля виконані навколо осі ротора.
24. Двигун для створення тяги за п. 1, який відрізняється тим, що містить, принаймні, один прискорювач електронів з джерелом електронів, при цьому джерело електронів виконаний близько ротора і містить, принаймні, один емісійний катод.
25. Двигун для створення тяги за п. 1, який відрізняється тим, що містить більше двох телескопічних ніжок, виконаних з можливістю змінювати свою довжину, втягуватися всередину двигуна, або притискатися до двигуна.
26. Двигун для створення тяги за п. 1, який відрізняється тим, що містить стикувальні пристрої, виконані з можливістю зістикувати, по крайней мере, два двигуна разом, і, по крайней мере, один комп'ютер, керуючий роботою двигуна, причому після стикування двигунів комп'ютери об'єднуються в єдину локальну обчислювальну мережу.
