ВИНАХІД
Патент Російської Федерації RU2079705
Двигун перетворює гравітаційної енергії У МЕХАНІЧНУ
Ім'я заявника: Худолеев Олексій Кирилович
Ім'я винахідника: Худолеев Олексій Кирилович
Ім'я патентовласника: Худолеев Олексій Кирилович
Адреса для листування:
Дата початку дії патенту: 1993.12.08
Використання: гравітаційні перетворювачі енергії в механічну.
Сутність: двигун складається з герметичної ємності, в якій розміщені вертикально шківи і охоплює їх замкнута стрічка з відкидними гравітаційними органами, вертикальна перегородка, розташована між осями шківів, і підключені до ємності трубопроводу зі струминними насосами і рупорами підведення і відведення робочих тел.
ОПИС ВИНАХОДИ
Винахід відноситься до перетворення гравітаційної енергії в механічну.
Відомий двигун, що перетворює гравітаційну енергію вантажу в механічну [1]
Однак цикл роботи переривається при підйомі вантажу, незначний ККД.
Відомий двигун, що працює безперервно [2]
Однак не використовується безкоштовна гравітаційна енергія.
Завданням винаходу є зниження собівартості енергії, збільшення ККД.
Дане завдання досягається тим, що двигун, що містить герметичну ємність, встановлену всередині неї раму з розміщеними одна над іншою горизонтальні осі зі шківами, що охоплює їх нескінченну замкнуту стрічку з ковшовими робочими елементами, поздовжню вертикальну перегородку, розташовану між осями шківів, підключені до ємності кошти подачі на ковшові робочі елементи робоче тіло і підведення і відведення потоків робочих тіл, двигун забезпечений поворотним механізмом з віджимними роликами, встановленими у верхній частині рами, вантажі ковшові робочі елементи виконані у вигляді важелів, шарнірно закріплених з можливістю повороту в робоче положення для прийому робочого тіла, засіб підведення і відведення робочих тіл виконано у вигляді вхідних, підключених до джерела подачі робочого тіла, і вихідних патрубків, встановлених у відповідних частинах герметичній ємності.
Інший технічний результат полягає в використанні відкидних вантажів на гнучких передачах обертання для збільшення потужності.

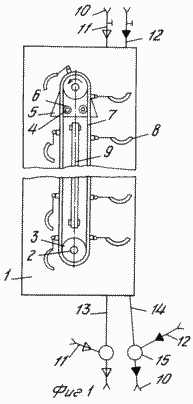

 Фіг. 1 зображена схема двигуна |

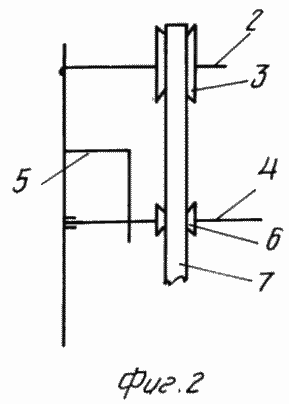

 Фиг.2 поворотний механізм (вид зліва) |
Двигун містить герметичну ємність 1, в якій розміщена рама 15, встановлені на ній одна над іншою горизонтальні осі 2 зі шківами 3, охоплюються ременем 7. І поворотний механізм 5 з віджимними роликами 6 на горизонтальних фіксують осях 4 у верхній частині рами 15 для відхилення гілок ременя 7 в одну зі сторін. Шківи 3 і ролики 6 кінетично пов'язані ременем 7 із замкнутими кінцями, на якому з можливістю відхилення до 90 o на шарнірах встановлені ковші 8. Ємність 1 перегороджена поздовжньої вертикальної перегородкою 9, розміщеної між осями 2, права верхня частина забезпечена патрубками 11, 12 для з'єднання з джерелом енергії, а патрубки 13, 14 для відведення відпрацьованого робочого тіла. Рупори 10 і ежекторні насоси 13 для збільшення ККД при використанні енергії потоків повітря і води.
Робота двигуна починається з відпустки гальм на шківах 3 (не показано). При цьому порушується рівновага. Права гілка стрічки 7 з відкинутими ковшами 8 під дією сил тяжіння опускається, а ліва з наближеними до стрічки 7 ковшами 8 піднімається, згідно з правилом важеля за формулою: Сила центру ваги, помножена на праве плече, більше сили тяжіння центру, помноженої на ліве плече. При цьому відбувається обертання за годинниковою стрілкою шківів 3 з навантаженням і автоматичне почергове відкидання вантажів-шківів 8 до 90 o в праву сторону.
Використання гравітаційної енергії частин двигуна знижує собівартість механічної енергії. А використання відкидних вантажів на гнучких передачах обертання збільшує потужність двигуна.
Двигун може працювати одночасно з рідкими і газоподібними робочими потоками.
ФОРМУЛА ВИНАХОДУ
Двигун, що містить герметичну ємність, встановлену всередині неї раму з розміщеними одна над іншою горизонтальними осями зі шківами, що охоплює їх нескінченну замкнуту стрічку з ковшовими робочими елементами, поздовжню вертикальну перегородку, розташовану між осями шківів, підключені до ємності кошти подачі на ковшові робочі елементи, робоче тіло підведення і відведення потоків робочих тіл, що відрізняється тим, що він забезпечений поворотним механізмом з віджимними роликами, встановленими у верхній частині рами, ковшові робочі елементи виконані у вигляді важелів, шарнірно закріплених з можливістю повороту в робоче положення для прийому робочого тіла, засіб підведення і відведення робочих тіл виконано у вигляді вхідних, підключених до джерела подачі робочого тіла, і вихідних патрубків, встановлених у відповідних частинах герметичній ємності.
Двигун по п.1, що відрізняється тим, що робоче тіло виконано у вигляді газоподібної речовини.
Двигун по п.1, що відрізняється тим, що робоче тіло виконано у вигляді рідини.
