ВИНАХІД
Патент Російської Федерації RU2201527
Фотон ДВИГУН

Ім'я заявника: Горбачов Євген Олександрович
Ім'я винахідника: Горбачов Євген Олександрович
Ім'я патентовласника: Горбачов Євген Олександрович
Адреса для листування: 634009, м Томськ, пр. Фрунзе, 115, ЦНТІ, патентне бюро
Дата початку дії патенту: 1999.05.18

Винахід призначений для використання в авіації і космонавтиці. Двигун містить корпус і потужний імпульсний лазер, промінь якого направляють на підставу конуса призми з кварцового скла і ділять на два променя, відбиваючись від внутрішніх дзеркал цієї призми промені йдуть у зворотний бік первісного падіння променя, після чого промені виходять на бічні дзеркала, потім промені відбиваються від напрямних дзеркал і йдуть назовні в навколишній простір через отвори, в яких розташовані вихідні скла. Варіант двигуна відрізняється додатковим корпусом, в якому розташовані турбовентилятор для подачі повітря з атмосфери, який через турбокомпресор, фільтр, автоматичний клапан в основі корпусу охолоджує лазер, проходячи через камеру досжатія повітря, автоматичний клапан, надходить на турбіну генератора. Потім повітря надходить на сопло, що складається з безлічі сопів, потім викидається назовні в навколишній простір як додаткова рушійна сила, створюючи реактивну тягу. Винахід дозволяє розробити новий двигун для створення швидкісних космічних і аерокосмічних літальних апаратів і швидкісних літаків, нових типів літальних апаратів вертикального зльоту і посадки.

ОПИС ВИНАХОДИ

Винахід призначений для використання в авіації і космонавтиці.

Відомий фотонний двигун, що складається з основного корпусу і потужного імпульсного лазера, промені якого входять через вихідні отвори в навколишній простір, створюючи рушійну силу (див. Корліес У.Р. Ракетні двигуни для космічних польотів. М., Видавництво іноземної літератури, 1962, с .421-429, фіг.142).

Недолік відомого двигуна - недостатня потужність.

Технічним результатом, на досягнення якого спрямовано даний винахід, є підвищення потужності двигуна.

Технічний результат досягається тим, що в фотонному двигуні, що складається з основного корпусу і потужного імпульсного лазера, промені якого виходять через вихідні отвори в навколишній простір, створюючи рушійну силу, промінь лазера спочатку направляють на кристал алмазу або на підставу конуса трикутної призми, відбиваючись від внутрішніх дзеркал яких він перетворюється в два променя, які йдуть у зворотний бік первісного падіння променя, а потім на бічні дзеркала і через напрямні дзеркала на вихід.

Технічний результат досягається тим, що в фотонному двигуні, що складається з основного корпусу і потужного імпульсного лазера, промені якого виходять через вихідні отвори в навколишній простір, створюючи рушійну силу, промінь лазера спочатку направляють на кристал алмазу або на підставу конуса трикутної призми, відбиваючись від внутрішніх дзеркал яких він перетворюється в два променя, які йдуть у зворотний бік первісного падіння променя, а потім на бічні дзеркала і через напрямні дзеркала на вихід, містить додатковий корпус, в якому послідовно розташовуються турбовентилятор для подачі повітря з атмосфери, турбокомпресор, фільтр, перший автоматичний клапан, система охолодження лазера, камера досжатія повітря, другий автоматичний клапан, турбіна генератора і сопло, що складається з безлічі сопів, через яке повітря викидається в навколишній простір, створюючи додаткову рушійну силу.

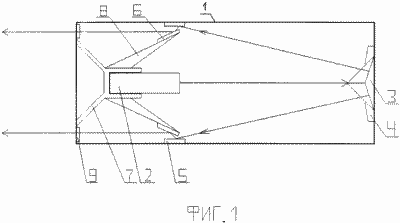

На фіг.1 наведена схема першого варіанту двигуна.

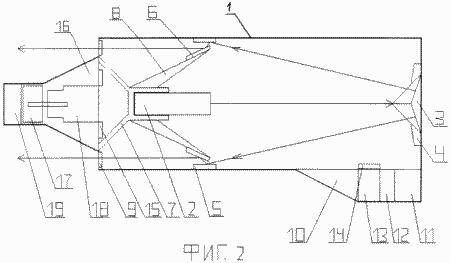

На фіг.2 наведена схема другого варіанту двигуна.

Перший варіант фотонного двигуна (фіг.1) складається з металевого корпусу 1 і надміцного сплаву, наприклад титанового. У корпусі розташований імпульсний лазер 2 з певною частотою повторюваності імпульсів, наприклад СО-лазер на парах міді, або інший імпульсний потужний лазер або кілька лазерів для збільшення потужності руху. Двигун і містить трехугольная призму 3 з кварцового скла (або алмаз), закріплену кріпленням 4, бічні дзеркала 5 і напрямні дзеркала 6. Лазер міцно закріплений кріпленням 7. Для охолодження лазера використовується космічний вакуум через клапан 8. Промені виходять назовні в навколишній простір через отвори стекол 9.

Другий варіант фотонного двигуна (фіг.2) містить додатковий корпус 10, в якому розташований турбовентилятор 11 подачі повітря з атмосфери перед переходом у верхні шари атмосфери для створення додаткової рушійної сили, турбокомпресор 12 для закачування повітря під тиском.

Двигун містить перший автоматичний клапан 14, камеру досжатія повітря 16, другий автоматичний клапан 15, турбіну 17, розташовану в задній частині двигуна, що обертає генератор 18, як додаткове джерело живлення лазера і сопло 19.

ДВИГУН працює наступним чином

Промінь лазера падає на підставу конуса призми (або на кристал алмазу) і ділиться на два променя, відбиваючись від внутрішніх дзеркал цієї призми промені йдуть у зворотний бік падіння лазерного променя, після чого промені падають на бічні дзеркала або, минаючи їх, виходять через вихідні отвори скла 9 назовні в атмосферу, створюючи рушійну силу.

У другому варіанті двигуна турбовентилятор 11 перед переходом у верхні шари атмосфери подає в двигун повітря для створення додаткової рушійної сили. Турбокомпресор 12 призначений для закачування повітря під тиском. Далі очищене повітря надходить через автоматичний клапан 14 в основний корпус 1, охолоджує лазер, потім надходить, розширюючись, в камеру досжатія повітря 16 через автоматичний клапан 15 на турбіну 17, розташовану в задній частині двигуна, що обертає генератор 18, як додаткове джерело живлення лазера. Основними джерелами живлення лазера є сонячні батареї або інші потужні джерела електроенергії. Повітря, що обертає турбіну генератора, надходить на сопло 19, що складається з безлічі сопів з клапанами, які закривають частково відтік повітря, потім повітря викидається в атмосферу, створюючи додаткову рушійну силу, реактивну тягу.

Головною умовою функціонування випромінювача в якості двигуна є можливість передачі кількості руху при випромінюванні фотонів в навколишній простір (Корлисс У.Р. Ракетні двигуни для космічних польотів. М., Видавництво іноземної літератури, 1962, стор.36, 37).

Основним джерелом електроенергії для випуску фотонного двигуна може служити ядерний або термоядерний реактор, а в перспективі при створенні потужних лазерів можливе використання двигуна для міжзоряних польотів.

Винахід дозволяє розробити новий двигун для створення швидкісних космічний і аерокосмічних літальних апаратів і швидкісних літаків, нових типів літальних апаратів вертикального зльоту і посадки.

ФОРМУЛА ВИНАХОДУ

1. Фотонний двигун, що складається з основного корпусу і потужного імпульсного лазера, промені якого виходять через вихідні отвори в навколишній простір, створюючи рушійну силу, що відрізняється тим, що промінь лазера спочатку направляють на кристал алмазу або на підставу конуса трикутної призми, відбиваючись від внутрішніх дзеркал яких він перетвориться в два променя, які йдуть у зворотний бік первісного падіння променя, а потім на бічні дзеркала і через напрямні дзеркала на вихід.

2. Фотонний двигун, що складається з основного корпусу і потужного імпульсного лазера, промені якого виходять через вихідні отвори в навколишній простір, створюючи рушійну силу, що відрізняється тим, що промінь лазера спочатку направляють на кристал алмазу або на підставу конуса трикутної призми, відбиваючись від внутрішніх дзеркал яких він перетвориться в два променя, які йдуть у зворотний бік первісного падіння променя, а потім на бічні дзеркала і через напрямні дзеркала на вихід, містить додатковий корпус, в якому послідовно розташовуються турбовентилятор для подачі повітря з атмосфери, турбокомпресор, фільтр, перший автоматичний клапан, система охолодження лазера, камера досжатія повітря, другий автоматичний клапан, турбіна генератора і сопло, що складається з безлічі сопів, через яке повітря викидається в навколишній простір, створюючи додаткову рушійну силу.
