ВИНАХІД
Патент Російської Федерації RU2037071
СОНЯЧНИЙ ДВИГУН
Ім'я заявника: Оганезов Г.А .; Манджавідзе А.Г.
Ім'я винахідника: Оганезов Г.А .; Манджавідзе А.Г.
Ім'я патентовласника: Оганезов Григорій Анатолійович
Використання: для повторюваного періодичного відстеження за циклічно переміщаються в просторі світловипромінюючих тілами.
Суть винаходу: сонячний двигун містить шток, пов'язаний одним кінцем з опорою 16 і переміщається в обидва боки вздовж своєї осі, теплосприймаючої робочий орган 2, закріплений на штоку, і оптичну систему у вигляді збирає лінзи 4, котра фокусує сонячне випромінювання на робочому органі 2. При цьому в оптичній системі перед лінзою встановлені паралельно один одному з утворенням зазору два дзеркала 5, орієнтовані робочими поверхнями поза зазору і механічно пов'язані через важіль 6 зворотного зв'язку зі штоком. Шток забезпечений механізмом фіксації, виконаним у вигляді встановленого на штоку елемента 11 фіксації і взаємодіє з ним одним кінцем коромисла 8, інший кінець якого закріплений за допомогою пружини 9, і механізмом повернення, виконаним у вигляді поворотної пружини 10, що зв'язує шток з опорою 16, і важеля скидання 7, взаємодіє з коромислом 8. Робочий орган виконаний у вигляді ряду дискретно розташованих елементів з феромагнітного матеріалу і взаємодіє з ними постійного магніту 3 односпрямованої дії.
ОПИС ВИНАХОДИ
Винахід відноситься до термомагнітним явищ фізики і може бути використано для повторюваного періодичного відстеження за циклічно переміщаються в просторі світловипромінюючих тілами.
Відомо пристрій, що містить шток, пов'язаний одним кінцем з опорою і переміщається в обидва боки вздовж своєї осі, теплосприймаючої робочий орган, закріплений на штоку, і оптичну систему у вигляді збирає лінзи, що фокусує сонячне випромінювання на робочому органі.
Відоме пристрій не забезпечує стеження за рухомими в просторі об'єктами.
Метою винаходу є забезпечення можливості стеження за переміщаються в просторі світловипромінюючих тілами.
Зазначена мета досягається тим, що в оптичній системі перед лінзою встановлені паралельно один одному з утворенням зазору два дзеркала, орієнтовані робочими поверхнями поза зазору і механічно пов'язані через важіль зворотного зв'язку зі штоком, останній забезпечений механізмом фіксації, виконаним у вигляді встановленого на штоку елемента фіксації і взаємодіє з ним одним кінцем коромисла, інший кінець якого закріплений за допомогою пружини, що зв'язує шток з опорою, і важеля скидання, що взаємодіє з коромислом, а робочий орган виконаний у вигляді ряду дискретно розташованих елементів з феромагнітного матеріалу, і взаємодіє з ним постійного однонаправленного магніту.

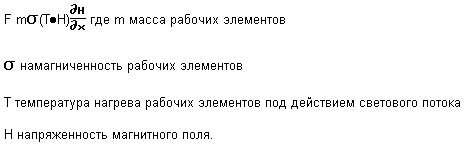

Сутністю винаходу є вирішення завдання стеження за допомогою сонячного двигуна лінійного переміщення. У сонячному двигуні формується сила F під дією світлового потоку, що падає на робочі елементи з феромагнітного матеріалу, що знаходяться в магнітному полі. Значення цієї сили визначається
При цьому спостереження за допомогою сонячного двигуна виявляється можливим, якщо кут повороту джерела світла (об'єкта спостереження) в площині простору через силу F викликає таке зміщення штока з робочими елементами з феромагнітного матеріалу, яке через важіль зворотного зв'язку змінює відповідно кут повороту паралельних дзеркал, відстежуючи таким чином рух джерела світла.

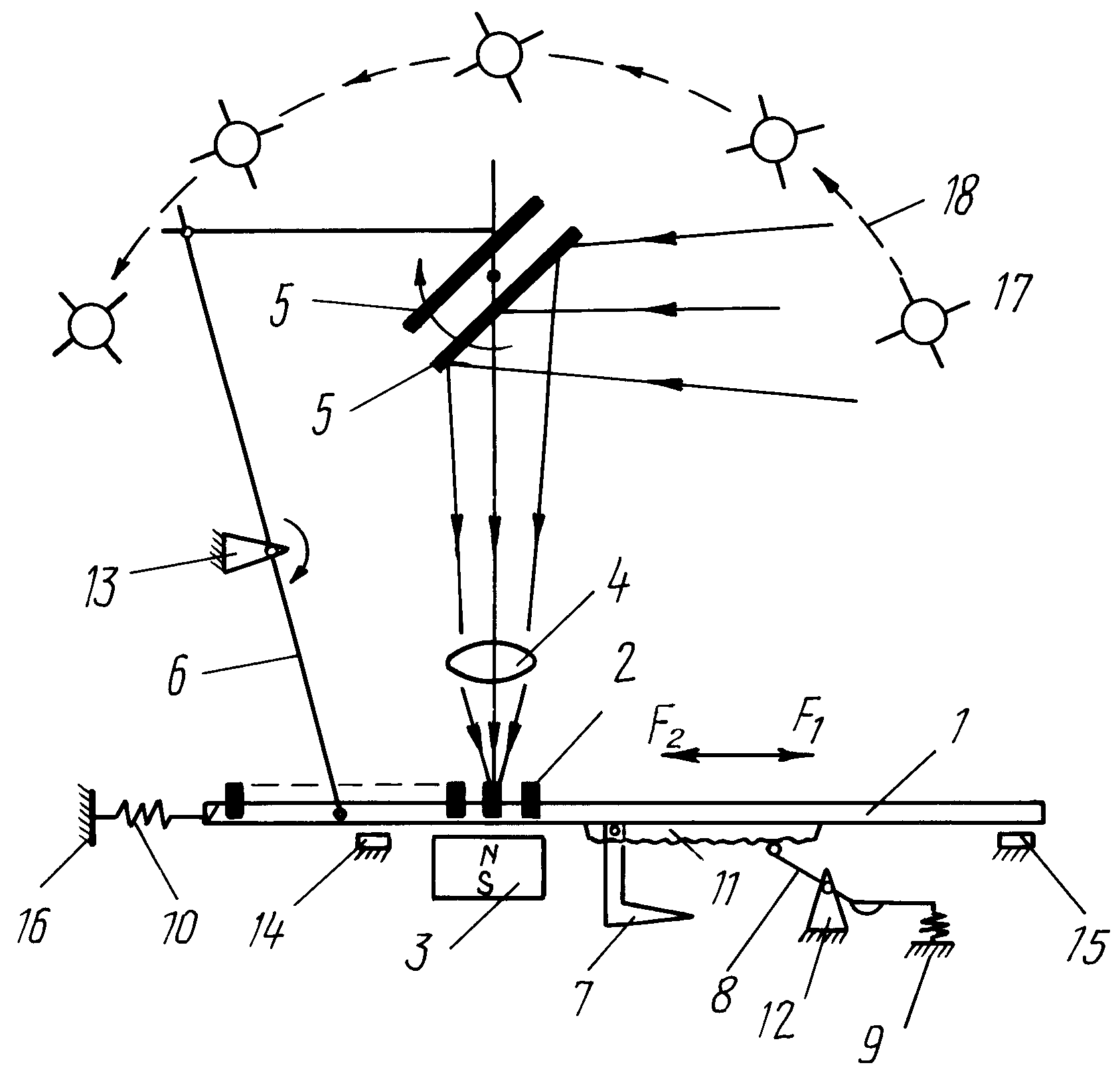

На кресленні представлений сонячний двигун лінійного переміщення з системою стеження.
Сонячний двигун містить шток 1, робочі елементи дискретні з феромагнітного матеріалу 2, постійний магніт односпрямованого дії 3, збирає лінзу 4, два дзеркала 5, встановлені паралельно один одному з утворенням зазору, важіль зворотного зв'язку 6, важіль скидання 7, коромисло 8, один кінець якого закріплений за допомогою пружини 9, поворотна пружина 10, фіксатор положення штока 11, опори 12-15.
На кресленні і показаний не є елементом пристрою об'єкт стеження джерело світла 17 і траєкторія його руху 18, які наведені для більшої ясності принципу дії сонячного двигуна лінійного переміщення з системою стеження.
Крім того, на кресленні вказані сили F 1 і F 2. Перша з них виникає в результаті дії сонячного двигуна під дією світлового потоку, а друга результат спрацьовування пружини 10.
Сонячний двигун працює наступним чином.
Сонячний двигун має початковий стан, з якого починається стеження за об'єктом стеження джерелом світла 17 після його захоплення. При цьому, природно, передбачається, що об'єкт спостереження джерело світла 17 в точці захоплення обов'язково з'явиться. В іншому випадку захоплення не відбудеться. На кресленні сонячний двигун показаний в початковому стані, коли об'єкт спостереження джерело світла 17 знаходиться в крайній правій позиції. При цьому праве дзеркало 5 і збирає лінза 4 орієнтовані на фокусування потоку світла на один з найбільш правих робочих елементів 2.
З появою об'єкта стеження 17 (наприклад сонця) в точці захоплення потік світла потрапляє на відповідний робочий елемент 2 з феромагнітного матеріалу. В результаті цього виникає сила (див.вище), переміщуються шток 1 вправо і натягувати пружину 10.
У зв'язку з дискретним розташуванням робочих елементів 2 і деяким запізненням процесу відстеження від процесу зміщення об'єкта 17 періодично виникає ослаблення сили F 1.
Для того, щоб в ці моменти ослаблення сили F 1 не спрацювала відразу сила F 2 поворотної пружини 10 застосовані коромисло 8 і пружина 9, які через фіксатор 11 утримують шток в досягнутому стані.
При завершенні процесу відстеження (тобто при повороті дзеркал 5 за об'єктом 17) за допомогою важеля зворотного зв'язку 6 сила F 1 досягає знову свого максимального значення і зрушує ще правіше шток 1.
При вертикальному положенні об'єкта 17 над дзеркалами 5 (наприклад якщо об'єктом 17 є сонце, яке перебуває в зеніті) світловий потік проходить на лінзу 4 в щілину між двома паралельними дзеркалами, забезпечуючи колімація світлового пучка, а потім аналогічно замість правого дзеркала починає працювати ліве.
Процес зсуву штока 1 вправо триватиме до тих пір, пуття об'єкт 17 не досягне точки кінця траєкторії руху 18 (наприклад, коли сонце заходить). При цьому важіль скидання 7 механічно сягає правій частині коромисла 8, розтягує пружину 9 і розчіплює коромисло 8 і фіксатор 11.
Так як при цьому F 1
0, то сила F 2 поворотної пружини 10 повертає систему стеження в початковий стан (в режимі очікування).
ФОРМУЛА ВИНАХОДУ
СОНЯЧНИЙ ДВИГУН, що містить шток, пов'язаний одним кінцем з опорою і переміщається в обидва боки вздовж своєї осі, теплосприймаючої робочий орган, закріплений на штоку, і оптичну систему у вигляді збирає лінзи, що фокусує сонячне випромінювання на робочому органі, який відрізняється тим, що в оптичній системі перед лінзою встановлені паралельно один одному з утворенням зазору два дзеркала, орієнтовані робочими поверхнями поза зазору і механічно пов'язані через важіль зворотного зв'язку зі штоком, останній забезпечений механізмом фіксації, виконаним у вигляді встановленого на штоку елемента фіксації і взаємодіє з ним одним кінцем коромисла, інший кінець якого закріплений за допомогою пружини, і механізмом повернення, виконаним у вигляді поворотної пружини, що зв'язує шток з опорою, і важеля скидання, що взаємодіє з коромислом, а робочий орган виконаний у вигляді ряду дискретно розташованих елементів з феромагнітного матеріалу і взаємодіє з ними постійного магніту односпрямованого дії .
