ВИНАХІД
Патент Російської Федерації RU2286491
МАГНІТНИЙ АМОРТИЗАТОР

МАГНІТНИЙ АМОРТИЗАТОР, МАГНИТНАЯ ПОДВЕСКА ТРАНСПОРТНИХ ЗАСОБІВ, НОУ ХАУ. ВПРОВАДЖЕННЯ. ПАТЕНТ. ТЕХНОЛОГІЇ.

ВИНАХІД. МАГНІТНИЙ АМОРТИЗАТОР. Патент Російської Федерації RU2286491

Ім'я заявника: ЗАТ "Плаза" (RU)
Ім'я винахідника: Гусєв Євген Павлович (RU); Ковальов Володимир Вікторович (RU); Циганов Олександр Володимирович (RU)
Ім'я патентовласника: ЗАТ "Плаза" (RU)
Адреса для листування: 197136, Санкт-Петербург, Чкаловський ін., 50, ЗАТ "Плаза"
Дата початку дії патенту: 2004.04.19

Винахід відноситься до транспортного машинобудування, а саме до підвіски транспортних засобів.

Суть винаходу полягає в тому, що магнітний амортизатор, що має корпус, шток і два ряди постійних магнітів, містить встановлений на штоку і складається з двох половин поршень з каналами, що з'єднують верхню і нижню частини гідравлічної порожнини. Між половинками поршня розміщена виконана у вигляді короткозамкнутого витка обмотка електромагніту. Підпружинений сердечник електромагніта виготовлений в середній частині поршня в формі двосторонньої зубчастої рейки, що знаходиться в зачепленні з двома шестернями і з'єднаної за допомогою їх з кільцевими секторами, забезпеченими дросселирующим отворами і призначеними для зміни пропускної здатності каналів поршня. Два ряди постійних магнітів розміщені на зовнішній поверхні корпусу і звернені один до одного різнойменними полюсами. Технічним результатом є підвищення енергоємності магнітного амортизатора і реалізація залежності його сил опору від швидкості переміщення штока.

ОПИС ВИНАХОДИ

Винахід відноситься до транспортного машинобудування, а саме до підвіски транспортних засобів.

Аналогом і прототипом винаходу є магнітний амортизатор [1], який містить корпус, всередині якого розміщені два ряди постійних магнітів, звернених один до одного однойменними полюсами, а й шток, на кінці якого встановлено, щонайменше, два постійних магніту.

Головним недоліком прототипу є низька енергоємність, обумовлена використанням сил взаємодії магнітних полів. Інший істотний недолік полягає в тому, що зазначені сили визначаються не швидкістю переміщення штока, а його положенням в корпусі, тоді як опір амортизатора транспортного засобу зазвичай має залежати від цієї швидкості, в автомобілях, наприклад, дегресивної.

Технічною задачею винаходу є підвищення енергоємності магнітного амортизатора і реалізація залежності його сил опору від швидкості переміщення штока.

Технічне завдання вирішується тим, що магнітний амортизатор, що має корпус, шток і два ряди постійних магнітів, містить встановлений на штоку і складається з двох половинок поршень з каналами, що з'єднують верхню і нижню частини гідравлічної порожнини, між половинками якого розміщені виконана у вигляді короткозамкнутого витка обмотка електромагніту, його підпружинений сердечник, виготовлений в середній частині в формі двосторонньої зубчастої рейки, що знаходиться в зачепленні з двома шестернями і з'єднаної за допомогою їх з кільцевими секторами, забезпеченими дросселирующим отворами і призначеними для зміни пропускної здатності каналів поршня, а два ряди магнітів розміщені на зовнішній поверхні корпусу і звернені один до одного різнойменними полюсами.

МАГНІТНИЙ АМОРТИЗАТОР. Патент Російської Федерації RU2286491

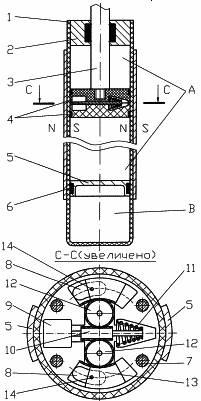

Амортизатор (див. Креслення) містить корпус 1, котра спрямовує втулку 2, шток 3, встановлений на ньому поршень 4, гідравлічну порожнину А, заповнену робочою рідиною, і газову порожнину В, а й роздільник 5 з кільцем ущільнювача 6, що відокремлює гідравлічну порожнину А від газової порожнини В. Поршень 4 розділяє гідравлічну порожнину А на верхню і нижню частини. Він складається з двох половинок, з'єднаних між собою гвинтами 7, і має канали 8, що з'єднують верхню і нижню частини гідравлічної порожнини А. Між верхньою і нижньою половинками поршня 4 розміщені виконана у вигляді короткозамкнутого витка обмотка 9 електромагніту і його сердечник 10, виготовлений в середній частини у формі двосторонньої зубчастої рейки. Сердечник в початковому положенні утримується конічної пружиною 11. Рейкова частина сердечника 10 знаходиться в зачепленні з двома шестернями 12, які, в свою чергу, з'єднані зубцями з кільцевими секторами 13, призначеними для зміни пропускної здатності каналів 8 поршня 4. Кільцеві сектори 13 забезпечені дросселирующим отворами 14. На зовнішній поверхні корпусу 1 розміщені два ряди 15 магнітів, вони звернені один до одного різнойменними полюсами. Амортизатор працює наступним чином.

При стисненні, з початком руху штока 3 вниз, тиск робочої рідини в нижній частині гідравлічної порожнини А зростає. Магнітні силові лінії двох рядів 15 постійних магнітів починають перетинатися обмоткою 9 електромагніту, індукуючи в ній електричний струм. На малих швидкостях переміщення штока 3 цей струм недостатній для створення власного магнітного поля обмотки 9, здатного забезпечити силу втягування сердечника 10, достатню для того, щоб більш-менш стиснути пружину 11 і вивести за допомогою шестерень 12 кільцеві сектори 13 з вихідного положення. У ньому зазначені сектори перекривають канали 8, а робоча рідина перетікає з нижньої частини гідравлічної порожнини А в верхню тільки через дросселирующие отвори 14. Зі збільшенням швидкості штока 3 до регламентованого значення вихідне положення кільцевих секторів 13 зберігається, а сила опору переміщенню штока 3 зростає. При подальшому, після досягнення регламентованого значення, підвищенні швидкості штока індукований в обмотці 9 струм створює таке магнітне поле, при якому сердечник 10 втягується в неї, долаючи опір пружини 11 і повертаючи шестерні 12. Разом з ними повертаються кільцеві сектори 13, відкриваючи в міру збільшення швидкості штока 3 канали 8 в поршні 4. Зростання сили опору переміщенню штока 3 уповільнюється. Гілки стиснення на характеристиці опорів амортизатора надається дегресивної вид.

Сила тиску робочої рідини, що діє на роздільник 5 в процесі стиснення амортизатора, зрушує його вниз, стискаючи газ, розташований в порожнині В. Обсяг газової порожнини В зменшується на величину, рівну збільшення обсягу частини штока 3, що знаходиться в гідравлічній порожнини А.

При відбої, з початком руху штока 3 вниз, тиск робочої рідини в нижній частині гідравлічної порожнини А зменшується. Магнітні силові лінії двох рядів 15 постійних магнітів починають перетинатися обмоткою 9 електромагніту, індукуючи в ній електричний струм. На малих швидкостях переміщення штока 3 цей струм недостатній для створення власного магнітного поля обмотки 9, здатного забезпечити силу втягування сердечника 10, достатню скільки-небудь стиснути пружину 11 і вивести за допомогою шестерень 12 кільцеві сектори 13 з вихідного положення. У ньому зазначені сектори перекривають канали 8, а робоча рідина перетікає з верхньої частини гідравлічної порожнини А в нижню тільки через дросселирующие отвори 14. Зі збільшенням швидкості штока 3 до регламентованого значення вихідне положення кільцевих секторів 13 зберігається, а сила опору переміщенню штока 3 зростає. При подальшому, після досягнення регламентованого значення, підвищенні швидкості штока індукований в обмотці 9 струм створює таке магнітне поле, при якому сердечник 10 втягується в неї, долаючи опір пружини 11 і повертаючи шестерні 12. Разом з ними повертаються кільцеві сектори 13, відкриваючи в міру збільшення швидкості штока 3 канали 8 в поршні 4. Зростання сили опору переміщенню штока 3 уповільнюється. Гілки відбою на характеристиці опорів амортизатора надається дегресивної вид.

Сила тиску газу, що діє на роздільник 5 в процесі відбою амортизатора, зрушує його вгору, зменшуючи обсяг гідравлічної порожнини А на величину, рівну зменшення обсягу частини штока 3, що знаходиться в гідравлічній порожнини А.

Порівняльний аналіз з прототипом показує, що заявляється пристрій відрізняється тим, що містить встановлений на штоку і складається з двох половин поршень з каналами, що з'єднують верхню і нижню частини гідравлічної порожнини, між половинками якого розміщені виконана у вигляді короткозамкнутого витка обмотка електромагніту, його підпружинений сердечник, виготовлений в середній частині в формі двосторонньої зубчастої рейки, що знаходиться в зачепленні з двома шестернями і з'єднаної за допомогою їх з кільцевими секторами, забезпеченими дросселирующим отворами і призначеними для зміни пропускної здатності каналів поршня, а два ряди магнітів розміщені на зовнішній поверхні корпусу і звернені один до одного різнойменними полюсами.

В заявляється пристрої підвищена енергоємність і реалізована залежність його сил опору від швидкості переміщення штока.

Існуючі промислові технології і вживані матеріали дозволяють організувати масове виробництво пропонованого магнітного амортизатора.

Використаний джерело інформації

1. Патент США №5584367, кл. У 60 L 13/10, 1995 г. (аналог і прототип).

ФОРМУЛА ВИНАХОДУ

Магнітний амортизатор, що має корпус, шток і два ряди постійних магнітів, що відрізняється тим, що містить встановлений на штоку і складається з двох половин поршень з каналами, що з'єднують верхню і нижню частини гідравлічної порожнини, між половинками якого розміщені виконана у вигляді короткозамкнутого витка обмотка електромагніту, його підпружинений сердечник, виготовлений в середній частині в формі двосторонньої зубчастої рейки, що знаходиться в зачепленні з двома шестернями і з'єднаної за допомогою їх з кільцевими секторами, забезпеченими дросселирующим отворами і призначеними для зміни пропускної здатності каналів поршня, а два ряди постійних магнітів розміщені на зовнішній поверхні корпусу і звернені один до одного різнойменними полюсами.
