ВИНАХІД
Патент Російської Федерації RU2108357
КЛЕЙ для склеювання, герметизації І ПРОСОЧЕННЯ СОЕДИНЕНИЙ ...
Ім'я заявника: Акціонерне товариство закритого типу "Унікальні технології по виробництву прес-форм"
Ім'я винахідника: Куликов Г.А .; Преображенський І.М .; Акімов Б.А .; Нікітіна Н.Л .; Мальцева Г.К .; Шебашова Н.М .; Шебашов Ю.М .; Чеснокова І.В.
Ім'я патентовласника: Акціонерне товариство закритого типу "Унікальні технології по виробництву прес-форм"
Адреса для листування:
Дата початку дії патенту: 1996.10.08
Клей призначений для склеювання і герметизації і просочення з'єднань, для підвищення їх термо- і механічної міцності. Клей включає епоксідіановую смолу, поліетиленполіамін, модифікований 1,2-ді (оксиметил) - орто-карбораном, олігоамід марки Т-19 і карбонильное залізо.
ОПИС ВИНАХОДИ
Винахід відноситься до холодноотверждаемим композиціям на основі епоксідіановой смоли, наповненим порошковим залізом, які призначені для склеювання і герметизації з'єднань, просочення і покриття деталей з метою підвищення їх термо- і механічної міцності при ремонтних, виробничих роботах в промисловості та побуті.
З числа відомих аналогів за технічною суттю і збігається ознаками найбільш близькою запропонованої є композиція, яка містить епоксідіановую смолу, затверджувач у вигляді суміші модифікованого поліетиленполіамін і олігоаміда марки Т-19 - продукту поліконденсації дімерізованних метилових ефірів жирних кислот талової олії і тріетілентетрааміна, і наповнювач - карбонильное залізо (Патент РФ N 2041894, кл. З 08 L 63/00, 1995).
У прототипі поліетиленполіамін модифікований добавкою - похідними карборана загальної формули R 1 CB 10 H 10 CR 2, де R 1 і R 2 - однакові або різні органічні заступники. При цьому R 1 - водень, акрил, алкіл, алкеніл, простий або складний ефір, кислота, а R 2 - акрил, алкіл, алкеніл, простий або складний ефір, кислота в кількості 0,06-100,0 мас.ч. на 100 мас.ч. епоксидної смоли.
Безпосередня взаємодія між амінами і структурної формули орто-карбораном призводить до послідовного заміщення атомів водню в карборановом ядрі, утворюючи продукти різного ступеня заміщення, при цьому виходять різні матеріали з помітно відрізняються фізико-механічними характеристиками.
Відома композиція є універсальною, забезпечуючи різні службові характеристики в залежності від поєднання складових її компонентів і кількісного їх змісту, і може бути використана в якості як просочувального матеріалу, клею, покриття, так і конструктивного матеріалу для ливарних і прес-форм.
Так, в якості модифікуючої добавки поліетиленполіамін по прототипу використовують похідні карборана в суміші з продуктом поліконденсації дімерізованних кислот льняного і соєвого масел з діетілентріамін або тетраетіленпентааміном, а в якості наповнювача вводять порошок різних металів і сплавів, неметалеві порошки і волокна.
Однак якісний склад і кількісний вміст обраного ряду інгредієнтів не оптимізовані в довірчому діапазоні промислової технології, гарантовано забезпечує задану повторюваність, одноманітність основних службових характеристик матеріалу, зокрема клею, таких як термостійкість, міцність, адгезія.
Завдання винаходу - створення технологічного клею з підвищеними термостійкістю і властивостями міцності.
Необхідний технічний результат досягається тим, що у відомому клеї, що включає епоксідіановую смолу, затверджувач - суміш модифікованого поліетиленполіамін і олігоаміда марки Т-19 - продукту поліконденсації дімерізованних метилових ефірів жирних кислот талової олії і тріетілентетрааміна, і наповнювач - карбонильное залізо, в якості затверджувача клей містить суміш модифікованого поліетиленполіамін, що представляє собою продукт взаємодії 16 мас.ч. 1,2-ди- (оксиметил) -орто-карборана зі 100 мас.ч. поліетиленполіамін, а олігоаміда марки Т-19, при наступному співвідношенні компонентів клею, мас.ч .: епоксідіановая смола 100; модифікований поліетиленполіамін 12-20; олігоамід марки Т-19 4-60; карбонильное залізо 350-450.
Відмінні ознаки, якісний і кількісний склад композиції забезпечили отримання нетоксичного, технологічного у переробці і застосуванні клею з гарантованими необхідними технічними і експлуатаційними властивостями: термостійкість не нижче 300 o С і підвищеній щодо відомих клеїв адгезію (міцністю клейового шва на зрушення).
Модифікація поліетиленполіамін добавкою 1,2-ди- (оксиметил) -орто-карборана в кількості 16 мас.ч. на 100 мас.ч. поліетиленполіамін забезпечила високі адгезію і термостійкість, так як нова добавка містить найбільш активні з усіх карборанов функціональні групи.
Зміст в клейової композиції 1,2-ди- (оксиметил) -орто-карборана і поліетиленполіамін в співвідношенні менше, ніж 16 до 100, знижує адгезію і термостійкість матеріалу, а їх співвідношення більше, ніж 16/100, не приводить до поліпшення службових характеристик , але веде до перевитрати дорогого карборана. Нижня межа вмісту в композиції карбонільного заліза 350 мас. ч. визначено заданим рівнем термостійкості при циклічному навантаженні клейового з'єднання.
При утриманні карбонільного заліза в кількості, що перевищує 450 мас.ч. , Падає міцність отвержденной композиції, з приготуванням якої виникають додаткові проблеми перемішування через зростаючу в'язкості.
Введення до складу композиції поліетіленполіамін- 1,2-ди- (оксиметил) -орто-карборана в кількості менше 12 мас.ч. призводить до зниження термостійкості клейового з'єднання.
Зміст в композиції поліетіленполіамін- 1,2-ди- (оксиметил) -орто-карборана більше 20 мас.ч. не підвищує термостійкість, але збільшує споживчу вартість матеріалу, при цьому є зниження міцності з'єднання.
Зміст в композиції олігоаміда марки Т-19 в кількості, що перевищує 60 мас. ч., нетехнологично через збільшення часу затвердіння клею більше доби.
При введенні олігоаміда марки Т-19 в композицію менше 4 мас.ч. різко знижується міцність клейового з'єднання до рівня, який забезпечується клеями-аналогами.
Новий модифікатор поліетиленполіамін, запропоновані якісний склад і кількісний вміст інгредієнтів композиції експериментально відпрацьовані і оптимізовані в довірчому діапазоні значень, будь-яке поєднання яких забезпечує задані характеристики і властивості клею.
Запропонована суміш готується з двох структурних компонентів.
Перший компонент - сполучна - готують змішуванням епоксідіановой смоли, ГОСТ 10587-84 з карбонільним залізом, ГОСТ 13610-79 в співвідношенні мас.ч. 25/75.
Другий компонент - затверджувач - отримують змішуванням попередньо приготованого поліетіленполіамін- 1,2-ди- (оксиметил) -орто-карборана з олігоамідом марки Т-19, ГОСТ 2224- 249-09201208-93 при порційно додаванні карбонільного заліза в обсязі 75 мас.ч .
Модифікація поліетиленполіамін здійснюється синтезом, хімічною реакцією при змішуванні його з 1,2-ди- (оксиметил) -орто-карбораном, в співвідношенні 100 \ 16:
приклад
Технологією приготування запропонованого клею передбачено попереднє висушування карбонільного заліза в сушильній шафі при 100-120 o С протягом 4-6 ч.
У змішувач поміщають 5 кг смоли ЕД-22, потім порційно 15 кг карбонільного заліза і перемішують 2-3 год при 45-55 o С.
У другому змішувачі перемішують з цієї ж послідовності і режимах 0,2 кг олігоаміда марки Т-19, 0,8 кг поліетіленполіамін- 1,2-ди- (оксиметил) -орто-карборана і 3 кг карбонільного заліза.
Далі обидва компонента перемішують спільно, і клей готовий до застосування протягом 40 хв.
Після затвердіння (24 год) клей практично не дає усадки, механічно обробляється.
Клей в лабораторних умовах був приготований і випробуваний у всьому діапазоні змісту кожного компонента.

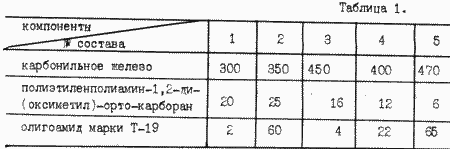

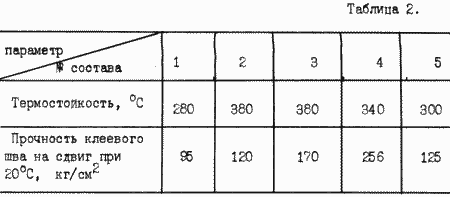

У табл.1 наведено характерні склади запропонованого клею, а в табл.2 - властиві цим складам фізико-механічні характеристики.
З таблиць випливає, що епоксидний клей запропонованого складу в оптимальному співвідношенні складових компонентів забезпечує термостійкість 340-380 o С (при 300 o С максимально для відомих клеїв холодного затвердіння, аналогічних композицій) і адгезійні властивості в 1,5-2,5 рази вище.
Запропонований епоксидний клей призначений для застосування в якості заливальних, герметизуючих складів, шпаклівки, конструкційного клейового з'єднання, захисних плівок і покриттів деталей і виробів.
ФОРМУЛА ВИНАХОДУ
Клей, що включає епоксідіановую смолу, затверджувач - суміш модифікованого поліетиленполіамін і олігоаміда марки Т-19-продукт поліконденсації дімерізованних метилових ефірів жирних кислот талової олії і тріетілентетрааміна, і наповнювач - карбонильное залізо, що відрізняється тим, що в якості затверджувача клей містить суміш модифікованого поліетиленполіамін, що представляє собою продукт взаємодії 16 мас.ч. 1,2-ди- (оксиметил) -орто-карборана зі 100 мас.ч. поліетиленполіамін, і олігоаміда марки Т-19, при наступному співвідношенні компонентів клею, мас.ч. :
- Епоксідіановая смола - 100
- Модифікований поліетиленполіамін - 12 - 20
- Олігоамід марки Т-19 - 4 - 60
- Карбонильное залізо - 350 - 450п
