ВИНАХІД
Патент Російської Федерації RU2107081
КЛЕЙ ДЛЯ липкою стрічкою
Ім'я заявника: Акціонерне товариство відкритого типу "ТРУБОІЗОЛЯЦІЯ"; Носков Віктор Костянтинович; Поміщиків Віктор Іванович; Нікітіна Ніна Миколаївна
Ім'я винахідника: Носков В.К .; Поміщиків В.І .; Нікітіна М.М.
Ім'я патентовласника: Акціонерне товариство відкритого типу "ТРУБОІЗОЛЯЦІЯ"; Носков Віктор Костянтинович; Поміщиків Віктор Іванович; Нікітіна Ніна Миколаївна
Адреса для листування:
Дата початку дії патенту: 1995.12.19
Винахід відноситься до галузі хімії полімерів, зокрема до клеїв для липких стрічок на основі полівінілхлоридних (ПВХ) пластифікований плівкових матеріалів і може бути використане в автомобільній та іншої транспортної техніки для ізоляції проводів електроапаратури, скріплення пучків проводів.
Мета винаходу - підвищення міцності і термостійкості адгезійного з'єднання з неклеевой поверхнею (зворотною стороною) ПВХ липкої стрічки. Клей для липких стрічок містить перхлорвінілову смолу, пластифікатор, адгезионную смолу, наповнювач, розчинник. Клейова композиція наноситься на ПВХ основу валковим способом з наступним сушінням клейової плівки. Новим в клеї є наявність Олігодіенуретанепоксіда ПДИ-ЗАК, що дозволяє підвищити якість ізоляції електропроводки за рахунок підвищення міцності адгкзіонного з'єднання липкої стрічки з наклеевой поверхнею, термін служби ізоляції електропроводки за рахунок підвищення термостійкості адгезійного з'єднання з неклеевой поверхнею, виключити з рецептури клею дефіцитний неопрен.
ОПИС ВИНАХОДИ
Винахід відноситься до галузі хімії полімерів, клеїв, призначеним для виготовлення липких стрічок на основі полівінілхлоридних пластифікованих плівкових матеріалів і може бути використане в автомобільній та іншої техніки для ізоляції проводів електроапаратури, скріплення пучків проводів, закриття каналів, по яких проходять електропроводи. Здатність ПВХ липкої стрічки створювати герметичну і надійну ізоляцію залежить від якості клею, що наноситься на ПВХ підкладку.
Основними вимогами, що пред'являються до клею є:
- здатність забезпечити міцне адгезионное з'єднання липкої стрічки зі зворотним (неклеевой) стороною липкої стрічки за умови спіральної намотуванням на електропровід;
- зберігати це властивості після дії підвищених температур (+100 o C).
Відома ПВХ електроізоляційна стрічка, клей якої складається з перхлорвиниловой смоли, пластифікатори, добавок підвищують липкість (каніфоль природна), розчинник [1].
Досвід експлуатації показав, що при температурі понад +50 o C клей нанесений на ПВХ підкладку втрачає адгезійні властивості, що призводить до втрати герметичності ізоляції і скорочення терміну служби.
Відома липка ПВХ стрічка фірми "Гарекс" (Італія) [2].
Максимальна температура експлуатації клею цієї стрічки +80 o C.
Найбільш близькою по технічній сутності до винаходу є стрічка ПВХ липка ізоляційна тип - 70 для автомобілів ВАЗ [3], клей який має наступний склад.
Недоліком клею відомої стрічки є невисока міцність адгезійного з'єднання до зворотного (неклеевой) стороні липкої стрічки як при кімнатній температурі, так і при підвищеній (+100 o C).
Метою винаходу є підвищення міцності і термостійкості адгезійного з'єднання з неклеевой поверхнею (зворотною стороною) ПВХ липкої стрічки.
Поставлена мета досягається тим, що клей містить перхлорвінілову смолу, пластифікатор (ді-2-етил-гексілфталат, трикрезилфосфат), добавку, підвищену липкість (каніфоль природна, смола нефтеполімерних, наповнювач (крейда, тальк), розчинник (бутилацетат, етилацетат), містить додатково Олігодіенуретанепоксід, ПДИ ЗАК при наступному співвідношенні компонентів, мас.%:
- Перхлорвінілова смола - 25-28
- Пластифікатор - 22-26
- Добавка, що підвищує липкість (каніфоль природна, смола нефтеполімерних) - 8-10
- Наповнювач (крейда гідрофобний, тальк) - 0,5-5,0
- Олігодіенуретанепоксід ПДИ ЗАК - 3-6
- Розчинник (бутилацетат, етилацетат) - інше
Використовуваний в складі клейової композиції олігодіенуретанепоксід ПДИ ЗАК є полідіенуретан з кінцевими епоксидними групами.
Порівняльний аналіз з прототипом дозволяє зробити висновок, що запропонований склад клею відрізняється від відомого наявністю нового компонента, а саме каучуку низкомолекулярного марки ПДИ-ЗАК. Аналіз відомих складів клеїв для ПВХ липких стрічок, використовуваних для ізоляції проводів електроапаратури, показав що заявляється складу клею відрізняється від відомого введенням нового компонента, а саме: каучуку полідіенуретанового марки ПДИ-ЗАК. Таким чином, пропоноване технічне рішення відповідає критерію "новизна". Компоненти, що входять до складу відомих клеїв, не забезпечують адгезію до зворотної сторони липкої стрічки, яке спостерігається в пропонованому рішенні, а саме: значне збільшення міцності адгезійного з'єднання з неклеевой поверхнею як при нормальних умовах, так і після дії підвищеної температури (+100 o C ). Таким чином, новий компонент надає клею нові властивості, що дозволяє зробити висновок про відповідність заявляється критерієм "істотні відмінності". Для експериментальної перевірки заявляється складу були підготовлені 11 сумішей клейової речовини.
Виготовлення клею в мішалці якірного типу, забезпеченою сорочкою. Каучук ПДИ-ЗАК розчинявся в етилацетаті і разом з розрахунковою кількістю розчинника завантажувався в мішалку. Потім, проводилася завантаження подрібненої каніфолі (нефтеполімерной смоли). Компоненти перемішувалися 3 ч. У підготовлений розчин порціями протягом 1 ч., Завантажувалася перхлорвінілова смола, після чого суміш перемішувалася 3 ч., Потім в мішалку завантажувався пластифікатор і суміш перемішувалася ще 1 ч. Загальний час приготування клею 8 ч. Нашарування клею на ПВХ підкладку вироблялося на спеціальній машині при наступному режимі:
температура по зонах сушильного каналу
30 - 40 o C
50 - 65 o C
45 - 55 o C
30 - 40 o C
= 5-7 м / хв.
Шар клею 70 ± 5 г / м 2.
ПВХ підкладка виготовлялася за рецептурою: ПВХ C70 - 68,5 вагу.,%, ДОФ - 28,5 вагу. %, Стеарат кальцію - 1,5 вагу. %, Силікат свинцю - 1,1 - 1,2 вагу. %, Барвник - 0,5 вагу. %.

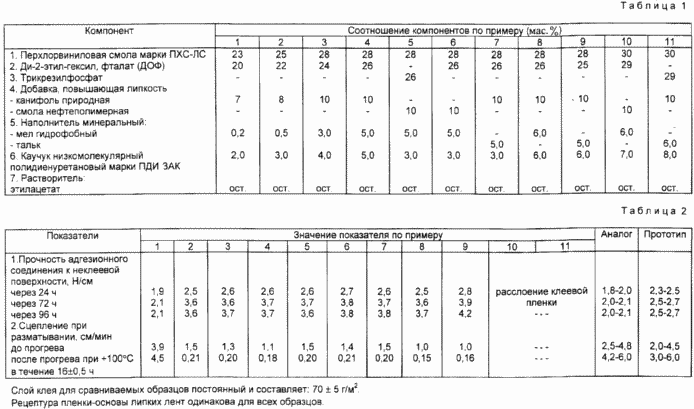

З табл. 1 випливає, що клей пропонованого складу (п.п. 2-9) володіє значно більш високими адгезійними властивостями, які зберігаються на більш високому рівні, ніж у прототипу, як при кімнатній температурі так і після дії підвищеної температури (+100 o C) :
Міцність адгезійного з'єднання до неклеевой поверхні через 24 ч формування становить 2,5-2,8 H / см ширини, для прототипу аналогічний показник становить 2,3-2,5 H / см; (Табл. 2, п.1) далі для зразків липкої стрічки з тим, що заявляється клеєм спостерігається підвищення даного показника і через 72 год його значення становить 3,6-4,2 H / см. для прототипу аналогічний показник залишається на рівні 2,5-2,7 H / см.
Значення показника зчеплення при розмотування (швидкість розмотування) після витримки рулонів липкої стрічки при +100 o C протягом 16 +0,5 ч склало 0,15-0,21 см / хв; що на порядок нижче, ніж у прототипу (3,0-6,0 см / хв), (табл. 2 п. 2), що свідчить про більш високу термостійкість пропонованого клею для липкої стрічки.
Використання винаходу дозволить підвищити:
Якість ізоляції електропроводки за рахунок підвищення міцності адгезійного з'єднання липкої стрічки з неклеевой поверхнею.
Термін служби ізоляції електропроводки за рахунок підвищення термостійкості адгезійного з'єднання з неклеевой поверхнею.
Виключити з рецептури дефіцитний неопрен.
ФОРМУЛА ВИНАХОДУ
Клейове речовина для ПВХ липкою ізоляційної стрічки, що застосовується для ізоляції електропроводки в автомобілебудуванні та іншої транспортної техніки, що містить перхлорвінілову смолу, пластифікатор, добавку, яка підвищує липкість, наповнювач, розчинник, що відрізняється тим, що вона додатково містить олігодіенуретанепоксід ПДИ ЗАК при наступному співвідношенні компонентів, мас . %:
- Перхлорвінілова смола - 25 - 28
- Пластифікатор - 22 - 26
- Добавка, що підвищує липкість - 8 - 10
- Наповнювач - 0,5 - 5,0
- Олігодіенуретанепоксід ПДИ ЗАК - 3 - 6
- Розчинник - Остальноеу
