початок розділу
Виробничі, аматорські радіоаматорські Авіамодельний, ракетомодельного Корисні, цікаві |
хитрощі майстру
електроніка фізика технології винаходи |
таємниці космосу
таємниці Землі таємниці Океану хитрощі Карта розділу |
|
Використання матеріалів сайту дозволяється за умови посилання (для сайтів - гіперпосилання) |
Навігація: => |
На головну / Ринок технологій / Актуальні винаходи і моделі / Назад / |
ВИНАХІД
Патент Російської Федерації RU2081145
КОНТАКТНИЙ КЛЕЙ
Ім'я заявника: Товариство з обмеженою відповідальністю "Лесма"
Ім'я винахідника: Кушнір С.Р .; Радбиль Б.А .; Пенягино С.Ю .; Корзнікова В.І.
Ім'я патентовласника: Товариство з обмеженою відповідальністю "Лесма"
Адреса для листування:
Дата початку дії патенту: 1993.04.27
Використання: для склеювання упаковки газетного паперу, виробів з паперу, картону, наклеювання етикеток. Суть винаходу: контактний клей містить емульсію сополимера метилакрилату, бутилакрилатом і метакрилової кислоти 22 - 50% / на суху речовину /, каніфоль, етерифікованих гліцерином або пентаерітрітом до кислотного числа 100 - 120 мг KOH / г і омиленої до рH 8 - 10 2 - 9 %, стабілізатор - полівініловий спирт 0,3 - 10% / на суху речовину / і воду - інше. Характеристики клею: час склеювання 1 - 4 хв., Що клеїть, 20 кг / см.
ОПИС ВИНАХОДИ
Винахід відноситься до матеріалів, використовуваних в промисловому виробництві для склеювання упаковки газетного паперу, виробів з паперу, картону, наклеювання етикеток і т.д.
Для склеювання паперової тари широко застосовують крохмальні клеї, що пояснюється дешевизною порівняно з синтетичними, такими як наприклад, емульсії ПВА, клеї на основі полівінілового спирту, латексів, бутадієнстирольного каучуку, мочевино- і меламіно-формальдегідних смол та іншими 1. Крохмальні клеї мають ряд недоліків, зокрема, час схоплювання клеїв на основі крохмалю недостатньо для отримання якісної продукції і створення виробничого обладнання для її виробництва.
Для склеювання паперу використовують і клеї на основі декстринів - продуктів розщеплення і гідролізу крохмалю. Наприклад, японський клей НАКу (базовий зразок). Їх відрізняє висока розчинність, низька в'язкість, малий час висихання, що дуже важливо, оскільки за часом висихання регулюється швидкість потокової лінії. Але виробництво декстринів обмежена, клеї на їх основі дорогі, а термін зберігання їх обмежений, що є недоліком при реалізації і застосуванні продукту.
Відома 2 клейова композиція, здатна до розбризкування. Композиція (масова частка твердої речовини становить 10 30%) містить 25 30% акрилового полімеру, отриманого емульсійної полімеризацією, 10 250 підсилювача клейкості, летючого органічного розчинника і розпилювального агента і має хороші липкі властивості. В якості підсилювача клейкості використовують терпенофенольную смолу T-80 і терпенових смолу PX 1000.
Головним недоліком цієї клейової композиції є використання в рецептурі клею летючого органічного розчинника, що робить практично неможливим його застосування у відкритих виробничих приміщеннях.
Найбільш близьким до заявляється є склад вододисперсійних клею з поліпшеними адгезійними і технологічними властивостями (ч. Вважаючи на суху речовину) 100 хлоропренового латексу 5 200 (10 100) суспензії або емульсії здатного до кополімеризації з поліхлоропреном промотора адгезії (ПРА) і 0,01 10 (0,03 7) водорозчинного високомолекулярного з'єднання, наприклад, гідроксиетилцелюлоза або ПВС.
ПРА каніфоль, гідроване або етерифікованих 3 (прототип).
Але виробництво хлоропренового латексу обмежена, що ускладнює організацію виробництва даного клею, а введення в якості праканіфольних продуктів в композицію, що містить водне середовище, утруднено через їх погану розчинність в воді і погану здатність до сополимеризации.
Метою винаходу є поліпшення адгезійних властивостей, стабільність і підвищення технологічності виготовлення, застосування.
Поставлена мета досягається тим, що водорозчинний контактний клей на основі полімерного латексу, каніфольного промотора адгезії і полівінілового спирту як стабілізатор містить в якості латексу акрилатную сополімерний емульсію, а в якості промотора адгезії етерифікованих гліцерином або пентаерітрітом до кислотного числа 100 120 каніфоль після її омилення до pH 8 10 на наступному співвідношенні,
акрилатна емульсія 60 90
етерифікованих і омилена до pH 8 10 каніфоль 5 20
полівініловий спирт, 6% -ний розчин в воді 5 12
вода інше
Для отримання контактного клею надходять у такий спосіб.
Каніфоль етерифікування загальноприйнятим способом гліцерином або пентаерітрітом таким чином, щоб кислотне число продукту становило 100 - 120. Для цього в реакційну масу вводять 2,2 2,5% від маси каніфолі багатоатомного спирту. Після охолодження отриманий продукт обмилюють відомим способом їдким натром до pH 8 10. Одночасно з цим в змішувачі готують 6% -ний водний розчин полівінілового спирту по ГОСТ 10779-78. В цей же реактор при постійному перемішуванні вводять приготований розчин окисленої етерифікованих каніфолі, а й розраховане кількість акрилатной емульсії по ТУ 6-01-186-89. Після ретельного перемішування готовий контактний клей розливають в транспортну тару.
Для використання клей наносять відомим способом на склеюється поверхню маховиком, пензликом, розпиленням через форсунку і ін.

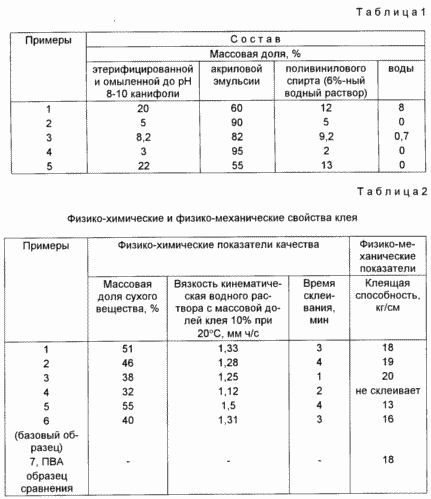

Приклад. 20 мас. ч. етерифікованих і омиленої до pH 8 10 каніфолі завантажують в реактор. У цей реактор при постійному перемішуванні вводять 60 мас. ч. акрилової емульсії, приготований 6% -ний водний розчин полівінілового спирту і 8 мас. ч. води. Вміст ретельно перемішують при температурі 25 o C до утворення однорідної маси, аналізують і розливають в транспортну тару. Інші приклади наведені в табл.1, а фізико-хімічні та фізико-механічні властивості приведені в табл.2. Тут же наведені властивості базового зразка клею і зразка порівняння.
З даних, наведених в табл. 2 видно, що найкращу здатність, що клеїть мають зразки клею -1 3, мають склад, що входить в заявляються межі.
В якості порівняння наведено зразок клею N 7. Це полівінілацетатний полууніверсальний клей (ПВА), який використовується для склеювання виробів з паперу, картону, дерева і т.д. Базовий зразок японський клей НАКу, застосовуваний для упаковки газетного паперу. Як видно з табл. 2, що клеїть, їх нижче в порівнянні з заявляються зразками клею.
Розроблений клей володіє хорошими адгезійними властивостями, утворює міцну, еластичну плівку, що забезпечує міцність склеюваної паперу. Покращені адгезійні і технологічні властивості клею забезпечуються інгредієнтами, що входять до його складу. Зокрема, частково етерифікованих омилена каніфоль забезпечує адгезійні властивості клею, крім того присутність лугу в клеї прискорює схоплювання, підвищує стабільність клею, збільшує проникнення клею в папір. Акрилова сополімерні емульсія посилює "клеять" властивості клею, сприяє утворенню плівки. Полівінілхлорид забезпечує необхідну в'язкість продукту і сприяє стабілізації емульсії.
ФОРМУЛА ВИНАХОДУ
Контактний клей, що включає емульсію акрилового полімеру, промотор адгезії каніфоль, стабілізатор полівініловий спирт і воду, що відрізняється тим, що в якості емульсії акрилового сополимера він містить емульсію сополимера метилакрилату, бутилакрилатом і метакрилової кислоти, а в якості каніфолі каніфоль, етерифікованих гліцерином або пентаерітрітом до кислотного числа 100 120 мг КОН / г і омиленої до pH 8 10 при наступному співвідношенні компонентів, мас. (На суху речовину)
Емульсія сополимера метилакрилату, бутилакрилатом і метакрилової кислоти
22 50
Каніфоль 2 9
Полівінілхлорид 0,3 1,0
вода Остальноес
Версія для друку
Дата публікації 18.12.2006гг
Коментарі
Коментуючи, пам'ятайте про те, що зміст і тон Вашого повідомлення можуть зачіпати почуття реальних людей, проявляйте повагу та толерантність до своїх співрозмовників навіть у тому випадку, якщо Ви не поділяєте їхню думку, Ваша поведінка за умов свободи висловлювань та анонімності, наданих інтернетом, змінює не тільки віртуальний, але й реальний світ. Всі коменти приховані з індексу, спам контролюється.
