ВИНАХІД
Патент Російської Федерації RU2112004
ПОЛІМЕРНА КОМПОЗИЦІЯ клею-РОЗПЛАВУ

ПОЛІМЕРНА КОМПОЗИЦІЯ клею-РОЗПЛАВУ. КЛЕЙ. Клейової композиції. НОУ ХАУ. ВПРОВАДЖЕННЯ. ПАТЕНТ. ТЕХНОЛОГІЇ.

ВИНАХІД. ПОЛІМЕРНА КОМПОЗИЦІЯ клею-РОЗПЛАВУ. Патент Російської Федерації RU2112004

Ім'я заявника: Науково-виробничий відділ захисту нафтопромислового обладнання та підтримання пластового тиску
Ім'я винахідника: Галеев Рінат Гімаделісламовіч [RU]; Тахаутдінов Шафагат Фахразеевіч [RU]; Загіра Магсум Мударісовіч [RU]; Калачов Іван Федорович [RU]; Жеребцов Євген Петрович [RU]; Тазиев Маргазлян Закиевич [RU]; Магалімов Абрек Фазліахметовіч [RU]; Ліцов Микола Іванович [UA]; Хазіахметов Ренат Саніахметовіч [RU]; Войдер Олександр Леонгардовіч [RU]
Ім'я патентовласника: Науково-виробничий відділ захисту нафтопромислового обладнання та підтримання пластового тиску (RU)
Адреса для листування:
Дата початку дії патенту: 1996.03.05

Полімерна композиція клею-розплаву для металів, зокрема, для нанесення ізоляційного полімерного покриття на металеві труби. Клей-розплав містить сополімер етилену з вінілацетату, неорганічний наповнювач і парафін. У композицію додатково введені алкілфеноламінная або инден-кумаронові смоли, що забезпечує підвищення концентрації неорганічного наповнювача до 30% і більше, отримання екологічно чистої композиції, що володіє високими адгезійними властивостями до металу і зберігаються в умовах водних середовищ і катодного поляризації на металі.

ОПИС ВИНАХОДИ

Винахід відноситься до області органічної хімії, а саме, до полімерних композицій, що використовуються як клеїв-розплавів для металів, зокрема для нанесення ізоляційного полімерного покриття на металеві труби.

Відомо застосування ізоціанатів в клейових композиціях на основі етилену з вінілацетату (СЕВА) (див. Пат. Японії N 47-518, кл. C 09 J 3/14, 1972 р). Композиція містить, мас. ч .:

Сополимер етилену з вінілацетату (СЕВА) - 100

Поліізоціонат - 0,5-10

Металеве мило - 0,1 -2,0

Однак такі композиції мають низьку водостійкість при підвищених температурах 50 - 100 o C), що призводить до самоотслаіванію покриття через 40 - 50 год.

Ближчою до пропонованої за складом і функціональним призначенням є композиція клею-розплаву на основі СЕВА (див. Ав. Св. СРСР N 954256, кл. B 32 B 27/30, від 22.04.1981 р). Композиція містить, мас.%):

Сополимер етилену з вінілацетату (СЕВА) - 93,0 - 99,3

Парафін - 0,2 - 2,0

Аеросил - 0,5 - 5,0

Однак, ця композиція має низьку величиною адгезії до металу (0,3 - 3,2 кг / см) і низькою водостійкістю адгезії покриття. Після витримки 500 годин у воді при 20 o C адгезія падає до значення 0,5 - 1,0 кг / см. Крім того, водостійкість адгезії покриттів на основі композицій СЕВА особливо різко падає у водному середовищі при наявності на металі катодного поляризації (потенціалу). Саме в таких умовах перебувають всі трубопроводи при їх підземному прокладанні та експлуатації.

Завданням винаходу є створення екологічно чистої композиції на основі СЕВА, що володіє високими адгезійними властивостями до металу і зберігається в умовах водних середовищ і катодного поляризації на металі.

Поставлена задача вирішується описуваної полімерної композицією клею-розплаву на основі етилену з вінілацетату, що містить неорганічний наповнювач і парафін. Новим є те, що вона додатково містить алкілфеноламінную або инден-кумаронові смолу, при таких співвідношеннях компонентів, мас.%:

Сополимер етилену з вінілацетату (СЕВА) - 20 - 60

Неорганічний наповнювач - 30 - 70

Алкілфеноламінная або инден-кумаронові смол - 2 - 15

Парафін - 1 - 10

Для приготування композиції використовують СЕВА, що містить 12 - 20% вінілацетатних груп, марки 11306-075 або 1150-375, з показником плинності розплаву 7,0 - 40 г / 10 хв, температурою плавлення 80 - 100 o C.

Пропонована композиція відрізняється від відомих тим, що містить 30 - 70% неорганічного наповнювача (глина, крейда, тальк і т.п.), а в якості підсилювача водостійкості при поляризації металу використовують алкілфеноламінную або инден-кумаронові смолу.

Дослідження патентної і науково-технічної літератури показали, що подібна сукупність істотних ознак є новою і раніше не використовувалася, це, в свою чергу, дозволяє зробити висновок про відповідність технічного рішення критерію "новизна".

Використання високого відсотка вмісту неорганічного наповнювача для отримання полімерних клейових композицій нам невідомо. Введення біліше 70% неорганічного наповнювача в СЕВА збільшує адгезію, але сильно погіршує фізико-механічні показники композиції і унеможливлює її переробку на промисловому обладнанні. Введення парафіну (ГОСТ 23683 - 89) як пластифікатора, полегшує переробку композиції на звичайному промисловому обладнанні.

Відомо, що алкілфеноламінная смола є Мягчители (Хімічні добавки до полімерів. Довідник. М.,: Хімія, 1981 г., стр.231) гумотехнічних виробів. Використання цієї речовини в якості підсилювача водостійкості в клейових композиціях нам невідомо. Тому припустити заздалегідь, що введення в полімер глини, октофора і парафіну в необхідних концентраціях призведе до отримання високоадгезійна, водостійкою композиції не представляється можливим.

Таким чином, для отримання клейового шару плівкових виробів, що володіють підвищеними показниками адгезії до металу і водостійкості при катодного поляризації металу, вперше запропоновано використовувати полімерну композицію на основі СЕВА з високим процентним вмістом добавкою неорганічного наповнювача, добавками алкілфеноламінной або инден-кумароновой смоли, які істотно відрізняють її від відомих.

Крім того, розглянута полімерна композиція не містить токсичних речовин, а технологія її виробництва і технологія нанесення на металеву поверхню не вимагає застосування розчинників. Отже, пропонований клей-розплав екологічно чистий продукт, що є ще однією важливою відмінністю від раніше відомих полімерних клеїв.

Сутність запропонованого технічного рішення пояснюємо прикладами.

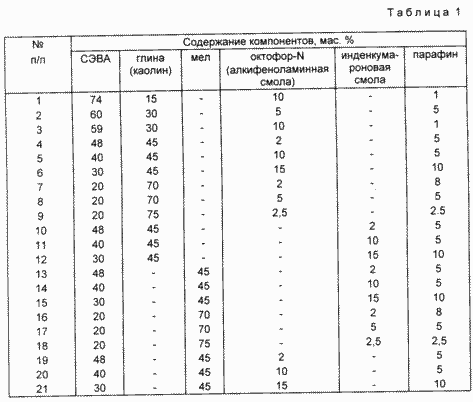

Приклад. Беремо СЕВА марки 11306 - 075, алкілфеламінную смолу октофор-N по ТУ 38-301-48-11-90 або инден-кумаронові смолу, глину каолін по ГОСТ 28177-89 або крейда, або тальк і парафін по ГОСТ 23683-89. Завантажуємо ці компоненти в змішувач лінії грануляції пластмас ЛГП-190 в співвідношеннях, зазначених в табл. 1. Далі гомогенізіруем і грануліруем композиції.

ПОЛІМЕРНА КОМПОЗИЦІЯ клею-РОЗПЛАВУ

Формування адгезії здійснювали на сталевих (Ст-З) пластинах товщиною 2 мм, шириною 20 мм, довжиною 100 мм, при температурі 150 o C протягом 3 хв. Для експериментів використовували плівку завтовшки 0,4 мм.

Плівку наносили на підігріту підкладку, потім витримували при вказаній температурі з подальшим охолодженням до кімнатної температури. Початкову адгезію вимірювали через добу після формування (кут відриву 180 o C). Водостійкість адгезії оцінювали при витримці у воді при 20 o C протягом 1000 годин.

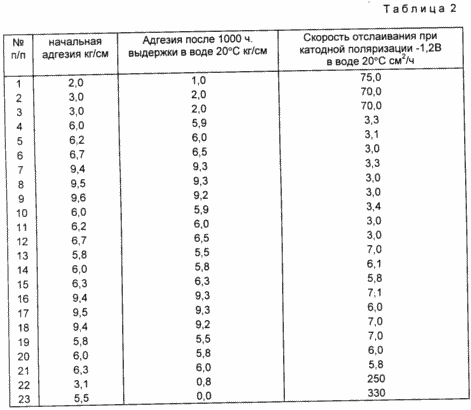

У табл. 2 наведені показники початкової адгезії, адгезії після 1000 годин витримки в воді при температурі 20 o C і швидкість відшаровування при катодного поляризації металу композицій, описаних в табл. 1. Видно, що показники помітно покращуються при збільшенні процентного вмісту неорганічного наповнювача. Наприклад, початкова адгезія (композиція 1) збільшується з 2 до 9,4 - 9,6 кг / см (композиція 7, 8, 9) при 70 - 75% вмісту каоліну.

ПОЛІМЕРНА КОМПОЗИЦІЯ клею-РОЗПЛАВУ

Видно і, що пропонована композиція має низьку швидкість (в 35 - 45 разів менше) відшаровування при катодного поляризації металу під навантаженням (3 - 7 см 2 / год), у той час як прототип має швидкість відшаровування 250 см 2 / год, а промислова композиція Севіля (N 23) марки 113-27 (ТУ 6-05-041-960-88) має 330 см 2 / год. Завдяки цьому клей-розплав не відшаровується від металу у воді при поляризації металу в звичайних умовах. Отже, пропонована полімерна композиція може бути використана для створення надійних захисних антикорозійних покриттів за рахунок стабільності її властивостей.

Таким чином, додаткове введення до складу композиції алкілфеноламінной або инден-кумароновой смоли і підвищення концентрації неорганічного наповнювача до 30% і більше забезпечує одержання екологічно чистої композиції на основі СЕВА, що володіє високими адгезійними властивостями до металу і зберігаються в умовах водних середовищ і катодного поляризації на металі . Випуск пропонованої композиції освоюється на виробничій базі НВО "ЗНОК і ППД".

ФОРМУЛА ВИНАХОДУ

Полімерна композиція клею-розплаву на основі етилену з вінілацетату (СЕВА), що містить неорганічний наповнювач і парафін, що відрізняється тим, що вона додатково містить алкілфеноламінную або инден-кумаронові смолу при наступних співвідношеннях компонентів, мас.%:

Сополимер етилену з вінілацетату (СЕВА) - 20 - 60

Неорганічний наповнювач - 30 - 70

Алкілфеноламінная або инден-кумаронові смол - 2 - 15

Парафін - 1 - 10ф
