ВИНАХІД
Патент Російської Федерації RU2141989
ОПТИЧЕСКИЙ КЛЕЙ
Ім'я заявника: Казанська державна архітектурно-будівельна академія
Ім'я винахідника: Амірова Л.М .; Строганов В.Ф .; Сахабіева Е.В .; Строганов І.В .; Михальчук В.М.
Ім'я патентовласника: Казанська державна архітектурно-будівельна академія
Адреса для листування: 420043, РФ, Казань, Зелена, 1, КГАСУ, ПІО
Дата початку дії патенту: 1998.05.26
Описується оптичний клей, що включає епоксідіановий олигомер, алифатический аміни затверджувач і модифікатори, що відрізняється тим, що в якості модифікаторів він містить трігліціділфосфат і дігліціділовие ефіри кислот фосфору загальної формули
де R = -OCH 3 -CH 3, при наступному співвідношенні компонентів мас. ч.: епоксідіановий олигомер -100, трігліціділфосфат - 2-15, дігліціділовий ефір кислот фосфору - 3-2000, алифатический аміни затверджувач - стехиометрическое кількість. Технічний результат - розширення і можливість регулювання діапазону показника заломлення клею, спрощення складу і технології приготування при збереженні основних міцних показників оптичного клею.
ОПИС ВИНАХОДИ
Винахід відноситься до отримання оптичних клеїв і може бути використано в оптичному приладобудуванні для склеювання оптичних деталей.
Відомий оптичний клей ОК-50П, який представляє собою розчин епоксидної смоли в Епіхлоргідрин, отвердний фракцією поліетилен поліамінів [ГОСТ 14887-87. Клеї оптичні. Види і основні параметри.].
Клей володіє високим світлопропускання в широкому діапазоні довжин хвиль (99% при
= 400- 2700 нм), проте показник заломлення (n Д20) даного клею можна варіювати лише у вузькому діапазоні: від 1,578-1,582.
Найбільш близьким за технічною сутністю є оптичний клей, що включає епоксідіановую смолу марки ЕД-20, модифіковану сіланомом СЕДМ-3 [ОСТ-6-05-448-80], продукт конденсації 1,1-діоксіметіл-3-циклогексана з епіхлоргідрином - уп- 650Д [ТУ-6-05-400-130-81], дігліціділовий ефір камфорною кислоти - ДГЕКК [ТУ 88 УРСР 21533-82], затверділі сумішшю 1,3-біс- (аміноалкіл) адамантана [ТУ 6-09-40- 1047-85] і продукту взаємодії в еквімолекулярном співвідношенні бутілгліціділового ефіру і диамина адамантана [ТУ 6-05-214-482-86] [АС СРСР N 1665685 кл C 09 J 163/00, 1996] (прототип).
Показник заломлення даного клею можна варіювати і в досить вузькому інтервалі: 1,493-1,501.
Недоліком даної композиції є складність складу і приготування, дефіцитність компонентів клею, а й вузький інтервал варіювання показника заломлення.
Винахід направлено на розширення і можливість регулювання діапазону показника заломлення клею, спрощення складу і технології приготування при збереженні основних міцних показників оптичного клею.
Результат досягається тим, що оптичний клей, що включає епоксідіановий олигомер, алифатический аміни затверджувач і модифікатори, містить в якості модифікаторів трігліціділфосфат і дігліціділовие ефіри кислот фосфору загальної формули: де R = -OCH 3; -CH 3, при наступному співвідношенні компонентів (мас.ч);
епоксідіановий олигомер - 100
трігліціділфосфат - 2-15
дігліціділовий ефір кислот фосфору - 3-2000
алифатический аміни затверджувач - стехиометрическое кількість
Епоксідіановие смоли використовувалися марок ЕД-24, ЕД-22, ЕД-20, ЕД-18 [ГОСТ 10587-84] та інші олігомери даного ряду.
Гліціділовие ефіри кислот фосфору є прозорі (в діапазоні 300-2700 нм) рідини, отверждающиеся амінними отвердителями. (Степашкіна Л.В., Ризположенский Н.І. Синтез і властивості гліціділових ефірів кислот фосфору. II Изв. АН СРСР Сер.хім. - 1967 N3 - С.607-610).
Оптичний клей готували наступним чином:
До навішуванні епоксідіановой смоли додавали розрахункова кількість гліціділового ефіру кислот фосфору і трігліціділфосфата, потім вводили затверджувач в стехиометрическом співвідношенні. Як затверджувачів використовували аліфатичні амінниє отвердители, наприклад діетілентріамін [ТУ 6-09-2955-73].
Отверждение клею здійснювали при наступному режимі: 22 ± 4 o C - 1 добу; 60 o C - 4 години. За даних умов забезпечувалося граничне затвердіння і досягалися оптимальні властивості клею.
Межа адгезійної міцності на відрив (
отр отр) визначали для склеєних сапфірових дисків. Товщина клейового шару склала не більше 3 мкм.
Стійкість клею до термоударам відчували на зразках заливок клею діаметром 15 мм і товщиною 1-5 мм.
Спектральний коефіцієнт пропускання клею визначали в діапазоні від 215 до 3000 нм при товщині шару не менше 10 мкм.
Показник заломлення клею визначали по ГОСТ 28869-90.

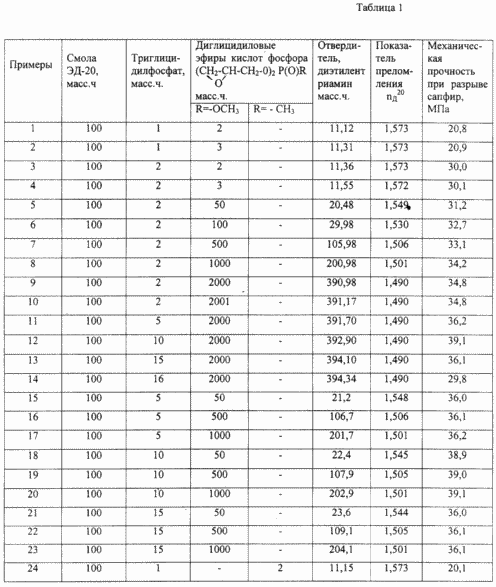

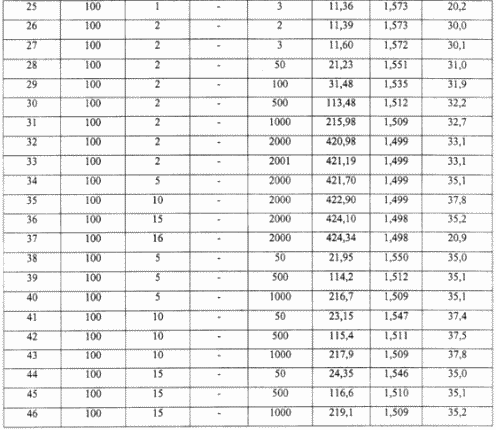

У таблиці 1 наведені склади і показники заломлення сценарий клеїв.
Як видно (табл. 1), показник заломлення клеїв можна варіювати в інтервалі від 1,490 до 1,572, що значно ширше, ніж у прототипу (1,493-1.501).
Показник заломлення можна плавно змінювати з варіюванням концентрацією дігліціділових ефірів кислот фосфору в інтервалі від 3 до 2000 мас.ч.
За межами даного інтервалу концентрацій дігліціділовие ефіри кислот фосфору практично не впливають на показник заломлення, отже, введення їх менш 3 мас.ч. і більше 2000 мас.ч. не має права продовжувати інтервал варіювання показника заломлення. У той же час звуження концентраційного інтервалу зменшує діапазон зміни показника заломлення.
Для трігліціділфосфата концентраційний інтервал визначається досягається адгезійною міцністю.

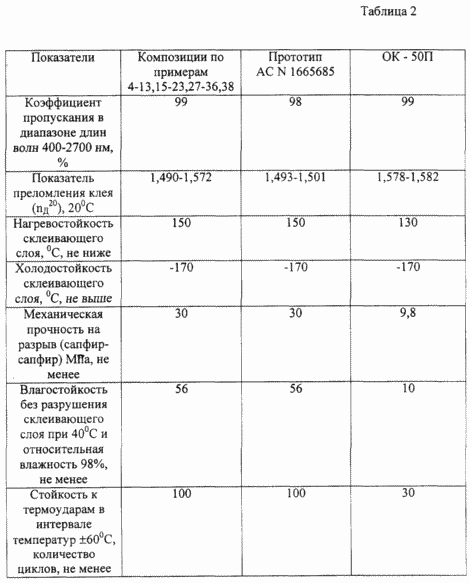

Основні показники оптичних клеїв наведені в табл.1 і в табл.2
Пропонований клей має більш широкий інтервал показників заломлення при збереженні основних показників на рівні прототипу.
ФОРМУЛА ВИНАХОДУ
Оптичний клей, що включає епоксідіановий олигомер, алифатический аміни затверджувач і модифікатори, що відрізняється тим, що в якості модифікаторів він містить трігліціділфосфат і дігліціділовие ефіри кислот фосфору загальної формули:
де R = -OCH 3, -CH 3,
при наступному співвідношенні компонентів, мас.ч .:
Епоксідіановий олигомер - 100
Трігліціділфосфат - 2 - 15
Дігліціділовий ефір кислот фосфору - 3 - 200
Алифатический аміни затверджувач - Стехіометричне кількість
