початок розділу
Виробничі, аматорські радіоаматорські Авіамодельний, ракетомодельного Корисні, цікаві |
хитрощі майстру
електроніка фізика технології винаходи |
таємниці космосу
таємниці Землі таємниці Океану хитрощі Карта розділу |
|
Використання матеріалів сайту дозволяється за умови посилання (для сайтів - гіперпосилання) |
Навігація: => |
На головну / Ринок технологій / Актуальні винаходи і моделі / Назад / |
ВИНАХІД
Патент Російської Федерації RU2159262
ВОДНИЙ ДИСПЕРСІЙНИЙ КЛЕЙ
Ім'я заявника: ДЕПРОН Б.В. (NL)
Ім'я винахідника: Хуб А.Г. Вонка (NL); Як Й. БОГЕРС (NL)
Ім'я патентовласника: ДЕПРОН Б.В. (NL)
Адреса для листування: 129010, Москва, вул. Велика Спаська 25, стор.3, ТОВ "Городиський і Партнери", Лебедєвої Н.Г.
Дата початку дії патенту: 1994.08.26
Винахід відноситься до водного дисперсійному клею на основі дисперсії сополимера або терполімери з вогнезахисним засобом на основі сполук бору або алюмінію. Дисперсія сополімеру або терполімери містить,% на загальну вагу клею: вогнезахисне засіб - 40-75; тверді добавки: сприяє переробці і згущують агент - 0,3-0,8; змочувач - 0,1-0,2; суспендуючі агент - 0,03-0,09. Клей забезпечує хорошу адгезію до різних матеріалів при незначній займистості матеріалів.
ОПИС ВИНАХОДИ
Винахід відноситься до водного дисперсійному клею, який представляє собою дисперсію сополимера, що містить вогнезахисне засіб на основі сполук бору або алюмінію.
Речовина як засіб, що підвищує адгезію поверхневого шару, з такого роду клеєм відомо з європейського патенту EP-B-0109663, в якому описується важкозаймистий подобойний шар / Untertapete / з жорсткого пінополістиролу, який щонайменше на одній зі своїх поверхонь містить покриття для поліпшення адгезії між подобойним шаром і займистими шпалерами. Це покриття містить полуогнестойкую добавку і клей з сополимера або терполімери з переважаючими вінілацетатних ланками. Полуогнестойкая добавка складається з негорючого неорганічного з'єднання алюмінію і бору. Вагове співвідношення клею до полуогнестойкой добавці становить від 1: 3 до 1: 8. Покриття має вагу одиниці поверхні 100-400 г / м 2, в особливості 200-300 г / м 2, в сухому стані. Полуогнестойкая добавка являє собою суміш гідроксиду алюмінію з Боратом цинку у ваговому співвідношенні від 1: 1 до 7: 1. особливо від 2: 1 до 5: 1. Клей і може являти собою терполімери з переважаючими вінілацетатних ланками, а й етиленовими і вінілхлоридна ланками.
Подібні шари з жорсткого пінополістиролу описані, наприклад, в європейському патенті EP-A-0036156 та в патенті ФРН U-7931745.
Пластини або плівки для облицювання стін з жорсткого пінополістиролу загальновідомі і служать в якості так званих подобойних шарів для облицювання стін перед наклеюванням шпалер. Поряд з пластинами в складеному (гофрованому) або нескладання вигляді і використовують рулони плівки. За допомогою такого роду пластин або плівок можна облицьовувати, наприклад, тріщини в стінах, досягати відомої теплоізоляції і запобігати утворенню конденсату.
З європейського патенту EP-A-0036156 та відомо при обклеюванні шпалерами покриттів з пінополістиролу застосування клеїть речовини, яке містить відомий клейкий компонент і додатково 20-80 вагу.% В розрахунку на утримання клеїть речовини, полуогнестойкого кошти. Придатними полуогнестойкімі засобами є сполуки на основі фосфату амонію і сульфамат амонію.
У DE-І-7931745 описано технічне рішення, яке полягає в тому, що ні речовина, що клеїть, а нанесений на подобойний шар з жорсткого пінополістиролу, що підвищує адгезію поверхневий шар потрібно постачати вогнезахисним засобом. Забезпечені клейстером шпалери потім за рахунок цього підвищує адгезію шару зв'язуються з подобойним шаром. Відповідно до цієї публікації пластини при їх виготовленні покривають водною дисперсією у вигляді наповнених дисперсійних клеїв і потім висушують в апараті з нагрітим каналом.
Підвищує адгезію шар сприяє підвищенню міцності зчеплення між подобойним шаром і забезпеченими клейстером шпалерами. Підвищує адгезію поверхневий шар подобойного шару точно так же може містити полуогнестойкую добавку, однак про рід і кількість цього вогнезахисного засобу, а й про спосіб нанесення немає ніяких даних.
З патенту ФРН А-2244775, крім того, відомо використання складів клеять речовин на основі емульсії сополимера вінілацетату з етиленом при посиленні настилів, які містять придатний для зниження займистості наповнювач, як тригідрат оксиду алюмінію.
Відомий з патенту ФРН В-0109663 покривний клей має той недолік, що він використовується тільки як підвищує адгезію поверхневого шару для жорстких пінополістиролу для внутрішніх застосувань і після зберігання протягом декількох тижнів його більше не можна переробляти.
Виходячи з цього рівня техніки, таким чином, ставиться завдання розробки дисперсійного клею, який залишається здатним до переробки більше місяця і забезпечує хороші властивості адгезії для безлічі різних матеріалів по відношенню до відповідної основі, з якої ці матеріали склеюються, при одночасно незначною займистості багатошарового матеріалу з основи і наклеєного матеріалу.
Це завдання вирішується завдяки дисперсионному клею відповідно до винаходу, який містить добавку сприяє переробці і збирання в агента в кількості до 0,8 мас.%, Добавку вогнезахисного засобу в кількості до 75 мас.% І добавку змочувача в кількості до 0,8 мас.%, кожен раз, в розрахунку на загальну вагу дисперсійного клею. Вагові дані відносяться до чистих речовин в дисперсионном клеї, без розчинника або диспергатора.
Дисперсійний клей застосовується, між іншим, як спінюється до жорсткої піни клею для плівок з пінополістиролу, пластин і формованих виробів з пінополістиролу. Полістирол, наприклад, знаходиться в формі полотнообразних плівок або прямокутних пластин. Такі пластини складаються з екструдованого жорсткого пінополістиролу або піни з частинок, і способи виготовлення таких пластин або плівок, відповідно, самих матеріалів, відомі з цитованої в європейському патенті А-0036156 літератури.
У порівнянні з відомим з європейського патенту EP-B-0109663, що підвищує адгезію засобом, пропонований відповідно до винаходу дисперсійний клей володіє більш високою часткою змочувача, містить суспендуючі агент, і кількість збирання в і сприяє переробці агента значно підвищено. При цьому загущувач беруть у вигляді 33% -ного чистого речовини, в той час як в дисперсионном клеї згідно з європейським патентом EP-B-0109663 згущують агент використовується у вигляді 3% -ного водного розчину.
За рахунок позитивної взаємодії цих трьох компонентів початкова клеюча здатність і засвоюваність дисперсійного клею значно підвищуються і зберігаються протягом такого додаткового періоду часу, як наприклад, кількох місяців.
Згідно винаходу, дисперсія на основі сополимера може містити сополімер або терполімери з переважаючими вінілацетатних ланками, і добавка збирання в і сприяє переробці агента становить аж до 0,8 вагу. %, А добавка суспендуючі агента може становити аж до 0,3 вагу. %. Далі, дисперсія являє собою таку на основі сополимера зі складного ефіру акрилової кислоти з стиролом.
По одному з варіантів виконання винаходу, 100 мас.% Водної дисперсії клею містить 15-50 мас.%, Особливо 20-30 мас.%, Дисперсії на основі сополимера або термополімер, 40-75 вагу.% Вогнезахисного засобу та 5-20 вага. % Добавок з збирання в агента, змочувача, суспендуючі агента, консерванту, антівспенівателя, сповільнювач висихання, засоби для зниження температури плівкоутворення і води.
При цьому вагове співвідношення водних кополімерних або терполімерних дисперсій до вогнезахисним засобів становить від 1: 5 до величини, менше 1: 0,8, особливо від 1: 2,9 до 1: 2, і клейове покриття має вагу одиниці поверхні 300-800 г / м 2 / у вологому стані /.
За іншим варіантом виконання винаходу 100 вага.% Водної дисперсії клею містять 10-50 мас.%, Особливо 20 вагу.%, Дисперсії на основі сополимера, 30-62 вагу.% Вогнезахисного засобу та 15-21 вагу.% Добавок з збирання в агента, змочувача, суспендуючі агента, диспергатора, консерванту, антівспенівателя і води.
При цьому вагове співвідношення водної дисперсії на основі сополимера до вогнезахисним засобів досягає від 0,16: 1 до 1,67: 1, і нанесення клею здійснюють до досягнення шару з вагою одиниці поверхні 300-800 г / м 2 / у вологому стані /.
Для визначення вагових співвідношень, частки в вагових відсотках сополімерні або терполімерной дисперсії, відповідно, водної дисперсії на основі сополимера, і вогнезахисного засобу співвідносять один до одного за допомогою граничних значень зазначеної ваговій області.
Згущують і сприяє переробці агентом є переважно метил або гідроксиетилцелюлоза.
Дисперсійний клей охоплює сополімер або терполімери з переважаючими вінілацетатних ланками, особливо застосовують потрійний сополімер з винилацетат з етиленом і вінілхлориду / наприклад, Vinnapas LT 500, виробник: фірма Wacker-Chemiс, Німеччина /, який використовують у вигляді водного 50 вагу. % -ної Дисперсії. Потрійний сополимер / терполімери / дисперсійного клею і може являти собою потрійний сополімер з вінілацетатних, етиленових і вінілхлоридна ланок, як, наприклад , Відповідно,
[Виробник: ХЕХСТ АГ]. Огнезащитное засіб складається з негорючих неорганічних сполук на основі алюмінію або бору та алюмінію, які відомі з рівня техніки. До цих сполук зараховують, між іншим, борну кислоту або її солі і гідроокис алюмінію. Переважно використовують гідроокис алюмінію індивідуально в якості вогнезахисного засобу в кількості 60 вагу.
%, В розрахунку на загальну вагу дисперсійного клею. Однак вогнезахисне засіб і може охоплювати суміш гідроксиду алюмінію з Боратом цинку у ваговому співвідношенні від 3: 1 до 8: 1.
Як вже було зазначено в європейському патенті EP-B-0109663 з приводу цього вагового співвідношення між гідроксидом алюмінію і Боратом цинку, ці вогнезахисні засоби, в порівнянні з іншими вогнезахисними засобами, виділяють значно менше димових газів і викликають чітко зменшену займистість багатошарового матеріалу з пінополістиролу і основи. Понад те, і несподівано поліпшується підвищує адгезію дію клейового сировини, чого не можна було передбачити. Дисперсійний клей згідно дослідам по спалюванню досягає класифікації B1 [важко займистий] згідно ДІН 4102.
За допомогою дисперсійного клею, який певною мірою є універсальним клеєм, можна склеювати не тільки пінопласти з відповідною основою, але і, понад те, і скловолокнисті шпалери і шпалери на основі тканини, текстилю і целюлози, шпалери зі складних поліефірів, пластини з гіпсових волокон , деревно-стружкові плити, облицювальні плитки, цементні плити, гіпсовий картон, деревину або корковий матеріал. При цьому тільки істотно, щоб вона з склеюваних площин була пористої або адсорбирующей для рідин, особливо для води.
Нанесення дисперсійного клею здійснюють, в загальному, на підставі його високої в'язкості, за допомогою зубчастого шпателя або за допомогою ракеля. Залежно від обставин, і можна застосовувати інші способи нанесення, як, наприклад, нанесення шляхом вальцювання, способом лиття під тиском або без тиску. Наноситься кількість покриття встановлюється так, щоб вага одиниці поверхні шару становив 300-800 г / м 2, у вологому стані.
Окремі складові частини при нанесенні знаходяться в водної дисперсії, до якої ще додатково додають незначні кількості сприяють переробці або, відповідно, згущують агентів, як метил і гідроксиетилцелюлоза, а й стабілізують дисперсію і плівкоутворюючих допоміжних засобів. Так, додають ще змочувач, як поліфосфати натрію; суспендуючі агент, як поліакрілат амонію; консервант; антівспеніватель; змочувач і диспергатор, як амонієва сіль поліакрилової кислоти; і знижує температуру плівкоутворення засіб, як ацетат простого діетілглікольмонобутілового ефіру; і сповільнювач висихання, як 2/2-бутоксіетоксі / -етанол; доцільніше у ваговій кількості 3,0-4,0 мас.%, в розрахунку на загальну вагу дисперсії.
Нижче наводяться два приклади бажаних складів пропонованого відповідно до винаходу водного дисперсійного клею:
приклад 1
10-20 вагу.
% Дисперсії клейового сировини з потрійного сополимера вінілакрілата або вінілацетату з етиленом і вінілхлориду;
0,6-0,8 мас.% Збирання в і сприяє переробці агента, як гідроксиетилцелюлоза;
0,6-0,8 вагу.
% Змочувача у вигляді 33 вагу.% - Ного водного розчину поліфосфатів натрію;
0,06-0,09 вагу.% Суспендуючі агента, як поліакрілат амонію;
0,1-0,2 мас.% Консерванту, як похідні алкіламмонія, ізотіазоліна і формола;
0,7-0,8 мас.% Антівспенівателя, як гідрофобна кремнієва кислота;
0,9-1,0 вагу.
% Засоби для зниження температури плівкоутворення, як ацетат простого діетіленглікольмонобутілового ефіру / бутілдіглікольацетат /;
60-66,4 мас.% Вогнезахисного засобу, як гідроксид алюмінію;
0,5 мас.% Сповільнювач висихання, як 2 / - / 2-бутоксіетоксі / -етанол / Бутилдигликоль /;
10-20 вагу.
% Води для включення твердих речовин і для встановлення в'язкості, щоб дисперсійний клей зберігався здатним намазувати.
приклад 2
11-25 вагу.% Дисперсії клейового сировини зі складного ефіру акрилової кислоти і стиролу;
0,30-0,65 вагу.% Збирання в, відповідно, сприяє переробці агента, як метілгідроксіетілцеллюлоза;
0,3-0,7 мас.% Змочувача у вигляді 33 вагу.% - Ного водного розчину поліфосфатів натрію;
0,1-0,3 мас.% Суспендуючі агента у вигляді 30 вагу.% - Ного водного розчину поліакрилату амонію;
0,1-0,36% вагу. змочувача і диспергатора, як 30% -ний водний розчин аммониевой солі поліакрилової кислоти;
0,1-0,2 вагу.
% Консерванту, як похідні алкіламмонія, ізотіазіна і формола;
0,8-0,9 мас.% Антівспенівателя, як гідрофобна кремнієва кислота;
55-65 вагу.% Вогнезахисного засобу, як гідроксид алюмінію;
15-21 вагу.% Води для введення твердих речовин і для встановлення в'язкості, щоб дисперсійний клей зберігався здатним намазувати.
Пропоновані відповідно до винаходу дисперсійні клеї вищевказаних складів мають відмінні властивості щодо переробки, високою початковою клеїть, адекватними часом зберігання і дуже хорошими полуогнестойкімі властивостями в багатошарових виробах з різними будівельними матеріалами, які підвищують стійкість до совоспламененію зчеплення.
приклад 3
Пропоновані відповідно до винаходу дисперсійні клеї згідно прикладів 1 і 2 при нормальному зберіганні більш ніж 6 місяців не виявляють ні желатинизации, ні зміни в'язкості, ні освіти цвілі і переробляються без проблем.

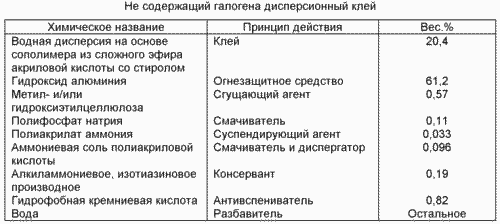

Те ж саме має значення для що не містить галогену дисперсійного клею відповідно до наведеної таблиці.
Приклад 4 / Порівняльний приклад /
Термін служби підвищує адгезію поверхневого шару з композиції, яка описана в європейському патенті A-0109663, складає максимально 4 тижні. Потім цей продукт при нормальному зберіганні повністю желатініруется і його більше не можна використовувати / переробляти /.
приклад 5
Для пропонованих відповідно до винаходу дисперсійних клеїв можна констатувати хороші властивості склеювання з матеріалом для облицювання стін і перекриттів / будівельні речовини /.
Підвищує адгезію покривная дисперсія, описана в європейському патенті EP-A-0109663, непридатна для цього застосування. Рецептура складена таким чином, що покривная дисперсія непридатна в якості клею, а може бути застосована тільки в якості речовини, яке можна наносити механічно у вигляді підвищувального адгезію поверхневого шару для жорсткого пінополістиролу.
ФОРМУЛА ВИНАХОДУ
-
Водний дисперсійний клей у вигляді дисперсії на основі сополимера або терполімери, що містить вогнезахисне засіб на основі сполук бору і / або алюмінію, що сприяє переробці і згущують агент і змочувач, що відрізняється тим, що він додатково містить суспендуючі агент при наступному співвідношенні компонентів,% в розрахунку на загальна вага дисперсійного клею:
Огнезащитное засіб - 40 - 75
-
Тверді добавки:
Сприяє переробці і згущують агент - 0,3 - 0,8
Змочувач - 0,1 - 0,26
Суспендуючі агент - 0,03 - 0,09
Водний дисперсійний клей по п.1, що відрізняється тим, що дисперсія містить сополімер або терполімери з переважаючими вінілакрілатнимі ланками.
Водний дисперсійний клей по п.1, що відрізняється тим, що дисперсія містить сополімер ефіру акрилової кислоти і стиролу.
Водний дисперсійний клей по п.1, що відрізняється тим, що сприяє переробці і згущують агент являє собою метил або гідроксиетилцелюлозу.
Водний дисперсійний клей по п.1 або 2, який відрізняється тим, що суспендують агент являє собою поліакрілат амонію.
Водний дисперсійний клей по п.1, що відрізняється тим, що змочувач є поліфосфат натрію.
Водний дисперсійний клей по п.1, що відрізняється тим, що вогнезахисне засіб являє собою гідроокис алюмінію.
Водний дисперсійний клей по п.1, що відрізняється тим, що вогнезахисне засіб являє собою суміш гідроксиду алюмінію з Боратом цинку у ваговому співвідношенні 3: 1 - 8: 1.
Водний дисперсійний клей по п.2, що відрізняється тим, що він містить 15 - 50 мас.%, Особливо 20 - 30 вагу.% Сополімерні або терполімерной дисперсії, 40 - 75 вагу.% Вогнезахисного засобу та 5 - 20 вагу.% Добавок з збирання в агента, змочувача, суспендуючі агента, консерванту, антівспенівателя, що уповільнює висихання агента, засоби для зниження температури плівкоутворення і води.
Водний дисперсійний клей по п.2, що відрізняється тим, що вагове співвідношення сополімерні або терполімерной дисперсії і вогнезахисного засобу становить від 1: 5 до менш або дорівнює 1: 0,8, особливо 1: 2,5 - 1: 2.
Водний дисперсійний клей по п.2, що відрізняється тим, що сополімер або терполімери водної дисперсії в якості інших ланок містить ланки вінілхлориду, етилену, стиролу, ефіру акрилової кислоти, ефіру метакрилової кислоти і / або ефіру малеїновий кислоти.
Водний дисперсійний клей по п.1, що відрізняється тим, що він містить терполімери з ланок вінілацетату, етилену і вінілхлориду або з ланок вінілакрілата, етилену і вінілхлориду.
Водний дисперсійний клей по п.3, що відрізняється тим, що він містить 10 - 50 вагу. %, Особливо від 20 мас.% Сополімерні дисперсії, 40 - 62 вагу. % Вогнезахисного засобу та 15 - 21 вагу.% Добавок з збирання в агента, змочувача, суспендуючі агента, диспергирующего агента, консерванту, антівспенівателя і води.
Водний дисперсійний клей по п.13, що відрізняється тим, що він містить 61,2 мас.% Вогнезахисного засобу, 0,57 вагу.% Збирання в агента, 0,11 вагу.% Змочувача, 0,033 мас.% Суспендуючі агента, 0,096 вагу. % диспергирующего агента, 0,19 вагу.% консерванту і 0,82 вагу.% антівспенівателя.
Водний дисперсійний клей по п.3, що відрізняється тим, що вагове співвідношення водної сополімерні дисперсії і вогнезахисного засобу становить 0,16: 1 - 1,67: 1.
Водний дисперсійний клей по п.9, що відрізняється тим, що він містить 0,1 - 0,2 вагу. % Консерванту, 0,7 - 0,9 мас.% Антівспенівателя, 0,9 - 1,0 мас.% Засоби для зниження температури плівкоутворення, 0,5 мас.% Агента, що уповільнює висихання і воду.
Водний дисперсійний клей по п.16, що відрізняється тим, що він містить 21,4 вагу. % Сополимера або терполімери, 58,0 мас.% Вогнезахисного засобу, 0,7 вагу. % Збирання в агента, 0,07 вагу.% Суспендуючі агента і 0,2 мас.% Консерванту, 0,17 вагу. % Змочувача, 0,8 мас.% Антівспенівателя, 1 мас.% Засоби для зниження температури плівкоутворення, 0,5 мас.% Агента, що уповільнює висихання і інше - вода.
Водний дисперсійний клей по п.9, що відрізняється тим, що він містить добавки в кількості 5 - 20 вагу.%, Особливо 16,7 мас.%.
Водний дисперсійний клей по п.9, що відрізняється тим, що консервант є похідні алкіламмонія або ізотіазіна.
Водний дисперсійний клей по п.9, що відрізняється тим, що антівспеніватель складається з гідрофобною кремнієвої кислоти.
Пріоритет по пунктам:
28.08.93 по пп.1, 2, 4 - 12, 16 - 18;
29.01.94 по пп.3 - 8, 12 - 15, 19 і 20.
Версія для друку
Дата публікації 20.11.2006гг
Коментарі
Коментуючи, пам'ятайте про те, що зміст і тон Вашого повідомлення можуть зачіпати почуття реальних людей, проявляйте повагу та толерантність до своїх співрозмовників навіть у тому випадку, якщо Ви не поділяєте їхню думку, Ваша поведінка за умов свободи висловлювань та анонімності, наданих інтернетом, змінює не тільки віртуальний, але й реальний світ. Всі коменти приховані з індексу, спам контролюється.
