ВИНАХІД
Патент Російської Федерації RU2144552
СПОСІБ ОДЕРЖАННЯ СИЛІКАТНОЇ клею-ЗВ'ЯЗКИ

СПОСІБ ОДЕРЖАННЯ СИЛІКАТНОЇ клею-ЗВ'ЯЗКИ. КЛЕЙ. НОУ ХАУ. ВПРОВАДЖЕННЯ. ПАТЕНТ. ТЕХНОЛОГІЇ.

ВИНАХІД. СПОСІБ ОДЕРЖАННЯ СИЛІКАТНОЇ клею-ЗВ'ЯЗКИ. Патент Російської Федерації RU2144552

Ім'я заявника: Інститут теоретичної та прикладної механіки СО РАН; Інститут хімії твердого тіла і переробки мінеральної сировини; Черепанов Корнилій Олександрович
Ім'я винахідника: Черепанов К.А .; Полубояров В.А .; Ушакова Е.П .; Черепанов О.М .; Черепанова В.К.
Ім'я патентовласника: Інститут теоретичної та прикладної механіки СО РАН; Інститут хімії твердого тіла і переробки мінеральної сировини; Черепанов Корнилій Олександрович
Адреса для листування: 630128, Новосибірськ, ул.Кутателадзе, 18, ІХТТ і МС СО РАН, Ушакової Є.П.
Дата початку дії патенту: 1998.04.08

Описується спосіб отримання силікатного клею-зв'язки, що полягає в тому, що кремнийсодержащими аморфний матеріал піддають механохимической обробці в 10-17 мас.% Розчині їдкого натру при Т: Ж = 1 :( 2,5-3,5) в кульової млині при температурі 25-50 ° С і атмосферному тиску протягом 4-8 ч. Спосіб дозволяє ефективно використовувати великотоннажні пилоподібні відходи виробництва феросиліцію - аморфного мікро кремнезему і отримувати силікатний клей-зв'язку, застосовуваний в хімічній і в інших видах промисловості для виготовлення кислотостійких покриттів, замазок, мастик, в металургії і теплоенергетиці - при отриманні жаростойких (щільних і пористих ) матеріалів, в будівельній індустрії - для склеювання бетонних виробів, цегли, природного каменю, різного роду оздоблювальних матеріалів.

ОПИС ВИНАХОДИ

Винахід відноситься до способів отримання силікатних клеїв-зв'язок, застосовуваних у побутовій хімії, будівельної індустрії для склеювання бетонних виробів, цегли, природного каменю, мармурових плит, а й для виготовлення замазок, мастик, шпаклівок, жаростійких і пористих теплоізоляційних матеріалів. Воно дозволяє ефективно використовувати великотоннажні пилоподібні відходи виробництва феросиліцію - аморфного мікрокремнезема.

Відомий спосіб отримання клею-розчину типу рідкого натрієвого скла, що включає обробку кремнийсодержащих відходів виробництва феросиліцію розчином їдкого натру при температурі 20 - 80 o C. Однак рідке скло - це справжній розчин неорганічного полімеру (Na 2 SiO 3), який є клеєм, але має відносно невисокими клеять і, для прискорення процесу затвердіння при його використанні, вимагає спеціального затверджувача (RU N 2044838, 20.11.92).

Неорганічний клей-зв'язка пропонованого типу займає проміжне положення між істинними розчинами і колоїдними розчинами. Більшою мірою він наближається до колоїдних через наявність в ньому певної кількості дисперсної фази, що виділяється в розчин в процесі конденсації (полімеризації) частини розчиненої речовини у вигляді золю SiO 2.

Силікатні клеї-зв'язки зазвичай отримують модифицированием рідкого скла шляхом введення в нього золеобразующіх і стабілізуючих добавок, а й на стадії отримання клею-зв'язки з процесі розчинення кремнийсодержащих матеріалів (М.М.Сичев. Неорганічні клеї, Л., Хімія, с. 99) .

Наприклад, відомий спосіб активації рідкого скла, що включає введення активує добавки, в якості якої використовують розчин сірчаної кислоти щільністю 1,14 - 1,15 г / см 2 з наступним перемішуванням до повного розчинення утвореного гелю кремнієвої кислоти (RU 2041178, 09.08.95) .

Недоліком цього способу є те, що він трехстадіен, так як спочатку треба отримати силікат-брилу, потім рідке скло, а потім зробити його модифікування.

Найбільш близьким технічним рішенням, обраним за прототип, є спосіб отримання силікатного клею-зв'язки шляхом розварювання силікат-брили в автоклаві в присутності високодисперсною двоокису кремнію, причому останню вводять в кількості 0,95 - 2,0 вагу. ч. на 100 вес.ч. силікат-брили (SU 331080, 07.09.72).

Відомий спосіб має ряд недоліків. По-перше, він двухстадіен, так як вимагає попереднього отримання силікат-брили, по-друге, він складний, вимагає високого тиску, температур, а й великих витрат електроенергії.

Мета винаходу - спрощення способу отримання клею-зв'язки при зниженні трудо- та енерговитрат, а й підвищення експлуатаційних характеристик одержуваного продукту.

Мета досягається тим, що кремнезем, що містить аморфний матеріал, піддають механохимической обробці в 10 - 17% розчині їдкого натру в кульової млині при співвідношенні Т: Ж = 1 :( 2,0-3,5), де Т - кількість завантаженого аморфного кремнеземутримуючі матеріалу, Ж - розчин їдкого натру вищевказаних концентрацій, при температурі 25 - 50 o C і атмосферному тиску протягом 4 - 10 години.

Як кремнеземутримуючі аморфного матеріалу використовують пилоподібні відходи виробництва феросиліцію.

Істотними відмітними ознаками заявляється технічного рішення є:

  • кремнеземутримуючі аморфний матеріал піддають механохимической обробці в 10 - 17% мас. розчині їдкого натру в кульової млині;
  • механохимічеськую активацію проводять при співвідношенні Т: Ж = (2,0 - 3,5);
  • механохимічеськую обробку проводять при температурі 25 - 50 o C і атмосферному тиску протягом 4 - 10 годин.

Приватним відмітною ознакою заявляється технічного рішення є:

  • як кремнеземутримуючі аморфного матеріалу використовують пилоподібні відходи виробництва феросиліцію.

Порівняння заявляється технічного рішення з прототипом дозволило встановити відповідність заявляється технічного рішення "новизна".

Сукупність істотних відмітних ознак дозволяє досягти поставленої мети, а й зробити висновок про те, що заявляється технічне рішення відповідає критерію "винахідницький рівень".

Як кремнеземутримуючі аморфного матеріалу використовують пилоподібні відходи виробництва феросиліцію, наприклад, наступного складу (мас.%): SiO 2 = 92,8; CaO = 2,32; MgO = 1,28; Al 2 O 3 = 0,94; MnO = 0,28; Fe 2 O 3 = 1,82; C = 0,56 і мають щільність приблизно 0,2 г / см 3.

Як лужного компонента використовують їдкий натр технічний. Кількість води дозують з розрахунку заданого співвідношення між твердою і рідкою фазою готується суспензії.

Заявляється спосіб ілюструється прикладами, наведеними в таблиці.

Приклад 1 (по прототипу)
В автоклав завантажують 450 кг силікат-брили, 1500 л води і 9 кг кремнеземутримуючі пилоподібних відходів. Суміш нагрівають до 120 o C під тиском 2 атм. і витримують при цій температурі протягом 8-10 годин до отримання розчину з питомою вагою 1,17 г / см 3. Розчин фільтрують і упарюють до питомої ваги 1,45 г / см 3, охолоджують і відстоюють до отримання прозорого розчину. За даними РФА (рентгенофазового аналіз) вийшов клей містить до 15% золю SiO 2.

приклад 2
Згідно заявляється способу в кульову млин, заповнену на 1/3 сталевими кулями, подають 15 л води, 2,7 кг їдкого технічного натра і 6 кг пилу-виносу виробництва феросиліцію. У процесі перемішування вміст кульового млина нагрівають до 50 o C і піддають механохимической обробці протягом 8 годин. Одержаний клей-зв'язку зливають в ємність-накопичувач. Вихід готового продукту 100%.

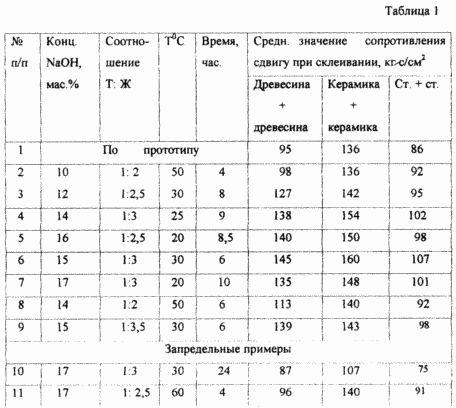

Всі приклади, необхідні для обгрунтування заявляється способу, а й властивості клею по прототипу і заявляється способу наведені в таблиці.

За зовнішнім виглядом клей являє собою розчин темно-сірого кольору з щільністю 1,3 - 1,45 г / см 3 і рН близько 10, що містить в своєму складі близько 20 - 25% золю SiO 2 і 80% Na 2 SO 3 за даними РФА. Він має великий термін придатності, не вимагає спеціального затверджувача. Клейове з'єднання зберігає свої робочі характеристики при нагріванні аж до 1400 o C.

Як видно з таблиці, при використанні при приготуванні суспензії лугу з більш низькою концентрацією, при недотриманні заявляється співвідношення Т: Ж, а й температурних і часових параметрів реалізації способу отримують клей-зв'язку зі зниженими характеристиками, тобто зі зниженою здатністю, що клеїть.

СПОСІБ ОДЕРЖАННЯ СИЛІКАТНОЇ клею-ЗВ'ЯЗКИ. Патент Російської Федерації RU2144552

При тривалій механічній обробці (приклад 10), утворюється клей-паста з низькою здатністю, що клеїть через високу в'язкості внаслідок ділатансіі.

При підвищенні температури отримання клею-зв'язки вище 50 o C не спостерігається поліпшення його характеристик, отже, недоцільно (приклад 11).

При підвищенні вмісту розчину, тобто при Т: Ж = 1: 4 і вище отримується клей-зв'язка не стійкий (розшаровується при зберіганні).

При зниженні часу реагування вихідних компонентів нижче заявлених меж, реакція не проходить до кінця, продукту не однорідний, а при зменшенні концентрації лугу нижче 10 продукт і не однорідний і не стійкий.

Таким чином, клей-зв'язку з необхідними фізико-хімічними властивостями отримують завдяки сукупності заявлених відмітних ознак.

Пропонований спосіб більш простий в технологічному і технічному виконанні, не вимагає високих температур і тисків, є більш ефективним в економічному та екологічному відношенні і дозволяє отримати кінцевий продукт з більш високими службовими і експлуатаційними характеристиками.

ФОРМУЛА ВИНАХОДУ

  1. Спосіб отримання силікатного клею-зв'язки, що включає використання кремнеземутримуючі аморфного матеріалу, який відрізняється тим, що кремнеземутримуючі аморфний матеріал піддають механохимической обробці в 10 - 17 мас. % Розчині їдкого натрію в кульової млині при співвідношенні Т: Ж = 1: (2,0 - 3,5), де Т - кількість завантаженого аморфного кремнеземутримуючі матеріалу, Ж - розчин їдкого натрію зазначених концентрацій, при температурі 25 - 50 o C і атмосферному тиску протягом 4 - 10 год.

  2. Спосіб за п.1, що відрізняється тим, що в якості кремнеземутримуючі аморфного матеріалу використовують пилоподібні відходи виробництва феросиліцію.

Версія для друку
Дата публікації 11.11.2006гг


НОВІ СТАТТІ ТА ПУБЛІКАЦІЇ НОВІ СТАТТІ ТА ПУБЛІКАЦІЇ НОВІ СТАТТІ ТА ПУБЛІКАЦІЇ

Технологія виготовлення універсальних муфт для бесварочного, безрезьбовиє, бесфлянцевого з'єднання відрізків труб в трубопроводах високого тиску (мається відео)
Технологія очищення нафти і нафтопродуктів
Про можливість переміщення замкнутої механічної системи за рахунок внутрішніх сил
Світіння рідини в тонких діелектричних каналох
Взаємозв'язок між квантової і класичної механікою
Міліметрові хвилі в медицині. Новий погляд. ММВ терапія
магнітний двигун
Джерело тепла на базі нососних агрегатів
