ВИНАХІД
Патент Російської Федерації RU2172500
Надводних-Підводна МЕТАЛЛОШУКАЧ
Ім'я заявника: Московський державний технологічний університет "СТАНКИН" (RU)
Ім'я винахідника: Панін М.Г. (RU); Іорг ХЕБЕРЛЕ (DE)
Ім'я патентовласника: Московський державний технологічний університет "СТАНКИН" (RU)
Адреса для листування: 101472, Москва, Вадковський пров., 3а, МГТУ "СТАНКИН", патентний відділ
Дата початку дії патенту: 1999.03.25
Використання: винахід відноситься до пошукових приладів геофізики, а саме до металошукачів.
Сутність: металошукач містить герметичний корпус з прозорим вікном, всередині якого укріплений геологічний компас. Ліворуч і праворуч від котушки компаса уздовж магнітного меридіана укріплені ферритові стрижні з обмотками, живити регульованим високостабільним струмом, утворюючи спільно зі стрілкою електромагнітну пружину, що реагує на магнітне поле. На кінцях стрілки укріплені два дзеркальця, спроектовані на передачу променя від світлодіода на приймальне вікно мікросхеми КамАЗа, узгодженого з цифровим вольтметром. Технічний результат: можливість відбудови від магнітного фону.
ОПИС ВИНАХОДИ
Винахід відноситься до геологічної пошукової техніці, а саме до металошукачів. До таких металошукачів слід віднести акц.заявку Великобританії N 1299183, кл. G 01 V 3/12 від 6.12.1972 р "Геодезичний прилад", де є дві котушки на феритових сердечниках, а й калібрування і установка приладового нуля, і індикатор.
Для поліпшення відносини сигнал-перешкода необхідно провести розв'язку електромагнітного поля і магнітного, що можна досягти лише при введенні механічного вузла, зокрема стрілки компаса, яка, як правило, спирається голкою-кернів на агатовий подпятник (для компасів високої якості).
Технічний результат винаходу є створення металошукача без перерахованих недоліків.
Суть винаходу полягає в тому, що надводно-підводний металошукач, що включає герметичний корпус з укріпленими в ньому компасом, стабілізатором напруги, і відрізняється тим, що по обидва боки котушки компаса уздовж магнітного меридіана укріплені два феритових стержня з обмотками, підключеними до стабілізатора через регульовані подільники напруги, утворюючи спільно зі стрілкою електромагнітну пружину, крім того, укріплене на кінці стрілки дзеркало от'юстіровать між світлодіодом і прийомним вікном мікросхеми КамАЗа, узгодженого з цифровим вольтметром.

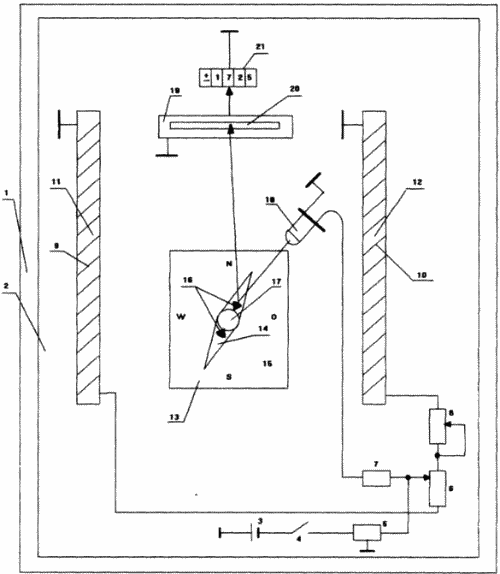

На кресленні представлена схема пристрою.
Пристрій містить герметичний корпус 1, закритий прозорою пластмасою 2. Усередині корпусу 1 укріплений акумулятор 3 з тумблером 4 з вимикачем, виведеним назовні через гермоввод (не показано). Тумблер 4 включений між акумулятором 3 і стабілізатором 5 (наприклад, К142ЕН5А). Вихід стабілізатора 5 підключений до середньої точки змінного резистора 6 (регулююча ручка якого і виведена назовні через гермоввод, на кресленні не показано) роздачі напружень. Змінний багатооборотний баластовий резистор 8 живиться від резистора 6 і і через гермоввод виведений ручкою назовні (на кресленні не показано). Крім того, від стабілітрона 5 через резистор 7 і запитані світлодіод 18 і вольтметр 21. Висновки резисторів 8 і 6 підключені до обмоток 9 і 10 феритових стрижнів 11 і 12. Котушка 13 компаса 15 укріплена між ферритами 11 і 12 уздовж магнітного меридіана. На стрілці 14 на осі 17 укріплені два однакових дзеркальця (можна одне - баласт) 16. Світлодіод 18 і дзеркальця 16 розташовані і спроектовані під кутами так, щоб промінь світлодіода 18, відбитий дзеркальцем 16 від осі 17, падав на приймальне вікно 20 мікросхеми 19 длинномера (приладу з зарядовим зв'язком ПЗЗ). Вихід мікросхеми 19 підключений до голівці цифрового вольтметра.
Пристрій працює наступним чином. Перед початком пошукових робіт розблокують стрілку 14 компаса 15. Стрілка 14 починає безладно обертатися поки не встане по магнітному меридіану. Включають тумблер 4, стабілізовану напругу від блоку 5 подається на резистор 6. Від резистора 6 через резистор 8 подається струм на обмотки 9 і 10 феритових стрижнів 11, 12. За стержнів починає протікати струм, намагнічуючи ферити 11, 12 і стрілку 14.
Резисторами 6 і 8 встановлюють струми в обмотках 9 і 10. Величину струму встановлюють резистором 6, а баланс - резистором 8, причому ці резистори багатооборотні, прецизійні. При проходженні струму по обмотках 9 і 10 стрижні 11 і 12 намагничивают стрілку 14, утворюючи електромагнітну пружину з можливістю перенастроювання.
Девіація стрілки залежить від початкової установки струму в обмотках 9 і 10 і наявності магнітного поля. Причому чим більша маса феритів наближається до стрілки, тим на більший кут відхиляється стрілка 14, тим довше показання вольтметра 21. При установці струму на певні маси заліза металошукач на магнітний фон менших розмірів не реагує.
ДЖЕРЕЛО ІНФОРМАЦІЇ
Патент США N 3938345 (прототип).
ФОРМУЛА ВИНАХОДУ
Надводної-підводний металошукач, що включає герметичний корпус з укріпленими в ньому компасом, стабілізатором напруги, що відрізняється тим, що по обидва боки котушки компаса уздовж магнітного меридіана укріплені два феритових стержня з обмотками, підключеними до стабілізатора напруги через регульовані подільники напруги, утворюючи спільно зі стрілкою електромагнітну пружину, крім того, укріплене на кінці стрілки дзеркало от'юстіровать між світлодіодом і прийомним вікном мікросхеми КамАЗа, узгодженого з цифровим вольтметром.
