ВИНАХІД
Патент Російської Федерації RU2039385
СПОСІБ ВИГОТОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ПРИСТРОЇ
Ім'я заявника: Центральне конструкторське бюро автоматики
Ім'я винахідника: Хабаргін А.Д .; Побоку О.І .; Кузнєцов П.А .; Ремизович А.В.
Ім'я патентовласника: Центральне конструкторське бюро автоматики
Адреса для листування:
Дата початку дії патенту: 1990.04.16
Використання: радіотехніка, при виготовленні електромагнітного обладнання. Спосіб полягає в тому, що котушку індуктивності 1 поміщають в сухий порошок, піддають вібрації і занурюють в рідкий склад на основі карбонільного заліза. Наявність діелектричного каркаса оболонки 2 на основі порошку карбонільного заліза дозволяє збільшувати частотний діапазон роботи котушки індуктивності, т. Е. Розширити діапазон верхніх частот пристрою.
ОПИС ВИНАХОДИ
Винахід відноситься до радіотехніки і може бути використано в ланцюгах зсуву надвисокочастотних (НВЧ) пристроїв дм, см і мм-діапазону частот.
Відомий спосіб виготовлення магнітодіелектріческіе сердечників на основі карбонільного заліза, що включає змішування порошку карбонільного заліза і інших складових в змішувачі.
Відома котушка індуктивності, виконана у вигляді намотаного на діелектричний каркас стрічкового провідника, при цьому провідник навитих на діелектричний шнур, намотаний на каркас котушки.
Недоліком котушки є складність її виготовлення через подвійний намотування спочатку провідника на діелектричний шнур, а потім шнура з провідником на діелектричний каркас. Така конструкція котушок не дозволяє значно мініатюризоване їх.
Найбільш близьким способом до винаходу є спосіб виготовлення безкаркасних котушок з мікродроту в скляній ізоляції, в якому котушка намотується на оправлення, покриту захисним шаром у вигляді водної суспензії дрібнодисперсного інертного речовини зі сполучною, наприклад крохмалем або полівініловим спиртом, температура вигоряння якого не перевищує температури підігріву оправлення . Після намотування котушок, виробленої при 650-700 о С, зв'язка вигорає, і невеликого зусилля виявляється досить для розсипання покриття і легкого зняття котушки з оправлення.
Недоліком даного способу є неможливість отримання мікромініатюрного котушки через навивки мікродроту в скляній ізоляції і через великі міжвиткових ємностей можна використовувати котушку з даного способу в см і мм-діапазонах. Крім того, велика трудомісткість виготовлення полягає в необхідності для кожної котушки покривати Намотувальне оправлення захисним складом, висушувати його.
Найбільш близькою по технічній сутності до винаходу є котушка індуктивності, що містить спіральний тонкоплівковий провідник, розташований на діелектричному каркасі, провідник виконаний у вигляді оболонки, всередині якої розміщений каркас.
Недоліком даної котушки є те, що провідник виконаний у вигляді спіральної трубки, заповненої діелектриком, що не дозволяє зробити мініатюрну котушку, а, отже, неможливість використання її в дм, см і мм-діапазонах, так як котушка великих розмірів ответвляет частина СВЧ-потужності , що проходить в СВЧ-тракті, і внаслідок цього збільшуються втрати потужності СВЧ-сигналу.
Метою винаходу є розширення частотного діапазону працездатності котушки індуктивності в сторону верхніх частот шляхом зменшення розмірів котушки, а, отже, зменшення втрат потужності СВЧ-сигналу в верхній частині робочого діапазону.
Зазначена мета досягається тим, що котушку індуктивності, виконану з дроту намоткой виток до витка, занурюють в сухе карбонильное залізо, піддають вібрації, потім занурюють в рідкий обволікає складу порошку з карбонільного заліза і, таким чином, котушка заповнюється всередині і з усіх боків поглиначем з карбонільного заліза.
 |
 |
 |
 |
||
На фіг. 1 зображена котушка індуктивності, загальний вигляд; на фіг. 2 перетин А-А на фіг. 1; на фіг. 3 схема включення котушки в СВЧ-лінію; на фіг. 4 порівняльні графіки залежності внесеного котушкою індуктивності в СВЧ-лінію ослаблення від частоти.
Котушка індуктивності є провід 1, згорнутий в спіраль з двома висновками. Вся котушка зовні і зсередини залита каркасом оболонкою 2 на основі порошку карбонільного заліза.
Котушка 3 індуктивності підключена до СВЧ-лінії (провідник 4) і НЧ-лінії (провідник 5).
Котушка виготовляється наступним чином:
Береться певної довжини попередньо облуженний мідний дріт, з якого на пристрої для намотування котушок проводиться навівка спіралі і обрізка висновків в заданий розмір. Після цього певну кількість котушок занурюються в тару з порошком СУ карбонільного заліза, яка піддається обробці на віброустановці або ультразвукової ванні для заповнення внутрішньої порожнини мікрокатушкі порошком карбонільного заліза. Виготовляється обволікає склад на основі порошку карбонільного заліза (карбонильное залізо марки Р-10 ГОСТ 13610-79, лак-УР-231 ТУ6-10-863-84, затверджувач АТ-1 ТУ 88УССР 193,091-86).
Отриманий склад розливається в осередку багатомісної форми, що представляє із себе фторопластову пластину, в якій виконані прямокутні поглиблення (осередки з розмірами дещо більшими ніж занурювана в них котушка. Котушки, що пройшли обробку на віброустановці в тарі з порошком карбонільного заліза, примусово занурюються в осередку зі складом рідкого карбонільного заліза. Далі форма з котушками в осередках поміщається в термошкафу для сушіння. Після сушіння котушки в оболонці на основі порошку карбонільного заліза захоплюються пінцетом з виведення (виступаючі з осередків) і витягуються з форми.

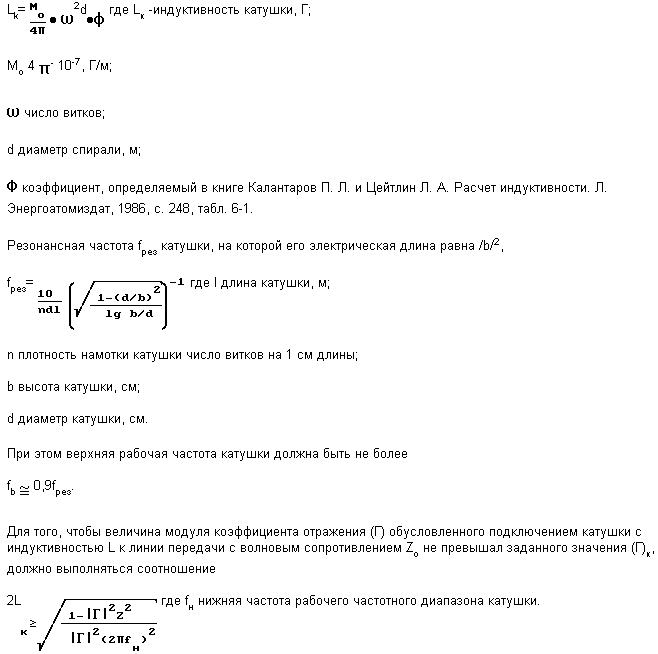

Котушка індуктивності розраховується за формулами
Геометричні розміри заявленої мікрокатушкі індуктивності внутрішній діаметр 0,3 мм, довжини висновків 2 мм і 5 мм; кількість витків 20; провід мідний луджений діаметр 0,08 мм; товщина оболонки на основі порошку карбонільного заліза (розмір між D нар котушки і зовнішньою стінкою каркаса) 0,1-0,3 мм.
На графіках показані залежності ослаблення внесеного котушкою індуктивності, включеної в СВЧ-лінію, від частоти: крива 6 показує залежність ослаблення від частоти в СВЧ-лінії 4 між входом а й виходом б в разі підключення котушки індуктивності з поглиначем у вигляді каркаса-оболонки на основі порошку карбонільного заліза; крива 7 показує залежність ослаблення від частоти в СВЧ-лінії 4 між входом а й виходом б в разі підключення котушки індуктивності без поглинача; крива 8 показує залежність ослаблення від частоти НЧ-лінії 5 між входом а й виходом в разі підключення котушки індуктивності без поглинача; крива 9 показує залежність ослаблення від частоти в НЧ-лінії 5 між входом а й виходів у в разі підключення котушки індуктивності з поглиначем у вигляді каркаса-оболонки на основі порошку карбонільного заліза.
Порівнюючи криві 6 і 9 котушки індуктивності з поглиначем з кривими 7 і 8 котушки індуктивності без поглинача робимо висновок, що введення поглинача в котушку призводить до збільшення розв'язки (крива 9) котушки і зменшення втрат, що вносяться (крива 6) і до збільшення частотного діапазону роботи котушки .
Дослідження котушки проводилося в частотному діапазоні на приладах вимірювачі КСХН панорамні: Р2-78, Р2-102, Р2-103, Р2-104.
Наявність діелектричного каркаса-оболонки 2 на основі порошку карбонільного заліза дозволяє збільшити частотний діапазон роботи котушки індуктивності, так як карбонильное залізо є поглиначем, який знижує добротність котушки і "гасить" виникають в ній за рахунок міжвиткових ємностей електромагнітні коливання.
ФОРМУЛА ВИНАХОДУ
СПОСІБ ВИГОТОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ПРИСТРОЇ, згідно з яким утворюють котушку індуктивності, занурюють її в рідкий склад на основі карбонільного заліза і при термообробці, що відрізняється тим, чтос метою розширення діапазону верхніх частот пристрою, перед розміщенням котушки в рідкому складі на основі карбонільного заліза її поміщають в сухий порошок зазначеного складу і піддають вібрації.
