ВИНАХІД
Патент Російської Федерації RU2123633
ОСВІТЛЮВАЛЬНЕ ПРИСТРІЙ
Ім'я заявника: Акціонерне товариство закритого типу Спеціальне конструкторсько-технологічне бюро світлових і світлосигнальних приладів "Електролуч"
Ім'я винахідника: Басов Ю.Г .; Леонов С.Н .; Сисун В.В.
Ім'я патентовласника: Акціонерне товариство закритого типу Спеціальне конструкторсько-технологічне бюро світлових і світлосигнальних приладів "Електролуч"
Адреса для листування:
Дата початку дії патенту: 1997.09.08
Освітлювальне пристрій призначений для освітлення житлових приміщень, кафе, ресторанів, церков, номерів готелів та інших об'єктів. Технічним результатом є поліпшення декоративних властивостей пристрою при одночасному підвищенні коефіцієнта корисного використання світлового потоку. Пристрій містить арматуру з власником, щонайменше одним патроном і лампою і декоративними елементами з підвішеними на них кришталевими елементами. В арматурі пристрої встановлені і підключені до засобу електроживлення світловипромінюючі напівпровідникові діоди з лінзами, оптичні осі яких спрямовані на кришталеві елементи і / або на вибрані частини декоративних елементів. При цьому діоди можуть бути встановлені на панелі у формі багатокутника, навколишнього патрон, і підключені або до електронного перетворювача мережі живлення, або до фотоелектричному генератору (сонячній батареї). У пристрої можуть бути використані сверхяркие світловипромінюючі діоди різної кольоровості (блакитний, зелений, червоний, бурштиновий) з кутами розсіювання 0,3-20 o за рівнем 0,5 максимальної сили випромінювання.
ОПИС ВИНАХОДИ
Винахід відноситься до світлотехніці, зокрема до освітлювальних пристроїв, таким як люстри, настільні світильники (канделябри) та інші світильники з декоративними відбивають і заломлюючими, наприклад, кришталевими елементами. Пристрій призначений для освітлення житлових приміщень, кафе, ресторанів, церков, номерів готелів та інших об'єктів.
Відомі освітлювальні пристрої (люстри, канделябри) [1.2], що містять трубчастий держатель арматури з патронами і лампами і навколишні їх декоративні елементи з підвішеними на них кришталевими елементами, які заломлюють і розсіюють в простір виходить від ламп світловий потік.
Недоліки аналога обумовлений и труднощами надати розсіяному світловому потоку різноманітність колірної гами.
Відомо освітлювальний пристрій [3], що містить підвішується до стелі декоративний циліндричний держатель арматури з патронами і лампами і коаксіально встановлені один, два або три кільцевих декоративних ажурних елемента з отворами на бічних стінках, в яких розміщені багатогранні кришталеві елементи, а й підвішені кришталеві елементи, навколишні лампи.
Обраний в якості прототипу пристрій [3] і не надає розсіяному світловому потоку різноманітність колірної гами, тобто не забезпечує розкладання в спектр частини потоку для поліпшення декоративних властивостей, а й не дозволяє корисно використати частину світлового потоку, розсіяного в верхню півсферу (в сторону стелі).
Метою пропонованого винаходу є поліпшення декоративних властивостей при одночасному підвищенні коефіцієнта корисного використання світлового потоку освітлювального пристрою.
Проставлена мета досягається тим, що в освітлювальному пристрої, що містить тримач арматури з щонайменше одним патроном і лампою, і декоративними елементами з підвішеними на них заломлюючими світловий потік елементами, наприклад кришталевими елементами, а й засоби електроживлення, у зазначеній арматурі встановлені і підключені до засобам електроживлення світловипромінюючі напівпровідникові діоди з лінзами, оптичні осі яких спрямовані щонайменше на частину заломлюючих елементів і / або на обрану частину декоративних елементів.
Мета досягається і тим, що светоизлучающие напівпровідникові діоди встановлені на навколишнє патрон з лампою панель у формі багатогранника і підключені до засобів електроживлення.
Досягненню мети сприяє і те, що светоизлучающие напівпровідникові діоди підключені до електронного перетворювача мережі живлення, зібраному на тримачі арматури і закритому декоративним елементом.
Ще одним засобом досягнення мети є те, що в арматуру введений фотоелектричний генератор (сонячна батарея), виконаний у вигляді однієї, двох або більшої кількості звернених до лампи і заломлюючим елементам кремнієвих або з арсеналу галію пластинок з pn- переходами, встановлених на панелі в формі багатогранника і підключених зовнішніми висновками до светоизлучающим напівпровідникових діодів.
Поставлена мета досягається і тим, що застосовані сверхяркие светоизлучающие напівпровідникові діоди різної кольоровості з кутами розсіювання в межах 0,3 - 20 o за рівнем 0,5 максимальної сили випромінювання.
Найбільш бажані варіанти виконання пристрою відповідно до винаходу показані на кресленнях.

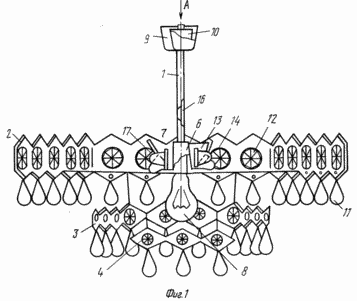

Фіг. 1 показано освітлювальний пристрій (люстра) з перетворювачем живильної електричної мережі або з фотоелектричним генератором, вид збоку, частково в розрізі

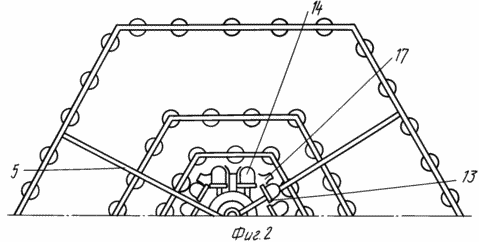

Фіг. 2 - те ж, що і на фіг. 1, вид А-А

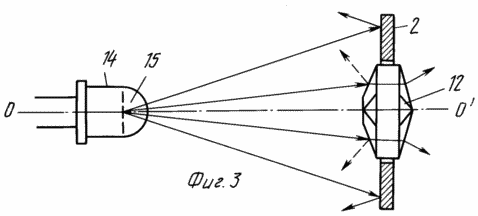

Фіг. 3 - оптична схема ходу променів светоизлучающего діода з лінзою і заломлюючим елементом, встановленим в оправці декоративного елемента освітлювального пристрою
Зображене на фіг. 1 і 2 освітлювальний пристрій виконано у вигляді каскадної люстри, що містить трубчастий держатель 1 арматури, що складається з трьох шестигранних декоративних елементів 2, 3 і 4, змонтованих коаксиально щодо держателя 1 і закріплених розтяжками 5 на зібраному на кінці держателя декоративному чохлі 6 патрона 7 з лампою 8.
На протилежному кінці держателя 1 в шестигранною декоративної чашці 9 встановлено засіб електроживлення 10, що представляє собою електронний перетворювач живильної мережі, а й кільце для підвішування люстри на стелі. На декоративних елементах 2, 3 і 4 підвішені преломляющие світловий потік елементи, наприклад кришталеві елементи 11 і 12. Кришталеві намистинки 12 підвішені в оправках вікон декоративних елементів 2, 3 і 4. У арматурі освітлювального пристрою на навколишнє декоративний чохол 6 монтированной на його Бортовка панелі 13, і має форму багатогранника, зокрема шестикутника, встановлені светоизлучающие напівпровідникові діоди 14, виконані з лінзами 15 (див. фіг. 3), оптичні осі 0-0 яких спрямовані щонайменше на частину заломлюючих елементів 12 або 11, наприклад, на кожен другий, третій чи четвертий кришталевий елемент. При цьому пучок випромінювання, що виходить від светоизлучающего напівпровідникового діода 14, може висвітлювати і примикає до кришталевого елементу 12 частина декоративного елемента (оправлення) 2, як це показано на фіг. 3, або може бути направлений тільки на обрану частину декоративного елемента 2, 3 або 4.
Несуча світловипромінюючі напівпровідникові діоди 14 панель 13 виготовлена з гнучкого фольгованого склотекстоліти, а діоди 14 встановлені на ній методом друкованого монтажу з підключенням до засобів електроживлення 10.
У першому з варіантів виконання освітлювального пристрою світловипромінюючі напівпровідникові діоди 14 паралельно-послідовними ланцюжками з баластними опорами (на фіг. Не показано) підключені до засобів електроживлення 10, виконаним на основі електронного перетворювача мережі живлення, струмоведучих низьковольтним проводом 16, встановленим в тримачі 1. При цьому лампа 8 підключена до мережі живлення струмоведучими проводами, і розташовуються в тримачі 1.
У другому варіанті виконання освітлювального пристрою в його арматуру замість перетворювача 10 введений фотоелектричний генератор (сонячна батарея) 17, виконаний у вигляді однієї, двох або більшої кількості звернених до лампи 8 і до заломлюючим елементам 11 і 12 кремнієвих або з арсеніду галію пластинок з pn- переходами, встановлених у верхній частині панелі 13 і підключених зовнішніми висновками до светоизлучающим напівпровідникових діодів 14.
В якості світловипромінюючих напівпровідникових діодів 14 застосовані сверхяркие напівпровідникові діоди різної кольоровості (зелені, сині червоні, бурштинові) з кутами розсіювання в межах від 0,3 до 20 o за рівнем 0,5 від максимальної сили випромінювання.
Найбільш доцільним є використання надяскравих і потужних світлодіодів фірми "HEWLETTPACKAPDGmlH", Німеччина, фірми "NICHIA" Японія або АТВТ "Старт" Росія. Як вітчизняних діодів можна використовувати світловипромінюючі діоди типу У-164A; В, Д; У-114А, В; У-118А, В. випускаються АТВТ "Старт".
Поліпшення декоративних властивостей при одночасному підвищенні коефіцієнта корисного використання світлового потоку освітлювального пристрою переважно в нижню півсферу досягається наступним чином.
При підключенні пристрою до мережі живлення одночасно підключений до джерела живлення на лампу 8 і (для першого варіанту виконання) через електронний перетворювач 10 змінного струму в постійний або пульсуючий струм низької напруги (9-12 В) підключаються світловипромінюючі напівпровідникові діоди 14 з лінзами 15, напрямні сверхяркие світлові пучки різної кольоровості на кришталеві елементи 11 і 12 і / або декоративні елементи арматури. Переломлюючи на гранях кришталевих елементів (див. Фіг. 3), а й частково відбиваючись, світлові промені створюють кольорову гаму випромінювання, змішаного зі світловим потоком лампи, покращуючи тим самим декоративні властивості освітлювального пристрою.
Для другого варіанту виконання пристрою при підключенні його до мережі лампа 8 генерує світловий потік, який опромінює пластини фотоелектричного генератора 17 (сонячної батареї), заснованого на використанні явища внутрішнього фотоефекту, що створює на зовнішніх висновках зазначених пластин фотоерс. Підключення до генератора 17 светоизлучающие напівпровідникові діоди 14 з лінзами 15 при цьому починають генерувати світлове випромінювання різної кольоровості, що направляється на кришталеві елементи 11 і 12 і / або на декоративні елементи арматури, аналогічно описаному вище для першого варіанту пристрою.
Підвищення коефіцієнта корисного використання світлового потоку пристрою обумовлено можливістю локалізації та концентрації випромінювання на кришталевих елементах, заломлюючих і розсіюють світловий потік в інтер'єрі.
Переваги випливають з додаткового і більш ефективного внеску світлового потоку, що генерується світлодіодами, в загальний світловий потік пристрою, тому що вони мають світловіддачу, в 2-2,5 рази вищу, ніж застосовувані в люстрах лампи розжарювання.
ДЖЕРЕЛА ІНФОРМАЦІЇ
1. Сисун В.В., Морозов Е.П., Городищани А.А. "Освітлювальне пристрій". Пат. РФ N 1776342. Бюл. зобр. N 42, 15.11.92.
2. Булатов Ю.О., Сисун В.В. Освітлювальний пристрій з перебудовується арматурою. Пат. РФ N 2035006. Бюл. зобр. N 13, 10.05.95.
3. Каталог "Kristall-Lenchten". Фірма "Rudolf Molecs and Suhn Wien, Австрія, 1992.
ФОРМУЛА ВИНАХОДУ
1. Освітлювальне пристрій, що містить арматуру, що включає тримач, щонайменше один патрон і лампу, декоративні елементи і елементи, преломляющие світловий потік, наприклад кришталеві, підвішені на декоративних елементах, що відрізняється тим, що воно забезпечене світловипромінюючих напівпровідниковими діодами з лінзами і засобом електроживлення , причому светоизлучающие напівпровідникові діоди підключені до засобу електроживлення і встановлені таким чином, що їх оптичні осі спрямовані щонайменше на частину елементів, заломлюючих світловий потік, і / або на обрану частину декоративних елементів.
2. Освітлювальне пристрій по п.1, що відрізняється тим, що воно забезпечене панеллю у формі багатогранника, навколишнього патрон з лампою, на якій встановлені светоизлучающие напівпровідникові діоди.
3. Освітлювальне пристрій за допомогою одного з пп. 1 і 2, що відрізняється тим, що в якості засобу електроживлення використаний електронний перетворювач живильної мережі, встановлений на тримачі арматури і закритий декоративним елементом.
4. Освітлювальне пристрій по п.2, що відрізняється тим, що в якості засобу електроживлення використаний фотоелектричний генератор, виконаний у вигляді однієї, двох або більше пластинок з кремнію або арсеніду галію з pn-переходами, звернених до лампи і елементам, заломлюючим світловий потік, і встановлений на панелі у формі багатогранника.
5. Освітлювальне пристрій за допомогою одного з пп.1 - 4, який відрізняється тим, що в якості світловипромінюючих напівпровідникових діодів використані сверхяркие светоизлучающие напівпровідникові діоди різної кольоровості з кутами розсіювання в межах 0,3 - 20 o за рівнем 0,5 максимальної сили випромінювання.
