ВИНАХІД
Патент Російської Федерації RU2151443
СВІТОВИЙ ПРИЛАД
Ім'я заявника: Товариство з обмеженою відповідальністю "Лисма"
Ім'я винахідника: Мінаєв І.Ф. .; Архипов Ю.А .; Іванов В.М .; Диров Ю.А.
Ім'я патентовласника: Відкрите акціонерне товариство "Лисма"
Адреса для листування: 430034, г.Саранск, шосе Світлотехніка 5, ВАТ "Лисма", ОТІ
Дата початку дії патенту: 1997.03.25
Винахід відноситься до електротехнічної промисловості, зокрема вдосконалить світловий прилад для опромінення рослин. Технічним результатом є збільшення ефективності випромінювання. Світловий прилад містить джерело випромінювання, пускорегулюючі апаратуру і светораспределяющее пристрій. Новим в світловому приладі є те, що вказаний джерело випромінювання являє собою натрієву лампу високого тиску з наступним розподілом енергії випромінювання в області фотосинтетичний активній радіації (400-700 нм): 400-500 нм - 20 ± 5%, 500-600 нм - 50 ± 5%, 600-700 нм - 30 ± 5%. Новим в світловому приладі є і те, що в складі наповнення використані натрій у кількості 0,01-0,25 мкмоль / см 3 і ртуть в кількості 0,1-5,0 мкмоль / см 3.
ОПИС ВИНАХОДИ
Винахід відноситься до електротехнічної промисловості, зокрема вдосконалить світловий прилад для опромінення рослин.
Відомий світловий прилад, що містить джерело випромінювання, пускорегулюючі апаратуру і светоперераспределяющее пристрій [1].
Описуваний світловий прилад містить в якості джерела випромінювання металогалогенні лампу з добавками галогенідів натрію, талію і індію.
Недоліком зазначеної установки є неоптимальний розподіл енергії випромінювання в області фотосинтетичний активній радіації (ФАР) -400-700 нм:
400-500 нм - 35 ± 5%
500-600 нм - 50 ± 5%
600-700 нм - 15 ± 5%
Згідно ж [2] частка випромінювання в умовно червоній зоні ФАР (600-700 нм) повинна бути не менше 25%.
Метою пропонованого винаходу є збільшення ефективності випромінювання світлового приладу при опроміненні рослин.
Поставлена мета досягається тим, що в світловому приладі, що містить джерело випромінювання, пускорегулюючі апаратуру і светораспределяющее пристрій, зазначений джерело являє собою натрієву лампу високого тиску з наступними розподілом енергії випромінювання в області фотосинтетичний активній радіації (400-700 нм)
400-500 нм - 20 ± 5%
500-600 нм - 50 ± 5%
600-700 нм - 30 ± 5%
Натрієва лампа високого тиску може бути безртутних, в цьому випадку в складі наповнення використаний натрій у кількості 0,01 - 0,25 мкмоль / см 3, або ртутної, при цьому в складі наповнення застосовуються ртуть і натрій у кількості 0,1 - 5, 0 і 0,01 - 0,25 мкмоль / см 3 відповідно.
У світловому приладі по пропонованого винаходу експериментально підібраний склад наповнення забезпечує підвищений вихід випромінювання в умовно червоній області ФАР (600-700 нм), що забезпечує високу врожайність більшості овочів.

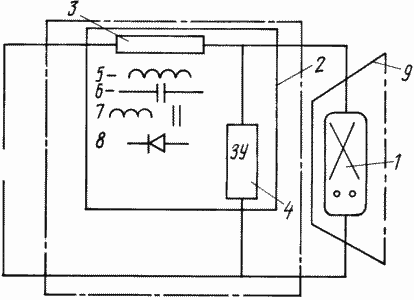

Винахід пояснюється кресленням.
 |
Установка містить джерело випромінювання - натрієву лампу високого тиску 1. пускорегулююча електронна 2 містить баластні пристрій 3 і запалюючий пристрій 4. Баластне пристрій 3 може бути індуктивним 5, ємнісним 6, комбінованим 7 і електронним 8. Розподіл випромінювання проводиться відбивачем 9. Принцип роботи установки не відрізняється від відповідного для відомих установок. Після підключення світлового приладу до джерела живлення здійснюється запалювання натрієвої лампи високого тиску за допомогою зажигающего пристрою, що генерує високовольтний електричний імпульс. У лампі після періоду разгорания фіксується дугового розряд в парах натрію і ртуті. Натрієва лампа високого тиску випромінює потік з певним розподілом енергії випромінювання в області ФАР. |
Светоперераспределяющее пристрій орієнтує потік випромінювання на вирощувані рослини, забезпечуючи високу врожайність овочів.
Енергія випромінювання розподіляється в області ФАР наступним чином:
400-500 нм - 20 ± 5%
500-600 нм - 50 ± 5%
600-700 нм - 30 ± 5%
Такий розподіл енергії випромінювання визначено експериментально з умов забезпечення високої врожайності овочів.
При іншому розподілі енергії випромінювання не вдається досягти високу врожайність вирощуваних овочів: огірків, томатів, салату, і т.д.
Кількість компонентів наповнення натрієвої лампи високого тиску визначено експериментально і становить для натрію 0,01 - 0,25 мкмоль / см 3, а для ртуті 0,1 - 5,0 мкмоль / см 3.
При меншій кількості натрію їх недостатньо для нормальної роботи лампи протягом всього терміну служби, тому що натрій йде з розряду в процесах адсорбції, абсорбції, хемісорбціі.
При більшій кількості натрію вже не досягається додаткового позитивного ефекту, а витрати на придбання, зберігання і обробку збільшуються.
Кількість ртуті визначається з умов необхідного напруги на лампі.
Приклади конкретного виконання приведені в таблиці.
Впровадження запропонованого винаходу дозволяє підвищити ефективність випромінювання світлового приладу при вирощуванні овочів (огірків, томатів, салату) в теплицях.
використаних джерел
1. Пат. Росії, N 2035794, БІ N 14, 95 м
2. Прікупец Л.Б., Тихомиров А.А. "Оптимізація спектру випромінювання при вирощуванні овочів в умовах інтенсивної світлокультури", "Світлотехніка", N 3, 92 м
ФОРМУЛА ВИНАХОДУ
1. Світловий прилад, що містить джерело випромінювання, пускорегулюючі апаратуру і светораспределяющее пристрій, що відрізняється тим, що зазначений джерело випромінювання являє собою натрієву лампу високого тиску з наступним розподілом енергії випромінювання в області фотосинтетичний активній радіації (400 - 700 нм):
400 - 500 нм - 20 ± 5%,
500 - 600 нм - 50 ± 5%,
600 - 700 нм - 30 ± 5%,
а в складі наповнення лампи використаний натрій у кількості 0,01 - 0,25 мкмоль / см 3.
2. Світловий прилад по п.1, що відрізняється тим, що в складі наповнення лампи додатково використана ртуть в кількості 0,1 - 5,0 мкмоль / см 3.
