ВИНАХІД
Патент Російської Федерації RU2108637
Компактні люмінесцентні лампи
Ім'я заявника: Сенатор х.ц.Др.х.ц.Інж. Вальтер Хольцер (DE)
Ім'я винахідника: Вальтер Хольцер [DE]
Ім'я патентовласника: Сенатор х.ц.Др.х.ц.Інж. Вальтер Хольцер (DE)
Адреса для листування:
Дата початку дії патенту: 1991.03.18
Компактна люмінесцентна лампа складається з світиться частини з однією або декількома газосвітними трубками і виконаного у вигляді окремого блоку стартера, який за типом адаптера з'єднується зі світловим тілом штекерним з'єднанням, забезпечуючи механічне кріплення і електричне з'єднання. Світиться тіло виконано у вигляді спіралі або подвійної спіралі. Щоб отримати мінімальну довжину конструкції компактної люмінесцентної лампи передбачено, щоб вставне з'єднання між світловим тілом і стартером в поздовжньому напрямку компактної люмінесцентної лампи, щонайменше, частково було виконано всередині простору, оточеного світиться тілом.
ОПИС ВИНАХОДИ
Винахід відноситься до компактної люмінесцентної лампи.
Відома люмінесцентна лампа [1], яка містить світиться тіло з однією або декількома газосвітними трубками, виконаними у вигляді подвійної спіралі, яка складена з двох спіралей, що мають однаковий крок і повернених відносно один одного на 180 o.
Недоліком такої люмінесцентної лампи є неможливість отримати компактну люмінесцентну лампу.
Відома компактна люмінесцентна лампа [2], яка містить світиться тіло з однією або декількома газосвітними трубками, окремий стартер, який має трубчастий корпус, встановлений з можливістю електричного і механічного з'єднання зі світловим тілом і розташований, щонайменше, частково всередині простору, оточеного світиться тілом, так що його трубчастий корпус встановлений приблизно по центру всередині простору, оточеного світиться тілом.
Недоліком відомого пристрою є те, що обмежена можливість виконання пристрою компактним через те, що конструктивна довжина обмежена мінімальною довжиною світиться тіла.
В основі винаходу лежить завдання створити компактну люмінесцентну лампу, що займає трохи місця і економічну в виконанні, за рахунок того, що світиться тіло і стартер можна простим чином розділяти.
Технічний результат досягається завдяки тому, що в компактну люмінесцентну лампу, що містить світиться тіло з однією або декількома газосвітними трубками, окремий стартер, який має трубчастий корпус, встановлений з можливістю електричного і механічного з'єднання зі світловим тілом і розташований, щонайменше, частково всередині простору, оточеного світиться тілом, так що його трубчастий корпус встановлений приблизно по центру всередині простору, оточеного світиться тілом, відповідно до винаходу стартер встановлено з можливістю з'єднання по типу адаптера зі світловим тілом за допомогою штекерних роз'ємів, а світиться тіло виконано у вигляді спіралі або подвійної спіралі.

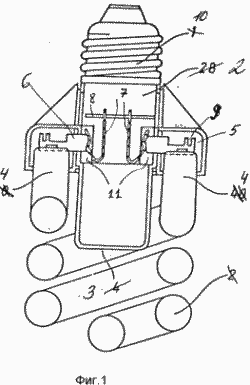

![]() Фіг. 1 схематично зображено компактна люмінесцентна лампа відповідно до винаходу, вид збоку |

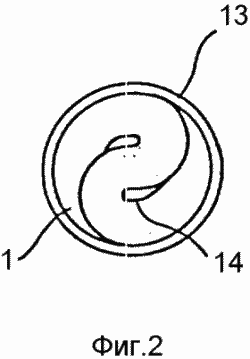

![]() Фіг. 2 - компактна люмінесцентна лампа з подвійною спіраллю, вид з торця |
![]() Фіг. 3 - люмінесцентна лампа згідно фіг. 2, вид збоку |
![]() Фіг. 4 - показаний от'едінялось стартер, забезпечений сполучної частиною для компактної люмінесцентної лампи згідно фіг. 3, вид збоку. |
На фіг. 1 показаний варіант виконання конструкції компактної люмінесцентної лампи, що містить світиться тіло 1 у вигляді подвійної спіралі, окремий стартер 2, що має трубчастий корпус 3 і розташований частково всередині простору, оточеного світиться тілом 1. Трубчастий корпус 3 встановлений приблизно по центру всередині простору, оточеного світиться тілом 1, кінці 4 газосвітних трубок 1 розташовані в сполучному кільці 5. Усередині з'єднувального кільця 5 розташовані чотири жорсткі елемента 6 штекерного з'єднання, які при установці стартера 2 з'єднуються з пружними елементами 7 штекерного роз'єму. Пружні елементи 7 упаяно, наприклад, в друковану плату 8 і здійснюють пряме з'єднання з іншими електроелементами стартера 2.
Жорсткі елементи 6 штекерного сполуки мають як затискного з'єднання шліци 9, в яких можна автоматично підключати дротяні висновки газосвітних трубок. Автоматичне з'єднання висновків полегшується за рахунок того, що жорсткі елементи 6 штекерного роз'єму передбачені приблизно на висоті дротяних висновків.
Стартер 2 має сполучну частину 10 в формі нарізного патрона Едісова Е 27.
Кінці 4 газосвітної трубки 1 знаходяться діаметрально протилежно; жорсткі елементи 6 штекерного, з'єднання розташовані з двох сторін стартера.2. Пружні елементи 7 штекерного роз'єму можуть бути досягнуті жорсткими елементами 6 через осьові шліци 11.
Великою перевагою цієї компактної лампи з виконанням світиться тіла 1 у вигляді подвійної спіралі є те, що в сполучному кільці 5 є тільки два кінця 4, і тому в площині з'єднувального кільця 5 є істотно більше місця для електроелементів стартера 2.
Фіг. 2, 3 і 4 пояснюють кріплення газосвітної трубки 1. Корпус 3 жорстко встановлений на цоколі 12, який і жорстко пов'язаний з сполучної частиною 10.
Світиться тіло 1 пов'язане з пластиною підстави 13 в один вузол, який входить в цоколь 12 і за рахунок провертання в виїмці 14 фіксується механічно. Трубчастий корпус 3 вставляється крізь отвір пластини підстави 13.
За рахунок об'єднання трубчастого корпусу 3 з цоколем 12 і приєднувальних частиною 10 можна і розмістити елементи стартера в цоколі 12 і приєднувальних частини 10. За рахунок цього довжину трубчастого корпусу 3 можна звести до мінімуму.
Виконання відповідно до винаходу відрізняється крім простоти виготовлення і прямим випромінюванням в осьовому напрямку. Крім того, в тому ж обсязі розміщується велика довжина трубки.
Винахід дає широку свободу дизайну. Можуть бути розташовані дві, чотири, шість або більше газосвітних трубок або їх частин за бажанням, або паралельно або похило. Сполучні частини можуть бути різьбові або байонетні, а й і прості, що вставляються без повороту, щоб зробити дешевшим виріб в масовому виробництві.
ФОРМУЛА ВИНАХОДУ
Компактна люмінесцентна лампа, яка містить світиться тіло з однією або декількома газосвітними трубками, окремий стартер, який має трубчастий корпус, встановлений з можливістю електричного і механічного з'єднання зі світловим тілом і розташований щонайменше частково всередині простору, оточеного світиться тілом, так що його трубчастий корпус встановлений приблизно по центру всередині простору, оточеного світиться тілом, що відрізняється тим, що стартер встановлено з можливістю з'єднання по типу адаптера зі світловим тілом за допомогою штекерних роз'ємів, а світиться тіло виконано у вигляді спіралі або подвійної спіралі.
