Патент Російської Федерації RU2144585
ПРИСТРІЙ ДЛЯ ПРАННЯ

ПРИСТРІЙ ДЛЯ ПРАННЯ. НОУ ХАУ. ВПРОВАДЖЕННЯ. ПАТЕНТ. ТЕХНОЛОГІЇ.

ВИНАХІД. ПРИСТРІЙ ДЛЯ ПРАННЯ. Патент Російської Федерації RU2144585

Ім'я заявника: Шумаріна Віктор Прокопович; Скрипкін Олександр Олександрович; Кобло Олександр Іванович; Денисов Олександр Олександрович
Ім'я винахідника: Шумаріна Віктор Прокопович; Скрипкін Олександр Олександрович; Кобло Олександр Іванович; Денисов Олександр Олександрович
Ім'я патентовласника: Шумаріна Віктор Прокопович; Скрипкін Олександр Олександрович; Кобло Олександр Іванович; Денисов Олександр Олександрович
Адреса для листування: 410002, Саратов, вул.Лермонтова 11/15, кв.5, Скрипкіна А.А.
Дата початку дії патенту: 1998.08.10

Винахід відноситься до товарів народного споживання і може бути використано в побутовому обслуговуванні, медицині та інших цілях.

Сутність пристрої для прання полягає в тому, що в нього крім основного п'єзоелектричного елемента додатково вбудовують п'єзоелементи, здатні при впливі електричного напруги генерувати ультразвукові (УЗ) і електромагнітні надвисокочастотні (НВЧ) коливання так, що УЗ коливання створюють крутний момент в рідини при роботі пристрою, а СВЧ і УЗ коливання впливають на рідину синхронно і синфазно від одного істочнікa. Дана конструкція пристрою для прання розширює його технологічні можливості.

ОПИС ВИНАХОДИ

Винахід відноситься до товарів народного споживання і може бути використано для прання білизни, дезінфекції води в лікувальних цілях і т.д.

Відомо пристрій для прання, яке представляє собою п'єзоелектричний диск, вкритий пластиком, поміщений в бачок для прання (RU 2047676 C1, 10.11.95). Прання за допомогою цього пристрою відбувається за рахунок ультразвукових хвиль, які генеруються п'єзоелектричним пристроєм, що знаходиться всередині бачка. При роботі пристрою утворюється велика кількість вакуумних бульбашок, які проникають в волокна тканини і, схлопиваясь, вибивають сторонні включення, причому не пошкоджуючи волокна тканини механічно.

Недоліком вказаного пристрою є низькі технологічні можливості через малу ефективність при пранні щільних тканин і відсутність бактерицидних властивостей, тобто можливості знищити при роботі хвороботворні бактерії і грибки.

Відомо і пристрій для прання, що містить бачок і поміщений в нього вібраційний елемент УЗ частоти, що створює крутний момент (US 2468550 A, 26.04.49).

Недоліком відомого пристрою є мала ефективність обробки білизни.

Технічний результат, який досягається при реалізації винаходу, полягає в розширенні технологічних можливостей пристрою для прання.

Зазначений технічний результат досягається тим, що в пристрої для прання, що містить бачок і поміщений в нього вібраційний елемент УЗ частоти, що створює крутний момент, відповідно до винаходу в бачку додатково розташовані багатофункціональні п'єзоелементи таким чином, щоб електромагнітні СВЧ коливання опромінювали більшу частину робочого об'єму і генерувалися одним джерелом УЗ і СВЧ коливань.

ПРИСТРІЙ ДЛЯ ПРАННЯ. Патент Російської Федерації RU2144585. THE DEVICE FOR LAUNDRY. Patent of Russian Federation RU2144585

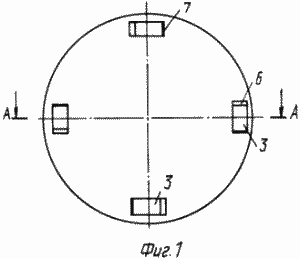

Фіг. 1 представлена ​​схема пристрою для прання

ПРИСТРІЙ ДЛЯ ПРАННЯ. Патент Російської Федерації RU2144585. THE DEVICE FOR LAUNDRY. Patent of Russian Federation RU2144585

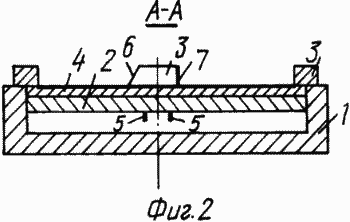

Фіг. 2 - розріз А-А на фіг. 1

Пристрій містить корпус 1 віброелементамі, вібраційний п'єзоелемент 2, додаткові п'єзоелементи 3 і герметичне покриття 4. Умовно показані контакти 5 для підведення напруги живлення. У п'єзоелементів 3 показані випромінює поверхня 6 і екран 7; бачок, на дно якого поміщають пристрій для прання, умовно не показаний.

Пристрій працює наступним чином. Для прання пристрій поміщають в бачок з рідиною, в якій розчинено миючий засіб, далі в бачок поміщають білизна. Після включення блоку живлення напруга подається одночасно на основний вібраційний п'єзоелемент 2 і додаткові п'єзоелементи 3. Вібраційний п'єзоелемент 2 починає генерувати УЗ коливання, що поширюються по всьому об'єму рідини, завдяки яким відбувається процес прання. Додаткові п'єзоелементи 3 генерують синхронні і синфазних електромагнітні СВЧ і УЗ коливання, які, завдяки розташуванню п'єзоелементів 3 по периметру пристрої, будуть створювати в рідині додаткову турбулентність, що сприяє кращому перемішуванню рідини і білизни.

Новим в цьому пристрої є створення синхронного і синфазного впливу на рідину електромагнітних НВЧ і УЗ коливань. Створення крутного моменту в рідини дозволяє скоротити час прання, а синхронне вплив НВЧ і УЗ коливань підвищує ефективність знищення бактерій і грибків. Додаткові випромінюють п'єзоелементи 3 виконані за схемою діодів Ганна, при цьому на одній їх стороні встановлені екрани 7 для СВЧ і УЗ коливань і мають у своєму розпорядженні їх таким чином, щоб під час роботи пристрою створювався максимальний крутний момент в рідини. Випромінюючі поверхні 6 цих п'єзоелементів розташовані під деяким кутом до площини основного вібраційного пьезоелемента 2 для поширення СВЧ і УЗ коливань по всьому об'єму рідини. Використання в пристрої є додаткові п'єзоелементів, які виконані з напівпровідникового матеріалу, здатного до синхронного і синфазному генерування НВЧ і УЗ коливань, різко розширило його технологічні можливості. Технологічні можливості розширилися ще за рахунок того, що частота коливань, що генеруються додатковими п'єзоелементами, вище на два порядки і більше, ніж у основного пьезоелемента, що дозволило прати тканини будь-якої щільності і з високим фактором забруднення. Пристрій може бути використано в медицині для стерилізації різних матеріалів в рідких середовищах, в побуті для знищення бактерій на поверхні продуктів харчування (наприклад, овочів, фруктів) і так далі.

ФОРМУЛА ВИНАХОДУ

Пристрій для прання, що містить бачок і поміщений в нього вібраційний елемент УЗ частоти, що створює крутний момент, що відрізняється тим, що в бачку додатково розташовані багатофункціональні п'єзоелементи так, щоб електромагнітні СВЧ коливання опромінювали більшу частину робочого об'єму і генерувалися одним джерелом УЗ і СВЧ коливань.
