ВИНАХІД
Патент Російської Федерації RU2161839
Автоемісійним ДЖЕРЕЛО СВІТЛА

Автоемісійним ДЖЕРЕЛО СВІТЛА. НОУ ХАУ. ВПРОВАДЖЕННЯ. ПАТЕНТ. ТЕХНОЛОГІЇ.

ВИНАХІД. Автоемісійним ДЖЕРЕЛО СВІТЛА. Патент Російської Федерації RU2161839

Ім'я заявника: Тарис Технолоджіс, Інк. (US)
Ім'я винахідника: Бляблин А.А. (RU); Кандидов А.В. (RU); Рахімов А.Т. (RU); Селезньов Б.В. (RU); Суетин Н.В. (RU)
Ім'я патентовласника: Тарис Технолоджіс, Інк. (US)
Адреса для листування: 121 165, Москва, Г-165, а / с 15, ТОВ ППФ "Юстіс", Груніну А.Є.
Дата початку дії патенту: 1997.04.18

Винахід відноситься до джерел світла і полягає в тому, що в автоемісійним джерелі світла, що містить під'єднані до джерела живлення нанокристалічний автоемісійний катод і екран, між автокатодом і екраном розташована витягаюча електрони сітка. Екран виконаний у вигляді діелектричної підкладки з нанесеним на неї шаром люмінофора. Люмінофорний екран може мати однаковий з сіткою потенціал. Поверх шару люмінофора може бути нанесена алюмінієва плівка. Витягаюча сітка і екран під'єднані до джерел напруги. Технічний результат досягається за рахунок того, що в пропонованому автоемісійним джерелі світла знімається проблема адгезії люмінофорного покриття, що дозволяє створити надійний автоемісійний джерело світла високої яскравості, який може бути використаний в освітлювальних приладах, світлофорах, елементах інформаційних табло, дисплеях.

ОПИС ВИНАХОДИ

Винахід відноситься до джерел світла.

Відомий автоемісійний джерело світла [1], який містить автокатод, екран з люмінофорним покриттям, під'єднані до джерела живлення. Однією з проблем такої системи є адгезія люмінофорного покриття. Сильне електричне поле, необхідне для роботи автокатода, зриває погано закріплені частки люмінофора і переносить їх на катод. Як правило, акт перенесення частинки ініціює пробою вакуумного проміжку в місці перенесення. Виділення додаткової енергії при пробої веде до відриву сусідніх зерен люмінофора і новим актам пробою. Таким чином, навіть невелика кількість слабо закріплених зерен люмінофора може привести до серйозних пошкоджень екрану. Спроби зачеплення люмінофора різними біндерами покращують адгезію, але знижують світловіддачу екрана.

Відомий і автоемісійний джерело світла, що містить під'єднані до джерела живлення автокатод і екран, що складається з діелектричної підкладки з нанесеним на неї шаром люмінофора, поверх якого нанесена алюмінієва плівка [2]. Однак і при використанні алюмінійованого екрану виникають ті ж проблеми, тому що алюмінієва плівка має ще нижчу адгезію і легко відривається в сильному електричному полі.

Найбільш близьким технічним рішенням є автоемісійний джерело світла [3], який містить нанокристалічний алмазний [4] автокатод [3], екран з люмінофорним покриттям, під'єднані до джерела живлення, що дозволяє отримати джерело світла з високою яскравістю. Однак використання нанокристалічного алмазного автокатода в диодной схемі не вирішує проблеми адгезії люмінофорного і алюмінієвого покриттів.

Технічною задачею винаходу є підвищення надійності екрану за рахунок запобігання руйнуванню люмінофорного екрану за рахунок винесення його з області високого електричного поля. Люмінофорний і алюмінієвий шари розташовуються поза сильного електричного поля і не руйнуються в процесі роботи джерела. Технічний результат досягається за рахунок того, що в пропонованому автоемісійним джерелі світла знімається проблема адгезії люмінофорного покриття, що дозволяє створити надійний автоемісійний джерело світла високої яскравості, який може бути використаний в освітлювальних приладах, світлофорах, елементах інформаційних табло, дисплеях.

Технічне завдання вирішується тим, що в автоемісійним джерелі світла, що містить під'єднані до джерела живлення нанокристалічний алмазний автокатод і екран, що складається з діелектричної підкладки з нанесеним на неї шаром люмінофора, між автокатодом і екраном розташована витягаюча сітка, під'єднана до джерела напруги, причому зазор d між автокатодом і сіткою і напруга U джерела живлення вибираються так, щоб створити необхідне для емісії електронів з автокатода поле E = U / d, при цьому люмінофорний і алюмінієвий шари розташовуються поза сильного електричного поля і не руйнуються в процесі роботи джерела.

Люмінофорний екран може мати однаковий з витягаючої сіткою потенціал.

Для створення відбиває ефекту поверх шару люмінофора може бути нанесена алюмінієва плівка.

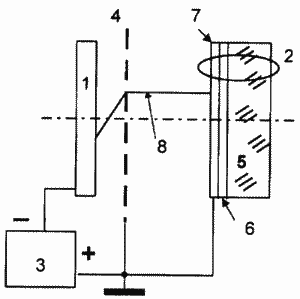

Винахід пояснюється кресленням, на якому зображена схема автоемісійним джерела світла.

Автоемісійним ДЖЕРЕЛО СВІТЛА. Патент Російської Федерації RU2161839

Джерело світла містить автокатод 1, екран 2 і витягає сітку 4, під'єднані до джерела живлення 3. Екран 2 складається з діелектричної підкладки 5 з нанесеним на неї шаром люмінофора 6 і поверх нього шару алюмінію 7. витягати сітка 4 приєднана до джерела живлення 3. Сітка виконується з високою прозорістю і натягнута паралельно автокатоду. Ламана лінія 8 показує якісний розподіл потенціалу в пристрої.

Джерело світла працює наступним чином. Зазор d між автокатодом і витягаючої сіткою і напруга U джерела живлення 3 вибираються так, щоб створити необхідне для емісії електронів з автокатода поле E = U / d. Значна частина електронів, емітованих автокатодом, проходить крізь сітку і збуджує люмінофорний екран, який має однаковий з витягаючої сіткою або близький до неї потенціал.

Люмінофорний і алюмінієвий шари розташовуються поза сильного електричного поля і не руйнуються в процесі роботи джерела.

ДЖЕРЕЛО ІНФОРМАЦІЇ

  1. CASpindt, J.Appl. Phys., V.39, p.3506, 1968.

  2. L. Ozava. Application of cathodoluminescent to display devices. Kodansha, p.14.

  3. AT Rakhimov, BV Seleznev, NVSuetin et al. Applications of Diamond Films and Related Material: 3-rd International Conf., Gaithersburg, MD, USA, 1995, NISTIR 5692, Supplement to NIST Special Publication 885, p. 11s.

  4. S. Sattel, J. Robertson, Z. Tass et. al., "Formation of nanocrystalline diamond by hydrocarbon plasma beam deposition", Proceedings of 7 European Conf. Diamond'96, Diamond and Related Materials, v. 6, 1997, p.255

ФОРМУЛА ВИНАХОДУ

  1. Автоемісійний джерело світла, що містить під'єднані до джерела живлення нанокристалічний алмазний автокатод і екран, що складається з діелектричної підкладки з нанесеним на неї шаром люмінофора, що відрізняється тим, що між автокатодом і екраном розташована витягаюча сітка, під'єднана до джерела напруги, причому зазор d між автокатодом і сіткою і напруга U джерела живлення вибираються так, щоб створити необхідне поле для емісії електронів з автокатода, при цьому люмінофорний шар розташовується поза сильного електричного поля і не руйнується в процесі роботи джерела.

  2. Автоемісійний джерело світла по п.1, що відрізняється тим, що люмінофорний екран має однаковий з сіткою потенціал.

  3. Автоемісійний джерело світла по п.1, що відрізняється тим, що поверх шару люмінофора розташована алюмінієва плівка.
