ВИНАХІД
Патент Російської Федерації RU2124281
ГНУЧКИЙ електролюмінесцентн ДЖЕРЕЛО СВІТЛА
Ім'я заявника: Купріянов Володимир Дмитрович; Синельников Борис Михайлович
Ім'я винахідника: Купріянов Володимир Дмитрович; Синельников Борис Михайлович
Ім'я патентовласника: Купріянов Володимир Дмитрович; Синельников Борис Михайлович
Адреса для листування:
Дата початку дії патенту: 1996.11.29
Винахід відноситься до електролюмінісцентним джерел світла і може бути використано в сигнальних і вказівних пристроях, для рекламних щитів, декоративних панно, світильників і т.д. Джерело світла складається з двох нітеобразних або дротяних електродів, на яких послідовно сформовані наповнені полімерні шари: графіту і електропровідний сажі в сполучному, діелектрика з високою діелектричної проникністю в сполучному, електролюмінофори в сполучному, поверх якого завдано загальний прозорий електропровідний шар електропровідного наповнювача в сполучному. В якості діелектрика з високою діелектричної проникністю використовують дисперсні титанат барію або оксид цинку, допирований галієм, або оксид індію, допирований оловом або сурмою. Зміст допіру елемента становить 0,3-1,3 мас. %. В якості сполучного використовують бутадіеннітрільний каучук. Джерело світла має оболонку, виконану з гнучкого оптично прозорого діелектричного матеріалу. Використання електролюмінесцентн джерела світла дозволить збільшити яскравість і поліпшити однорідність світіння.
ОПИС ВИНАХОДИ
Винахід відноситься до електролюмінісцентним джерел світла і може бути використано в сигнальних і вказівних пристроях, для рекламних щитів, декоративних панно, світильників і т.д.
Відома гнучка електролюминесцентная панель (ЕЛП), що містить два електроди, які для забезпечення двостороннього світіння виконуються прозорими А.С.. СРСР N 411672, кл. H 05 B 33/26, Б.І. N 2, 1974 /.
Недоліками даної ЕЛП є низькі яскравість світіння і пробивну напругу, забезпечення тільки двостороннього світіння, слабка стійкість до перегинів.
Найбільш близьким технічним рішенням до пропонованого є гнучкий електролюмінесцентний джерело світла (ГЕЛІС), що має рельєфну основу з заглибленнями для електролюмінофори в епоксидної смолі, розміщеного між електродами, ізольованими між собою діелектриком, виконаними з волокон. Волокна рельєфною основи і електроди розміщені вздовж осі симетрії в гнучкою герметичній оболонці, виконаної з прозорого діелектричного матеріалу / Патент РФ N 2000678C. Гнучкий елекролюмінесцентний джерело світла, МКІ H 05 B 33/26, 07.09.93 /.
Недоліками даної ГЕЛІС є низькі яскравість і однорідність світіння.
Метою пропонованого технічного рішення є підвищення яскравості і поліпшення однорідності світіння.
Сутність запропонованого технічного рішення полягає в тому, що на двох дротяних або нітеобразних електродах сформовані послідовно наповнені полімерні шари: графіту і електропровідний сажі в сполучному, діелектрика з високою діелектричної проникністю (
) В сполучному, електролюмінофори в сполучному, поверх якого завдано загальний шар прозорого електрода на основі електропровідного наповнювача в сполучному, причому в якості діелектрика з високою використовують дисперсні титанат барію або оксид титану, як електропровідного наповнювача - оксид цинку, допирований (легований, активоване) галієм, або оксид індію, допирований (активоване, легований) оловом або сурмою: зміст допіру елемента становить 0,3 - 1,3 мас .%, в якості сполучного використовують бутадіеннітрільний каучук, ГЕЛІС має оболонку, виконану з гнучкого оптично прозорого діелектричного матеріалу.
Винахід пояснюється кресленнями, на яких зображено наступне:

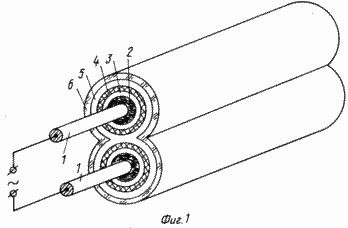

 Фіг. 1 - загальний вигляд гнучкого електролюмінесцентн джерела світла |

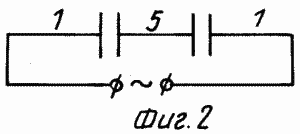

 Фіг. 2 - електрична схема джерела світла |

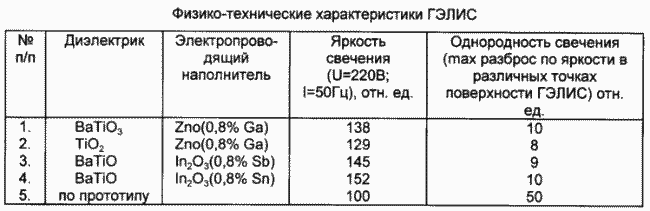

У представленій таблиці вказані фізико-технічні характеристики ГЕЛІС для різних прикладів реалізації.
Принцип роботи ГЕЛІС заснований на тому, що при подачі змінної напруги на алюмінієві дроти (1) виникає змінне електричне поле між демпфирующим електропровідним шаром (2) і прозорим електропровідним шаром (5), яке посилюється діелектричним шаром (3); під впливом змінного електричного поля електролюмінесцентний шар (4) починає випромінювати світло. Прозорий електропровідний шар (5) є загальним для двох коаксіальних електролюмінесцентних конденсаторів.
Можливість отримання функціональних шарів ГЕЛІС, рівномірних по товщині, і відсутність не світяться ділянок забезпечує однорідність світіння ГЕЛІС, а використання діелектричного шару з високою і бутадіеннітрільного каучуку в якості сполучного сприяє збільшенню яскравості світіння.
ГЕЛІС, одержувані за пропонованим ТР, можуть бути використані в сигнальних і вказівних пристроях, при виготовленні світлової реклами, декоративних панно і т.д. ГЕЛІС, отриманий за пропонованим ТР, має яскравість світіння в 1,3 - 1,5 рази вище, ніж у прототипу. Неоднорідність світіння становить не більше 10%, у прототипу - до 50%.
приклад 1
Приклад конкретного виконання ілюструється фіг.
1, де 1 - алюмінієвий дріт, 2 - демпфуючий електропровідний шар, що складається з суміші графіту і електропровідний сажі в бутадіеннітрільном каучуку, 3 - дисперсний титанат барію в бутадіеннітрільном каучуку, 4 - електролюмінофори Е-515-115 (220) в бутадіеннітрільном каучуку, 5 - електропровідний наповнювач Zn (0,8% Ga) в бутадіеннітрільном каучуку, 6 - прозора гнучка герметична оболонка, виконана з поліетилену низького тиску товщиною 0,3 мм.
Яскравість і однорідність світіння визначали за допомогою фотоелемента ФЕС-10 з коррелирующим світлофільтром.
приклад 2
Те ж, що і в прикладі 1, але в якості діелектрика з високою діелектричної проникністю використовували оксид титану.
приклад 3
Те ж, що і в прикладі 1, але в якості електропровідного наповнювача використовували Jn 2 O 3 (0,8% Sb).
приклад 4
Те ж, що і в прикладі 1, але в якості електропровідного наповнювача використовували Jn 2 O 3 (0,8% Sn).
приклад 5
За прототипу.
ФОРМУЛА ВИНАХОДУ
Гнучкий електролюмінесцентний джерело світла, що складається з двох нітеобразних або дротяних електродів, електролюмінофори в сполучному і має герметичну оболонку, виконану з гнучкого оптично прозорого діелектричного матеріалу, який відрізняється тим, що на кожному з електродів послідовно сформовані наповнені полімерні шари: графіту і електропровідний сажі в сполучному, діелектрика з високою діелектричної проникністю в сполучному, електролюмінофори в сполучному, поверх якого завдано загальний прозорий електропровідний шар на основі електропровідного наповнювача в сполучному.
Спосіб за п.1, що відрізняється тим, що використовують в якості діелектрика з високою діелектричної проникністю титанат барію або оксид титану, електропровідного наповнювача - оксид індію, допирований оловом або сурмою, або оксид цинку, допирований галієм з вмістом допіру елемента 0,3 - 1 , 3 мас.%, а в якості сполучного - бутадіеннітрільний каучук.
