ВИНАХІД
Патент Російської Федерації RU2110164
"Інтелектуальний" КОНТАКТНИЙ ВИСНОВОК ДЛЯ ЛАМПИ

"Інтелектуальний" КОНТАКТНИЙ ВИСНОВОК ДЛЯ ЛАМПИ. НОУ ХАУ. ВПРОВАДЖЕННЯ. ПАТЕНТ. ТЕХНОЛОГІЇ.

ВИНАХІД.

Ім'я заявника: Хейккі Коркала [FI]
Ім'я винахідника: Хейккі Коркала [FI]
Ім'я патентовласника: Хейккі Коркала [FI]
Адреса для листування:
Дата початку дії патенту: 1992.11.10

Інтелектуальний контактний висновок для лампи містить безліч окремо керованих ламп, пов'язаних зі схемою загального джерела живлення і з пристроєм управління роботою для передачі необхідного сигналу управління роботою електронним керуючим елементам, пов'язаним з лампою або контактним висновком і вибірково реагує або не реагує на різні сигнали управління. Разом з контактним висновком лампи названі електронні керуючі елементи утворюють єдиний замінний компонент, який на основі повідомлення, включеного в сигнал управління роботою, ідентифікує себе для виконання функції відповідної лампи. Крім того, електронні керуючі елементи контролюють свій стан і стан лампи і при необхідності видають індикацію несправності.

ОПИС ВИНАХОДИ

Винахід відноситься до "інтелектуальному" контактному висновку для лампи для використання в системі освітлення, що містить безліч окремо керованих ламп, пов'язаних з однією і тією ж схемою джерела живлення і з пристроєм управління роботою для передачі необхідного сигналу управління роботою електронним керуючим елементам, які введені в лампу або контактний висновок і які вибірково реагують або не реагують на різні сигнали управління.

Згаданий вище тип систем освітлення був запропонований раніше, наприклад, в [1], [2]. Системи освітлення цього типу особливо підходять для використання в якості автомобільної системи освітлення, причому істотну перевагу перед традиційними системами полягає в тому, що всі лампи можуть з'єднуватися з групою проводів, що включає, наприклад, два або три дроти. Система буде більш простої та економічної, так як число провідників суттєво зменшується. Однак в цих раніше відомих системах управління освітленням лампа або її контактний висновок не забезпечені електронними елементами, які полегшують їх незалежну "інтелектуальну" роботу для повного використання переваг системи.

Завдання винаходу полягає в створенні нового типу "інтелектуального" контактного виведення для лампи, що містить замінний стандартний компонент, який володіє достатніми функціональними можливостями для підвищення рівня стандартизації системи по відношенню до безлічі різних ламп.

Зазначений результат досягається тим, що "інтелектуальний" контактний висновок для лампи і для використання в системі освітлення, що містить безліч окремо керованих ламп, пов'язаних зі схемою загального джерела живлення і з пристроєм управління роботою для передачі необхідного сигналу управління роботою електронним керуючим елементам, пов'язаним з "інтелектуальним" контактним висновком, причому згадані елементи вибірково реагують або не реагують на різні сигнали управління, відповідно до винаходом, включає в себе електронні керуючі елементи і являє собою єдиний замінний компонент з'єднання між лампою і схемою джерела живлення, при цьому електронні керуючі елементи включають в себе кошти для ідентифікації попередньо визначеного повідомлення в сигналі управління, засоби для включення лампи при ідентифікації згаданого повідомлення, засоби для контролю робочого стану лампи і засоби для вироблення індикації про несправності, якщо струм, що проходить через лампу, більше або менше попередньо визначеного відповідно максимального або мінімального значення, причому згаданий єдиний замінний компонент з'єднаний з групою провідників, що містить щонайменше один струмовий провідник, за допомогою опресування через ізоляцію провідника.

При цьому електронні керуючі елементи переважно містять засоби для регулювання потужності, що проходить через лампу, причому електронні компоненти, що входять до згаданих електронні керуючі елементи, можуть бути встановлені за допомогою проклейки, пайки або катодного зварювання на керамічному підставі, деякі з електронних компонентів, такі як провідники і резистори, можуть бути нанесені на підставу або друковану плату методом друку по толстопленочной технології; зокрема, резистори можуть бути нанесені на друковану плату за технологією полімерної друку.

Крім того, кошти для регулювання потужності переважно пристосовані до прийому їх сигналів управління на основі виміряних значень струму навантаження, що проходить через лампу, і напруги на лампі.

При цьому випробування холодного стану лампи переважно забезпечується пропусканням через лампу дуже низького випробувального струму від логічної схеми управління роботою, яка забезпечує видачу індикації несправності за умови, якщо випробувальний струм дорівнює нулю або перевищує попередньо певне значення.

Додаткове кодування згаданого попередньо визначеного повідомлення переважно забезпечується за допомогою додаткових контактів між згаданими електронними керуючими елементами замінного компонента і сигнальним провідником.

При цьому "інтелектуальний" контактний висновок при його використанні в системі освітлення транспортного засобу забезпечений засобами для задіяння додаткових контактів між згаданими електронними керуючими елементами замінного компонента і сигнальним провідником для кодування різних функцій ламп згідно їх місцезнаходженням.

Винахід пояснюється нижче на прикладах його здійснення, ілюстрованих кресленнями, на яких представлено наступне:

"Інтелектуальний" КОНТАКТНИЙ ВИСНОВОК ДЛЯ ЛАМПИ. Патент Російської Федерації RU2110164

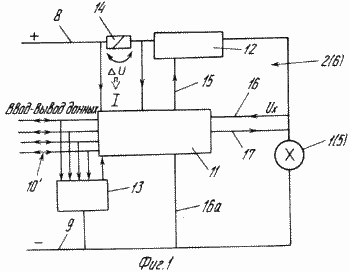

Фіг. 1 - блок-схема електронної системи "інтелектуального" контактного виведення

"Інтелектуальний" КОНТАКТНИЙ ВИСНОВОК ДЛЯ ЛАМПИ. Патент Російської Федерації RU2110164

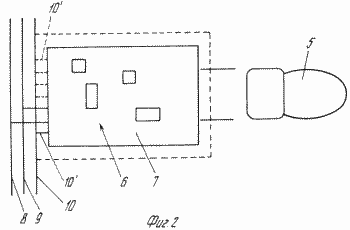

Фіг. 2 - схематичне уявлення, що ілюструє принцип дії
"Інтелектуального" контактного виведення

"Інтелектуальний" КОНТАКТНИЙ ВИСНОВОК ДЛЯ ЛАМПИ. Патент Російської Федерації RU2110164

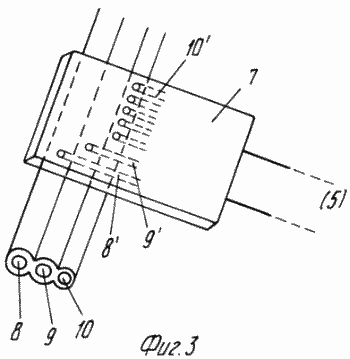

фіг. 3 - схематичне уявлення з'єднання "інтелектуального" контактного виведення
з групою проводів системи освітлення

На фіг. 1 показаний приклад виконання електронної схеми для "інтелектуального" контактного виведення. Лампа 1 з'єднана зі схемою джерела живлення, з'єднаної з проводами 8 і 9. Послідовно з лампою 1 з'єднаний запобіжник 14 і широтно-імпульсний модулятор 12. Логічна схема 11 здійснює управління роботою, яка більш детально описується нижче. Логічна схема 11 забезпечена інформаційним каналом 10 1 для подачі команд керування роботою за допомогою зовнішнього керуючого пристрою. Крім того, між інформаційним каналом 10 1 і логічною схемою 11 знаходиться синхронізатор 13, який виділяє тактову частоту з команди управління, переданої по інформаційному каналу. Логічна схема 11 контролює повідомлення інформаційного каналу, якими в цьому випадку є коди в формі даних. Коли логічна схема 11 ідентифікує попередньо визначений код, призначений для включення лампи 1, вона передає команду по дроту 15 для запуску широтно-імпульсного модулятора 12. На основі прийнятого повідомлення логічна схема 11 ідентифікує лампу 1, забезпечуючи роботу останньої в якості відповідної лампи, і при необхідності автоматично виконує, наприклад, наступні дії: регулювання потужності, миготливе освітлення, перемикання на сутінковий освітлення і так далі. Для регулювання потужності логічна схема вимірює різницю напруг на плавких запобіжників 14. На основі результату цього виміру логічна схема 11 визначає значення струму I, що проходить через лампу 1. За допомогою дроту 16 логічна схема вимірює напругу U x, чинне на лампі 1, і змінює потужність U x · I. На основі цієї операції вимірювання і обчислення логічна схема 11 управляє широтно-імпульсним модулятором 12 з тим, щоб забезпечити подачу до лампи 1 попередньо визначеної потужності, відповідної дії, призначеному для виконання цієї лампою.

Передбачена і система контролю холодного стану лампи 1. Для цієї мети через лампу 1 за допомогою логічної схеми 11 і дроти 17 пропускається дуже низький випробувальний струм. Якщо випробувальний струм більше 0 або менше попередньо визначеного значення, то лампа справна. Якщо випробувальний струм нульової або перевищує попередньо певне значення, логічна схема 11 видає індикацію несправності, наприклад, через той же самий інформаційний канал 10 1, що вона використовує для прийому команди управління роботою.

Лампа може і контролюватися в її робочому стані: якщо струм I, що проходить через лампу, вище або нижче, ніж попередньо встановлене максимальне або мінімальне значення, логічна схема 11 видає індикацію несправності.

На фіг. 1 електронні елементи управління лампи 1 в загальному вигляді позначені позицією 2.

Лампа 1 і електронні елементи управління 2 складають єдиний компонент, який може бути конструктивно виконаний у вигляді модуля з використанням, наприклад, методів проклейки, пайки і / або катодонакальной зварювання. Контактування згаданих вище елементів переважно здійснюється на керамічному підставі або друкованої плати 3. Частина електронних елементів, зокрема дроти і резистори, можуть виконуватися методами толстопленочной техніки на керамічному підставі 3. Крім того, резистори можуть виконуватися, наприклад, методами полімерної друку на друкованій платі. Товстоплівкова гібридна технологія може використовуватися для виготовлення досить малорозмірного і недорогого компонента, що представляє собою знімний і цілком замінний елемент.

На фіг. 2 показаний "інтелектуальний" контактний висновок, відповідний за принципом його роботи описаної вище лампі. Електронні керуючі елементи 6 монтуються на керамічній основі або друкованої плати 7. лампою 5 може бути, наприклад, звичайна лампа, в даний час використовується в автомобілі. Вона може прикріплятися до компоненту 6 і 7 аналогічно використовуваному в даний час способом кріплення. Таким чином, не потрібно ніяких модифікацій в технології виробництва лампи 5 і її патронної гільзи. У цьому сенсі єдина відмінність від традиційної системи полягає в тому, що потрібен всього один тип ламп 5. Як показано на фіг. 2, до електронних елементів управління 6 приєднаний кодер даних, прийнятих від послідовного каналу 10, додаткове кодування може здійснюватися шляхом з'єднання одного або декількох проводів інформаційного каналу 10 1 с кабельних магістралях послідовного каналу 10 або з проводами подачі струму 8 або 9.

Фіг. 3 більш детально ілюструє з'єднання "інтелектуального" виведення з групою проводів, що включає струмовий провід 8 і сигнальний провід 10. Група проводів може і містити зворотну струмовий провід 9, який, однак, може замінити шасі автомобіля. Необхідну кількість компонентів, виконаних відповідно до даного винаходу, може приєднуватися паралельно цій групі проводів. З'єднання і одночасне кодування можуть здійснюватися, наприклад, за допомогою техніки опресування шляхом впрессовиванія сполучних проводів 8 1 і 9 1, а й деякого обраного числа сполучних проводів 10 1 ст контакт з проводами 8, 9 і 10 через ізоляцію проводів. Кодування може забезпечуватися, наприклад, контактуванням проводів кодування 10: 1 з сигнальним проводом 10, вхідним струмовим проводом 8 або вихідним струмовим проводом 9. Кодування, пов'язане із забезпеченням можливості вибору сполучних проводів 10 1, може використовуватися для визначення функцій кожної лампи 1 і 5, згідно її місцезнаходженням, як покажчика повороту, гальма ліхтаря, ліхтаря заднього ходу, хвостового ліхтаря і так далі. Таким чином, це додаткове кодування полегшує самоідентифікацію компонентом з метою виконання ним функцій відповідної лампи на основі прийнятого повідомлення. Однак ідентифікація і управління роботою можуть цілком включатися в передане повідомлення, внаслідок чого додаткове кодування виявляється не обов'язковим. З'єднувальні дроти "інтелектуального" виведення 7 можуть бути з'єднані зі звичайною лампою 5 таким чином, як показано на фіг. 2.

Винахід не обмежується описаним вище прикладом виконання. Важлива особливість винаходу полягає в тому, що елеткронний керуючий елемент і контактний висновок утворюють єдиний компонент - "інтелектуальний висновок".

Компонент, відповідний до даного винаходу, повинен відповідати таким вимогам.

1. Ідентифікація

Компонент сам ідентифікує надходить повідомлення, яким може бути, наприклад:

- Код, який використовує, наприклад, ШИНУ 120, RS 232 послідовного каналу або протокол послідовного каналу, призначений для автомобіля,

- Тональна частота,

- Радіочастота,

- Інфрачервоне випромінювання або світло.

2. Завдання

На основі прийнятого повідомлення компонент повинен ідентифікувати себе для виконання функцій відповідної лампи, здійснюючи автоматично, якщо це необхідно, наприклад, такі дії:

- Регулювання потужності,

миготливе освітлення,

- Перемикання на сутінковий освітлення.

3. Самоконтроль.

Компонент захищає себе від зовнішніх перешкод і вимикає схему (запобіжник), запобігаючи можливості пошкодження зовнішніх електронних систем. Компонент і повідомляє про свій стан несправності, використовуючи лінію передачі повідомлень, яка може бути тією ж, що і для прийому повідомлень, або ж відрізнятися від неї.

Залежно від призначення компонента йому можуть відповідати один або більше зазначених факторів, пов'язаних з процесом ідентифікації компонента, його завданнями та самоконтролем.

Розміри компонента можуть змінюватися в досить широкому діапазоні, в залежності від конкретного застосування. Однак на практиці мета полягає в створенні стандартної конструкції для певного застосування, наприклад, однієї єдиної конструкції для автомобільного використання і так далі.

Управління компонентом, виконаним відповідно до даного винаходу, може і здійснюватися шляхом використання блоків, які працюють на відомих принципах. Такі блоки можуть включати в себе, наприклад, кодовий передавач, передавач інфрачервоного випромінювання, радіопередавач. .

ФОРМУЛА ВИНАХОДУ

  1. Інтелектуальний контактний висновок для лампи і для використання в системі освітлення, що містить безліч окремо керованих ламп, пов'язаних зі схемою загального джерела живлення і пристроєм управління роботою для передачі необхідного сигналу управління роботою електронним керуючим елементам, пов'язаним з "інтелектуальним" контактним висновком, причому згадані елементи вибірково реагують або не реагують на різні сигнали управління, що відрізняється тим, що "інтелектуальний" контактний висновок, що включає в себе електронні керуючі елементи, являє собою єдиний замінний компонент з'єднання між лампою і схемою джерела живлення, при цьому електронні керуючі елементи включають в себе засоби для ідентифікації попередньо визначеного повідомлення в сигналі управління, засоби для включення лампи при ідентифікації згаданого повідомлення, засоби для контролю робочого стану лампи і засоби для вироблення індикації про несправності, якщо струм, що проходить через лампу, більше або менше попередньо визначеного відповідно максимального або мінімального значення, причому згаданий єдиний замінний компонент з'єднаний з групою провідників, що містить щонайменше один струмовий провідник, за допомогою опресування через ізоляцію провідника.

  2. Висновок по п.1, що відрізняється тим, що електронні керуючі елементи, крім того, містять засоби для регулювання потужності, що проходить через лампу.

  3. Висновок по п. 1 або 2, який відрізняється тим, що електронні компоненти, що входять до згаданих електронні керуючі елементи, встановлені за допомогою проклейки, пайки або катодного зварювання на керамічному підставі, причому деякі з електронних компонентів, такі як провідники і резистори, нанесені на основу або друковану плату методом друку по толстопленочной технології, причому резистори нанесені на друковану плату за технологією полімерної друку.

  4. Висновок по п.2, що відрізняється тим, що кошти для регулювання потужності пристосовані до прийому їх сигналів управління на основі виміряних значень струму навантаження, що проходить через лампу, і напруги на лампі.

  5. Висновок за допомогою одного з пп.1 - 4, який відрізняється тим, що випробування холодного стану лампи забезпечується пропусканням через лампу дуже низького випробувального струму від логічної схеми управління роботою, яка забезпечує видачу індикації несправності за умови, якщо випробувальний струм дорівнює нулю або перевищує попередньо певне значення.

  6. Вывод по любому из пп.1 - 5, отличающийся тем, что дополнительное кодирование упомянутого предварительно определенного сообщения обеспечивается посредством дополнительных контактов между упомянутыми электронными управляющими элементами заменяемого компонента и сигнальным проводником.

  7. Вывод по любому из пп.1 - 6 для использования в системе освещения транспортного средства, отличающийся тем, что "интеллектуальный" контактный вывод снабжен средствами для задействования дополнительных контактов между упомянутыми электронными управляющими элементами заменяемого компонента и сигнальным проводником для кодирования различных функций ламп согласно их местонахождению.
