Патент Російської Федерації RU2097862
ПРИСТРІЙ ДЛЯ захисту від перенапруг

ПРИСТРІЙ ДЛЯ захисту від перенапруг. НОУ ХАУ. ВПРОВАДЖЕННЯ. ПАТЕНТ. ТЕХНОЛОГІЇ.

ВИНАХІД. ПРИСТРІЙ ДЛЯ захисту від перенапруг. Патент Російської Федерації RU2097862

Ім'я заявника: Віткін Олександр Львович; Розет Володимир Юхимович; Кренгауз Елла Борисівна
Ім'я винахідника: Віткін Олександр Львович; Розет Володимир Юхимович; Кренгауз Елла Борисівна
Ім'я патентовласника: Віткін Олександр Львович; Розет Володимир Юхимович; Кренгауз Елла Борисівна
Адреса для листування:
Дата початку дії патенту: 1995.07.25

Винахід відноситься до електротехніки. Пристрій для захисту від перенапруги містить нелінійний резистор, виконаний у вигляді щонайменше однієї колонки, розміщеної в електроізоляційні теплопровідності сипучому матеріалі в ізоляційному циліндрі. Цей циліндр розташований всередині циліндричного ізоляційного корпусу коаксиально йому з зазором, заповненим сипучим електроізоляційним теплопровідність матеріалом. Пристрій і містить канал для виходу газів. Усередині ізоляційного циліндра по всій його висоті розміщена перегородка з ізоляційного матеріалу, що розділяє його внутрішню порожнину в поперечному перерізі на дві частини, утворюючи з внутрішньою стінкою ізоляційного циліндра з одного боку порожнину. У першій частині розміщений нелінійний резистор з сипучим ізоляційним матеріалом, в другій - канал для виходу газів. Перегородка в поперечному перерізі може мати форму дуги і своєї опуклою стороною звернена до порожнини, що утворює канал для виходу газів. Винахід вирішує задачу зменшення матеріалоємності, скорочення габаритів і підвищення надійності пристрою для захисту від перенапруги.

ОПИС ВИНАХОДИ

Винахід відноситься до електротехніки і призначене для захисту ізоляції електрообладнання високої напруги станцій і підстанцій змінного і постійного струму від атмосферних і комутаційних перенапруг.

Відомо пристрій для захисту від перенапруг (авт.св. 947317, H 01 C l / 028, заявл. 25.01.78), що містить нелінійний резистор, виконаний у вигляді паралельних колонок, розміщених в циліндричному ізоляційному корпусі, заповненому ізоляційним теплопровідність матеріалом, і канал для виходу газів. Канал для виходу газів виконаний у вигляді коаксіального ізоляційному корпусу двошарового ізоляційного циліндра, а паралельні колонки розміщені між внутрішньою поверхнею корпусу і зовнішньою поверхнею циліндра.

Зазначена конструкція не забезпечує необхідну вибухобезпечність, оскільки дуга, що утворюється при перекритті колонок резисторів в аварійному режимі, і гарячі гази, торкаючись внутрішньої поверхні порцеляни безпосередньо або через невеликий шар ізоляційного матеріалу, можуть викликати його руйнування в результаті різкого перепаду температур. Крім того, у зазначеній конструкції доводиться застосовувати досить товстостінний фарфор з високоміцної маси, так як міцність звичайного порцеляни недостатня для того, щоб витримати внутрішній тиск газів при перекритті до спрацьовування всієї системи вибухобезпеки (внутрішній циліндр клапан).

Крім того, недоліком пристрою є те, що циліндр повинен бути круговим, що є не раціональним з точки зору отримання максимального перетину каналу для виходу газів і габаритів пристрою в діаметральноїплощині. Це особливо яскраво проявляється в разі однієї або невеликої кількості колонок в нелінійному резистори, коли все інше простір між циліндром і корпусом, крім місця розташування колонки нелінійних резисторів, є невиправданим і тягне за собою збільшення габаритів пристрою в діаметральноїплощині і додаткову матеріаломісткість. Крім того, в аварійному режимі поверхню ізоляційного циліндра, через яку гарячі гази проникають в канал виходу газів, визначається, практично, діаметральним перетином пошкодженої колонки резисторів.

Зазначене пристрій прийнято за прототип.

Винахід вирішує задачу зменшення матеріалоємності, скорочення габаритів і підвищення надійності пристрою для захисту від перенапруг.

Пристрій для захисту від перенапруг містить нелінійний резистор, виконаний у вигляді щонайменше однієї колонки, розміщений в циліндричній ізоляційному корпусі в електроізоляційні теплопровідності сипучому матеріалі, і канал для виходу газів, виконаний у вигляді ізоляційного циліндра.

Для вирішення поставленого завдання в цьому пристрої нелінійний резистор розташований всередині ізоляційного циліндра, по всій висоті якого розміщена перегородка з ізоляційного матеріалу, що розділяє його внутрішню порожнину на дві частини, в першій з яких розміщений нелінійний резистор з сипучим електроізоляційним теплопровідність матеріалом, а в другій канал для виходу газів.

Перегородка в поперечному перерізі може мати форму дуги і своєї опуклою стороною звернена до частини порожнини з каналом для виходу газів.

Сукупність перерахованих ознак дозволяє вирішити поставлену задачу зменшення матеріалоємності, скорочення габаритів і підвищення надійності пристрою для захисту від перенапруг.

ПРИСТРІЙ ДЛЯ захисту від перенапруг. Патент Російської Федерації RU2097862

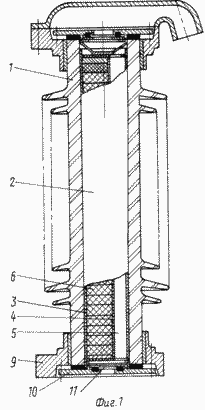

Фиг.1 зображено пристрій поздовжній розріз

ПРИСТРІЙ ДЛЯ захисту від перенапруг. Патент Російської Федерації RU2097862

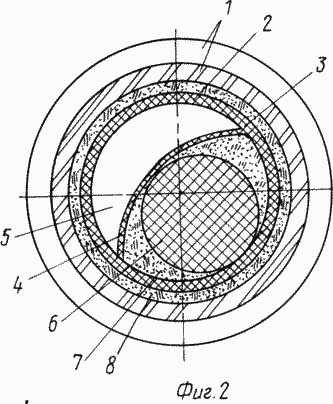

Фиг.2 той же, поперечний переріз

Пристрій містить циліндричний ізоляційний корпус 1 з розміщеним в ньому блоком 2, який складається з ізоляційного циліндра 3, що має перегородку 4, що відокремлює канал 5 для виходу газів, і нелінійного резистора 6, виконаного в даному випадку з однієї колонки, розміщеного в сипучому ізоляційному теплопровідністю матеріалі 7. В даному конкретному прикладі ізоляційний циліндр 3 і перегородка 4 виконані зі склопластику, при цьому товщина стінки циліндра становить 3 мм, а товщина перегородки 0,5 мм. Перегородка може бути вклеєна в раніше виготовлений циліндр 3 або може бути виконана технологічно одночасно з виконанням циліндра 3. Як теплопровідного ізоляційного сипучого матеріалу застосований кварцовий пісок. Він же утворює шар 8 між корпусом 1 і циліндром 3. Корпус 1 забезпечений фланцями 9 і герметизирован металевими кришками 10. Кришки 10 виконані з отворами, які закриті запобіжними клапанами 11.

Пристрій для захисту від перенапруг працює наступним чином. У нормальному експлуатаційному режимі на пристрій впливає робоча напруга мережі. При виникненні перенапруг в мережі пристрій їх обмежує до заданої величини відповідно до вольтамперної характеристикою апарату. Виділяється при цьому тепло відводиться через сипучий ізоляційний теплопровідний матеріал, ізоляційний циліндр 3 і корпус 1 назовні. Якщо сталося пошкодження колонки нелінійного резистора 6, яке перейшло в горіння дуги струму короткого замикання, то в просторі, де горить дуга, почне різко зростати тиск, перегородка 4 зруйнується, звільняючи для розширення розпечених газів порожнину для виходу газів, яку вона обмежувала. Оскільки ця порожнина має безпосередній вихід до запобіжних клапанів, останні, коли тиск досягає рівня спрацьовування, приходять в дію і скидають тиск всередині ізоляційного циліндра 3 назовні. При цьому стінки циліндра 3 і шар 8 ізоляційного матеріалу оберігають корпус 1 від прямого контакту розпечених газів і впливу тиску і, як наслідок, від вибухового руйнування.

Застосування пропонованої конструкції пристрою дозволяє найбільш раціонально розташувати в циліндричному ізоляційному корпусі ізоляційний циліндр, порожнину для виходу газів, нелінійний резистор і теплопровідний ізоляційний матеріал, скоротивши габарити зазначених елементів і, як наслідок, габарити всього пристрою, що, в свою чергу, призводить до зменшення матеріалоємності . Застосування пропонованої конструкції і збільшує надійність пристрою, покращуючи вибухобезпечність, і спрощує збірку.

ФОРМУЛА ВИНАХОДУ

  1. Пристрій для захисту від перенапруг, що містить нелінійний резистор, виконаний у вигляді щонайменше з однієї колонки, розміщеної в циліндричному ізоляційному корпусі в електроізоляційні теплопровідних сипучому матеріалі, і канал для виходу газів, виконаний в ізоляційному циліндрі, що відрізняється тим, що по всій висоті ізоляційного циліндра розміщена перегородка з ізоляційного матеріалу, що розділяє його внутрішню порожнину на дві частини, в першій з яких розміщений нелінійний резистор в сипучому електроізоляційні теплопровідністю матеріалі, а в другій вказаний канал для виходу газів.

  2. Пристрій за п.1, що відрізняється тим, що перегородка в поперечному перерізі має форму дуги і своєї опуклою стороною звернена до частини порожнини з каналом для виходу газів.
