ЯВИЩЕ ПЕРЕДАЧІ ЕНЕРГІЇ індуктивності ЧЕРЕЗ МАГНІТНІ МОМЕНТИ ВЕЩЕСТВА,
Що знаходяться в навколишньому ПРОСТОРІ, І ЙОГО ЗАСТОСУВАННЯ
Залиште коментар
Явище передачі енергії індуктивностей через магнітні моменти речовини, що знаходиться в навколишньому просторі, і його застосування. - М .: МетаСінтез, 2003 - 20 с.ISBN 5-901569-05-9
У публікації вперше повідомляється про відкриття нового фізичного явища - передачі енергії через магнітні моменти атомів речовини. Початкова історія відкриття і його можливі застосування. Дається оцінка перспектив технічного використання цього явища. У додатках наведені описи експериментів, які дозволили описати явища, вивчити його властивості і дати їм пояснення.
У спортивному орієнтуванні зір учасників зайнято порівнянням карти з місцевістю, тому на користування звичайним компасом йде зайвий час. У 1987 р я вирішив спроектувати компас, що дозволяє визначати сторони світу, використовуючи при цьому не зір, а слух.
Я уявляв собі, що це повинен бути генератор звукової частоти, який змінює тон відповідно до його розташуванням відносно магнітного поля Землі. Як генератор звукової частоти був використаний блокинг генератор, зібраний за класичною схемою, але з ланцюгом зворотного зв'язку, де в якості сердечника індуктивності використовувалося аморфне залізо, яке змінює свою магнітну проникність при величинах напруженості магнітного поля, порівнянних з магнітним полем Землі.
Звуковий компас працював при зміні орієнтації, як і було задумано. Частота проходження імпульсів змінювалася в п'ять разів при зміні орієнтації.
Аналіз властивостей отриманої схеми виявив багато невідповідностей в її роботі загальноприйнятим поняттям. Виявилося, що сигнали на електродах транзистора, виміряні на осцилографі щодо як позитивного, так і негативного полюсів джерела живлення, мали однакову полярність (транзистори npn мали позитивну полярність сигналу на колекторі, pnp негативну). Індуктивність, що знаходиться в колекторної ланцюга мала опір близьке до нуля. Генератор продовжував працювати при наближенні до сердечника сильного постійного магніту, який насичує сердечник, і блокинг процес мав би припинитися через відсутність трансформації в колі зворотного зв'язку. В осерді ніяким чином не виділявся гистерезис, мені не вдалося виявити його по фігурам Ліссажу. Амплітуда сигналу на колекторі, виявлялася в п'ять і більше разів вище напруги джерела живлення. При зміні зсуву в базі безперервний процес генерації перетворювався в переривчастий, у вигляді пачок імпульсів. У 1988 р мною було виявлено, що сигнали, які я приймав за блокинг процес, є короткими голкоподібними імпульсами в десятки наносекунд. Я сумнівався в наявності взаємоиндукції між базовою і колекторної індуктивностями, і таку схему я вже не міг називати блокинг генератором. |

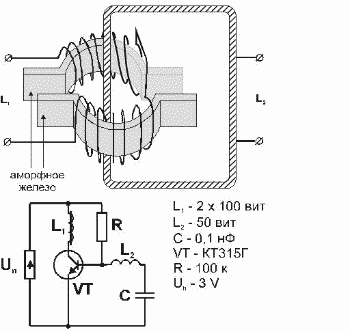

![]() Рис 1. Конструкція і схема компаса |
Продовжуючи вивчати властивості отриманої схеми і близьких до неї, в 1990 р я виявив, що вона працює і без сердечника. Виявилося, що такий генератор можна зробити як на відомих, так і на "неймовірних" схемах з однієї або більше індуктивностями, з'єднаними з будь-якими електродами транзистора, причому взаимоиндукцией зворотний зв'язок забезпечується як позитивної, так і негативної. Генератор працює і без зворотного зв'язку. Колектор з емітером можна міняти місцями, генерація при цьому не припиняється, змінюються лише форми сигналів. Частоти генератора можуть бути від часток герц до сотень кілогерц. Цих результатів можна досягти, підбираючи число витків в індуктивностях.
У 1991 р стало ясно, що генератор можна зібрати на будь-яких транзисторах і будь-якої потужності - біполярних, польових з ізольованим і проводять затвором, і на радіолампи. У 1996 р цей генератор я назвав Качор (качатель реактивностей).
У 1992 р я виявив, що у котушки, включеної на вхід осцилографа, і спостереженні в ній сигналу від Качор, при зміні її положення щодо Качор в межах робочого столу, трохи змінюється амплітуда сигналу. Котушка може мати довільну форму і розміри. Чим менше в котушці витків, тим менше в ній відбувається коливальних процесів при взаємодії з вхідною ємністю осцилографа.

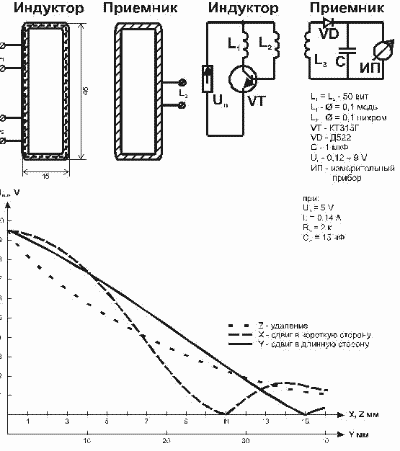

Рис 2 Конструкція, схема і вихідні параметри Качор (датчика Бровина) |
Далі в тексті я називаю індуктором - індуктивність підключену до джерела живлення і включену до складу Качор, приймачем - котушку індуктивності з детектором і згладжує ємністю, непов'язаний гальванически з Качор. Якщо при працюючому індукторі до приймача підключити вольтметр, то спостерігається значне напруження, в десятки вольт, на відстанях від міліметрів до сантиметрів від індуктора, лінійно падаюче від відстані. Це дало мені підставу використовувати Качор як датчик, що перетворює неелектричну величину (метри, градуси) в вольти без проміжних перетворень. Це пристрій я запатентував в 1993 р в Росії як "Датчик Бровина" для вимірювання кутових і лінійних переміщень. Завдяки його несхожості на відомі в світі пристрої з подібними функціями, винаходу присвоєно ім'я автора. У 1994 р один з найбільш технологічних варіантів Качор я сам виготовляв і продавав в Москві на Митинському ринку, про що повідомило телебачення в передачі "Біла ворона" 04.10.94. Ця схема Качор з'явилася в літературі без мого відома. Дивних властивостей у Качор предостатньо, і все ж найдивніше - це перенесення енергії, що суперечить законам Ампера і Біо-Савара, що виражається в тому, що напруга в приймальнику, що виникає від роботи індуктора, убуває лінійно залежно від відстані між індукторм і приймачем, а НЕ обернено пропорційно, як має бути за законом Ампера. |
Я припустив, що енергія переноситься через магнітні моменти атомів навколишнього індуктор речовини. Зробити такий висновок дозволили спостереження.
Спостереження різних явищ показують, що в деяких частотних діапазонах змінного струму взаємодія між індуктивностями відбувається всупереч фундаментальним законам фізики.
Так встановлено, що на середніх частотах синусоїдальних струмів в сотні кілогерц взаємодія між індуктивностями, що не містять феромагнітні матеріали, слабке, що відповідає фундаментальним законам.
Взаємодія посилюється (це виражається збільшенням вихідної напруги на приймаючої індуктивності), якщо синус сигнал перетвориться в сигнал прямокутної форми. В цьому випадку спектр сигналу набуває більш високочастотну складову на передніх і задніх фронтах, і якщо на цей сигнал навантажена індуктивність, то на фронтах сигналу утворюються сплески напруги, що викликаються екстратокі самоіндукції.
Це свідчить про те, що посилення взаємодії индуктивностей походить від передачі частини енергії через магнітні моменти навколишнього індуктивність речовини, оскільки фізичне пояснення екстратокі самоіндукції засноване на механічному впливі магнітного поля на магнітні моменти атомів навколишнього джерело магнітного поля речовини.
У мікрохвильових печах зовні, через екран, виявляється слабке випромінювання за допомогою котушки з детектором ,. незважаючи на кіловатні потужності випромінювання індуктора - магнетрона. В цьому випадку частота змінного струму вище, ніж резонансна частота ядерних магнітних моментів навколишнього речовини і енергія через магнітні моменти речовини не передається, а енергія випромінювання приблизно та ж, як в Качор (мілліваттной потужності) з приймачем, загорнутим в металевий екран (експеримент 3) .
В ЯМР (ядерний магнітний резонанс) томографах, використовуваних в медицині, спостерігається і вимірюється поглинання енергії електромагнітного поля речовиною, що знаходиться в площі рамки індуктора, в діапазоні частот 106 - 107, 109 - 1010 Гц і за значеннями поглинаються частот судять про склад речовини. В цьому випадку відбувається явище перенесення енергії аналогічне тому, що відбувається з Качор.
У парі Качор - індуктор і приймач ( Рис 2 ), світлодіод, підключений до приймача, світиться на відстані 3 - 5 см від індуктора. На приймачі виникає постійний струм до 0.2 А, причому струм убуває лінійно зі збільшенням відстані між індуктором і приймачем.
У парі складається з синусоїдальної генератора і приймача при резонансі на частотах близько 90 мГц, теж можна отримати світіння світлодіода з паралельного контуру - двухвиткового котушки з товстого через скін ефекту дроти і ємності, на відстані в сантиметри від джерела струмів високої частоти. Світіння світлодіода відбувається тільки на резонансній частоті. Я припускаю, що і тут має місце взаємодія индукторной і приймальні индуктивностей НЕ через електромагнітне поле, а через магнітні моменти навколишнього індуктивність речовини.
Світіння світлодіода і від Качор можна отримати з двухвиткового котушки з дроту діаметром 0.05 мм, і ніяких ознак резонансу не спостерігається.
Відомо, що неонова лампа світиться в поле високої частоти, вважається, що її розряджений газ іонізується від зіткнень. Це означає, що молекули речовини можуть не лише поглинати енергію з електромагнітного джерела безконтактно, а й виділяти енергію у вигляді фотонів в навколишній простір, щось в цьому роді відбувається і у випадку з Качор оточуючим речовиною і приймачем.
Відомо, що в демонстраційних дослідах ошурки, зосереджується навколо полюсів магніту, і виглядають у вигляді волосся, що зображують концентричні магнітно-силові лінії. Щільність цих ліній у полюсів магніту вище, ніж на периферії. Неоднорідність одержуваного зображення може означати, що напруженість магнітного поля уздовж магнітно-силової лінії вище, ніж в сторону від неї. Це спостереження може стати в нагоді для подальших міркувань.
Фізику роботи Качор я дуже довго не міг зрозуміти, і тільки вивчав його властивості. Я виявив, що світлодіод, підключений до приймача, світиться на значній відстані: 3 - 5 см і більше від індуктора. Це суперечить законам Ампера і Біо-Савара, оскільки значення взаємоиндукції між індуктором і приймачем в відсутності між ними ферроматеріалов, що вимірюється в вольтах і амперах на приймачі, убуває НЕ обернено пропорційно квадрату відстані, як це має місце для точкового джерела. Вимірювані в приймальнику струм або напруга, змінюються прямо пропорційно відстані між індуктором і приймачем, причому коефіцієнт пропорційності буває і менше одиниці.
Магнітні проникності повітря і вакууму відрізняються на одиниці відсотків. У мене виникло питання, чим може переноситися енергія? Качор працював як трансформатор постійного струму з відносно високим ККД, імпульси на виході згладжувались ємністю до постійного струму.
Новий погляд на явище з'явився, коли я зрозумів, що слід врахувати екстратокі самоіндукції. Екстратокі - це таке ж поглинання енергії, яке спостерігається при ядерному магнітному резонансі. При включенні постійного струму екстратокі спостерігається тільки в перехідному процесі.
Властивості напівпровідника аналогічні властивостям індуктивності. У момент прикладення напруги, струму ще немає, але відбувається генерація носіїв, затримка, - проблеми переднього фронту. Напруга знята, відбувається розсмоктування носіїв, напівпровідник працює як джерело ЕРС, - проблеми заднього фронту. Процеси малопомітні, але, тим не менше, мають місце в наносекундних межах. При послідовному включенні в ланцюг індуктивності напівпровідника і малої індуктивності вони підсумовуються.
Аналіз цих явищ за допомогою стробоскопічного осцилографа не дав нових результатів. Качор, зібраний на потужному транзисторі, з великою індуктивністю, з безліччю витків не давав пропорційного збільшення потужності трансформації на приймачі. Все залишалося в тих же межах, що і на транзисторах малої потужності і малої індуктивності. Здавалося, що імпульс в десяток наносекунд дробиться на ще більш дрібні частини, ніж ті, що видно звичайним осцилографом С1 69. Виявилося, що це не так, але в якихось режимах це мало місце.
Розібравшись в 1998 р в фізиці роботи Качор, я встановив, що струм короткого замикання (основний), що триває одиниці наносекунд, супроводжується повільним струмом в мікросекунди (період накопичення заряду). І, відповідно, спостерігається повільний (мікросекунди в скважности) прямий і два швидких (наносекундних в імпульсі), прямий і зворотний екстратокі самоіндукції. Тобто схема із заданою періодичністю повільно в мікросекунди накопичує об'ємний заряд в області бази, і потім розряджає його за наносекунди в малоомную ланцюг індуктора.
Качор викликає протягом одиниць наносекунд "кивок" (так коротко я називаю механічне переміщення магнітних моментів атомів речовини, що відбувається під дією магнітних полів в парамагнетиках, і прецесію, викликану в діамагнетиках) магнітних моментів атомів, складових навколишнє індуктор простір уздовж магнітних силових ліній, утворених індуктором. Магнітні моменти кивають не одномоментно, а протягом певного проміжку часу, подібно падаючим кісточках доміно, від більш щільною упаковки в обсязі поблизу індуктора, до більш пухкою далеко від нього.
ЕРС, що наводиться в приймальнику потокосцепление кивка магнітних моментів атомів навколишнього речовини, залежить від множника \ похідною магнітного потоку за часом, який прямує до нескінченності, оскільки мова йде про функції, близької до одиничної. Наносекундні імпульси створюють випромінювання СВЧ діапазону, і тому ефект прямо пропорційною відстані передачі енергії на більш низьких частотах і великих длительностях імпульсу не проглядається.
Я припускаю, що поблизу індуктора повинна бути максимальна концентрація кивків, порушуваних індуктором. Кивки передаються на периферію пов'язаними магнітним полем ланцюжками, і поглинають енергію від індуктора протягом наносекунд, викликаючи цим екстратокі самоіндукції. Уздовж осі ланцюга, складеної з магнітних моментів атомів, що віддаляються від індуктора в периферію, напруженість магнітного поля більше, ніж в інших напрямках (в моєму уявленні магнітний момент атома - це логічна сума складових атом Магнетон - квантових констант). Площина рамки приймача, що перетинає кілька ланцюжків, (магнітний потік) при наближенні до індуктора захоплює більшу кількість ланцюжків, при видаленні - менше. Цим і визначається прямо пропорційна залежність передачі енергії від індуктора до приймача, що і підтверджується експериментом.
Описане вище явище, це - новий, шостий спосіб передачі інформації, крім звуку, світла, електричного кола, електромагнітних хвиль, пневматики.
Це спосіб перетворення технології для електроніки з двох координатного нинішнього стану розташування елементів, у трьох координатний, оскільки перенесення інформації можна здійснювати без гальванічного зв'язку через Z координату і інші осі, як і тепер, але без гальванічного зв'язку.
Це спосіб перетворення неелектричних величин в електричні.
Це спосіб передачі інформації через середовища, раніше нездоланні: рідини, метали, діелектрики.
Нове явище відкриває перспективи в пізнанні властивостей матерії. Наприклад, можливо буде простими методами аналізувати склад речовини.
Повинно відбутися відкриття аналогічних властивостей в електричних полях.
Ефект дозволяє створювати прості і дешеві засоби автоматизації і роботизації, і це зробить всю працю рук малоефективним.
З'являться нові способи аудіо / відео записи.
Це спосіб, що дозволяє зробити провідні телефонні системи такими ж інформопроводнимі, як оптоволоконні. Індуктивність дроти, що блокує зараз пропуск інформації, стане активним проводять інформацію матеріалом, тому що Качор може здійснювати і короткочасний розрив ланцюга індуктивності.
Автором створено інструмент - Качор - за допомогою якого Явище реалізується у всіх випадках.
Провідник, який є індуктивністю, з струмом триваючим від десятків і менш наносекунд, створює в навколишньому просторі намагніченість виявляється в механічному зміні положення магнітних моментів атомів навколишнього активну і приймальню індуктіності речовини, і це дозволяє передавати енергію від активної індуктивності до приймальні не тільки через власне магнітне поле активної індуктивності, але і від мінливого механічного переміщення магнітних моментів навколишнього індуктивності речовини. В результаті зміна енергії в приймальні індуктивності в залежності від відстані відбувається за законом U = U0 (1 - kX)
експеримент 1
Мета експерименту - з'ясувати, чи є магнітні моменти повітря, що оточує індуктор і приймач, елементами, що переносять енергію від індуктора до приймача. Передбачається, що відсутність реакції при зміні тиску повітря буде свідчити про перенесення енергії тільки за рахунок індукції магнітного поля між провідниками. Наявність реакції підтвердить гіпотезу перенесення енергії магнітними моментами повітря.
Катушки индуктора и приемника ( Рис. 2 ), располагаются соосно, и закрепляются в герметично закрываемой стеклянной банке. Активные элементы: транзистор и диод помещаются вне банки для исключения микрофонного эффекта. Конструкция крепления качера предусматривает исключение влияния деформации, которая может изменить взаиморасположение индуктора и приемника. Поскольку внутри банки находятся только катушки, полупроводники находятся снаружи, температурные скачки при изменении давления на выходные параметры не влияют. Сигнал с приемника наблюдается на емкостном входе осциллографа.
Вдуваем и отсасываем воздух из банки. На осциллографе наблюдаются соответствующие возрастанию и уменьшению давления всплески выходного напряжения.
Вывод: Изменение количества носителей магнитных моментов при увеличении и уменьшении давления воздуха изменяет потокосцепление, наблюдаемое на осциллографе.
Это способ измерения, например, артериального давления безинерционный и безгистерезисный.
Эксперимент 2
Считается, что в жидкостях и твердых телах электромагнитные волны не распространяются. Воздух - смесь азота и кислорода - парамагнетики, а вода является диамагнетиком ( И.М. Дубровский и др. Справочник по физике 1986 г. Таблица 84 ). Эксперимент сравнит взаимодействие между индуктором и приемником в воде и в воздухе.
Индуктор и приемник ( Рис. 2 ) покрываются полиэтиленовым компаундом для надежной гидроизоляции и жестко закрепляются на конструкции соосно на расстоянии 20 мм . В приемнике измеряется ток цифровым амперметром Щ4313 , выходная цепь приемника шунтирована резистором 43 кОм и емкостью 1 мкФ , а ток (обеспечивает низкое входное сопротивление измерителя) измеряется параллельно этой цепи для исключения паразитных шумов и наводок. Конструкция из жестко скрепленных между собой индуктора и приемника попеременно погружается из воздуха в воду, и в обоих случаях проводятся замеры выходного напряжения на приемнике. Питание индуктора U = 2В от стабилизированного источника.
На выходе наблюдается показание в воздухе 0.430 мА в среднем, и в воде 0.436 мА . При измерении напряжения на тех же условиях наблюдается в воздухе и воде одинаковое показание 0.910 В .
Вывод: воздух - смесь парамагнетиков азота и кислорода - создает одинаковое потокосцепление, как и вода - диамагнетик, но энергия на выходе примерно одинаковая, что подтверждает гипотезу о переносе энергии кивками магнитных моментов окружающего качер вещества.
Это способ анализа состава жидкостей.
Эксперимент 3
Известно, что в металлах, находящихся вблизи проводников с переменными токами, возникают индуцированные вихревые токи, препятствующие возникновению токов, их вызывающих. На этом свойстве основано экранирование источников переменных токов металлами. Если от магнитного поля, созданного качером , нельзя экранировать приемник, то можно предположить, что потокосцепление переносится кивками вещества, составляющего экран.
Катушка приемника ( Рис. 2 ) полностью заворачивается со всех сторон пищевой алюминиевой (парамагнетик) фольгой (можно заворачивать и индуктор, но при этом искажаются его колебания).
При нулевой дистанции между индуктором и приемником через 10 слоев фольги в приемнике напряжение обнаруживается вольтметром, через 8 слоев амперметром (нагрузки те же, что и в Эксперименте 2 ). Через два слоя фольги выходной сигнал на амперметре 0.4 мА и уменьшается с дистанцией, т.е. как через слой воды в 2 см .
Если индуктор расположен в центре с одной стороны, а приемник в центре но с другой, то через фольгированный с двух сторон медью текстолит (диамагнетик) толщиной 0.5 мм , размерами 20 х 15 см обнаруживается сигнал вольтметром в милливольтовом пределе.
Вывод: несмотря на полное экранирование (несколько слоев), исключающее диффракцию, энергия от индуктора передается через магнитные моменты вещества алюминия и меди.
Эксперимент 4
Известно, что ферромагнитные сердечники, увеличивая магнитную проницаемость пространства между индуктором и приемником, существенно увеличивают энергию трансформации. По сути, в этом случае происходит перенос энергии через вещество ферромагнетика, и в процессе участвуют магнитные домены. А если рядом, вне катушек, установить лист металла не ферромагнетика, то в нем должны образоваться вихревые токи, которые должны препятствовать возникновению токов индуктора и уменьшать их.
Индуктор и приемник ( Рис. 2 ) устанавливаются соосно и закрепляются полиэтиленовыми стойками на расстоянии 4 см . На приемнике наблюдается сигнал 85 мкА . При приближении к этой конструкции с одного бока алюминиевой фольги сигнал увеличивается до 250 мкА , а при приближении медной фольги до 140 мкА .
Вывод: в первичном состоянии энергия передается приемнику через магнитные моменты атомов азота и кислорода, приближение металлов с разнознаковой магнитной проницаемостью приводит к одинаковым результатам, а именно, повышению энергии на выходе, что противоречит изначальному предположению о снижении энергии выхода. Это означает, что в переносе энергии участвуют магнитные моменты вещества меди и алюминия.
Эксперимент 5
Если уменьшить вакуумным насосом количество носителей кивков, то ожидается уменьшение выходного сигнала.
Испытание проводилось в вакуумной камере опытного завода МЭИ и показало следующие результаты.
Индуктор и приемник ( Рис 2 ) соединены жесткими полиэтиленовыми стяжками с двух сторон на расстоянии 2 см , Uп = 2В .
Вся конструкция соединена одножильными проводами с разъемом вакуумной камеры и погружена в стеклянный стакан. Выходное напряжение измерялось цифровым вольтметром. Давление контролировалось электронным паскалеметром. Откачка производилась в течение двух часов, и замеры проводились каждые 10 минут . За это время наблюдалось изменение выходного сигнала от 1.034В до 1.000 В . За это время произошло изменение давления с от 100 до 10 Па . При таком изменении давления число молекул азота в объеме уменьшается с 23 до 19 порядка. После открытия камеры наблюдался возврат выходного сигнала до 1.026 В
Вывод: уменьшение количества носителей магнитных моментов уменьшает выходное напряжение.
Эксперимент 6
В итоговую формулу закона не входят размеры катушек индуктора и приемника.
Чтобы убедиться, верен ли закон при различных размерах катушек, изготавливаются катушки приемников в 3 и 10 раз больше размеров индуктора.
Наблюдается линейное изменение выходного сигнала при соосном удалении индуктора и приемника. Нелинейности наблюдаются только при сдвиге.
При приближении индуктора к проводам увеличенной приемной катушки напряжение выхода с приемника резко увеличивается, и почти скачком уменьшается до нуля, если провода катушки приемника пересекают катушку индуктора по осевой линии.
Вывод: закон изменения выходного напряжения при передаче энергии через магнитные моменты атомов не зависит от размеров катушек индуктивностей.
ЛІТЕРАТУРА
Явление передачи энергии индуктивностей через магнитные моменты вещества, находящегося в окружающем пространстве, и его применение. - М.: МетаСинтез, 2003 - 20 с.ISBN 5-901569-05-9
