ВИНАХІД
Патент Російської Федерації RU2187759

ПІЧ для спалювання твердих відходів

ПІЧ для спалювання твердих відходів

Ім'я винахідника: Торощин І.В .; Чеботарьов В.М.
Ім'я патентовласника: Федеральне державне унітарне підприємство "Сибірський хімічний комбінат"
Адреса для листування: 636000, Томська обл., М Сіверськ, Сибірський хімічний комбінат, НІКИ
Дата початку дії патенту: 2000.09.27

Винахід відноситься до пристроїв для термічного розкладання і спалювання невеликих кількостей твердих кускових виробничих відходів, що містять цінні компоненти, і може бути використано в хімічній, радіохімічного і ін. Галузях промисловості. Піч складається з корпусу з теплоізоляцією, в якому розташовані нагрівачі і рухома решітка, виконана у вигляді набору гратчастих корзин з противагами, шарнірно закріплених на зубах колеса, що обертається приводним валом, і взаємодіючих з встановленими в корпусі печі механізмами їх перекидання, виконаними у вигляді висувних упорів, тяг і осей. Піч оснащена зольником з додатковою стулковий колосникових гратами, забезпеченою механізмом для її управління, і патрубками підведення нагрітого повітря, має патрубки для введення відходів, підведення повітря і виведення залишкових продуктів згоряння. Технічний результат: більш повне і інтенсивне згорання відходів, тому що забезпечується багаторазове ворушіння і проходження їх через зони нагрітих газових потоків, що дозволяє істотно підвищити ефективність роботи печі.

ОПИС ВИНАХОДИ

Винахід відноситься до пристроїв для термічного розкладання і спалювання невеликих кількостей твердих кускових виробничих відходів, що містять цінні компоненти, і може бути використано в хімічній, радіохімічного і інших галузях промисловості.

Відомо пристрій для спалювання кускового палива (а.с. СРСР N 1087088, F 23 Н 9/02, 1980 г.), що містить корпус, в якому розміщена решітка, виконана у вигляді горизонтального барабана, встановленого на опорах і забезпеченого валом, сполученим з механізмом обертання. Кусковое паливо через завантажувальний бункер надходить на обертовий барабан, що складається з щільно прилеглих один до одного трубчастих елементів, на зовнішніх ділянках яких є отвори для підведення повітря. Газоподібні продукти згоряння виводяться через патрубок, а шлак при обертанні барабана падає в зольник.

У цьому пристрої час знаходження спалюваних шматків в камері згоряння обмежена швидкістю обертання барабана, при цьому використовується тільки його частину бічної поверхні, що призводить до неповного згоряння палива.

Відомо пристрій для спалювання відходів (а.с. СРСР N 1135968, F 23 G 5/00, 1980 г.), прийняте за прототип.

Пристрій містить корпус, в якому розміщені решітка, кільцевої зольник, нагрівач, патрубки для введення відходів, підведення повітря і виведення продуктів спалювання. Решітка виконана у вигляді конуса, складеного з фігурних кілець з утворенням щілин між ними, і обертається за допомогою вала від приводу. Нагрівач виконаний у вигляді паливних форсунок, розміщених над гратами.

У цьому пристрої відходи надходять з бункера на колосникові грати і спалюються під дією високотемпературних потоків повітря, що надходять через щілини в колосникових гратах. Конусность колосникових грат підбирається в залежності від необхідної повноти спалювання, обумовленої часом знаходження на ній відходів. Зола видаляється через зольник, а димові гази через патрубок - в димову трубу.

Такий пристрій недостатньо ефективно, особливо при спалюванні неоднорідних за величиною та складом відходів, що вимагають для більш повного спалювання використання колосникових грат різної конусності.

Метою винаходу є створення конструкції печі, що забезпечує найбільш повне спалювання і дожигание як однорідних, так і неоднорідних за величиною та складом твердих відходів.

Поставлена ​​мета досягається тим, що піч містить корпус з теплоізоляцією, в якому розташовані нагрівачі і рухома решітка, виконана у вигляді набору гратчастих корзин з противагами, шарнірно закріплених на зубах колеса, що обертається приводним валом і взаємодіючих з встановленими в корпусі печі механізмами їх перекидання, виконаними у вигляді висувних упорів, тяг і осей, піч оснащена зольником з додатковою стулковий колосникових гратами, забезпеченою механізмом для її управління і патрубками підведення нагрітого повітря, має патрубки для введення відходів, підведення повітря і виведення залишкових продуктів згоряння.

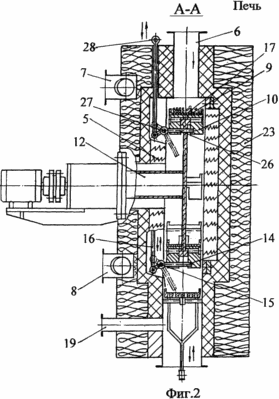

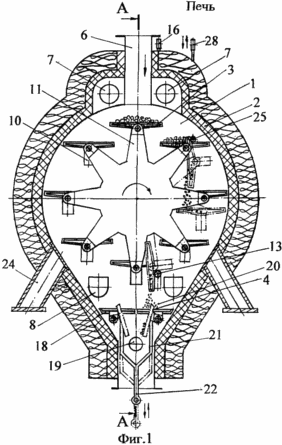

Конструкція печі зображена на фіг.1 (в розрізі), на фіг.2 дано перетин А-А на фіг.1.

ПІЧ для спалювання твердих відходів ПІЧ для спалювання твердих відходів

Штрихпунктирними (з двома точками) лініями зображені проміжні положення корзин в моменти взаємодії їх з механізмами перекидання.

Піч містить корпус 1 з теплоізоляцією 2, в якому розміщені решітка 3, зольник 4, електронагрівачі 5, патрубок для завантаження відходів 6, патрубки підведення повітря 7, патрубки виведення газоподібних продуктів спалювання 8. Колосникові грати 3 виконана у вигляді набору гратчастих кошиків 9, кожна з яких забезпечена противагою 10, шарнірно закріплених на зубцях колеса 11, розміщеному на приводному валу 12 і взаємодіючих з встановленим в корпусі 1 над зольником 4 нижнім механізмом перекидання 13 кошиків 9, виконаному у вигляді упору 14, осі 15 і тяги 16. в кошику 9 є наскрізні щілини 17 для проходу повітря. Розташований в нижній частині корпусу 1 зольник 4 оснащений додатковою стулковий колосникових гратами 18 і патрубком 19 для підведення свіжого нагрітого повітря, утворюючи в сукупності камеру допалювання 20, при цьому решітка 18 забезпечена механізмом для її управління 21 за допомогою тяги 22.

Зовні корпус печі забезпечений теплоізоляційним кожухом 23. Для установки печі служать опори 24. При спалюванні твердих відходів, які потребують більш інтенсивного ворошіння і перемішування, у верхній частині корпусу 1 вбудований, по крайней мере, ще один механізм перекидання 25 кошиків 9, що складається з висувного упору 26, осі 27 і тяги 28, що забезпечує почергове пересипання матеріалів з одного кошика в іншу.

ПІЧ працює наступним чином

Тверді кускові відходи через дозатор (не показаний) порційно завантажуються зверху в кошики 9 колосникових грат 3, які при повільному обертанні (0,5-1 об. / Хв) зубчастого колеса 11 по черзі підводяться під завантажувальний патрубок 6. Завантажені відходи підсушують і прогартовуються з допомогою електронагрівачів 5 при одночасній подачі в зону горіння через патрубок 7 нагрітого повітря. Виконання колосникових грат 3 у вигляді рухливих ґратчастих кошиків 9 з противагою 10 дозволяє безперервно переміщати і перемішувати відходи в зоні горіння до необхідного їх вигоряння. Повітря, проходячи крізь щілини 17 колосникових решіток 3, пронизує шар відходів, аерується їх, забезпечуючи вигорання горючих компонентів. Вивантаження золи з кошиків 9 виробляється за допомогою механізму перекидання 13 за допомогою висування упору 14, розташованого на осі 15 за допомогою тяги 16, при цьому корзина, зачіпаючи противагою 10 за упор 14, повільно повертається, зола і недогарки висипаються в зольник 4, оснащений стулковий колосникових гратами 18, під яку через патрубок 19 підводиться свіжий нагріте повітря, що сприяє їх Спалювання. Зола і недогарки, періодично вивантажується в контейнер (не показаний), можуть бути спрямовані на подальшу переробку, наприклад, для вилучення цінних компонентів. Вивантаження золи здійснюється за допомогою механізму управління 21 стулковий колосникових гратами 18 шляхом переміщення зверху вниз тяги 22. Газоподібні продукти горіння виводяться через патрубки 8 на газоочистку. Інтенсивне ворушіння відходів здійснюється з використанням верхнього механізму перекидання 25, за допомогою якого повертаються кошика 9 при взаємодії їх з упором 26, що переміщуються тягою 28. недогоревшей відходи черзі пересипаються з вишерасположенной кошика в нижню, при цьому відходи всебічно обдуваються потоками нагрітого повітря, що сприяє їх більш інтенсивному згорянню.

При використанні запропонованої конструкції печі для спалювання твердих відходів здійснюється більш повне і інтенсивне згорання відходів, тому що забезпечується багаторазове ворушіння і проходження їх через зони нагрітих газових потоків, що дозволяє істотно підвищити ефективність роботи печі.

ФОРМУЛА ВИНАХОДУ

1. Піч для спалювання твердих відходів, що включає корпус, в якому розміщені обертається від приводного вала решітка, зольник і нагрівач, патрубки для введення відходів, підведення повітря і виведення газоподібних і твердих продуктів спалювання, що відрізняється тим, що решітка виконана у вигляді набору ґратчастих кошиків з противагами, шарнірно закріплених на зубчастому колесі, розміщеному на приводному валу, і взаємодіючих з встановленими в корпусі печі механізмами їх перекидання, а в зольнику розміщена профільна решітка.

2. Піч за п. 1, яка відрізняється тим, що кожен механізм перекидання кошиків виконаний у вигляді комбінації поворотного упору, осей і тяги.

3. Піч по п.1, що відрізняється тим, що профільна решітка забезпечена механізмом управління нею, що складається з осей і тяг.

4. Піч по п.1, що відрізняється тим, що камера допалювання забезпечена патрубком підведення свіжого повітря під стулковими колосникові грати.
