ВИНАХІД
Патент Російської Федерації RU2098481
ПОБУТОВИЙ метатенка
Ім'я винахідника: Тумченок Віктор Гнатович
Ім'я патентовласника: Тумченок Віктор Гнатович
Адреса для листування:
Дата початку дії патенту: 1995.02.28
Використання: анаеробна очищення стоків і утилізація углеродазотсодержащіх твердих побутових відходів в індивідуальних будинках, віддалених від централізованих мереж тепло-електропостачання і каналізації. Суть винаходу: побутової метантенк містить корпус з перегородками камер кислого, нейтрального, лужного, метанового бродіння, розміщене між патрубками завантаження і вивантаження середовищ переміщуючий пристрій, що включає приводний вал з лопатями, і теплообмінний пристрій термостатування процесу бродіння. Теплообмінний пристрій виконано у вигляді концентрично встановлених поза корпусом зовнішньої і внутрішньої труб, причому зовнішня виконана з розширювальним посудиною в верхній частині і її внутрішня порожнина з'єднана з занурювальним водяним нагрівачем, розміщеним у внутрішній порожнині корпуса метантенка, а внутрішня труба сіткою, під якою розміщено пальник, повідомлена з патрубком відведення біогазу з газової порожнини через гідравлічний затвор, а над сіткою розміщена засипка із залізних стружок, причому вгорі внутрішня труба з'єднана з атмосферою приміщення, в якому встановлений метантенк.
ОПИС ВИНАХОДИ
Винахід відноситься до анаеробної очистки стоків та утилізації вуглець-азотовмісних твердих побутових відходів і може бути використано в індивідуальних будинках, віддалених від централізованих мереж тепло-електропостачання і каналізації.
Відомий метантенк, що містить вертикальний корпус з технологічними перегородками і патрубками підведення і відведення середовищ /с.40, рис. 8, Янко В.Г. Янко Ю.Г. Обробка стічних вод і осаду в метантенках, Київ, 1978 /, в якому низький ступінь розпаду беззольной органіки і відповідно невисокий вихід біогазу.
Відомий метантенк, що містить корпус з перегородками камер кислого, нейтрального, лужного, Матанова бродіння, розміщене між патрубками завантаження і вивантаження середовищ переміщуючий пристрій, що включає приводний вал з лопатями і теплообмінний пристрій термостатування процесу бродіння, змонтоване в корпусі, в якому високі економічні витрати на термостатирование процесу бродіння, що знижує ефективність роботи метантенка.
Мета винаходу підвищення ефективності роботи метантенка можливою завдяки тому, що теплообмінний пристрій виконано у вигляді концентрично встановлених поза корпусом зовнішньої і внутрішньої труб, причому зовнішня виконана з розширювальним посудиною в верхній частині і порожнину повідомлена з занурювальним водяним нагрівачем у внутрішній порожнині метантенка, а внутрішня труба забезпечена сіткою , під якою розміщено пальник, повідомлена з патрубком відведення біогазу з газової порожнини метантенка через гідравлічний затвор, а над сіткою розміщена засипка із залізних стружок, причому вгорі внутрішня труба з'єднана з атмосферою приміщення, в якій встановлено метантенк, виконаний без ізоляції корпусу.
Процеси бродіння виконують при температурі повітря в приміщенні, в якому встановлено метантенк, порядку 18-24 o C, для виключення коливань температури, що перевищує 1-3 o C на добу, здійснюють одночасний нагрів субстрату водою з зовнішньої труби, повідомленої з занурювальним водяним нагрівачем і повітря приміщення, продуктами згоряння біогазу у внутрішній трубі, заповненої засипанням із залізних стружок, що підвищує термохимический розпад продуктів згоряння до водяної пари і двоокису вуглецю, що забезпечує санітарно-гігієнічні умови в приміщенні.
 |
 |
 |
|

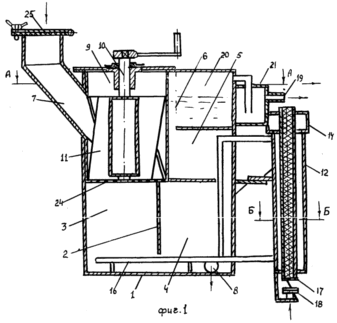

На фіг. 1 представлений поздовжній розріз метантенка, на фіг. 2 розріз А-А на фіг. 1; на фіг. 3 розріз Б-Б на фіг. 1.
Побутовий метантенк містить корпус 1 з перегородками 2 камер: 3 кислого, 4 нейтрального; 5 лужного; 6 метанового бродіння, розміщене між патрубками 7 завантаження і 8 вивантаження середовищ, переміщуючий пристрій 9, що включає приводний вал 10 з лопатями 11 і теплообмінний пристрій термостатування процесу бродіння. Теплообмінний пристрій виконано у вигляді концентрично встановлених поза корпусу 1 зовнішньої 12 і внутрішньої 13 труб, причому зовнішня 12 виконана з розширювальним посудиною 14 у верхній частині і її порожнину 15 з'єднана з занурювальним водяним нагрівачем 16, розміщеному у внутрішній порожнині корпуса 1 метантенка, в внутрішня труба 13 забезпечена сіткою 17, під якою розміщено пальник 18, повідомлена з патрубком 19 відведення біогазу з газової порожнини 20 через гідравлічний затвор 21, а над сіткою 17 розміщена засипка 22 із залізних стружок, причому вгорі внутрішня труба 13 повідомлена з атмосферою приміщення, в якому встановлений метантенк, виконаний без ізоляції корпусу 1. Корпус пристроями, 9 виконаний на внутрішній боковій поверхні з виступами 23 і перфорованим днищем 24, повідомляють його з камерою 3 кислого бродіння, а завантажувальний патрубок 7 виконаний з кришкою 25.
ПОБУТОВИЙ метатенка працює наступним чином
Фекально-побутові стоки, вуглець-азотсодержащие відходи / гній, послід, рослинні залишки, відходи переробки овочів і фруктів, рослинні залишки, листової опад, макулатуру і т.д. / при відкритій кришці 25 завантажують через патрубок 7 в переміщуючий пристрій 9 і подрібнюють при обертанні приводного вала 10 між гвинтовими лопатями 11 і виступами 23, розміщеними на бічній поверхні, причому лопаті 11 і виступи 23 встановлені під кутом один до одного, що забезпечує подрібнення суспензій до розмірів частинок порівнянних з розмірами мікроорганізмів в камерах 3, 4, 5 і 6 бродіння, причому суспензії переходять з пристроями, 9 в камеру 3 кислого бродіння через перфоровані днище 24. Біогаз збирають в газовій порожнини 20 і відводять споживачеві через гідравлічний затвор 21 по патрубку 19. Періодично частина біогазу, направляють в пальник 18 і теплом згоряння нагрівають на сітці 17 засипку 22 із залізних стружок і від неї воду в порожнині 15, яка з'єднана з занурювальним нагрівачем 16, розміщеному в корпусі 1, причому нагрів здійснюють в умовах природної циркуляції води. Описане термостатирование забезпечує ККД теплообмінного пристрою близько 100% Відпрацьовану масу виводять через патрубок 8. Завантаження, подрібнення суспензій, розвантаження, термостатирование здійснюють періодично. Перемішування в камерах 3, 4, 5 і 6 здійснюють при струшуванні корпусу 1.
Побутовий метантенк вирішує екологічні проблеми навколо індивідуальних будинків, забезпечує власників біогазом для потреб опалення, приготування їжі, нагрівання води, освітлення з одночасним виробленням біодобрива, що не має запаху і за своїми якісними показниками еквівалентного 3-4 тоннам комплексного мінерального добрива, але вільного від домішок важких металів, властивих фосфорним.
ФОРМУЛА ВИНАХОДУ
Побутовий метатенка, що містить корпус з перегородками камер кислого, нейтрального, лужного, метанового бродіння, розміщене між патрубками завантаження і вивантаження середовищ переміщуючий пристрій, що включає приводний вал з лопатями, і теплообмінний пристрій термостатування процесу бродіння, змонтоване в корпусі, який відрізняється тим, що теплообмінний пристрій виконано у вигляді концентрично встановлених поза корпусом зовнішньої і внутрішньої труб, причому зовнішня виконана з розширювальним посудиною в верхній частині, внутрішня порожнина з'єднана з занурювальним водяним нагрівачем, розміщеним у внутрішній порожнині метатенка, внутрішня труба забезпечена сіткою, під якою розміщено пальник, повідомлена з патрубком відведення біогазу з газової порожнини метатенка через гідравлічний затвор, а над сіткою розміщена засипка із залізних стружок, причому вгорі внутрішня труба з'єднана з атмосферою приміщення, в якому встановлений метатенка.
