ВИНАХІД
Патент Російської Федерації RU2093070

ПРИСТРІЙ ДЛЯ ОСЛАБЛЕННЯ БОЛЮ

Ім'я винахідника: Бутуханов В.В.
Ім'я патентовласника: Східно-Сибірський філія Сибірського відділення АМН РФ Інноваційний медичний центр "КОРПСАН"
Адреса для листування:
Дата початку дії патенту: 1992.06.05

Винахід відноситься до галузі медицини, зокрема до терапії і невропатології, і може бути використано при лікуванні різних захворювань, що супроводжуються вегето-судинними порушеннями, із застосуванням біологічного зворотного зв'язку (БОС) і електростимуляції.

Технічний результат - підвищення терапевтичного ефекту за рахунок одночасного впливу на пацієнта саморегулівної релаксації м'язів під контролем БОС і інактивації тригерних точок електричними імпульсами з параметрами, близькими до параметрів біопотенціалів органів і тканин. Пристрій для ослаблення болю складається з двох груп електродів, перші з яких є датчиками м'язової активності пацієнта, підсилювача, інтегратора, який підключений до пороговому елементу, який з'єднаний послідовно з мультивібратором, генератором інфранізких частот і з електродами другої групи. Індикатор міосігналов з'єднаний з входом порогового пристрою.

ОПИС ВИНАХОДИ

Винахід відноситься до галузі медицини, зокрема до терапії і невропатології, і може бути використано при лікуванні різних захворювань, що супроводжуються вегето-судинними порушеннями, із застосуванням біологічного зворотного зв'язку (БОС) і електростимуляції.

Відомі електронні пристрої, модулятори для лікування мігрені і відповідні їм способи, що включають подачу чрескожной електронної хвилі між електродами, встановленими на відповідні точки, що складається з високочастотної електричної хвилі з низькочастотної амплітудною модуляцією.

Відомо пристрій для отримання стимулюючого сигналу для ослаблення болю в м'язових тканинах і його застосування. Пристрій має три електроди: активний, пасивний і заземлення. Крім того, два периферичних електрода з'єднані провідниками з блоком управління. Блок управління підсилює електроміографічний сигнал, перетворюючи його в стимулюючий.

Відомо електронний пристрій і спосіб ослаблення болю при мігрені, що включає модулятор, що стимулюють електроди і генератор. Електронний пристрій забезпечує черезшкірне вплив електричних коливань на організм пацієнта з метою протидії відчуттям, обумовленим мігренню.

Основним недоліком вищеописаних аналогів є відсутність біологічного зворотного зв'язку (БОС), що повністю виключає участь хворого в процесі лікування, а й вплив на пацієнта імпульсами, параметри яких не відповідають біопотенціалів органів і тканин організму.

Найбільш близьким до пропонованого пристрою є пристрій, що містить стандартний електроміограф, індикатор і звуковий генератор. Недоліком відомого пристрою є те, що не забезпечується належний терапевтичний ефект, тому що не знижується збудливість тригерних точок, що викликають біль тієї або іншої локалізації.

Таким чином, з аналізу існуючого рівня техніки виявлено, що існуючі методи і пристрої забезпечують зниження болю за допомогою БОС, релаксації, електростимуляції. Однак всі ці технічні рішення мають істотні недоліки, а саме: всі вони забезпечують низький терапевтичний ефект за рахунок відсутності впливу на точки, які запускають хворобливий стан м'язи (тригерні точки).

Поставлена ​​задача забезпечення підвищення терапевтичного ефекту шляхом інактивації тригерних точок.

Завдання вирішена тим, що для досягнення ослаблення болю на тригерні точки впливають електричними сигналами з параметрами, близькими до параметрів біопотенціалів органів і тканин, при одночасній довільної релаксації пацієнтом м'язів за допомогою біологічного зворотного зв'язку. Як сигнал зворотного зв'язку використовується міосігнал.

Пристрій для ослаблення болю, що включає ланцюг послідовно з'єднаних між собою підсилювача міосігналов з датчиками, інтегратора, індикаторів міосігналов, додатково має з'єднані послідовно граничний пристрій, мультивибратор і генератор інфранізких частот з електродами, при цьому вихід інтегратора з'єднаний з входом порогового пристрою.

Граничне пристрій забезпечує появу сигналу на його виході при появі певної напруги на його вході, що забезпечує роботу світлового індикатора. Мультивибратор забезпечує управління роботою генератора інфранізких частот при появі сигналу з порогового пристрою. Їх взаємозв'язок забезпечує вплив на пацієнта біологічного зворотного зв'язку. Генератор інфранізких частот виробляє сигнали інфранизьких частоти, промодулірованной по амплітуді за випадковим законом і забезпечує при взаємодії з іншими елементами пристрою анальгезию міофасциальних точок і поліпшення мікроциркуляції в тканинах.

З аналізу існуючого рівня техніки не виявлено пристрій, що характеризується ознаками, ідентичними всім істотним ознаками запропонованого пристрою. Всі ознаки є суттєвими і необхідними в досягненні технічного і терапевтичного результату. Таким чином, запропоноване пристрій відповідає критерію винаходу "новизна".

Нововведені елементи пристрою широко відомі, проте їх взаємозв'язок з іншими елементами схеми і взаємодію всіх елементів схеми забезпечує при використанні пристрою нову властивість інактивацію порушених тригерних точок. Саме одночасний вплив на пацієнта по двох каналах: саморегулівної релаксації м'язів пацієнтом під контролем БОС плюс інактивація тригерних точок за допомогою імпульсів з параметрами биопотенциалов органів і тканин не тільки швидше і на більш тривалий термін звільняє пацієнта від болю, пов'язаних з гіпертонусом м'язів, а й нормалізує його артеріальний тиск, що забезпечує досягнення ефективного терапевтичного лікування.

До теперішнього часу вищеназване властивість не забезпечувалося легалізованих приладів, а було виявлено та здійснено автором, що відповідає рівню винахідництва.

Для реалізації запропонованого пристрою досить використання відомих засобів, описаних в матеріалах заявки, для фахівця середнього рівня. Можливе використання даного пристрою в практичній охороні здоров'я, амбулаторіях, профілакторіях, домашніх умовах. Таким чином, пристрій є промислово придатним.

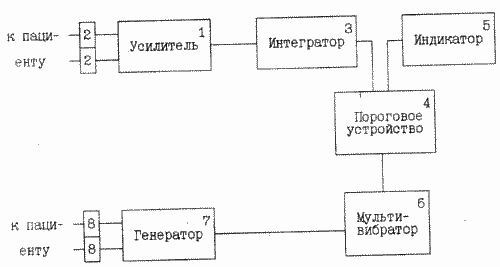

Пристрій для ослаблення болю складається з підсилювача міосігналов 1 з датчиками 2 (див. Креслення). Підсилювач 1 з'єднаний зі входом інтегратора 3, який, в свою чергу, підключений до пороговому влаштуванню 4. Граничне пристрій 4 пов'язане з входом світлового індикатора 5.

Приклад конкретної роботи пристрою при лікуванні пацієнта. Пацієнта поміщають в зручне крісло. Лікар за допомогою хворого визначає локалізацію болю і накладає пару електродів (2) пристрою на м'язи больовий області (див. Додаток до заявки фіг. 1), другу пару електродів (8) на відповідні тригерні точки. Потім дається інструкція, якими стратегіями користуватися для довільного управління м'язовим тонусом. Хворому надається можливість методом аутотренінгу знайти таке функціональний стан, при якому починають розслаблятися м'язи. При включенні пристрою відбувається реєстрація електричної активності м'язів. Міосігнали з електродів (2) через підсилювач (1) подаються на інтегратор (3), де вони перетворюються і надходять на порогове пристрій (4). При перевищенні деякої граничної величини, а саме 25 + 1,2 мкВ, міосігнал надходить на індикатор 5, тобто перетвориться в світловий сигнал, і мультивібратор (6). Індикатор (5) загоряється, а мультивибратор (6) одночасно включає генератор інфранізких частот (7). З підвищенням тонусу м'язів частота миготіння індикатора (5) збільшується. Хворий методом аутотренінгу домагається найбільш повного розслаблення м'язів, яке контролюється за допомогою індикатора (5). Одночасно розслаблення м'язів досягається за допомогою генератора інфранізких частот (7), за допомогою якого проводять стимуляцію відповідних точок тригерних. Додатковий вплив електричними імпульсами з параметрами, близькими до параметрів біопотенціалів органів і тканин, за допомогою якого відбувається незалежно від хворого додаткова інактивація тригерних точок, значно підвищує ефективність лікування і зняття болів.

Таким чином, використання пристрою для ослаблення болю забезпечує ефективний вплив на організм при одночасному впливі біологічного зворотного зв'язку і електричної стимуляції тригерних точок і м'язів, що призводить до розслаблення м'язів, поліпшення процесів мікроциркуляції, аналгезії міофасциальних точок. За рахунок цього знижуються і знімаються болі, спостерігається стійкий ефект, скорочується медикаментозне вплив. Автономне живлення, простота експлуатації, портативність дозволяє використовувати пристрій в будь-яких умовах.

ФОРМУЛА ВИНАХОДУ

Пристрій для ослаблення болю, що містить першу групу електродів, які є датчиками м'язової активності пацієнта, підключену через підсилювач до входу інтегратора, і індикатор міосігналов, що відрізняється тим, що воно додатково забезпечено з'єднаними послідовно пороговим елементом, мультивібратором і генератором інфранізких частот, вихід якого підключений до другої групі електродів, розміщених в зоні підлягають стимуляції тригерних точок пацієнта, причому вхід порогового елемента з'єднаний з виходом інтегратора, а його вихід з входом індикатора.

Версія для друку
Дата публікації 08.11.2006гг
