ВИНАХІД
Патент Російської Федерації RU2147356

СПОСІБ РОБОТИ СИСТЕМИ ТЕПЛОПОСТАЧАННЯ

Ім'я винахідника: Шарапов В.І .; Пазушкін П.Б.
Ім'я патентовласника: Ульяновський державний технічний університет
Адреса для листування: 432027, Ульяновськ, Вул.Північна Вінець, 32, Ульяновський державний технічний університет, проректору з НДР
Дата початку дії патенту: 1998.09.11

Винахід може бути використано в області теплоенергетики. Спосіб роботи системи теплопостачання полягає в тому, що споживачеві подають мережеву воду, яку нагрівають послідовно в нижньому і верхньому мережевих подогревателях теплофикационной турбіни, втрати мережної води заповнюють підживлювальної водою, яку перед подачею в теплову мережу нагрівають і деаерують під вакуумом. Нагрівання підживлювальної води перед вакуумної деаерацією виробляють мережною водою, яку відбирають для цієї мети після нижнього мережевого підігрівача турбіни. Технічний результат - підвищення надійності і економічності способу теплопостачання.

ОПИС ВИНАХОДИ

Винахід відноситься до області теплоенергетики і може бути використано в установках для підготовки підживлювальної води систем теплопостачання.

Відомі способи роботи системи теплопостачання, за якими споживачам тепла подають нагріту мережеву воду, втрати мережної води в тепломережі заповнюють підживлювальної водою, яку перед подачею в тепломережу нагрівають у вбудованому пучку конденсатора турбіни, декарбонізіруют і деаерують (а.с. 1366656 - даний аналог прийнятий в як прототип). Застосування прототипу дозволяє підтримувати протягом усього року температуру води, використовуваної в якості гріючого агента для вакуумного деаератора, на рівні 90-100 ^{o C.}

Недоліком прототипу і аналогів є знижена надійність теплопостачання через неможливість забезпечити достатній підігрів підживлювальної води після вбудованого пучка конденсатора, необхідний для хімводоочищення та ефективної деаерації. Нагрівання вихідної води після вбудованого пучка конденсатора залежить від сезонних перепусток пара в конденсатор і коливається в межах 10-30 ^{o C,} а для нормальної роботи вузла хімводоочищення і вакуумного деаератора нагрів повинен складати 40-50 ^{o C.}

Технічний результат винаходу - підвищення надійності та економічності теплопостачання за рахунок забезпечення технологічно необхідного підігріву підживлювальної води перед вакуумним деаератором при використанні низько потенційного теплоносія.

З цією метою запропоновано спосіб роботи системи теплопостачання, за яким споживачеві подають мережеву воду, яку нагрівають послідовно в нижньому і верхньому мережевих подогревателях теплофикационной турбіни, втрати мережної води заповнюють підживлювальної водою, яку перед подачею в теплову мережу нагрівають і деаерують під вакуумом, що відрізняється тим, що нагрів підживлювальної води перед вакуумної деаерацією виробляють мережною водою, яку відбирають для цієї мети після нижнього мережевого підігрівача турбіни.

Розглянемо конкретний приклад реалізації способу

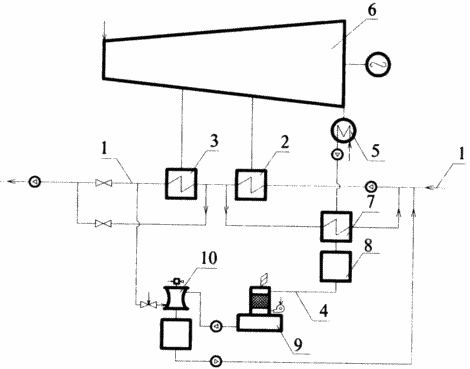

На кресленні показана схема теплопостачальної установки, яка пояснює спосіб. Установка складається з включених в мережевий трубопровід 1 нижнього 2 і верхнього 3 мережевих підігрівачів і включених в трубопровід підживлювальної води 4 вбудованого пучка конденсатора 5 турбіни 6, водо-водяного підігрівача 7, вузла хімводоочищення 8, декарбонізатора 9 і вакуумного деаератора 10, що гріє агентом для якого служить мережева вода після верхнього мережевого підігрівача 3. Трубопровід підживлювальної води 4 з'єднаний з трубопроводом мережної води 1 до нижнього мережевого підігрівача 2.

Відповідно до запропонованого способом зворотну мережеву воду нагрівають з 40-70 o C до 90-100 o C в нижньому 2 і верхньому 3 мережевих подогревателях. Втрати мережної води в тепломережі заповнюють підживлювальної водою, яку після вбудованого пучка конденсатора турбіни нагрівають до 40-50 o C мережною водою, відібраної після нижнього мережевого підігрівача 2 в водо-водяному підігрівачі 7. Далі подпиточной воду пом'якшують в вузлі хімводоочищення, декарбонізіруют в декарбонізатор 9 і деаерують в вакуумному деаератори 10, після чого подають в мережевий трубопровід 1. Оскільки температуру мережевої води після верхнього мережевого підігрівача підтримують протягом всього року 90-100 o C, температура води за нижнім мережевим підігрівачем (65-85 o C) достатня для підігріву до 40-50 o C вихідної води. Таким чином, запропоноване рішення дозволяє підвищити надійність і економічність теплопостачання завдяки ефективній обробці підживлювальної води при використанні для підігріву води, отриманої від пара низько потенційного нижнього відбору турбіни.

Новизна і винахідницький рівень заявленого рішення зумовлені новою технологією проведення операції нагріву підживлювальної води перед вакуумної деаерацією: нагрів підживлювальної води виробляють мережною водою, яку відбирають для цієї мети після нижнього мережевого підігрівача турбіни.

ФОРМУЛА ВИНАХОДУ

Спосіб роботи системи теплопостачання, за яким споживачеві подають мережеву воду, яку нагрівають послідовно в нижньому і верхньому мережевих подогревателях теплофикационной турбіни, втрати мережної води заповнюють підживлювальної водою, яку перед подачею в теплову мережу нагрівають і деаерують під вакуумом, що відрізняється тим, що нагрівання підживлювальної води перед вакуумної деаерацією виробляють мережною водою, яку відбирають для цієї мети після нижнього мережевого підігрівача турбіни.
