ВИНАХІД
Патент Російської Федерації RU2096691
ВСТАНОВЛЕННЯ ДЛЯ ОТРИМАННЯ ГАРЯЧОЇ ВОДИ
Ім'я винахідника: Недорезков Павло Максимович
Ім'я патентовласника: Недорезков Павло Максимович
Адреса для листування:
Дата початку дії патенту: 1995.08.03
Використання: в промислових і побутових системах гарячого водопостачання. Суть винаходу: установка містить електронасосний агрегат, теплогенератор струменевого дії, пульт управління установкою, трубопроводи з запірною арматурою і бак-розширювач. Крім того, вона додатково містить каскад струменевих теплогенераторів, включених послідовно, з'єднаний на вході з водоструминним елеватором, а на виході - з міжтрубномупросторі теплообмінника, що має частковий відбір води, що нагрівається після кожного ступеня каскаду, здійснюваний водоструминним елеватором, а й теплообмінник, міжтрубний простір якого з'єднане на вході з виходом з каскаду підігрітої води, а вихід з міжтрубному простору теплообмінника зі всмоктування насоса електро установки і баком розширником, трубне простір теплообмінника на вході пов'язане з трубопроводом подачі холодної води, а на виході - з мережею споживача через регулюючий пристрій.
ОПИС ВИНАХОДИ
Пропонований винахід відноситься до теплоенергетики і може бути використано в промислових і побутових системах гарячого водопостачання.
Відомо винахід "Автономна система гарячого водопостачання" [1]
Недоліками зазначеного винаходу є складність і громіздкість системи, що вимагає великої площі для розміщення і значною комунікації.
Відома і установка отримання гарячої води для обігріву приміщень, яка містить електронасосний агрегат, теплогенератор струменевого дії, систему трубопроводів, розширювальний бак і пульт управління нагрітої води [2]
Зазначена установка може бути використана як для обігріву приміщень, так і для отримання гарячої води. Її ми і приймаємо за прототип.
Недоліком цієї системи є те, що вона містить один електронасосний агрегат і один теплогенератор струменевого дії, який не в змозі високоефективно перетворити кінетичну енергію струменя рідини в теплову.
Пропонована установка для отримання гарячої води підвищує ефективність перетворення кінетичної енергії струменя рідини в теплову енергію за рахунок пристрою каскаду струменевих теплогенераторів, з'єднаних послідовно, і водоструминного елеватора, що забезпечує заданий перепад тиску після кожного ступеня каскаду.
 |

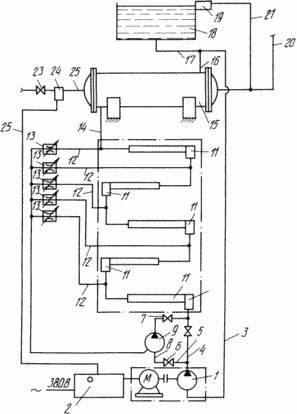

Сутність запропонованого винаходу полягає в наступному. Установка містить електронасосний агрегат, теплогенератор струменевого дії, пульт управління установкою, трубопроводи з запірною арматурою, бак розширювача. Крім цього, вона додатково містить каскад теплогенераторів, включених послідовно, має частковий відбір води, що нагрівається після кожного ступеня каскаду, здійснюваний водоструминним елеватором. Водоструминний елеватор працює на енергію струменя відцентрового насоса, всас якого з'єднаний з баком- розширником, а нагнітання пов'язане з підведенням водострумного елеватора, що подає частково нагріту воду знову в каскад. Тим самим забезпечується перепад тиску на кожному ступені каскаду і підігрів води, що знаходиться в замкнутому циклі, до заздалегідь заданої температури, а підігрів води, яка подається споживачу, здійснюється в теплообміннику. Як регулятори відбору води від кожного ступеня каскаду можуть бути застосовані дроселі, крани та інші регулюючі засоби. Пропонований винахід пояснюється кресленням, де: електронасосний агрегат 1, блок управління 2 електро агрегатом 1, усмоктувальний трубопровід 3 електронасоса 1, патрубок нагнітання 4 електронасоса 1, обвідний трубопровід 5 з кранами 6 і 7, трубопровід підведення 8 на водоструминний елеватор 9, кран 10 на нагнітанні електронасоса 1, каскад струменевих теплогенераторів 11, трубопровід часткового відбору води 12 з регуляторами 13. трубопровід нагрітої води 14 в міжтрубний простір теплообмінника 15, патрубок 16 на виході з міжтрубному простору теплообмінника 15. трубопровід 17 на розширювальний бак 18, регулятор рівня води 19 в розширювальному баку 18, трубопровід подачі води, що нагрівається 20, в трубне простір теплообмінника 15. трубопровід підживлення системи 21, трубопровід гарячої води до споживача 22 з краном 23. Терморегулятор гарячої води 24, кабель 25 від терморегулятора 24 на блок управління 2 електро агрегатом 1. |
ВСТАНОВЛЕННЯ ДЛЯ ОТРИМАННЯ ГАРЯЧОЇ ВОДИ працює наступним чином
Всі крани відкриті, крім крана 24. Заповнення системи установки водою здійснюється через розширювальний бак 18 до встановлення необхідного рівня. Після заповнення системи закриваємо крани 6 і 7 на обвідному трубопроводі 5. Запускаємо в роботу електронасосний агрегат 1 і прокачуємо воду через каскад теплогенераторів 11 і міжтрубний простір теплообмінника 15.
Прокачуємо воду до встановлення стабільного режиму роботи електро агрегату 1. Після чого відкриваємо крани 6 і 7 на обвідному трубопроводі 5 і тим самим запускаємо в роботу водоструминний елеватор 9. Закриваємо кран 10 і виводимо на стабільний режим роботи водоструминний елеватор 9. Потім виробляємо регулювання падіння тиску після кожного ступеня каскаду 11 за допомогою регуляторів 13.
Таким чином, виводимо роботу установки на оптимальний режим. Після чого подаємо воду, підігріту до заздалегідь заданої температури за допомогою термодатчика 23, споживачеві, відкривши кран 24.
Пропонована установка для отримання гарячої води має наступні техніко-економічні переваги.
1. Підвищує ефективність перетворення кінетичної енергії струменя рідини в теплову енергію.
2. Знижує витрати капітальних вкладень.
3. Дозволяє з меншими витратами здійснювати підбір обладнання для різних потреб водопостачання гарячою водою.
ФОРМУЛА ВИНАХОДУ
1. Установка для отримання гарячої води, що містить електронасосний агрегат, теплогенератор струменевого дії, пульт управління установкою, трубопроводи з запірною арматурою, бак-розширювач, що відрізняється тим, що вона додатково містить каскад теплогенераторів, включених послідовно, з'єднаний на вході з водоструминним елеватором, а на виході з міжтрубномупросторі теплообмінника, що має частковий відбір води, що нагрівається після кожного ступеня каскаду, здійснюваний водоструминним елеватором, що працюють на енергії струменя відцентрового насоса, всас якого з'єднаний з баком-розширювачем, а нагнітання з підведенням водострумного елеватора, який подає частково нагріту воду знову в каскад, тим самим забезпечуючи перепад тиску на кожному ступені каскаду, що знаходиться в замкнутому циклі до заздалегідь заданої температури, і теплообмінник, міжтрубний простір якого пов'язано на вході з виходом з каскаду підігрітої води, а вихід з міжтрубному простору теплообмінника з всмоктування насоса електро установки і баком -расшірітелем, а трубне простір теплообмінника на вході з трубопроводом подачі холодної води, а на виході з мережею споживача через регулюють засоби.
2. Установка по п.1, що відрізняється тим, що в якості регулятора відбору води від кожного ступеня каскаду можуть бути дроселі, крани та інші регулюючі засоби.
