ВИНАХІД
Патент Російської Федерації RU2084768
СПОСІБ ТЕПЛОПОСТАЧАННЯ
Ім'я винахідника: Мазій Василь Іванович
Ім'я патентовласника: Мазій Василь Іванович
Адреса для листування:
Дата початку дії патенту: 1993.06.09
Використання: до гідроенергетиці, зокрема до способу теплопостачання. Суть винаходу: за допомогою компресора теплового насоса здійснюють в теплообміннику нагрів води системи теплопостачання, при цьому в якості приводу компресора теплового насоса використовують реактивну гідравлічну турбіну з вихідними патрубками, виконаними по дугах кола та прикріпленими до діффузорного корпусу турбіни по дотичній, вал турбіни з'єднують за допомогою конічного і планетарного редукторів з валом теплового насоса, а на останньому встановлюють водяний насос системи теплопостачання, при цьому забезпечують ступінь стиснення повітря в компресорі 3,25 - 3,35, а отриманий в тепловому насосі холод подають споживачеві для побутових потреб.
ОПИС ВИНАХОДИ
Винахід відноситься до галузі енергетики і може бути використано при теплопостачанні.
Відомі електричні водонагрівачі з термодинамічними елементами (див. Рис. 94, стр. 149 книги "Основи термодинаміки і теплотехніки" В.Г.Ерохіна, М. Г. МАХАНЬКО і П.І Самойленко. М. Машинобудування, 1980 г.) Важливою перевагою електричних водонагрівачів є відсутність дими, бруду і кіптяви, недолік електричних водонагрівачів полягає в тому, що вони споживають дорогу, дефіцитну електроенергію. Сутність запропонованого винаходу полягає в тому, що використовується, для цілей теплопостачання, дешева енергія напору води, при цьому без урахування втрат ефективність напору води подвоюється. Тобто має місце утилізація сонячного тепла, розсіяного в земній атмосфері.
 |
 |

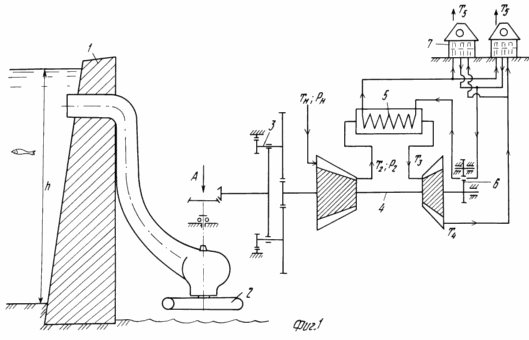

На фіг.1 зображена кінематична схема способу теплопостачання, де 1 - гребля; 2 реактивна гідравлічна турбіна; 3 конічний і планетарний редуктор; 4 вал теплового насоса; 5 теплообмінник; 6 водяний насос; 7 - споживачі тепла і холоду.
На фіг. 2 зображена схема реактивної гідравлічної турбіни, де
- Кутова швидкість колеса турбіни; R радіус колеса турбіни; U швидкість витікання води на зрізі вихідного патрубка гідравлічної реактивної турбіни; h натиск води, м,
Суть винаходу виражається в сукупності наступних ознак: в використанні для приводу конічного і планетарного редуктора реактивної гідравлічної турбіни з вихідними патрубками, виконаними по дугах кола та прикріпленими до діффузорного корпусу турбіни по дотичній в цьому випадку ККД турбіни розраховується за формулою:
у використанні теплового насоса, вал якого пов'язаний з сонячною шестірнею планетарного редуктора.

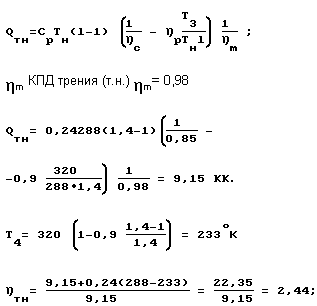

Компресор теплового насоса працює з параметрами, що забезпечують максимальний ККД теплового насоса
де
оптимальні параметри теплового насоса,
c ККД стиснення повітря 0,85, p ККД розширення повітря 0,95, T 3 320 K,
ступінь стиснення повітря
l = 1,4 1,43;
Q тн тепло, еквівалентну енергії приводу теплового насоса;
Cp (T н -T ч) тепло, що віджимається тепловим насосом з сонячного тепла, розсіяного в земній атмосфері.
З урахуванням втрат гідравлічної турбіни на тертя h = 0,95, h ККД гідравлічної турбіни, винахід забезпечує технічний результат в режимі теплопостачання т = 0,95 · 2,44 = 2,08.г
ФОРМУЛА ВИНАХОДУ
Спосіб теплопостачання, що полягає в тому, що за допомогою компресора теплового насоса здійснюють в теплообміннику нагрів води системи теплопостачання, що відрізняється тим, що в якості приводу компресора теплового насоса використовують реактивну гідравлічну турбіну з вихідними патрубками, виконаними по дугах кола та прикріпленими до діффузорного корпусу турбіни по дотичній, вал турбіни з'єднують за допомогою конічного і планетарного редукторів з валом теплового насоса, а на останньому встановлюють водяний насос системи теплопостачання, при цьому забезпечують ступінь стиснення повітря в компресорі 3,25 3,35, а отриманий в тепловому насосі холод подають споживачеві для побутових потреб .
