ВИНАХІД
Патент Російської Федерації RU2249125

СИСТЕМА автономного Електро І ТЕПЛОПОСТАЧАННЯ ЖИТЛОВИХ
І виробничих приміщень

Ім'я винахідника: Царьов Віктор Володимирович (RU); Олексійович Олександр Миколайович
Ім'я патентовласника: Царьов Віктор Володимирович (RU); Олексійович Олександр Миколайович
Адреса для листування: 198260, Санкт-Петербург, а / я 164, пат.пов. А.М.Пантюхіной
Дата початку дії патенту: 2003.09.24

Винахід відноситься до пристроїв енергопостачання і призначене для автономного електро-, тепло- і гарячого водопостачання житлових і виробничих приміщень. Технічний результат полягає в підвищенні надійності і економічності системи автономного енергопостачання будівель і споруд. Система автономного електро- і теплопостачання житлових і виробничих приміщень містить вітрогенераторну установку для вироблення електроенергії, пов'язану зі споживачами електричної енергії; акумулятор електричної енергії, пов'язаний з вітрогенераторних установкою і споживачами електричної енергії; установку для перетворення сонячної енергії в теплову і тепловий акумулятор, пов'язані з споживачами теплової енергії. Система містить працює від вітрогенераторних установки тепловий насос, пов'язаний зі споживачами теплової енергії; інвертор, через який акумулятор електричної енергії підключений до споживачів електроенергії; утилізатор теплоти стічних вод; колектор тепла Землі і автоматичну систему управління, з'єднану через датчики теплової та електричної навантажень з виконавчими механізмами. Установка для перетворення сонячної енергії в теплову містить блок сонячних колекторів, пов'язаних з теплоносія, щонайменше, з двома теплообмінниками, один з яких розташований в тепловому акумуляторі, інший - в теплообмінному апараті, пов'язаному з теплоносія з колектором Землі. Тепловий насос містить компресор, що працює від вітрогенераторних установки; щонайменше, два виносних випарника і, щонайменше, два виносних конденсатора. Виносної випарник вбудований в теплообмінний апарат, пов'язаний з теплоносія з колектором тепла Землі. Виносної випарник вбудований в утилізатор теплоти стічних вод. Виносної конденсатор вбудований в бак гарячої води, а другої виносної конденсатор вбудований в теплообмінний апарат, пов'язаний з теплоносія з споживачами теплової енергії.

ОПИС ВИНАХОДИ

Винахід відноситься до пристроїв енергопостачання і призначене для автономного електро-, тепло- і гарячого водопостачання житлових і виробничих приміщень.

Відомі автономні системи комбінованого виробництва електричної енергії і тепла. Основним елементом таких систем є дизель-електричний агрегат, що виробляє електричну енергію. Дизельний двигун обладнаний теплообмінними апаратами, за допомогою яких тепло охолоджуючої двигун рідини і тепло вихлопних газів двигуна використовується для опалення споживачів (Антонов Ю.М. "Комбінована вироблення електроенергії і теплоти на об'єктах сільського господарства". Тези доповідей семінару: Проблеми розвитку та використання малої і відновлюваної енергетики в Росії ", С-Петербург, 1997). Недоліком даної системи є забруднення навколишнього середовища вихлопними газами, висока собівартість виробленої енергії, а й можливі збої роботи системи через погану якість палива або його відсутності.

Відомі енергосистеми, що виробляються установками на екологічно чистих відновлюваних джерелах енергії (вітру, сонця і т.д.). Однак нестабільність потоку енергії в джерелі (зміна сили вітру, кліматичні і сезонні коливання потоку світлової енергії) створюють проблеми забезпечення якості подається споживачеві енергії. Для згладжування коливань генерується, викликаних нестабільністю потоку енергії в джерелі, і узгодження її з режимом електроспоживання, використовуються акумулятори енергії. Відома автономна енергетична установка на поновлюваному джерелі енергії, що включає перетворювач енергії поновлюваного джерела в електричну, електроакумуляторних батарею, тепловий акумулятор, електротехнічний пристрій для перерозподілу енергії між електричної акумуляторної батарей і теплових акумулятором (патент РФ №2095913 "Спосіб роботи автономної енергетичної установки на поновлюваному джерелі енергії ", МПК 6 Н 02 J 15/00, F 03 D 9/02, Н 02 J 7/35, опубл. 1997 г.).

До ознак, що збігається з істотними ознаками винаходу, відносяться: перетворювач енергії поновлюваного джерела в електричну, електроакумуляторних батарея, тепловий акумулятор. Недоліком даної системи є недостатня ефективність установки, пов'язана з наявністю втрат енергії при подвійному її перетворенні: енергії поновлюваного джерела - в електричну енергію, електричної енергії - в теплову енергію.

Відомо пристрій для автономного електро- і теплопостачання сільськогосподарських споживачів, найбільш близьке до заявляється винаходу за сукупністю суттєвих ознак, вбрання як прототип. Відоме пристрій містить працює на газі термоелектрогенератор; вітроелектричні агрегат; електричний акумулятор; установку для перетворення сонячної енергії в теплоту; акумулятор теплоти. Вітроелектричні агрегат з'єднаний через автоматичне перемикаючий пристрій з термоелектрогенераторов і з електричним акумулятором, сполученим зі споживачем електричної енергії. Сонячна установка з'єднана з термоелектрогенераторов і акумулятором теплоти, причому акумулятор теплоти з'єднаний зі споживачем теплоти (патент РФ №2182986 "Спосіб автономного електропостачання та теплопостачання сільськогосподарських споживачів та пристрій для його здійснення", МПК 7 F 03 D 9/00).

До ознак прототипу, що збігається з істотними ознаками винаходу, відноситься: вітроелектричні агрегат, з'єднаний зі споживачем електричної енергії; установка для перетворення сонячної енергії в теплоту, поєднана зі споживачем теплоти; тепловий акумулятор, з'єднаний з сонячною установкою і споживачем теплоти; електричний акумулятор, з'єднаний з вітроелектричних агрегатом і споживачами електроенергії.

Необхідність використання газу в якості одного з основних джерел енергії робить роботу відомого пристрою залежним від наявності даного виду паливного ресурсу, створює проблеми з його доставкою, зберіганням і забрудненням навколишнього середовища. Крім того, пристрій характеризується складністю в управлінні, що знижує надійність і ефективність його роботи. Недоліком пристрою є і відсутність утилізації енергії так званої "отбросной" теплоти і невикористання теплоти навколишнього середовища і Землі, що знижує його економічність.

Завданням, на вирішення якої спрямовано заявляється винахід, є підвищення надійності і економічності системи автономного енергопостачання будівель і споруд.

Технічний результат, який досягається в результаті використання винаходу, полягає в підвищенні ефективності роботи системи автономного енергопостачання приміщень за рахунок використання додаткового джерела енергії у вигляді теплового насоса, теплоти, автоматизації процесів контролю і управління, оптимізації розподілу навантаження між елементами системи, використання низькопотенційної енергії землі і утилізації енергії "отбросной" теплоти стічних вод.

Зазначений технічний результат досягається тим, що система автономного електро- і теплопостачання житлових і виробничих приміщень містить вітрогенераторну установку для вироблення електроенергії, пов'язану зі споживачами електричної енергії; акумулятор електричної енергії, пов'язаний з вітрогенераторних установкою і споживачами електричної енергії; установку для перетворення сонячної енергії в теплову і тепловий акумулятор, пов'язані з споживачами теплової енергії; що працює від вітрогенераторних установки тепловий насос, пов'язаний зі споживачами теплової енергії; інвертор, через який акумулятор електричної енергії підключений до споживачів електроенергії; утилізатор теплоти стічних вод; колектор тепла Землі і автоматичну систему управління системою автономного енергопостачання, з'єднану через датчики теплової та електричної навантажень з виконавчими механізмами. Установка для перетворення сонячної енергії в теплову містить блок сонячних колекторів, пов'язаних з теплоносія, щонайменше, з двома теплообмінниками, один з яких розташований в тепловому акумуляторі, а інший - в теплообмінному апараті, пов'язаному з теплоносія з колектором тепла Землі. Тепловий насос містить: працюючий від вітрогенераторних установки компресор, щонайменше, два виносних випарника, один з яких вбудований в теплообмінний апарат, пов'язаний з теплоносія з колектором тепла Землі, а інший внесений випарник вбудований в утилізатор теплоти стічних вод, і, щонайменше , два виносних конденсатора, один з яких вбудований в бак гарячої води, а другий виносної конденсатор вбудований в теплообмінний апарат, пов'язаний з теплоносія з споживачами теплової енергії. Переважно, щоб система автономного електро- і теплопостачання містила пов'язані з автоматичною системою управління датчик температури зовнішнього повітря, датчик температури теплоносія на вході мережі споживачів теплової енергії, датчик температури в баку гарячої води, датчик температури стічних вод в утилізаторі, датчик температури теплоносія в тепловому акумуляторі . В окремих випадках виконання система автономного електро- і теплопостачання може містити датчик-регулятор електропостачання та стану акумуляторів електроенергії. Переважно, щоб система автономного електро- і теплопостачання містила циркуляційні насоси, що здійснюють циркуляцію теплоносія по контурах системи. Переважно і, щоб система містила клапани і триходові вентилі, що регулюють потоки теплоносія по контурах системи. В окремих випадках виконання заявленого винаходу тепловий акумулятор може бути виконаний у вигляді термоізольованому ємності з водою. У деяких випадках виконання заявлена ​​система може містити розширювальні баки теплоносіїв, щонайменше, один з яких може бути розташований в контурі теплоносія сонячного колектора, а інший - в тепловому акумуляторі. Переважно, щоб система автономного електро- і теплопостачання містила окремий акумулятор електроенергії для автоматичної системи управління. В окремих випадках виконання акумулятори електроенергії можуть бути виконані у вигляді акумуляторних батарей. Переважно, щоб в якості приладів опалення в системі автономного електро- і теплопостачання була використана система "тепла підлога".

У всіх випадках виконання пропоноване винахід відрізняється від зазначеного вище відомого пристрою, найбільш близького до неї:

- Наявністю працюючого від вітрогенераторних установки теплового насоса, пов'язаного зі споживачами теплової енергії;

- Наявністю інвертора, через який акумулятор електричної енергії підключений до споживачів електроенергії;

- Наявністю утилізатора теплоти стічних вод;

- Наявністю колектора тепла Землі;

- Наявністю автоматичної системи управління системою автономного енергопостачання;

- Наявністю датчиків теплової та електричної навантажень;

- Наявністю виконавчих механізмів, з'єднаних через датчики теплової та електричної навантажень з автоматичною системою управління;

- Виконанням установки для перетворення сонячної енергії в теплову, що містить блок сонячних колекторів, пов'язаних з теплоносія, щонайменше, з двома теплообмінниками, один з яких розташований в тепловому акумуляторі, а інший - в теплообмінному апараті, пов'язаному з теплоносія з колектором Землі;

- Виконанням теплового насоса містить працює від вітрогенераторних установки компресор, щонайменше, два виносних випарника, один з яких вбудований в теплообмінний апарат, пов'язаний з теплоносія з колекторами сонячної енергії і колектором тепла Землі, а інший внесений випарник вбудований в утилізатор теплоти стічних вод, і, щонайменше, два виносних конденсатора, один з яких вбудований в бак гарячої води, а другий виносної конденсатор вбудований в теплообмінний апарат, пов'язаний з теплоносія з споживачами теплової енергії.

В окремих випадках виконання заявляється пристрій відрізняється від відомого:

- Наявністю пов'язаних з автоматичною системою управління датчика температури зовнішнього повітря, датчика температури теплоносія на вході мережі споживачів теплової енергії, датчика температури в баку гарячої води, датчика температури стічних вод в утилізаторі, датчика температури теплоносія в тепловому акумуляторі;

- Наявністю датчика-регулятора електропостачання та стану акумуляторів електроенергії;

- Наявністю циркуляційних насосів, які здійснюють циркуляцію теплоносія по контурах системи;

- Наявністю клапанів і триходових вентилів, що регулюють потоки теплоносія по контурах системи;

- Виконанням теплового акумулятора у вигляді термоізольованому ємності з водою;

- Наявністю розширювальних баків теплоносіїв, щонайменше, один з яких розташований в контурі теплоносія сонячного колектора, а інший - в тепловому акумуляторі;

- Наявністю окремого акумулятора електроенергії для автоматичної системи управління;

- Виконанням акумуляторів електроенергії у вигляді акумуляторних батарей;

- Використанням системи "тепла підлога" в якості приладів опалення.

Використання теплового насоса дозволяє отримати додаткове джерело теплової енергії і підвищує ефективність роботи системи автономного енергопостачання. Наявність утилізатора і колектора тепла Землі, а й виконання теплового насоса містить компресор, що працює від вітрогенераторних установки, виносні випарники, вбудовані в теплообмінні апарати, пов'язані з теплоносія з колекторами теплової енергії сонця і землі і утилізатором теплоти стічних вод; виносні конденсатори, вбудовані в бак гарячої води, і теплообмінний апарат, пов'язаний з теплоносія з споживачами теплової енергії, дозволяють найбільш раціонально використовувати теплову енергію сонячної установки і забезпечують утилізацію "отбросной" теплоти і використання низькопотенційної енергії Землі. "

Використання автоматичної системи управління, з'єднаної через датчики теплової та електричної навантажень з виконавчими механізмами, дозволяє оптимізувати навантаження між окремими елементами системи, покращує контроль за її роботою і підвищує надійність системи автономного енергопостачання. Підключення акумулятора електричної енергії через інвертор до мережі споживачів електроенергії і використання додаткового акумулятора електроенергії в якості джерела електроживлення автоматичної системи управління дозволяє підвищити надійність системи і виключити збої в енергопостачанні, обумовлені несприятливими погодними та кліматичними умовами. Використання системи "тепла підлога" в якості приладів опалення забезпечує оптимальне використання теплової енергії і знижує теплові втрати.

Пропонований винахід ілюструється схемними кресленнями, представленими на фіг.1-5.

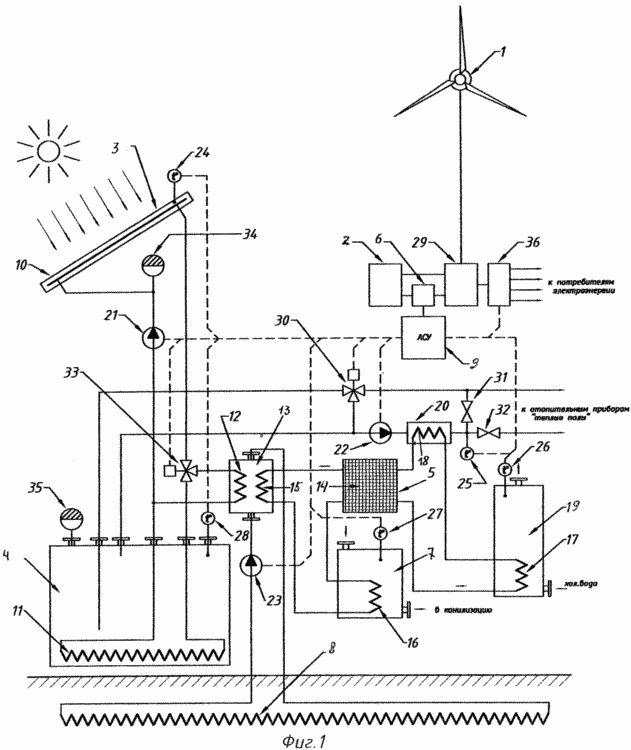

На фіг.1 представлена ​​схема системи автономного електро- і теплопостачання житлових і виробничих приміщень, загальний вигляд.

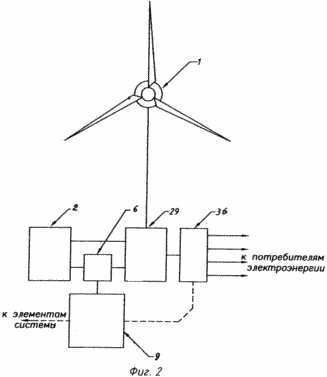

На фіг.2 представлена ​​схема системи автономного електро- і теплопостачання житлових і виробничих приміщень, контур вітрогенераторних установки.

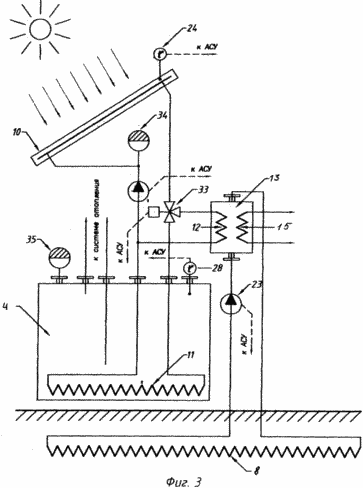

На Фіг.3 представлена ​​схема системи автономного електро- і теплопостачання житлових і виробничих приміщень, контур установки для перетворення сонячної енергії.

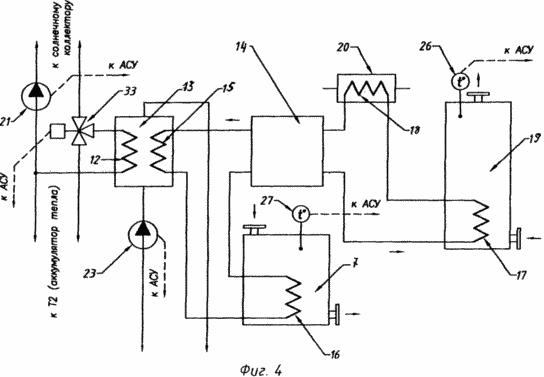

На фіг.4 представлена ​​схема системи для автономного електро- і теплопостачання житлових і виробничих приміщень, контур теплового насоса.

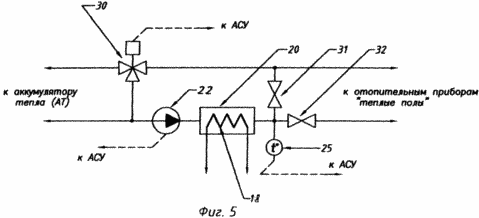

На фіг.5 представлена ​​схема системи для автономного електро- і теплопостачання житлових і виробничих приміщень, контур теплоносія на виході до споживачів тепла.

Система автономного електро- і теплопостачання житлових і виробничих приміщень містить вітрогенераторну установку для вироблення електроенергії 1, пов'язану зі споживачами електричної енергії; акумулятор електричної енергії 2, пов'язаний з вітрогенераторних установкою 1 і споживачами електричної енергії; установку для перетворення сонячної енергії в теплову 3 і тепловий акумулятор 4, пов'язані з споживачами теплової енергії; що працює від вітрогенераторних установки 1 тепловий насос 5, пов'язаний зі споживачами теплової енергії; інвертор 6, утилізатор теплоти стічних вод 7; колектор тепла Землі 8; автоматичну систему управління 9. Акумулятор електричної енергії 2 підключений до споживачів електроенергії через інвертор 6. Установка для перетворення сонячної енергії в теплову 3 містить блок сонячних колекторів 10, пов'язаних з теплоносія, щонайменше, з двома теплообмінниками 11, 12. Теплообмінник 11 розташований в тепловому акумуляторі 4. Теплообмінник 12 розташований в теплообмінному апараті 13, пов'язаному з теплоносія з колектором тепла Землі 8. Тепловий насос 5 містить компресор 14; щонайменше, два виносних випарника 15, 16 і, щонайменше, два виносних конденсатора 17, 18. Компресор 14 працює від вітрогенераторних установки 1. Виносний випарник 15 вбудований в теплообмінний апарат 13, пов'язаний з теплоносія з колектором тепла Землі 8. Виносний випарник 16 вбудований в утилізатор теплоти стічних вод 7. виносний конденсатор 17 вбудований в бак гарячої води 19, а виносний конденсатор 18 вбудований в теплообмінний апарат 20, пов'язаний з теплоносія з споживачами теплової енергії. Циркуляцію теплоносія в контурі установки для перетворення сонячної енергії в теплову 3 здійснює циркуляційний насос 21. циркуляцію теплоносія в контурі тепловий акумулятор 4 - мережа споживачів теплової енергії здійснює циркуляційний насос 22. циркуляцію теплоносія в контурі колектор низкопотенциальной енергії (тепла Землі) 8 - теплообмінний апарат 13 здійснює циркуляційний насос 23. Пристрій містить датчики теплового навантаження, в тому числі: датчик 24 температури зовнішнього повітря, датчик 25 температури теплоносія на вході опалювальних приладів, датчик 26 температури в баку гарячої води 19, датчик 27 температури стічних вод в утилізаторі 7, датчик 28 температури теплоносія в тепловому акумуляторі 4. Контроль за станом акумулятора електроенергії 2 і регулювання електропостачання в системі автономного електро- і теплопостачання може здійснюватися за допомогою датчика-регулятора 29. Система містить механізми, що регулюють потоки теплоносія по контурах системи, в тому числі: триходовий вентиль 30 , який регулює подачу холодного і гарячого теплоносія в мережу споживачів; клапан включення режиму накопичення теплової енергії 31; клапан включення режиму опалення 32; триходовий вентиль 33, що регулює подачу теплоносія сонячного колектора в тепловий акумулятор 4 і теплообмінний апарат 13, пов'язаний з колектором тепла Землі 8. Через датчики теплової 24-28 і електричної 29 навантажень автоматична система управління 9 з'єднана з виконавчими механізмами - циркуляційними насосами 21-23; триходовими вентилями 30, 33; клапанами 31, 32. Тепловий акумулятор 4 може бути виконаний у вигляді термоізольованому ємності з водою. Система автономного електро- і теплопостачання може містити розширювальний бак 34, розташований в контурі сонячного колектора 10, і розширювальний бак 35, розташований в контурі теплового акумулятора 4. Переважно, щоб заявляється система містила додатковий акумулятор електроенергії (на кресленні не показаний), службовець джерелом електроживлення автоматичної системи управління 9. Акумулятори електроенергії можуть бути виконані у вигляді акумуляторних батарей. Переважно, щоб в якості приладів опалення була використана система "тепла підлога".

Заявляється система автономного електро- і теплопостачання житлових і виробничих приміщень працює наступним чином.

СИСТЕМА ЕЛЕКТРОПОСТАЧАННЯ

Основним джерелом електроенергії для забезпечення роботи системи опалення, гарячого та холодного водопостачання, а й харчування побутових приладів є вітрогенераторних установка 1. Безперебійність харчування забезпечується за рахунок використання акумуляторної батареї 2. Управління системою енергопостачання здійснюється автоматичною системою управління 9 через датчик-регулятор 29, що забезпечує контроль за станом акумуляторних батарей 2 і регулювання електропостачання системи. У разі розряду акумуляторних батарей 2 регулятор 29 забезпечує подачу електроенергії на підзарядку акумуляторної батареї 2. У разі нестачі енергії, що виробляється (наприклад, при слабкому вітрі) регулятор 29 забезпечує подачу в мережу споживачів відсутньої енергії від акумуляторної батареї 2 через інвертор 6, що перетворює постійну напругу акумуляторної батареї 2 в змінне.

СИСТЕМА ОПАЛЕННЯ

Основним джерелом тепла є установка для перетворення сонячної енергії в теплову 3. Теплоносій, наприклад, антифриз, що нагрівається в сонячних колекторах 10, передає теплоту через теплообмінник 11 теплоносія в тепловому акумуляторі 4. Циркуляцію теплоносія в будці установки для перетворення сонячної енергії в теплову 3 здійснює насос 21. залежно від показань датчиків 24 температури зовнішнього повітря і датчика 28 температури теплоносія в тепловому акумуляторі 4 можливі наступні режими роботи: a) t ° датчика 24> t ° датчика 28: насос 21 постійно включений і теплоносій безперервно циркулює по контуру; б) t ° датчика 24 t ° датчика 28: насос 21 вимикається, система переходить в режим очікування. При досягненні температури в сонячному колекторі 10 значення t ° датчика 28+ ° С включається насос 21; в) t ° датчика 21> 90 ° С і t ° датчика 28> 100 ° С: триходовий клапан 33 перемикає сонячний колектор 10 на теплообмінник 12 і включає насоси 21, 23, що забезпечує скидання надлишкового тепла в грунт. Циркуляцію теплоносія між тепловим акумулятором 4 і опалювальними приладами здійснює насос 22. Як опалювальні прилади використовується система "тепла підлога", що перевершує по тепловіддачі традиційні "радіатори". Додатковими джерелами теплової енергії при працюючому вітрогенераторі 1 є тепловий насос 5, який здійснює і, в разі необхідності, догрів теплоносія, що подається в мережу споживачів теплової енергії.

У теплу пору доби (день) або року (літній період) відбувається акумулювання тепла в тепловому акумуляторі 4, при цьому опалювальні прилади відключені: клапан 31 відкритий, а клапан 32 закритий. Якщо температура в тепловому акумуляторі 4 нижче 60 ° С (при відсутності сонця або в нічний час), включається насос 22, що забезпечує циркуляцію теплоносія теплового акумулятора 4 через теплообмінний апарат 20, в який вбудований конденсатор 18 теплового насоса 5, що забезпечує нагрів.

У холодну пору року (зимовий період) здійснюється віддача накопиченого тепла в мережу споживачів. Опалювальні прилади включені, для чого клапан 31 закривається, а клапан 32 відкривається. Роботою системи опалення управляє автоматична система управління 9. Циркуляцію теплоносія між тепловим акумулятором 4 і опалювальними приладами здійснює насос 22. Температура на вході опалювальних приладів встановлюється в залежності від температури зовнішнього повітря і контролюється датчиком температури 25. Регулювання та підтримання необхідної температури забезпечує керований АСУ триходовий вентиль 30 шляхом підмішування теплоносія з зворотнього колектора на вхід системи. При працюючому тепловому насосі 5 температура на виході теплообмінника 20 підвищується. Компенсація приросту температури здійснюється за допомогою керованого АСУ вентиля 30, що збільшує частку "зворотного" холодного теплоносія на вході теплообмінника 20, а "гарячого" з теплового акумулятора 4 - зменшує, і, в певних умовах, може припинитися повністю. Це дозволяє економно витрачати теплову енергію акумулятора 4

СИСТЕМА ГАРЯЧОГО ВОДОПОСТАЧАННЯ

Роботу системи гарячого водопостачання забезпечує тепловий насос 5. При температурі в баку гарячої води нижче певного значення, що фіксується датчиком 26, включається тепловий насос 5 і насос 23 циркуляції теплоносія в контурі, утвореному колектором тепла Землі 8, розміщеним в грунті, і теплообмінних апаратом 13 , де відбувається відбір тепла випарником 15 і передача його через конденсатор 17 воді в баку 19. Днем при включенні теплового насоса 5 джерелом тепла стає сонячний колектор 10, що істотно підвищує ефективність процесу приготування гарячої води. Триходовий клапан 33 перемикає сонячний колектор на теплообмінник 12, вбудований в теплообмінний апарат 13, де через заповнює його теплоносій відбувається перенесення тепла до випарника 15, при цьому насос 23 не включається.

Додатковим джерелом тепла при виробництві гарячої води є утилізатор тепла стічних вод 7. До скидання в каналізацію стічна вода потрапляє в утилізатор 7, де відбувається відбір тепла випарником 16 теплового насоса 5 і його повернення через конденсатор 17 в бак гарячої води 19. Утилізація тепла стічних вод дозволяє до 80% знизити витрати на приготування гарячої води.

УПРАВЛІННЯ СИСТЕМОЮ ЕНЕРГОПОСТАЧАННЯ

Управління системою енергопостачання повністю автоматизовано. Автоматична система управління 9 працює на базі ЕОМ з відповідним програмним забезпеченням. На вхід системи подаються сигнали від датчиків 24-29. Отримана інформація обробляється і визначається алгоритм поведінки всіх елементів системи. Після чого на виході АСУ виробляються сигнали для комутатора 36, керуючого основними приладами системи. Харчування АСУ здійснюється від окремої акумуляторної батареї (на кресленні не показана).

ФОРМУЛА ВИНАХОДУ

1. Система автономного електро- і теплопостачання житлових і виробничих приміщень, що містить вітрогенераторну установку для вироблення електроенергії, пов'язану зі споживачами електричної енергії; акумулятор електричної енергії, пов'язаний з вітрогенераторних установкою і споживачами електричної енергії; установку для перетворення сонячної енергії в теплову і тепловий акумулятор, пов'язані з споживачами теплової енергії, яка відрізняється тим, що додатково містить працює від вітрогенераторних установки тепловий насос, пов'язаний зі споживачами теплової енергії; інвертор, через який акумулятор електричної енергії підключений до споживачів електроенергії; утилізатор теплоти стічних вод; колектор тепла Землі і автоматичну систему управління системою автономного енергопостачання, з'єднану через датчики теплової та електричної навантажень з виконавчими механізмами; при цьому установка для перетворення сонячної енергії в теплову містить блок сонячних колекторів, пов'язаних з теплоносія, щонайменше, з двома теплообмінниками, один з яких розташований в тепловому акумуляторі, а інший - в теплообмінному апараті, пов'язаному з теплоносія з колектором тепла Землі; тепловий насос містить працює від вітрогенераторних установки компресор, щонайменше, два виносних випарника, один з яких вбудований в теплообмінний апарат, пов'язаний з теплоносія з колектором тепла Землі, а інший внесений випарник вбудований в утилізатор теплоти стічних вод, і, щонайменше, два виносних конденсатора, один з яких вбудований в бак гарячої води, а другий виносної конденсатор вбудований в теплообмінний апарат, пов'язаний з теплоносія з споживачами теплової енергії.

2. Система автономного електро- і теплопостачання по п.1, що відрізняється тим, що містить датчик температури зовнішнього повітря, датчик температури теплоносія на вході мережі споживачів теплової енергії, датчик температури в баку гарячої води, датчик температури стічних вод в утилізаторі, датчик температури теплоносія в тепловому акумуляторі.

3. Система автономного електро- і теплопостачання за допомогою одного з пп.1 і 2, що відрізняється тим, що містить датчик-регулятор електропостачання та стану акумуляторів електроенергії.

4. Система автономного електро- і теплопостачання за допомогою одного з пп.1-3, яка відрізняється тим, що містить циркуляційні насоси, що здійснюють циркуляцію теплоносія по контурах системи.

5. Система автономного електро- і теплопостачання за допомогою одного з пп.1-4, яка відрізняється тим, що містить клапани і триходові вентилі, що регулюють потоки теплоносія по контурах системи.

6. Система автономного електро- і теплопостачання за допомогою одного з пп.1-5, яка відрізняється тим, що тепловий акумулятор виконаний у вигляді термоізольованому ємності з водою.

7. Система автономного електро- і теплопостачання за допомогою одного з пп.1-6, яка відрізняється тим, що містить розширювальні баки теплоносіїв, щонайменше, один з яких розташований в контурі теплоносія сонячного колектора, а інший - в тепловому акумуляторі.

8. Система автономного електро- і теплопостачання за допомогою одного з пп.1-7, яка відрізняється тим, що додатково містить окремий акумулятор електроенергії для автоматичної системи управління.

9. Система автономного електро- і теплопостачання за допомогою одного з пп.1-8, яка відрізняється тим, що акумулятори електроенергії виконані у вигляді акумуляторних батарей.

10. Система автономного електро- і теплопостачання за допомогою одного з пп.1-9, яка відрізняється тим, що в якості приладів опалення використана система "тепла підлога".

Версія для друку
Дата публікації 30.01.2007гг
