ВИНАХІД
Патент Російської Федерації RU2282108
Поквартирного СИСТЕМА ВЕНТИЛЯЦІЇ, ОПАЛЕННЯ І КОНДИЦІОНУВАННЯ У БАГАТОПОВЕРХОВИХ ЖИТЛОВИХ БУДИНКАХ
Ім'я винахідника: Кокорін Олег Янович (RU); Балмазов Михайло Валентинович
Ім'я патентовласника: Балмазов Михайло Валентинович
Адреса для листування: 125427, Москва, вул. Софії Ковалевської, 10, корп.2, кв.193, М.В.Балмазову
Дата початку дії патенту: 2005.03.09
Система призначена для поквартирною вентиляції, опалення та кондиціонування в житлових багатоповерхових будинках. Система містить покомнатно повітрозабірники з регульованими клапанами, опалювальні прилади в кімнатах під вікнами і витяжку з санвузла, ванної та кухні, при цьому в якості опалювальних приладів у кімнатах під вікнами встановлюється локальна кліматична установка (ЛКУ), що виконує функції опалювального приладу, повітророзподільного пристрої і кондиціонера, приєднана до повітрозабірники, а витяжка із санвузла, ванної та кухні приєднана до витяжного агрегату, віддаляти загазоване повітря через отвір у верхній частині зовнішньої стіни квартири, при цьому ЛКУ і витяжний агрегат пов'язані трубопроводом для утилізації теплоти витяжного повітря на нагрів припливного зовнішнього повітря , в ЛКУ встановлюється спеціальний клапан провітрювання, який дозволяє використовувати природний нічний холод зовнішнього повітря для компенсації теплонадлишків. Технічний результат - зниження енерговитрат.
ОПИС ВИНАХОДИ
Винахід призначений для застосування в системах вентиляції, опалення та кондиціонування в багатоповерхових житлових будинках.
Відомі конструкції систем вентиляції, опалення та кондиціонування в багатоповерхових житлових будинках, що містять некомнатние повітрозабірники з регульованими клапанами, опалювальні прилади в кімнатах під вікнами і витяжку з санвузла, ванної та кухні (ТР АВОК-4-2004; Технічні рекомендації по організації повітрообміну в квартирах багатоповерхового житлового будинку - М., 2004).
Недоліком відомих систем вентиляції, опалення та кондиціонування в багатоповерхових житлових будинках є гідравлічна нестійкість повітрообміну в квартирах різної поверховості, значні витрати енергії на цілі вентиляції, опалення та кондиціонування, а й незадовільний санітарно-гігієнічну якість повітря в зоні перебування людей.
Завданням винаходу є усунення недоліків відомих конструкцій систем вентиляції, опалення та кондиціонування в багатоповерхових житлових будинках і створення енергозберігаючої єдиної локальної поквартирною системи вентиляції, опалення та кондиціонування в багатоповерхових житлових будинках.
Технічний результат досягається винаходом конструкції поквартирною системи вентиляції, опалення та кондиціонування в багатоповерхових житлових будинках, що містить некомнатние повітрозабірники з регульованими клапанами, опалювальні прилади в кімнатах під вікнами і витяжку з санвузла, ванної та кухні. Як опалювальні прилади в кімнатах під вікнами встановлюється локальна кліматична установка (ЛКУ), що виконує функції опалювального приладу, повітророзподільного пристрою і кондиціонера, приєднана до повітрозабірники, а витяжка із санвузла, ванної та кухні приєднана до витяжного агрегату, віддаляти загазоване повітря через отвір в верхньої частини зовнішньої стіни квартири, при цьому ЛКУ і витяжний агрегат пов'язані трубопроводом для утилізації теплоти витяжного повітря на нагрів припливного зовнішнього повітря. У ЛКУ встановлюється спеціальний клапан провітрювання, який дозволяє використовувати природний нічний холод зовнішнього повітря для компенсації теплонадлишків.

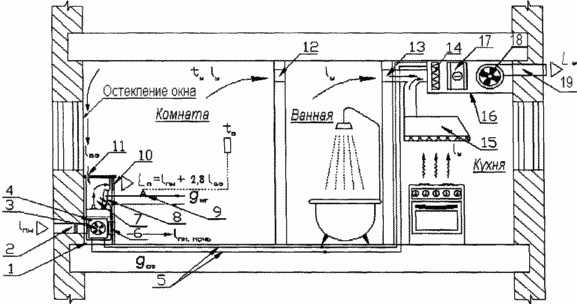

На кресленні представлена конструкція поквартирною системи вентиляції, опалення та кондиціонування в багатоповерхових житлових будинках.
Поквартирна система вентиляції, опалення та кондиціонування (ВОК) складається з локальних кліматичних установок (ЛКУ) 1, встановлених в житлових кімнатах під вікнами в якості єдиного опалювального, повітророзподільного і кондиціонуючого приладу; нижня частина ЛКУ є припливним агрегатом, приєднаним патрубком до повітрязабірн з регулюючим клапаном пристрою 2, яке змонтовано в підвіконної стіні, а в припливному агрегаті ЛКУ змонтований канальний вентилятор 3, теплообмінник 4, з'єднаний трубопроводом 5 з теплообмінником 17, по якому циркулює антифриз g аф, клапана 6 річної нічний подачі збільшеного витрати холодного припливного повітря l пн.ночь, ежекційного блоку 7 з теплообмінником 8, по трубках якого проходить гаряча вода g wг з системи опалення (на кресленні не показана), терморегулятора 9 з дистанційним датчиком контролю t в, припливної решітки 10, загратованій щілини 11 для припливу до ЛКУ охолодженого у скління внутрішнього повітря l ве, вентиляційного отвору 12 для перетікання частково загазованого і утеплення повітря l y, витяжного отвору 13 для видалення вологого повітря з ванної та санвузла, витяжного накриття 15 над плитою в кухні , з'єднаних коротким воздуховодом з витяжним агрегатом 16, в якому розташовані повітряний фільтр 14, теплообмінник 17 для отримання теплоти з повітря, що видаляється L y, вентилятора 18, патрубка 19, змонтованого у верхній частині зовнішньої стіни квартири для викиду охолодженого повітря, що видаляється в атмосферу.
Поквартирна система вентиляції, опалення та кондиціонування працює наступним чином: від роботи канального вентилятора 3 по патрубку 2 в ЛКУ надходить припливне повітря l пн, який очищається у фільтрі і нагрівається взимку в теплообміннику 4, в трубки якого від роботи насоса по трубопроводах 5 надходить отепленной антифриз g аф температурою t аф
6 ° С. Припливне зовнішнє повітря, нагріте до температури 4 ° С, надходить в змішувальну камеру 7 через сопла ежекційного блоку зі швидкістю ~12 м / с. В результаті перетворення кінетичної енергії струменів зовнішнього повітря l пн, що надходить в змішувальну камеру 7, через теплообмінник 8 ежектірующее внутрішнє повітря l ве. Взимку по трубках теплообмінника 8 проходить гаряча вода g wг з системи опалення (на кресленні не показана), витрата якої регулюється терморегулятором 9, керованим датчиком контролю температури повітря t в в кімнаті, де мають місце основні побутові тепловиділення. Датчик контролю комфортної температури повітря t в, розташований в зоні перебування людей, дозволяє терморегулятора 9 змінювати витрата гарячої води g wг через теплообмінник 8 відповідно до тепловим режимом в населеній зоні. Суміш нагрітого ежектіруемого повітря l ве і зовнішнього повітря l пн утворює в камері змішувача 7 припливне повітря l п, який подається в населену зону приміщення через припливну грати 10 ЛКУ найбільш ефективним, з точки зору санітарії та гігієни, способом - витісняє вентиляцією. Наявність підвіконної загратованій щілини 11 дозволяє ежектіровать в ЛКУ охолоджений у скління вікна внутрішнє повітря l ве. На скління повітря надходить з верхньої зони приміщення, куди витісняється отепленной повітря з температурою t y = 24 ° C. Проходження у холодного скління отепленной повітря дозволяє підвищити температуру скління, відповідно, зменшити негативну радіацію в зону проживання людей. Утеплення, частково загазоване повітря l y через вентиляційний отвір 12 у верхній частині внутрішньої стіни надходить в коридор і далі в санвузол, ванну і на кухню. Найбільші тепловиділення, пов'язані з життєдіяльністю людей в квартирах, мають місце при приготуванні їжі на плиті, над якою встановлено фільтрувальний парасольку 15, і при прийомі душу у ванній. З приміщень кухні, ванни і санвузла (на кресленні не показаний) через повітрозабірники 13 з регульованими клапанами отепленной повітря надходить до витяжного агрегату 16, в якому є фільтр 14, теплоізвлекающій теплообмінник 17 з піддоном для конденсату, витяжний вентилятор 18. Витяжний агрегат монтується під стелею кухні. Через патрубок 19, вмонтований в зовнішню стіну квартири, витяжною видаляється повітря L y, освячений і охолоджений, викидається назовні. Аеродинамічна стійкість поквартирною системи вентиляції, опалення, кондиціонування забезпечується автономністю і меншою продуктивністю витяжного агрегату 16 по відношенню до сумарної продуктивності припливних агрегатів в ЛКУ L y <L ср. В результаті повітрообмін не залежить від поверховості будівлі і висоти розташування квартири. Вплив температурного градієнта t н <t у однаково для всіх квартир і не потрібно регулювання кількості що надходить зовнішнього повітря l пн при зниженні t н. У теплий період року відкриттям клапана 6 збільшується в кілька разів приплив зовнішнього прохолодного повітря l пн.ночь, система працює в режимі інтенсивного нічного охолодження приміщень зовнішнім повітрям з температурою
17-18 ° С, який проходить в приміщення, минаючи сопла ежекційного блоку ЛКУ, і сприймає все теплонадлишки, а й накопичує холод в огороджувальних конструкціях і предметах всередині приміщення.
ФОРМУЛА ВИНАХОДУ
Поквартирна система вентиляції, опалення та кондиціонування в житлових багатоповерхових будинках, що містить некомнатние повітрозабірники з регульованими клапанами, опалювальні прилади в кімнатах під вікнами і витяжку з санвузла, ванної та кухні, що відрізняється тим, що в якості опалювальних приладів у кімнатах під вікнами встановлюється локальна кліматична установка (ЛКУ), що виконує функції опалювального приладу, повітророзподільного пристрою і кондиціонера, приєднана до повітрозабірники, а витяжка із санвузла, ванної та кухні приєднана до витяжного агрегату, віддаляти загазоване повітря через отвір у верхній частині зовнішньої стіни квартири, при цьому ЛКУ і витяжною агрегат пов'язані трубопроводом для утилізації теплоти витяжного повітря на нагрів припливного зовнішнього повітря, в ЛКУ встановлюється спеціальний клапан провітрювання, який дозволяє використовувати природний нічний холод зовнішнього повітря для компенсації теплонадлишків.
