ВИНАХІД
Патент Російської Федерації RU2195608
ВАКУУМ-парової системи
Ім'я винахідника: Гілязов Д.Г .; Нарбеков О.І .; ЗАМАЛЕЕВА З.х .; Валіуллін М.А.
Ім'я патентовласника: Казанська державна архітектурно-будівельна академія
Адреса для листування: 420043, м.Казань, Зелена, 1, КГАСУ, ПІО
Дата початку дії патенту: 2001.04.16
Винахід відноситься до систем опалення для житлових і інших будівель. Система парового опалення включає котел з встановленим на ньому Парозбірники, опалювальні прилади, з'єднані за допомогою кранів з паропроводом і конденсатовідвідників з конденсатопроводу, і пристрій для створення і регулювання вакууму, виконаного у вигляді циліндра з поршнем з можливістю зворотно-поступального переміщення останнього. Змінюючи тиск пара в системі опалення, можна змінювати температуру пара в залежності від температури зовнішнього повітря і тим самим знижувати енергоспоживання системи.
ОПИС ВИНАХОДИ
Винахід відноситься до систем опалення для житлових і інших будівель.
Відомі вакуум-парові системи, що складаються з котлів, Парозбірники, паропроводів, опалювальних приладів, конденсатопроводів, кранів і вакуум-насосів (див. Шумський К.П., Вакуумні апарати і прилади хімічного машинобудування. М .: Машинобудування, 1974. - 576 с ., рис. 217, с. 286. Дроздов В.Ф. Опалення та вентиляція. Опалення. М .: Вища школа, 1971. - 280 с., рис. V-10, с. 172), які складні в регулюванні і енергоємні.
Прототипом винаходу є вакуумна система парового опалення, що включає котел, паросборник, паропроводи, крани, опалювальні прилади, конденсатовідвідники, конденсатопроводи і вакуум-насос (див. Туркін В.П. Опалення житлових, громадських та сільськогосподарських будівель. Челябінськ: Південно-Уральське кн. вид-во, 1970. - 333 с., рис. 118, с. 187).
Недоліком прототипу є те, що значна витрата електроенергії на роботу вакуумного насоса.
Винахід направлено на зниження енергоспоживання системи.
Результат досягається тим, що у вакуумній системі парового опалення, яка переводить котел з встановленим на ньому Парозбірники, опалювальні прилади, з'єднані за допомогою кранів з паропроводом і конденсатовідвідників, і пристрій для створення і регулювання вакууму, воно виконано у вигляді встановленого на Парозбірники циліндра з поршнем з можливістю зворотно-поступального переміщення останнього.
Результат досягається і тим, що вільний кінець поршня пристрої для створення вакууму жорстко прикріплений до гайки, що має можливість зворотно-поступального переміщення і взаємодіє з гвинтом, який через конічний редуктор і муфту з'єднаний з електродвигуном.
 |
 |
 | |

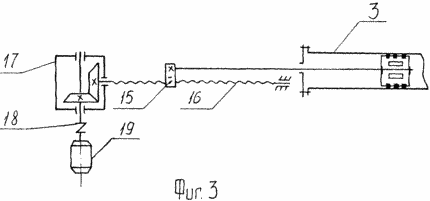

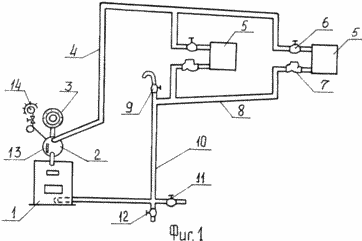

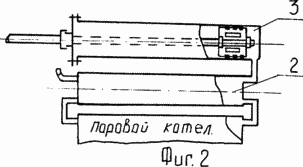

На фіг.1 зображена схема пропонованої вакуумної системи парового опалення; на фіг.2 - вузол приєднання циліндра з поршнем до Парозбірники; на Фіг.3 показана кінематична схема переміщення поршня.
Пропонована система складається з наступних елементів: парового котла 1, на якому встановлений паросборник 2, приєднаного до Парозбірники 2 циліндра з поршнем 3, системи паропроводів 4, до яких приєднаний опалювальний прилад 5 за допомогою регулюючого подачу пара на прилад 5 вакуумного кульового крана 6 і термічного конденсатоотводчика 7 з конденсатопроводу 8, вакуумного крана 9 і вертикального конденсатопроводу 10.
Система оснащена вакуумним вентилем 11 для заповнення її водою, спускніка 12, Водовказівна склом 13, мановакуумметрів 14 з додатковою круговою шкалою зовнішніх температур.
Механізм переміщення поршня включає в себе поступально переміщається гайку 15, жорстко прикріплену до поршня 3 і взаємодіє з обертовим гвинтом 16, який через конічний редуктор 17 і муфту 18 з'єднаний з електродвигуном 19.
Система працює наступним чином. Спочатку поршень 3 в циліндрі знаходиться в правому крайньому положенні. Система заповнюється водою з водопроводу до верхнього рівня по водоуказательнимі склом 13. При цьому крани 6 і 9 відкриті. Вентиль 11 закривають, і починається розпалювання котла 1. Температура води в котлі піднімається до 100 o С і вода закипає. Пара, що утворюється збирається в Парозбірники 2, а потім направляється по паропроводу 4 до опалювальних приладів 5, де конденсується, віддаючи приховану теплоту пароутворення через стінку приладу до повітря приміщення. Конденсат з приладів 5 через термічні конденсатовідвідники 7 надходить в конденсатопроводи 8 і 10 і з них самопливом в котел 1. Процес повторюється.
Повітря із системи витісняється парою через кран 9. Після цього кран 9 закривають.
Регулювання тепловіддачі приладів 5 в закритій системі можна здійснювати в залежності від температури зовнішнього повітря тільки зміною температури пари. Температура насиченої пари залежить від тиску. Таким чином, змінюючи тиск пара в закритій системі, можна змінювати температуру пара в залежності від температури зовнішнього повітря. Для цього поршень 3 необхідно переміщати справа наліво на певну відстань в залежності від зовнішньої температури і відповідно тиску пара, яку слід підтримувати в котлі 1, на що вказує стрілка мановакуумметра 14. При русі поршня 3 справа наліво внутрішній обсяг системи збільшується і тиск стає нижче атмосферного , тобто створюєтьсярозрідження і вода починає закипати при більш низькій температурі. Це призводить до зниження Теплопостачання приладу 5.
Таким чином, з'являється можливість проведення якісного регулювання в системі протягом опалювального сезону, що знижує енергоспоживання системи.
ФОРМУЛА ВИНАХОДУ
1. Вакуумна система парового опалення, що включає котел з встановленим на ньому Парозбірники, опалювальні прилади, з'єднані за допомогою кранів з паропроводом і конденсатовідвідників з конденсатопроводу, і пристрій для створення вакууму, що відрізняється тим, що пристрій для створення і регулювання вакууму виконано у вигляді встановленого на Парозбірники циліндра з поршнем з можливістю зворотно-поступального переміщення останнього.
2. Вакуумна система по п. 1, яка відрізняється тим, що вільний кінець поршня пристрої для створення вакууму жорстко прикріплений до гайки, що має можливість зворотно-поступального переміщення і взаємодіє з гвинтом, який через конічний редуктор і муфту з'єднаний з електродвигуном.
