ВИНАХІД
Патент Російської Федерації RU2137051
ГАЗОВИЙ Повітронагрівачі
Ім'я винахідника: Кириленко В.М .; Бруль С.О .; Пучков А.В.
Ім'я патентовласника: Товариство з обмеженою відповідальністю "Інтербізнеспроект"
Адреса для листування: 656037, Барнаул, пр.Калинина, 65, Іванову В.В.
Дата початку дії патенту: 1997.09.17
Газовий повітронагрівач може бути використаний в системах опалення та вентиляції. Як пальника використовують многофакельную Безполуменевий пальник з насадкою, що обрамляють керамічну випромінює панель пальника, камера змішання продуктів згоряння із вторинним повітрям розташована, навколо камери допалювання, при цьому камера допалювання утворена вищевказаним насадкою, а камера змішання є тепловим екраном. Винахід забезпечує нагрівання повітря шляхом змішування його з продуктами згоряння з мінімальним вмістом СО і NOx в продуктах згоряння.
ОПИС ВИНАХОДИ
Пропонований газовий контактний повітронагрівач відноситься до області промислової теплотехніки і може бути використаний в системах опалення та вентиляції.
Відома конструкція, захищена авторським свідоцтвом N 1513338. Воздухонагреватель містить вентилятор, газовий пальник, камери згоряння і змішання продуктів згоряння з вторинним повітрям розведення.
Недоліком цього повітронагрівача є те, що одночасне відповідність обох токсичних компонентів (CO і NOx) вимогам ГДК в припливно повітрі забезпечується у вузькому діапазоні (4-6 м / сек.) Швидкостей повітря, що надходить в камеру згоряння через отвори перфорованих пластинчастих стабілізаторів горіння.
Відомий теплогенератор, призначений для децентралізованого опалення виробничих та допоміжних приміщень, що містить корпус, вентилятор, газовий пальник, що працює з коефіцієнтом надлишку повітря менше 1 з метою зниження температури горіння і зниження освіти NOx. Спалювання горючих компонентів, розбавлених вторинним повітрям при зниженій температурі, відбувається на каталізаторі, встановленому на виході камери вторинного змішання. Недоліком такого теплогенератора є низька надійність каталітичного допалювання горючих компонентів в продуктах згоряння, ресурс роботи якого - 4000 годин, що не виключає потрапляння в систему повітряного опалення токсичних продуктів неповного згоряння газу. (Див. Каталітичний теплогенератор газовий КТГ-75Г, Інформаційний листок N 90-71, серія 64.01.84, НДІ науково-технічної інформації і техніко-економічних досліджень Держплану УзРСР, 1990).
Призначення пропонованого газового контактного повітронагрівача - забезпечити нагрів повітря змішанням його з продуктами згоряння з мінімальним вмістом CO і NOx в продуктах згоряння.
Поставлена мета досягається тим, що в газовому воздухонагревателе газ спалюється в многофакельной випромінює пальнику, забезпеченою великою кількістю керамічних тунелів малого діаметра (близько 200 тунелів).
Відомо, що для зниження вмісту оксидів азоту в продуктах згоряння газу в практиці відпрацьовані такі технологічні приклади: спалювання газу з мінімальним надлишком повітря 1,02-1,05, зниження температури в зоні горіння рециркуляцією продуктів згоряння, уприскуванням водяної пари або води, багатоступеневим спалюванням палива; скорочення часу перебування продуктів згоряння в зоні високих температур.
Многофакельное спалювання газу є короткофакельної, тобто відрізняється малим часом перебування продуктів згоряння в високотемпературної зоні факела. При цьому, внаслідок передачі понад 50% виділився при згорянні газу тепла радіацією від розпеченої поверхні керамічних тунелів, які не нагріваються вище 1000 o C, що багаторазово знижує вміст NOx без спеціальних технологічних прийомів, перерахованих вище.
 |
 |

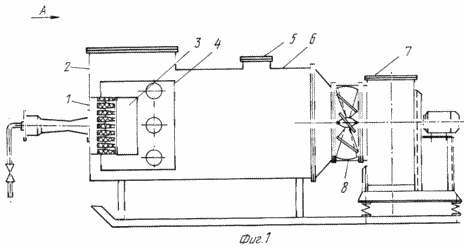

На фіг. 1 зображений загальний вид газового нагрівача; на фіг.2 - вид A на фіг.1.
Воздухонагреватель містить беспламенного випромінює газовий пальник 1, патрубок вторинного повітря 2, камеру допалювання 3, камеру змішування (екран) 4, вибуховий клапан 5, корпус 6, вентилятор 7.
Повітронагрівачі працює наступним чином
При включенні пальника 1 газовий струмінь інжектується необхідне для горіння кількість повітря з коефіцієнтом надлишку 1,03-1,05, продукти повного згоряння на виході з камери допалювання 3 змішуються з вторинним повітрям, що поступає через патрубок 2, під впливом розрідження, створюваного вентилятором 7, завдяки чому температура продуктів згоряння знижується і освіту NOx припиняється. З камери змішання 4 теплоносій із зниженою температурою після додаткового змішування з потоком вторинного повітря надходить в вентилятор 7 і далі в систему розподілу приточного гарячого повітря. Запобіжний вибуховий клапан 5 захищає воздухонагреватель від підвищення тиску під час вибуху газоповітряної суміші при неправильному дії оператора під час пуску. Направляючий апарат 8 служить для регулювання продуктивності повітронагрівача.
Важливою перевагою пропонованого повітронагрівача є висока якість спалювання газу в многофакельной випромінює пальнику зі значним зниженням вмісту NOx в продуктах згоряння газу завдяки низькій температурі горіння в випромінюючої пальнику.
Інструментальними вимірами встановлено, що зміст NOx в продуктах згоряння многофакельной безполуменевої випромінює пальника не перевищує 35 мг / м 3 при вмісті діоксиду азоту близько 20 мг / м 3, тоді як при спалюванні газу в факельних пальниках зміст NOx досягає значення 500-800 мг / м 3. При теплової потужності нагрівача 300 кВт витрата газу складе 30 нм 3 / год, обсяг продуктів згоряння 300 нм 3 / год, розрахунковий обсяг приміщення, що обігрівається - 10000 м 3. При одноразовому обсязі повітрообміну в годину коефіцієнт розведення складе 33, що забезпечує утримання NO 2 в нагрітому повітрі менше 0,7 мг / нм 3 при допустимій концентрації 1,5 мг / м 3 - 30% ГДК в робочій зоні.
Таким чином, пропонована конструкція нагрівача дозволяє ефективно застосовувати його в системах опалення та припливної вентиляції.
Порівняльний розрахунок показав, що вартість опалення промислової будівлі від теплогенератора в 4,5 рази нижче централізованого теплопостачання.
ФОРМУЛА ВИНАХОДУ
Газовий контактний повітронагрівач, що містить корпус, пальник, співвісно розташовані камери допалювання і змішання продуктів згоряння з повітрям, вентилятор, який відрізняється тим, що в якості пальника використовують многофакельную беспламенного випромінює пальник з насадкою, що обрамляють керамічну випромінює панель пальника, камера змішання продуктів згоряння із вторинним повітрям розташована навколо камери допалювання, при цьому камера допалювання утворена вищевказаним насадкою, а камера змішання є тепловим екраном.
