ВИНАХІД
Патент Російської Федерації RU2211413

ПРИСТРІЙ ДЛЯ НАГРІВАННЯ РІДИНИ І ПАРОГЕНЕРАТОР

Ім'я винахідника: Малахов Анатолій Іванович; Малахов Михайло Анатолійович
Ім'я патентовласника: Малахов Анатолій Іванович; Малахов Михайло Анатолійович
Адреса для листування: 198303, Санкт-Петербург, пр. Сутички, 107-1-136, А.І. Малахову
Дата початку дії патенту: 2001.12.29

Винахід призначений для нагрівання рідини і (або) виробництва пара для побутових і виробничих потреб і може бути використано в системах опалення, вентиляції, гарячого водопостачання і в технологічному обладнанні. Для розширення функціональних можливостей і області застосування пристрій для нагрівання рідини, що містить утворюють замкнене циркуляційний контур робочий насос, вихровий теплогенератор і теплообмінник, оснащено заповненим рідиною збудників тиску, який з'єднаний гідравлічно з замкнутим циркуляційним контуром. Для виконання функції парогенератора пристрій оснащений регенератором, одна сторона якого включена в замкнутий циркуляційний контур на ділянці між теплогенератором і теплообмінником, а інша сторона з'єднана гідравлічно через редукційний вентиль з теплогенератором і побудником витрати рідини, який пов'язаний термодинамічно з теплообмінником і з'єднаний гідравлічно з замкнутим циркуляційним контуром . Використання винаходу дозволяє одержувати більш високий температурний потенціал рідкого теплоносія.

ОПИС ВИНАХОДИ

Винахід призначений для нагрівання рідини і (або) виробництва пара для побутових і виробничих потреб і може бути використано в системах опалення, вентиляції, гарячого водопостачання і в технологічному обладнанні з виробництва сільськогосподарської і промислової продукції.

Для нагрівання води та виробництва пари для побутових і виробничих потреб відомі системи теплопостачання, що містять котельну установку та теплову трасу, що зв'язує котельну установку з споживачами тепла і пара. До недоліків таких систем відносяться:

- Порівняно невисокий ККД, що вимагає підвищеної витрати палива:

- Нераціональне використання теплової енергії високого температурного потенціалу при спалюванні палива для нагрівання низькотемпературного теплоносія, що знижує надійність роботи котельної установки і вимагає застосування спеціальних жароміцних матеріалів:

- Істотні втрати теплової енергії в тепловій трасі через велику різницю температур прямої та зворотної магістралей і грунту на глибині прокладки цих магістралей або повітря при зовнішній прокладці теплової траси;

- Великі капітальні та експлуатаційні витрати на утримання теплової траси.

Більш високий ККД котельної установки і раціональне використання теплової енергії високого температурного потенціалу мають системи теплопостачання, що містять теплоелектроцентраль і теплову трасу [1, стор. 323-325].

Такі системи забезпечують споживачів парою і водою в більш широкому діапазоні температур і тисків. Для технологічних потреб використовується насичена пара з тиском від 250 до 2000-3000 кПа (від 2,5 до 20-30 кг / см ^2), а для опалення насичений пар з тиском 150-260 кПа (1,5-2,6 кг / см ²⁾ або гаряча вода з температурою до 180 ^o С.

Однак такі системи мають більш високі втрати теплової енергії. капітальні та експлуатаційні витрати через більшої протяжності теплових трас і більш низький ККД теплосилової установки теплоелектроцентралі (15-20% [2, стор. 93]) в порівнянні з конденсаторної теплосиловой установкой електростанції (33% [1. стор. 307-308, рис.11, 17]).

Відомі пристрої для нагрівання рідини для побутових потреб, мають більш високу ефективність перетворення електричної енергії в теплову в порівнянні з електронагрівачами і містять утворюють замкнене циркуляційний контур робочий насос, вихровий теплогенератор і теплообмінник [патент 2045715, патент 2132517].

Як споживача тепла в таких пристроях можуть бути використані радіатори системи опалення, калорифери системи вентиляції або теплообмінник системи гарячого водопостачання [3, стор. 18 (прототип)].

Завдяки малим габаритним розмірам ці пристрої розміщені безпосередньо в будівлі, що виключає необхідність в розміщенні зовні теплової траси. Це дозволяє виключити втрати тепла в зовнішнє середовище, а й капітальні та експлуатаційні витрати на утримання теплової траси. Крім того, ці пристрої мають високу надійність роботи в зв'язку з відсутністю в вихровому теплогенераторі рухомих і труться деталей і суттєво нижчим, порівняно з продуктами згоряння палива, температурами рідкого теплоносія.

Однак ці пристрої мають обмежені функціональні можливості і область застосування. Це обумовлено відносно низькою температурою рідкого теплоносія і відсутністю можливості виробництва пара.

Відносно низька температура рідкого теплоносія пояснюється тим, що в пристрої рідина може бути нагріта тільки до температури насичення, яка обмежується тиском рідини в замкнутому циркуляційному контурі. Відсутність можливості виробництва пара пояснюється тим, що при паротворенні в роботі насоса і вихрового теплогенератора настає критичний режим, при якому витратні характеристики насоса різко погіршуються і в теплогенераторі практично припиняється перетворення енергії руху потоку води в теплову енергію.

Мета винаходу - розширення функціональних можливостей і областей застосування пристрою.

Для цього відоме пристрій для нагрівання рідини, що містить утворюють замкнене циркуляційний контур робочий насос, вихровий теплогенератор і теплообмінник, оснащено заповненим рідиною збудників тиску, який з'єднаний гідравлічно з замкнутим циркуляційним контуром.

Підсилювач тиску виконаний у вигляді герметичної ємності, простір над рідиною якої заповнене нерозчинним в рідини стисненим газом, у вигляді ємності, яка з'єднана гідравлічно з вхідним патрубком підживлювального насоса або у вигляді гілки водогону.

Для виконання функції парогенератора відоме пристрій для нагрівання рідини, що містить утворюють замкнене циркуляційний контур робочий насос, вихровий теплогенератор і теплообмінник, оснащено регенератором, одна сторона якою включена в замкнутий циркуляційний контур на ділянці між вихровим теплогенератором і теплообмінником, а інша сторона з'єднана гідравлічно через редукційний вентиль з вихідним патрубком вихрового теплогенератора і побудником витрати рідини, який термодинамічно пов'язаний з теплообмінником і з'єднаний гідравлічно з замкнутим циркуляційним контуром.

Підсилювач витрати рідини виконаний у вигляді гілки водогону, яка з'єднана гідравлічно з іншою стороною теплообмінника, або у вигляді заповненої рідиною предмети, яка з'єднана гідравлічно з вхідним патрубком підживлювального насоса, причому теплообмінник розміщений в ємності.

Крім того, парогенератор з споживачем пара утворює замкнутий циркуляційний контур.

На кресленнях схематично зображено пристрій для нагрівання рідини і парогенератор:

Фиг.1 показано пристрій з побудником тиску у вигляді ємності з рідиною і стисненим газом	Фиг.2 - у вигляді ємності з підживлювальної насосом	Фіг.3 - у вигляді гілки водогону

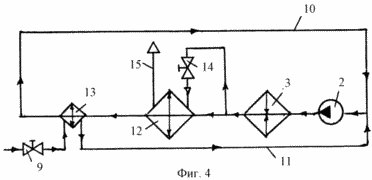

Фіг.4 - парогенератор з побудником витрати рідини у вигляді гілки водогону

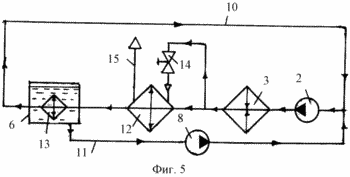

	Фіг.5 - у вигляді ємності з підживлювальної насосом

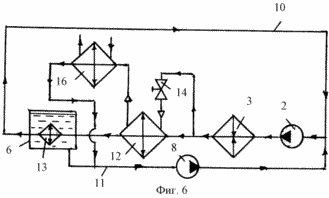

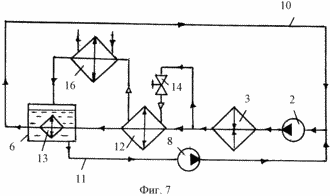

Фіг. 6 і 7 - парогенератор, який зі споживачем пара утворює замкнутий циркуляційний контур

Пристрій містить (фіг. 1-3) заповнений, наприклад, водою замкнутий циркуляційний контур 1, що включає робочий насос 2, вихровий теплогенератор 3 і, наприклад, радіатор 4 системи опалення і стимул 5 тиску води.

Підсилювач 5 виконаний у вигляді ємності 6 (фіг.1), простір над водою якої заповнений, наприклад, стисненим повітрям з балона 7.

Підсилювач 5 тиску води можна бути виконаний у вигляді ємності 6 (фіг.2), яка з'єднана гідравлічно з вхідним патрубком підживлювального насоса 8, або у вигляді гілки водогону (фіг.3) з регулюючим вентилем 9.

Парогенератор містить (фіг.4-7) заповнені, наприклад, водою замкнутий циркуляційний контур 10 і циркуляційний контур 11 спонукача витрати води. Контур 10 включає в себе робочий насос 2, вихровий теплогенератор 3, регенератор 12 і теплообмінник 13. Інша сторона регенератора 12 включена в контур 10 через редукційний вентиль 14 на ділянці між вихровим теплогенератором 3 і регенератором 12. Контур 11 утворений (фіг.4) гілкою водопроводу з регулюючим вентилем 9 і іншою стороною теплообмінника 13.

Підсилювач витрати води може бути виконаний і у вигляді ємності 6 (фіг. 5), всередині якої розміщений теплообмінник 13. Ця ємність з'єднана гідравлічно з вхідним патрубком підживлювального насоса 8.

Циркуляційний контур 11 може бути виконаний як відкритим (фіг. 4, 5) з подачею пара споживачеві через паропровід 15, так і замкнутим (фіг.6, 7) з включенням в замкнутий циркуляційний контур теплообмінника 16, наприклад, системи гарячого водопостачання. При цьому в замкнутий циркуляційний контур 11 ємність 6 може бути як не включена (фіг.6), так і включена (фіг.7).

Як води в циркуляційних контурах пристрої і парогенератора може бути і використана і будь-яка інша рідина.

Як радіатора 4 і теплообмінника 16 може бути використаний і будь-який інший споживач тепла і пара.

Як стисненого повітря в ємності 6 (фіг.1) може бути використаний і будь-який інший нерозчинний в рідини стиснений газ.

Як редукционного вентиля 14 може бути використано і будь-який інший пристрій, що забезпечує різницю тисків в контурах 10 і 11.

При включенні насоса 2 енергія руху потоку води в вихровому теплогенераторі 3 перетвориться в теплову енергію, яка нагріває воду до температури насичення в залежності від тиску в замкнутому циркуляційному будці 1 (фіг. 1-3). Надмірний тиск у цьому контурі регулюється шляхом зміни тиску газу в ємності 6 (фіг.1), оборотів підживлювального насоса 8 (фіг.2) або відкривання і закривання регулюючого вентиля 9 (фіг.3).

Нагріта в вихровому теплогенераторі 3 вода надходить в радіатор 4, в якому теплова енергія передається повітрю опалювального приміщення, а вода остигає і насосом 2 повертається в теплогенератор 3. Потім цикл повторюється. При цьому, чим вище надлишковий тиск в контурі, тим вища температура рідини.

У парогенераторі (фіг.4-7) після вихрового теплогенератора 3 потік нагрітої в ньому води роздвоюється. Один потік надходить в регенератор 12, потім в теплообмінник 13 і насосом 2 повертається в вихровий теплогенератор 3. Потім цикл повторюється. При цьому надлишковий тиск в замкнутому циркуляційному контурі 10 забезпечується тиском води в гілки водогону (фіг.4) або створюваним подпиточной насосом 8 тиском (фіг.5-7).

У контурі 11 спонукача витрати вода через регулюючий вентиль 9 (фіг. 4) надходить в теплообмінник 13, попередньо підігрівається і насосом 2 разом з першим потоком води подається в вихровий теплогенератор 3. Після теплогенератора 3 другий потік нагрітої до стану насичення води надходить в редукційний вентиль 14. Після редукционного вентиля 14 в зв'язку з різким зменшенням тиску вода розбризкується, кипить в регенераторі 12, перетворюється в пар за рахунок теплової енергії, що передається з контуру 10, і через паропровід 15 подається споживачеві пара.

При виконанні спонукача витрати води у вигляді ємності 6 (фіг.5) з встановленим в ній теплообмінником 13 і підживлювальної насосом 8 попередньо підігріта теплообмінником 13 вода подається подпиточной насосом 8 в контур 10. В іншому принцип роботи аналогічний розглянутому.

При виконанні циркуляційного контуру 11 замкнутим (фіг.6) в теплообміннику 16 пар конденсується, передає теплову енергію споживачеві тепла, а конденсат, минувши ємність 6, подпиточной насосом 8 повертається в контур 10. Конденсат з теплообмінника 16 може надходити і в ємність 6 (фіг .7), а з неї подпиточной насосом 8 повертатися в контур 10. в іншому принцип роботи аналогічний розглянутому.

Позитивний ефект при використанні винаходу полягає в розширенні функціональних можливостей і, в зв'язку з цим, областей застосування пристрою, завдяки досягненню рідким теплоносієм вищого температурного потенціалу і можливості виробництва пара як для побутових, так і виробничих потреб.

Крім того, використання рідкого теплоносія більш високого температурного потенціалу і пара дозволяє, в порівнянні з прототипом, зменшити розміри і масу теплообмінних апаратів споживачів теплової енергії.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. Кириллин В.А., Сичов В.В., Шейндлін A.Е. Технічна термодинаміка. - М .: Вища школа, 1983.

2. Дроздов В.Ф. Санітарно-технічні пристрої будівель. - М .: Стройиздат, 1980.

3. Автономна опалювальна система на основі вихрового термогенератора. // Інженер. - 2001. - 3. - С. 18.

ФОРМУЛА ВИНАХОДУ

1. Пристрій для нагрівання рідини, що містить утворюють замкнене циркуляційний контур робочий насос, вихровий теплогенератор і теплообмінник, що відрізняється тим, що воно оснащене заповненим рідиною збудників тиску, який з'єднаний гідравлічно з замкнутим циркуляційним контуром.

2. Пристрій за п. 1, яке відрізняється тим, що стимул тиску виконаний у вигляді герметичної ємності, простір над рідиною в якій заповнене не розчинний у рідини стисненим газом.

3. Пристрій за п. 1, яке відрізняється тим, що стимул тиску виконаний у вигляді ємності, яка з'єднана гідравлічно з вхідним патрубком підживлювального насоса.

4. Пристрій за п. 1, яке відрізняється тим, що стимул тиску виконаний у вигляді гілки водогону.

5. Парогенератор, що містить утворюють замкнене циркуляційний контур робочий насос, вихровий теплогенератор і теплообмінник, який відрізняється тим, що він оснащений регенератором, одна сторона якого включена в замкнутий циркуляційний контур на ділянці між вихровим теплогенератором і теплообмінником, а інша сторона з'єднана гідравлічно через редукційний вентиль з вихідним патрубком вихрового теплогенератора, і побудником витрати рідини, який термодинамічно пов'язаний з теплообмінником і з'єднаний гідравлічно з замкнутим циркуляційним контуром.

6. Парогенератор по п. 5, який відрізняється тим, що стимул витрати рідини виконаний у вигляді гілки водогону, яка з'єднана гідравлічно з іншою стороною теплообмінника.

7. Парогенератор по п. 5, який відрізняється тим, що стимул витрати рідини виконаний у вигляді заповненої рідиною предмети, яка з'єднана гідравлічно з вхідним патрубком підживлювального насоса, причому теплообмінник розміщений в ємності.

8. Парогенератор по пп. 5 і 7, який відрізняється тим, що він зі споживачем пара утворює замкнутий циркуляційний контур.
