ВИНАХІД
Патент Російської Федерації RU2221200

Кавітаційна ТЕПЛОГЕНЕРАТОР

Ім'я винахідника: Бритвин Л.М .; Бритвина Т.В.
Ім'я патентовласника: Бритвин Лев Миколайович; Бритвина Тетяна Валеріївна
Адреса для листування: 111673, Москва, вул. Новокосінская, 13, корп.1, кв.76, Л.Н. Бритвину
Дата початку дії патенту: 1999.05.19

Винахід відноситься до пристроїв перетворення механічної енергії руху рідини в теплову за допомогою кавітації в потоці рідини. Теплогенератор кавітаційного типу з насосом-збудників, що подає рідину в відцентрову форсунку, містить осесиметричних камеру гальмування з діаметром, великим сопла форсунки, і з торцевою стінкою і периферійно розташоване на її виході кільцеве сопло, змінного по радіусу перетину, що виходить в розташовану навколо відвідну камеру, повідомлену з насосом-збудників. При такому виконанні теплогенератора істотно підвищується інтенсивність кавітаційних процесів і тепловиділення в рідину при можливості управляти процесом тепловиділення, забезпечуючи безкавітаціонную роботу насоса-спонукача.

ОПИС ВИНАХОДИ

Винахід відноситься до пристроїв перетворення механічної енергії руху рідини в теплову за допомогою кавітації в потоці рідини, а й може використовуватися для кавітаційної обробки рідини або їх сумішей з іншими рідинами і газами.

Відомі теплогенератори кавітаційного типу, що складаються з включеного в замкнутий контур насоса і пульсатора тиску, який, однак, має складну конструкцію як насоса, так і механізму генерування кавітації - см. Патент РФ 2054604, кл. 6 F 24 J 3/00 - аналог.

Більш близьким за технічною сутністю є технічне рішення теплогенератора по патенту РФ 2061195, кл. 6 F 24 J, 3/00 (прототип), де використовується насос звичайного типу, а в якості генератора кавітації використовується відцентрова форсунка, вхід якої підключений до виходу насоса-спонукача, а її вихід - з каналами гальмування виходить з нього потоку, повідомленими з виходом насоса-спонукача. В даному технічному рішенні канал гальмування не забезпечений будь-якими пристроями, інтенсифікують процеси утворення і схлопування кавітаційних каверн за рахунок організації гідродинамічних процесів і руху рідини в каналі гальмування на ділянці, що безпосередньо примикає до вихідного сопла відцентрової форсунки, що істотно обмежує можливість інтенсифікації тепловиділення за рахунок процесу кавітації.

Мета даної пропозиції - інтенсифікація процесу тепловиділення при заданій насосом-побудником механічної енергії потоку рідини, що надходить в теплогенератор.

Дане завдання вирішується тим, що канал гальмування виконаний у вигляді обмеженої по довжині осесиметричної соплу форсунки камери гальмування з робочим діаметром, великим діаметру сопла, забезпеченою розташованої навпроти сопла торцевої стінкою і периферійно розташованого на її виході кільцевого сопла, змінного по радіусу перетину, що виходить в розташовану навколо нього відвідну камеру переважно в площині її симетрії на однаковому видаленні від її торцевих стінок, повідомлену з насосом побудником.

Для додаткової інтенсифікації процесу тепловиділення в відцентрової форсунки по її осі виконаний додатковий канал, гідравлічно повідомлений з джерелом тиску, наприклад, насосом-збудників, за допомогою дросселирующего каналу або додатковим насосом.

Для цих же цілей торцева стінка камери гальмування забезпечена осесиметричної камерою повороту натекающего потоку назустріч потоку з відцентрової форсунки, а в зоні входу в периферійне сопло виконаний осесиметричних виступ, розташований від периферійної стінки камери гальмування з зазором змінного перерізу, що створює перед периферійним соплом додатковий конфузорной канал.

Для різних робочих параметрів теплогенератора раціонально камеру гальмування виконувати різної форми, переважно конічної або циліндричної, або складовою, що складається з цих форм-ділянок, розділених, щонайменше, однієї перемичкою з завужені робочим перетином.

Для додаткової інтенсифікації процесу тепловиділення торцева стінка каналу гальмування виконана з можливістю коливального руху вздовж осі камери гальмування, при цьому торцева стінка для додаткової активізації пульсацій тиску може бути жорстко пов'язана з однією торцевою стінкою кільцевого сопла.

Для мінімізації гідравлічних втрат в теплогенераторі відвідну периферійну камеру раціонально виконувати у вигляді спірального відводу змінного перерізу, аналогічно спіральним відводів відцентрових насосів.

На фіг.1-4 наведено приклади виконання, розкривають можливості побудови описуваного теплогенератора.

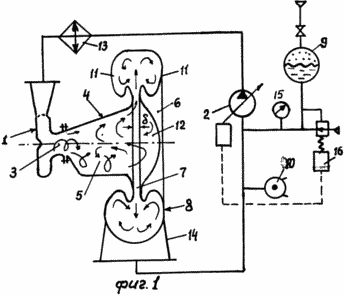

	Теплогенератор кавітаційного типу складається з відцентрової форсунки 1, см. Фіг.1, вхід якої повідомлений з виходом насоса-спонукача 2, а її вихідна сопло 3 з каналом гальмування потоку 4, повідомленими з входом насоса-спонукача 2. Канал гальмування 4 виконаний у вигляді обмеженою по довжині осесиметричної соплу форсунки 1 камери гальмування 5 з робочим діаметром, великим діаметру сопла 3 форсунки, і забезпеченою розташованої навпроти сопла 3 торцевої стінкою 6 і периферійно розташованого на виході камери 5 кільцевого сопла 7, змінного по радіусу перетину, яке виходить в розташовану навколо сопла 7 відвідну камеру 8, повідомлену з входом насоса-спонукача 2. Тиск на вході насоса 2 в контурі циркуляції між насосом 2 форсункою 1 і камерою гальмування 5 задається за допомогою джерела тиску, наприклад виконаного у вигляді діафрагмового гідроакумулятора, наприклад, по температурі в контурі циркуляції, заміряє допомогою термодатчика 10, який і може бути пов'язаний з приводним двигуном насоса 2 для його включення-виключення або регулювання оборотів, для підтримки в контурі циркуляції необхідного рівня температури за допомогою широко відомих пристроїв автоматики. Кільцевий сопло 7 переважно встановлюється в площині симетрії відвідної камери 8 на однаковій відстані від її торцевих стінок 11. Торцева стінка 6 камери гальмування 5 забезпечена осесиметричної камерою 12 повороту натекающего потоку назустріч потоку з відцентрової форсунки 1. Отводная камера 11 виконана у вигляді спірального відводу змінним по куту перетином, аналогічно спіральним відводів відцентрових насосів. У контур циркуляції включений теплообмінник 13 для відведення тепла.

ПРАЦЮЄ ТЕПЛОГЕНЕРАТОР наступним чином

При включенні насоса-спонукача 2, наприклад, за сигналом датчика 10, потік рідини надходить у форсунку 1 і обертаючись щодо осі форсунки виходить з сопла 3 в камеру гальмування 5, де по осі утворюється зона низького тиску і відбувається утворення кавітаційних каверн. Далі потік надходить до камери 12 і повертається в бік сопла 3 і потім до периферії камери 5. За рахунок циркуляції потоку в камері 5 між зонами зниженого і підвищеного тиску відбувається в потоці інтенсивне схлопування кавітаційних каверн, що призводить до тепловиділення і розігріву потоку рідини. Зазначена циркуляція підтримується за рахунок витікання рідини з кільцевого сопла з торцевим зазором в відвідну камеру 8. За рахунок виконання сопла зі змінним по радіусу конфузорно-діффузорним перетином у вихідний зоні сопла і утворюються кавитационні каверни, які потоком переносяться в камеру 8 в зону підвищеного тиску, де відбувається схлопування кавітаційних каверн, яке інтенсифікується як за рахунок циркуляції потоку в кожному поперечному перерізі камери 8, так і за рахунок обертання потоку рідини при його русі вздовж камери 8 і виходу потоку у вихідний дифузор 14 цієї камери, який повідомлений з входом насоса-спонукача 2, де за допомогою гідроакумулятора 9 підтримується тиск, достатній для безкавітаціонной роботи насоса 2.

Тепло, що виробляється відводиться за допомогою теплообмінника 13, конструкція якого залежить від призначення теплогенератора.

Заданий рівень температури в контурі циркуляції регулюється в залежності від відбору тепла з теплообмінника 13 допомогою або безперервного регулювання подачі насоса-спонукача 2 по сигналу датчика 10 або релейно - шляхом зупинки насоса 2 при максимальній заданої температури і включення насоса 2 при мінімальній заданої температури за допомогою датчика 10 .

Система додатково може забезпечуватися датчиком тиску 15 для резервування системи управління теплогенератором, підвищення безпеки його експлуатації, наприклад, за рахунок зупинки насоса 2 при досягненні в контурі циркуляції заданого максимально допустимого тиску, а й регулятором 16 для забезпечення в контурі тиску до рівня необхідного для безкавітаціонной роботи насоса при має місце в контурі температурі.

На фіг. 1 над віссю теплогенератора показаний варіант камери гальмування 4, виконаної у вигляді дифузора, а під віссю - у вигляді циліндра. Конкретний вибір форми залежить від вимог до параметрів теплогенератора.

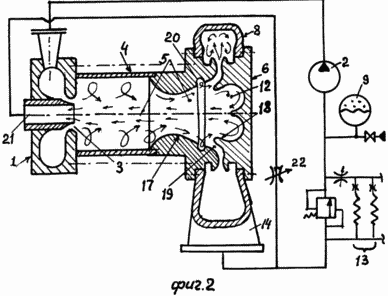

На фіг. 2 камера гальмування 4, 5 виконана по довжині змінної форми, в даному прикладі виконання складається з циліндричного і диффузорного ділянок і в своїй середній частині забезпеченою перемичкою з завужені прохідним робочим перетином.

Крім того, на торцевій стінці 6 по периферії камери повороту 12 в зоні входу в периферійне кільцеве сопло 7 виконаний осесиметричних виступ 18, розташований від периферійної стінки камери гальмування 5 з зазором змінного перерізу, що створює перед соплом 7 додатковий конфузорной кільцевої канал 19, стабілізуючий потік на вході сопла 7, поліпшує гідродинаміку і роботу камери 12, а й дозволяє на вході в сопла 7 створювати імпульси тиску за рахунок зриву вихорів на виступі 18 та / або виконаному на вході в канал 19 резонатора 20.

Даний теплогенератор виконаний у варіанті, де по осі відцентрової форсунки встановлений виходить в камеру гальмування додатковий канал 21, повідомлений з джерелом тиску, наприклад, через дросель 22 з виходом дифузора 14, або виходом насоса-спонукача 2, або виходом додаткового насоса 23, см. фіг.3.

Для додаткової інтенсифікації кавітаційних процесів стінка 6 камери гальмування 5 виконана з можливістю здійснення коливання вздовж осі сопла 3 і камери гальмування 5, що забезпечує пульсації тиску в камері 5 і соплі 7 і, отже, підвищує енерговиділення в робочу рідину.

У варіанті виконання по фіг.3 періодичні коливання стінки 6 забезпечуються за рахунок автоколебательного процесу, де змушує коливання мінлива за часом і величиною сила утворюється за рахунок зриву вихорів на перемичці 17 при впливі їх на стінку 6, розташовану на пружному підвісі 24. Для настройки автоколебательного процесу з торця стінки 6 виконана камера стиснення 25, що заповнюється пружною середовищем, наприклад, повітрям під тиском або пружною рідиною.

Для збільшення пульсацій тиску сопло 7 виконано з періодично змінним робочим зазором за рахунок виконання однієї торцевої поверхні кільцевого сопла безпосередньо на торцевій стінці 6, що здійснює коливальний рух.

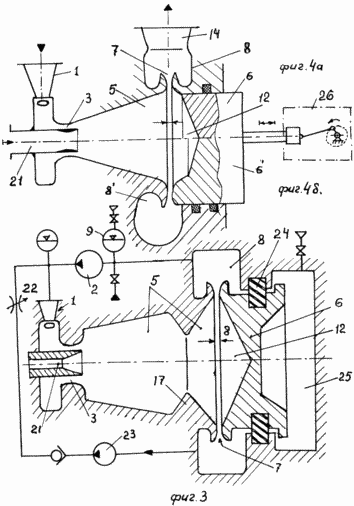

На фіг. 4а і 4б (відповідно над і під віссю) показані варіанти виконання теплогенератора, де коливання стінки 6 здійснено за рахунок її кінетичної зв'язку з приводним механізмом 26 зворотно-змінного руху. Механізм 26 може бути кривошипно-шатунним, магнітострикційним, ударним і т.п.

На фіг.4б і показаний приклад виконання несиметричною відвідної камери 8, яка в ряді випадків спрощує конструктивне виконання теплогенератора.

На фіг. 1, 2, 4б схематично показано рух рідини в теплогенераторі без урахування закрутки потоку відцентрової форсункою і впливу взаємодії і перебудови ліній струму при інтенсивної кавітації та накладення пульсацій тисків.

Даний теплогенератор дозволяє істотно інтенсифікувати процеси кавітаційного тепловиділення, має малі внутрішні гідравлічні втрати, не пов'язані з процесом кавітації, дозволяє легко налаштовувати конструкцію на різні приводні потужності і робочі характеристики насоса-спонукача.

ФОРМУЛА ВИНАХОДУ

1. Теплогенератор кавітаційного типу, що складається з відцентрової форсунки, вхід якої повідомлений з виходом насоса-спонукача, а її вихідна сопло - з каналом гальмування потоку, повідомленими з входом насоса-спонукача, що відрізняється тим, що канал гальмування виконаний у вигляді обмеженої по довжині, осесиметричної соплу форсунки камери гальмування з робочим діаметром, великим діаметру сопла форсунки, забезпеченою розташованої навпроти сопла торцевої стінкою і периферійно розташованого на її виході кільцевого сопла змінного по радіусу перетину, що виходить в розташовану навколо нього відвідну камеру, повідомлену з входом насоса-спонукача.

2. Теплогенератор по п. 1, який відрізняється тим, що кільцеве сопло розташоване в площині симетрії відвідної камери.

3. Теплогенератор за допомогою одного з пп. 1 і 2, що відрізняється тим, що торцева стінка камери гальмування забезпечена осесиметричної камерою повороту натекающего потоку назустріч потоку з відцентрової форсунки.

4. Теплогенератор за допомогою одного з пп. 1-3, який відрізняється тим, що по осі відцентрової форсунки виконаний виходить в камеру гальмування додатковий канал, повідомлений з джерелом тиску, наприклад, додатковим насосом.

5. Теплогенератор по п. 4, який відрізняється тим, що на торцевій стінці по периферії камери повороту в зоні входу в периферійне сопло виконаний осесиметричних виступ, розташований від периферійної стінки камери гальмування з зазором змінного перерізу, що створює перед периферійним соплом додатковий конфузорной кільцевої канал.

6. Теплогенератор за допомогою одного з пп. 1-5, який відрізняється тим, що камера гальмування виконана у формі дифузора.

7. Теплогенератор за допомогою одного з пп. 1-5, який відрізняється тим, що камера гальмування виконана у формі циліндра.

8. Теплогенератор за допомогою одного з пп. 1-7, який відрізняється тим, що камера гальмування виконана по довжині змінної форми, що має в своїй середній частині перемичку з завужені робочим перетином.

9. Теплогенератор за допомогою одного з пп. 1-8, який відрізняється тим, що торцева стінка каналу гальмування виконана з можливістю коливального руху вздовж осі камери гальмування.

10. Теплогенератор по п. 9, який відрізняється тим, що торцева стінка жорстко пов'язана з однією торцевою поверхнею кільцевого сопла.

11. Теплогенератор за допомогою одного з пп. 1-10, який відрізняється тим, що периферійна відвідна камера виконана у вигляді спірального відводу змінного перерізу, аналогічно спіральним відводів відцентрових насосів
